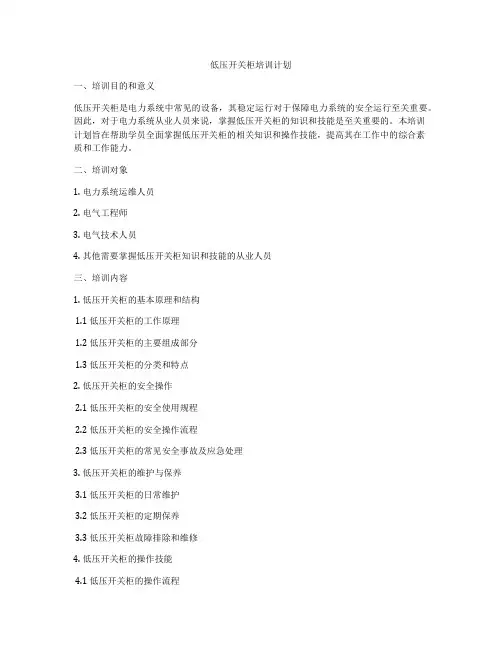

低压开关柜培训计划一、培训目的和意义低压开关柜是电力系统中常见的设备，其稳定运行对于保障电力系统的安全运行至关重要。
因此，对于电力系统从业人员来说，掌握低压开关柜的知识和技能是至关重要的。
本培训计划旨在帮助学员全面掌握低压开关柜的相关知识和操作技能，提高其在工作中的综合素质和工作能力。
二、培训对象1. 电力系统运维人员2. 电气工程师3. 电气技术人员4. 其他需要掌握低压开关柜知识和技能的从业人员三、培训内容1. 低压开关柜的基本原理和结构1.1 低压开关柜的工作原理1.2 低压开关柜的主要组成部分1.3 低压开关柜的分类和特点2. 低压开关柜的安全操作2.1 低压开关柜的安全使用规程2.2 低压开关柜的安全操作流程2.3 低压开关柜的常见安全事故及应急处理3. 低压开关柜的维护与保养3.1 低压开关柜的日常维护3.2 低压开关柜的定期保养3.3 低压开关柜故障排除和维修4. 低压开关柜的操作技能4.1 低压开关柜的操作流程4.2 低压开关柜的参数设置和调整4.3 低压开关柜的远程控制和监测四、培训方式1. 理论讲解2. 案例分析3. 操作演练4. 实地参观五、培训计划1. 第一阶段（1天）1.1 培训开班仪式1.2 低压开关柜的基本原理和结构1.3 低压开关柜的安全使用规程2. 第二阶段（2天）2.1 低压开关柜的安全操作流程 2.2 低压开关柜的维护与保养2.3 案例分析2.4 理论考核3. 第三阶段（2天）3.1 低压开关柜的操作技能3.2 操作演练3.3 实地参观3.4 实操考核4. 第四阶段（1天）4.1 培训总结4.2 结业考核4.3 结业典礼六、培训评价通过考核和实操，对学员的培训效果进行评估，评定合格者颁发结业证书。
七、培训师资1. 具有丰富实践经验和教学经验的专业讲师2. 电力系统领域的专业技术人员八、培训保障1. 提供完善的培训教材和资料2. 提供专业的培训场地和设备3. 提供丰富的实例和案例进行分析4. 提供适时的培训辅导和支持总结：低压开关柜培训计划的实施对于培养优秀的电力系统运维人员和电气技术人员具有重要意义，有助于提升他们的专业知识和技能水平，为电力系统的安全运行提供有力保障。
低压配电柜培训一、低压配电柜的基本原理低压配电柜是工业用电系统中的一个重要环节，它承担着输电、分配和控制电能的任务。
低压配电柜的基本原理是通过将来自变压器的电能进行分支、分配和控制，将电能送达各个用电设备，保障用电设备正常运行。
低压配电柜通常由断路器、接触器、继电器、仪表、开关、保护元件等组成，其工作原理是通过这些设备的协调配合，对电能进行分支、分配和控制。
二、低压配电柜的组成结构1.断路器：主要用于开关和关闭电路，以及过载保护和短路保护。
2.接触器：用于控制电动机的启停和正反转，通常与继电器组合使用。
3.继电器：用于实现电路的自动控制和保护。
4.仪表：用于显示电流、电压、功率、电能等参数。
5.开关：用于手动控制电路的开关。
6.保护元件：包括过流保护、漏电保护、接地保护等。
低压配电柜的组成结构是多样的，其具体结构和功能会有所不同，但以上几种设备是低压配电柜中常见且重要的部件。
三、低压配电柜的操作规程1.操作前的准备工作（1）检查低压配电柜的外部情况，确保无异常。
（2）查看配电柜的开关位置，确认开关处于断开状态。
（3）检查低压配电柜的进线和出线，确保连接正确。
2.开机操作（1）按照操作规程将主断路器合上，接通电源。
（2）检查仪表，确认电压、电流等参数正常。
（3）逐一合上各个支路断路器，接通用电设备。
3.停机操作（1）按照操作规程将各个支路断路器拉开，停止用电设备。
（2）将主断路器拉开，切断电源。
（3）关闭配电柜的门窗，确保安全。
四、低压配电柜的安全注意事项1.运行检修前必须使运行安全开关处于断开位置，贴有“禁止合闸操作”的标志。
2.定期对设备进行检查和保养，确保电气连接可靠，操作灵活。
3.严格遵守操作规程，严禁擅自改动设备和连接线路。
4.在操作过程中必须严格遵守操作规程，严禁擅自分合闸操作。
5.遇有异常情况时，应及时向维护人员报告，不得擅自处理。
五、结语通过以上培训，相信对低压配电柜的基本原理、组成结构、操作规程和安全注意事项等方面已经有了初步的了解。
低压主要元件介绍断路器与开关低压中常用的可分为：万能式断路器；塑壳式断路器；微型断路器；刀熔开关；隔离刀开关；负荷开关；限位开关等等1,万能式断路器功能强大、保护灵敏、实用寿命长，具有过流；过压；欠压；通讯的功能，万能式断路器是一种智能化控制性断路器。
一般应用于电流较大需求保护要求高的场所，如低压进线总开关；电流大的电机等场合。
万能式断路器最小额定电流（最小万能式断路器最高带负载电流）为630A；最大额定电流为6300A 。
RMW1-800A 上海人民电器厂万能断路器施耐德万能式断路器MT06N1 3P固定式正泰万能式断路器DW17-1000A具有短路保护；短路分断；限流分断；远程脱扣；漏电保护。
一般应用于电机的分断控制及照明、动力的分支控制或电流大的场合（最大800A）。
NS400N-3P 施耐德断路器三菱断路器NF-125-3P断路器正泰断路器NM8-100 NM8-250 NM8-630 NM8-1250具有隔离；漏电保护；限流分断；短路保护，适应用于小电流型电机；照明；二次控制回路的控制，最大125ADZ47-63 天正微型断路器C65N-1P/C10A4，刀熔开关具有过流速断；简单的灭弧；过流保护反应灵敏，操作方式有两种一种柜内操作；一种柜外操作，柜外操作相对安全度高。
弊端是刀熔开关的熔芯一经过流保护就不能二次实用，但优点是过流保护反映快，所以现在应用很广泛：过流保护要求高的像低压电容柜；过流保护要求高的电机等。
HR5-3P/100 人民刀熔开关5，隔离刀开关只具有分断、投入设备的功能，没有什么保护功能，有一种是带熔断器组合的具有过流保护功能。
一般应用于已有多级保护的下级设备，像高压电容补偿柜上级已有进线保护柜体，我们的电容进线柜可采用隔离刀开关。
HD、HS刀开关-刀开关-康际刀开关ABB隔离开关熔断器组合QSA-630/3P6，负荷开关负荷开关一般与熔断器组合使用，负荷开关的主要优点是能带负载分合，而保护通过熔断器组合达到过流保护功能。
低压配电柜基础知识培训目录一、低压配电柜概述 (2)1.1 低压配电柜的定义与作用 (3)1.2 低压配电系统的组成 (3)1.3 低压配电柜在电气系统中的位置与功能 (5)二、低压配电柜的设计标准与法规遵从 (6)2.1 设计标准及规范 (7)2.2 法规遵从及安全标准 (8)2.3 设计案例分析 (9)三、低压配电柜的选型与组件介绍 (10)3.1 电源组件选择 (11)3.2 保护组件配置 (12)3.3 控制组件及其应用 (14)3.4 常用附件与功能扩展 (15)四、低压配电柜的运行原理与控制模式 (17)4.1 低压配电柜的运行逻辑 (18)4.2 智能控制功能与应用场景 (19)4.3 照明、通风与环境监控 (21)五、低压配电柜的维护与故障排除 (22)5.1 日常维护要点 (24)5.2 常见故障症状与诊断方法 (24)5.3 预防性维护措施及策略 (25)六、低压配电柜安装与接线标准 (27)6.1 安装位置与环境的考量 (29)6.2 传输布线与接线规范 (29)6.3 整合与扩展现存的配电系统 (30)七、低压配电柜在特殊应用下的解决方案 (31)7.1 数据中心供电 (32)7.2 高层建筑低压配电 (34)7.3 工业电动车充电站 (36)八、低压配电柜的未来发展趋势与技术创新 (37)8.1 物联网与智能化集成 (39)8.2 新型材料与设计工艺 (40)8.3 可持续性与环保技术的应用 (41)九、问答与案例研讨 (42)9.1 常见问题解答 (43)9.2 案例研讨与实战演练 (44)9.3 团队讨论与心得分享 (45)一、低压配电柜概述低压配电柜主要由柜体、母线、断路器、隔离开关、电容器、电抗器等元器件组成。
柜体采用金属材料制成，具有优异的防护性能，能够有效防止外界环境对内部设备造成损害。
电能分配：根据实际需求，将电力系统提供的电能合理分配给各个用电设备。
控制与保护：通过断路器、隔离开关等设备的配合，实现电路的接通与断开，同时提供过载、短路等保护功能，确保电气设备的安全运行。
