施耐德低压柜操作程序

一、概述
Blokset低压开关柜是施耐德公司授权我公司生产经营的新型产品，
各种柜型尺寸的组合，见下表：
5.2 良好的分割型式
◆型式
分割型式2a 代号注释： G 分隔板
（1）须带制造铭牌。

铭牌上至少应标明：配电盘制造商的名称和地址，电气参数如电压、电流、频率、短路耐受能力、系统接地布置等，机械特性如配电盘重量
铭牌和标记的安装位置图
◆标签
◆检查运输单元的内容和重量。

仔细检查设备，确保运输过程中没有发生影响绝缘
和操作的损坏。

图d2◆固定
●柜体深度为400mm固定
●柜体紧固
8．8级螺母和螺栓，保证良好的机械装配，可以经历很长时间而保持紧固性。

对于
具体的连接螺栓和必要的净距见下表：
8.8级螺栓
）连接到铜排接线端时使用接线端子（见图P）。

如果连接时使用铝电缆，则使用双
）如果连接到每相多片的铜排，则背靠背布置端子，并且在铜排之间插入随
开关柜发货的铜排夹片（见图P）。

图P
所有的连接都要求使用8.8级紧固件，按照下表所示的力矩要求紧固。

当电缆直接连接到断路器端子时，须根据元件的不同，按照特定的力矩要求操作。

见下表：
7.5柜内清扫
当一次、二次电缆、联络线全部连接完毕并检查正确无误后，要清除所有可能影响
②断开一个将手柄向
（1）一、二次连线和联络线的检查，是否按照图纸的要求（2）重新连接在绝缘检查和电介质检查时断开的接地极
①清洁导轨，去掉所有油脂轨迹。

然后重涂油脂
②检查用于抽屉操作的连接和断开机构。

润滑抽屉凸轮和销钉
除故障后未复位（按下复位按钮）源断开再给上）。

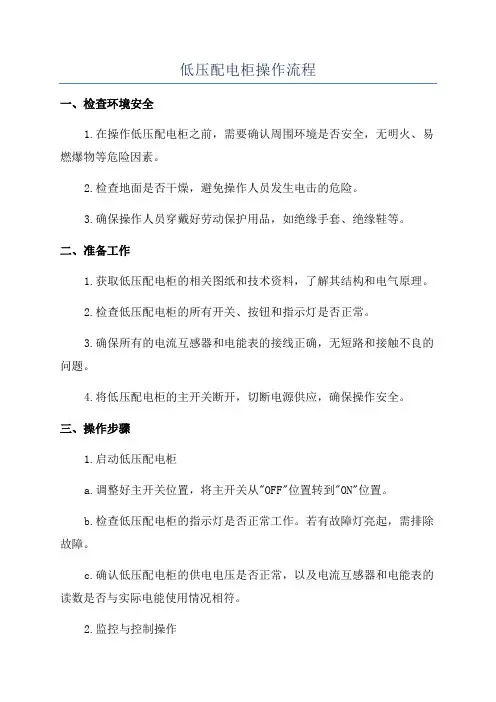

低压配电柜操作流程一、检查环境安全1.在操作低压配电柜之前，需要确认周围环境是否安全，无明火、易燃爆物等危险因素。

2.检查地面是否干燥，避免操作人员发生电击的危险。

3.确保操作人员穿戴好劳动保护用品，如绝缘手套、绝缘鞋等。

二、准备工作1.获取低压配电柜的相关图纸和技术资料，了解其结构和电气原理。

2.检查低压配电柜的所有开关、按钮和指示灯是否正常。

3.确保所有的电流互感器和电能表的接线正确，无短路和接触不良的问题。

4.将低压配电柜的主开关断开，切断电源供应，确保操作安全。

三、操作步骤1.启动低压配电柜a.调整好主开关位置，将主开关从"OFF"位置转到"ON"位置。

b.检查低压配电柜的指示灯是否正常工作。

若有故障灯亮起，需排除故障。

c.确认低压配电柜的供电电压是否正常，以及电流互感器和电能表的读数是否与实际电能使用情况相符。

2.监控与控制操作a.对于具有监控和控制功能的低压配电柜，可通过触摸屏、按钮等方式实现对电能的在线监测和控制。

b.操作人员可以根据需要监测电能的使用情况，例如电流、电压、功率因数等。

c.若需要对电能进行控制，可以通过触摸屏、按钮等方式进行调节，使其满足配电需求。

3.报警处理a.若低压配电柜出现异常情况，如过载、短路、接地故障等，系统将自动报警。

b.操作人员需要及时处理报警信息，确定故障原因，并进行相应的维修与处理。

c.在处理报警故障期间，可以通过断开相应的断路器，切断故障电路，以确保系统的安全运行。

四、关闭低压配电柜1.在操作结束时，将低压配电柜的主开关转到"OFF"位置，切断电源供应。

2.检查低压配电柜内的断路器和隔离开关是否已关闭，并合理安排好开关的位置。

3.检查低压配电柜的各个部件是否正常工作，没有故障。

4.确认环境安全后离开现场。

五、操作安全注意事项1.操作人员需根据相关的操作规程和安全指导书进行操作，遵循操作流程，确保操作安全。

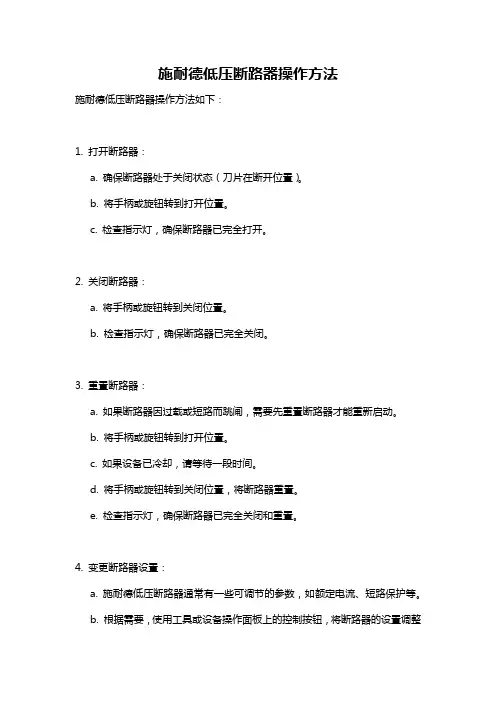

施耐德低压断路器操作方法
施耐德低压断路器操作方法如下：
1. 打开断路器：
a. 确保断路器处于关闭状态（刀片在断开位置）。

b. 将手柄或旋钮转到打开位置。

c. 检查指示灯，确保断路器已完全打开。

2. 关闭断路器：
a. 将手柄或旋钮转到关闭位置。

b. 检查指示灯，确保断路器已完全关闭。

3. 重置断路器：
a. 如果断路器因过载或短路而跳闸，需要先重置断路器才能重新启动。

b. 将手柄或旋钮转到打开位置。

c. 如果设备已冷却，请等待一段时间。

d. 将手柄或旋钮转到关闭位置，将断路器重置。

e. 检查指示灯，确保断路器已完全关闭和重置。

4. 变更断路器设置：
a. 施耐德低压断路器通常有一些可调节的参数，如额定电流、短路保护等。

b. 根据需要，使用工具或设备操作面板上的控制按钮，将断路器的设置调整
到所需的值。

c. 需要注意的是，调整断路器的设置可能需要专业人士进行。

请注意，在进行任何操作之前，应参考相关的施耐德低压断路器操作手册或咨询专业人士以确保安全性和正确性。

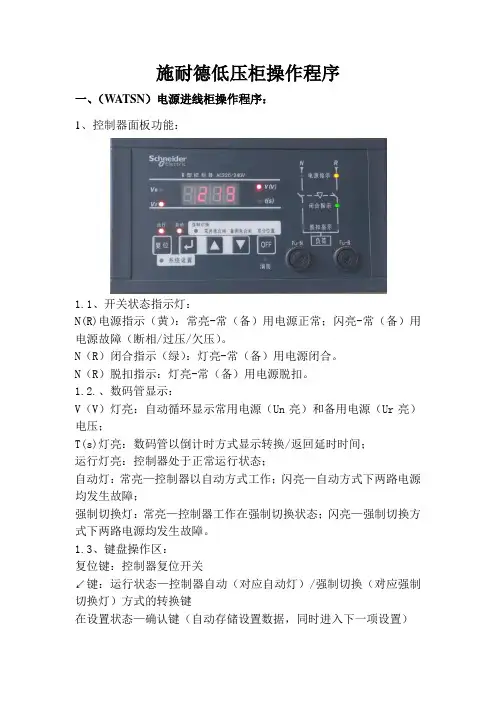

1施耐德低压柜操作程序一、（WATSN ）电源进线柜操作程序： 1、控制器面板功能：1.1、开关状态指示灯： N(R)电源指示（黄）：常亮-常（备）用电源正常；闪亮-常（备）用电源故障（断相/过压/欠压）。

N （R ）闭合指示（绿）：灯亮-常（备）用电源闭合。

N （R ）脱扣指示：灯亮-常（备）用电源脱扣。

1.2.、数码管显示：V （V ）灯亮：自动循环显示常用电源（Un 亮）和备用电源（Ur 亮）电压；T(s)灯亮：数码管以倒计时方式显示转换/返回延时时间； 运行灯亮：控制器处于正常运行状态；自动灯：常亮—控制器以自动方式工作；闪亮—自动方式下两路电源均发生故障；强制切换灯：常亮—控制器工作在强制切换状态；闪亮—强制切换方式下两路电源均发生故障。

1.3、键盘操作区：复位键：控制器复位开关↙键：运行状态—控制器自动（对应自动灯）/强制切换（对应强制切换灯）方式的转换键在设置状态—确认键（自动存储设置数据，同时进入下一项设置）2 ▲键：在强制切换方式—按下此键常用电源（N ）闭合；在设置方式—递增键▼键：在强制切换方式—按下此键备用电源（R ）闭合；在设置方式—递减键OFF 键： WATSN 开关置于双分（OFF ）位置。

系统设置灯亮：控制器处于参数设置状态； 消防灯亮：接收到火灾报警信号。

2、操作程序： 2.1、 键盘操作：2.1.1、打开进线柜柜门，在内部（WATSN ）断路器上将手动一自动开关置于“自动位置”，闭合柜门。

2.1.2、自动操作：将控制器设为互为备用工作方式（设置控制器参数第7项为NA ，并通过回车键切换为自动工作方式），通电后，如果常用电源正常，开关将自动使常用电源断路器闭合。

如果常用电源不正常，常用电源断路器断开，备用电源断路器闭合。

2.1.3、强制切换操作：通过回车键进行自动/手动强制方式的切换，当处于手动强制状态时，强制切换灯亮，然后可以通过▲键使常用电源合；通过▼键使备用电源合；通过OFF 键在无NB/RB 报警时，使开关置于 0位。

低压配电柜操作流程精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-一、低压开关设备的正常停、送电操作（1）正常送电操作1）所有负荷开关断开，确认开关至少有一个断点；2）确认电源开关在断开位置；3）送上操作回路电源，状态指示正常；4）进线开关为一隔离开关一固定式断路器：先将隔离开关合上，再合断路器；5）进线开关为抽屉式框架断路器：先将断路器摇到工作位置，再合断路器；6）观察合闸后电压、电流变化情况、三相电压电流平衡；7）确认断路器一切正常后，挂上“已送电”警示牌。

（2）正常停电操作1）检查信号指示允许拉闸；2）确认所有负荷开关断开；3）进线开关为一隔离开关一固定式断路器：先将断路器断开，再分隔离开关；4）进线开关为抽屉式框架断路器：先将断路器分闸，再将断路器摇到断开位置；5）切断断路器操作电源；6）经验电确认断路器输出没电后，挂上“已停电”警示牌；7）如检修必须装设接地线，检修后拆除接地线，确保安全。

二、低压开关设备的运行监护（1）在用的电源开关柜，值班电工应至少每隔2小时巡查一次，检查线电压，相电压的平衡情况和电流的变化情况（相间电压的不平衡不得查过±5%，任何一相电流与三相平均值不应大于平均值的10%），若有异常，应及时报告有关人员并采取相应措施；（2）巡查开关设备有无异常声响、异味，如爆鸣、焦臭等现象；（3）巡查各种指示仪表、信号装置运行是否正常；（4）开关设备的正常检查和检修1）检查断路器、接触器的触头，修磨或更换烧损严重的触头；2）检查开关柜的二次回路的接线是否牢固，继电保护装置运行是否正常，是否掉牌；3）检查操作机构的辅助开关接触是否可靠；4）检查分、合闸线圈有无发黑和发焦，电缆头、电缆有无发热；5）检查接地地线是否有腐蚀、折断、接触是否良好；6）检查开关的操作机构分、合闸是否灵活。

三、注意事项（1）值班操作电工必须是经特殊工种专业培训并取得合格证书的人员；（2）从事电气操作及值班人员在上班前8小时及班中不准喝酒；（3）对运行中的保护跳闸的供电系统，一定要采取措施查清原因，排除故障后方可再次合闸，并作记录存档；（4）值班运行电工职责1）开关设备的停、送电及转供电操作；2）处理运行中出现的电气设备故障；3）环境清洁卫生；4）等级运行记录情况和来访人员；5）认真交接班；6）严格按照每2小时对相关电气室巡检的周期进行巡检。

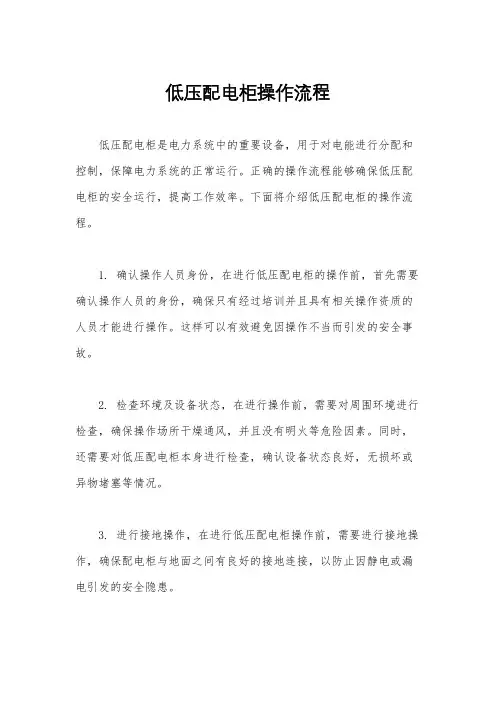

低压配电柜操作流程低压配电柜是电力系统中的重要设备，用于对电能进行分配和控制，保障电力系统的正常运行。

正确的操作流程能够确保低压配电柜的安全运行，提高工作效率。

下面将介绍低压配电柜的操作流程。

1. 确认操作人员身份，在进行低压配电柜的操作前，首先需要确认操作人员的身份，确保只有经过培训并且具有相关操作资质的人员才能进行操作。

这样可以有效避免因操作不当而引发的安全事故。

2. 检查环境及设备状态，在进行操作前，需要对周围环境进行检查，确保操作场所干燥通风，并且没有明火等危险因素。

同时，还需要对低压配电柜本身进行检查，确认设备状态良好，无损坏或异物堵塞等情况。

3. 进行接地操作，在进行低压配电柜操作前，需要进行接地操作，确保配电柜与地面之间有良好的接地连接，以防止因静电或漏电引发的安全隐患。

4. 打开配电柜门，在确认周围环境和设备状态正常后，可以打开低压配电柜的门，进入操作界面。

5. 进行电源开关操作，根据实际需求，进行电源开关的操作，可以是开启或关闭某些电路，确保电能得到正确的分配和控制。

6. 进行设备操作，根据具体需求，进行低压配电柜内部设备的操作，包括断路器、接触器、继电器等设备的操作，确保电能得到正确的传输和控制。

7. 关闭配电柜门，在操作完成后，需要关闭低压配电柜的门，确保设备处于封闭状态，避免外部因素对设备造成影响。

8. 检查操作结果，在完成操作后，需要对操作结果进行检查，确认电能得到正确的分配和控制，设备状态正常，无异常情况发生。

9. 进行记录和报告，在操作完成后，需要对操作过程进行记录，并及时向相关部门进行报告，以便后续的跟踪和管理。

10. 清理操作场所，在操作结束后，需要对操作场所进行清理，清除操作过程中产生的杂物和工具，确保操作场所整洁。

以上就是低压配电柜的操作流程，正确的操作流程能够确保低压配电柜的安全运行，提高工作效率。

希望大家在进行操作时能够严格按照操作流程进行，确保安全生产。

低压配电柜操作说明低压配电柜是一种用于供电、保护和控制低压电力系统的设备。

它广泛应用于住宅、商用建筑、工业设施等各种场所。

本文档将详细介绍低压配电柜的操作步骤和注意事项，帮助用户正确、安全地操作低压配电柜。

操作步骤：1. 确保安全：在操作低压配电柜之前，务必戴上绝缘手套和护目镜，以确保个人的安全。

此外，确保配电柜的周围没有湿润或积水的环境，并确保没有明火或易燃物品附近。

2. 开启柜门：首先，找到低压配电柜的柜门，通常位于设备的前面。

使用配电柜钥匙或相应的工具，轻轻地将柜门打开，确保不要用力过猛，以免损坏柜门或配电设备。

3. 识别电源开关：在配电柜内，会有一个或多个电源开关，用于控制整个低压电力系统的供电。

通过观察电源开关旁边的标签，可以确定每个电源开关的功能。

确保在操作之前，您已经了解了每个电源开关的用途和位置。

4. 打开电源开关：根据需要，选择正确的电源开关，并将其从“关”位调至“开”位。

此时，您应观察到相应的指示灯亮起，表示电力系统正在供电。

5. 操作其他开关：在低压配电柜中，除了电源开关之外，还有其他用于控制电路和设备的开关。

根据需要，您可以根据标签和标识，选择正确的开关并将其打开或关闭。

6. 配电柜的重置：在某些情况下，您可能需要重置低压配电柜，以恢复正常操作。

请参考配电柜的使用手册，详细了解如何进行复位操作。

请记住，在进行重置之前，首先需要将电源开关关闭，以确保安全。

注意事项：1. 维护保养：定期对低压配电柜进行维护保养，检查每个开关和连接端子是否正常。

确保清理配电柜周围的杂物，避免积尘或堆积物。

2. 不得私自改动：未经专业人士批准，严禁未经授权者私自打开、改动低压配电柜内部的电路或设备。

3. 不擅自重载：低压配电柜的负载应当根据设备的额定功率来合理安排，严禁超负荷运行，以免造成损坏或危险。

4. 注意散热：低压配电柜运行时，内部会产生一定的热量。

确保配电柜的周围空间足够，保持通风良好，避免过热和过载。

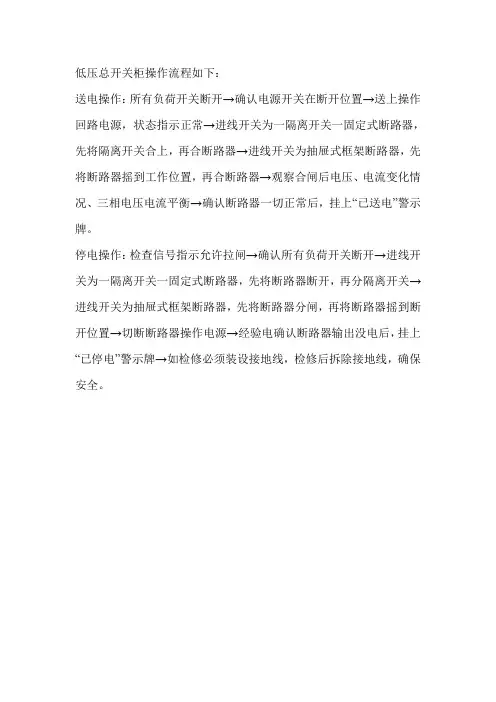

低压总开关柜操作流程如下：
送电操作：所有负荷开关断开→确认电源开关在断开位置→送上操作回路电源，状态指示正常→进线开关为一隔离开关一固定式断路器，先将隔离开关合上，再合断路器→进线开关为抽屉式框架断路器，先将断路器摇到工作位置，再合断路器→观察合闸后电压、电流变化情况、三相电压电流平衡→确认断路器一切正常后，挂上“已送电”警示牌。

停电操作：检查信号指示允许拉闸→确认所有负荷开关断开→进线开关为一隔离开关一固定式断路器，先将断路器断开，再分隔离开关→进线开关为抽屉式框架断路器，先将断路器分闸，再将断路器摇到断开位置→切断断路器操作电源→经验电确认断路器输出没电后，挂上“已停电”警示牌→如检修必须装设接地线，检修后拆除接地线，确保安全。

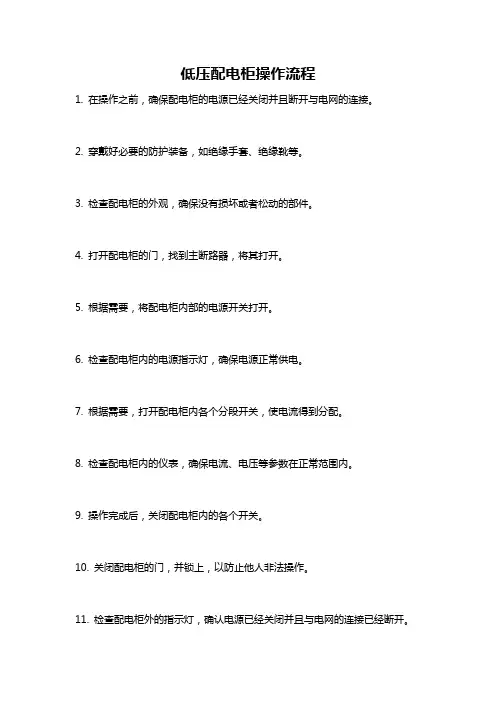

低压配电柜操作流程
1. 在操作之前，确保配电柜的电源已经关闭并且断开与电网的连接。

2. 穿戴好必要的防护装备，如绝缘手套、绝缘靴等。

3. 检查配电柜的外观，确保没有损坏或者松动的部件。

4. 打开配电柜的门，找到主断路器，将其打开。

5. 根据需要，将配电柜内部的电源开关打开。

6. 检查配电柜内的电源指示灯，确保电源正常供电。

7. 根据需要，打开配电柜内各个分段开关，使电流得到分配。

8. 检查配电柜内的仪表，确保电流、电压等参数在正常范围内。

9. 操作完成后，关闭配电柜内的各个开关。

10. 关闭配电柜的门，并锁上，以防止他人非法操作。

11. 检查配电柜外的指示灯，确认电源已经关闭并且与电网的连接已经断开。

12. 将使用过的防护装备进行清理和存放。

注意事项：
- 操作过程中要注意安全，防止触电和其他意外事故的发生。

- 操作前要仔细阅读配电柜的操作手册，熟悉其工作原理和操作要点。

- 操作时要注意观察，注意是否有异常情况发生，并及时处理。

- 不要让非专业人员或未经培训的人员操作配电柜，以免发生安全事故。

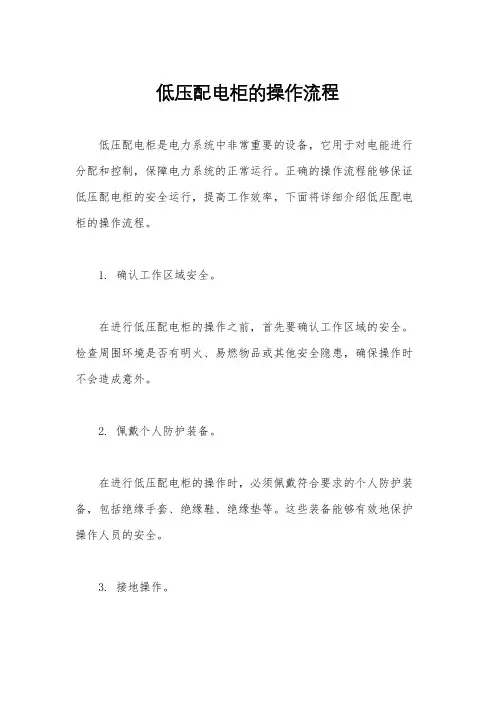

低压配电柜的操作流程低压配电柜是电力系统中非常重要的设备，它用于对电能进行分配和控制，保障电力系统的正常运行。

正确的操作流程能够保证低压配电柜的安全运行，提高工作效率，下面将详细介绍低压配电柜的操作流程。

1. 确认工作区域安全。

在进行低压配电柜的操作之前，首先要确认工作区域的安全。

检查周围环境是否有明火、易燃物品或其他安全隐患，确保操作时不会造成意外。

2. 佩戴个人防护装备。

在进行低压配电柜的操作时，必须佩戴符合要求的个人防护装备，包括绝缘手套、绝缘鞋、绝缘垫等。

这些装备能够有效地保护操作人员的安全。

3. 接地操作。

在进行低压配电柜的操作之前，必须进行接地操作。

将接地线连接到低压配电柜的接地端子上，确保设备处于安全状态。

4. 检查电源。

在进行操作之前，需要检查低压配电柜的电源情况。

确认电源是否已经切断，避免因为误操作而造成安全事故。

5. 打开配电柜门。

在确认安全的前提下，打开低压配电柜的门。

在打开门的过程中，要注意避免碰撞到其他设备或者导线，以免造成损坏或者触电。

6. 进行操作。

根据具体的操作需求，进行相应的操作。

可以是检查设备状态、更换元件、调整参数等。

在操作过程中，要注意轻拿轻放，避免对设备造成损坏。

7. 关闭配电柜门。

在操作完成后，要及时关闭低压配电柜的门。

确保门已经牢固地关闭，避免因为疏忽而导致安全隐患。

8. 拆除接地。

在所有操作完成后，需要拆除接地线。

确保操作结束后设备处于安全状态，避免因为接地线未拆除而造成安全事故。

9. 清理工作区域。

最后，要对工作区域进行清理。

清除工具、材料等，保持工作区域的整洁。

总结：低压配电柜的操作流程需要严格遵守相关规定，确保操作安全、高效。

正确的操作流程能够保障设备的正常运行，提高工作效率，同时也能够保障操作人员的安全。

希望以上介绍的操作流程能够对大家有所帮助，确保低压配电柜的安全运行。

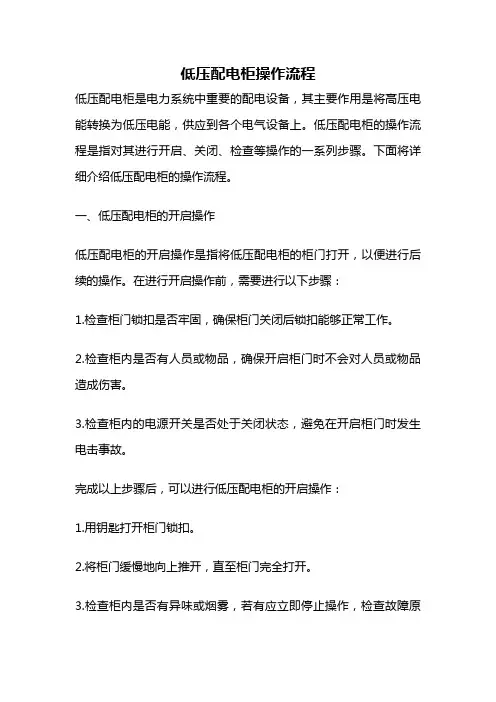

低压配电柜操作流程低压配电柜是电力系统中重要的配电设备，其主要作用是将高压电能转换为低压电能，供应到各个电气设备上。

低压配电柜的操作流程是指对其进行开启、关闭、检查等操作的一系列步骤。

下面将详细介绍低压配电柜的操作流程。

一、低压配电柜的开启操作低压配电柜的开启操作是指将低压配电柜的柜门打开，以便进行后续的操作。

在进行开启操作前，需要进行以下步骤：1.检查柜门锁扣是否牢固，确保柜门关闭后锁扣能够正常工作。

2.检查柜内是否有人员或物品，确保开启柜门时不会对人员或物品造成伤害。

3.检查柜内的电源开关是否处于关闭状态，避免在开启柜门时发生电击事故。

完成以上步骤后，可以进行低压配电柜的开启操作：1.用钥匙打开柜门锁扣。

2.将柜门缓慢地向上推开，直至柜门完全打开。

3.检查柜内是否有异味或烟雾，若有应立即停止操作，检查故障原因并及时排除。

二、低压配电柜的关闭操作低压配电柜的关闭操作是指将低压配电柜的柜门关闭，以便保护柜内的电气设备安全。

在进行关闭操作前，需要进行以下步骤：1.检查柜内的电源开关是否处于关闭状态，避免在关闭柜门时发生电击事故。

2.检查柜内是否有人员或物品，确保关闭柜门时不会对人员或物品造成伤害。

完成以上步骤后，可以进行低压配电柜的关闭操作：1.将柜门缓慢地向下拉关，直至柜门完全关闭。

2.用钥匙将柜门锁扣锁好。

3.检查柜门锁扣是否牢固，确保柜门关闭后锁扣能够正常工作。

三、低压配电柜的检查操作低压配电柜的检查操作是指对低压配电柜的各项指标进行检查，以确保低压配电柜能够正常工作。

低压配电柜的检查操作包括：1.检查柜内的电源开关是否处于关闭状态，避免在检查过程中发生电击事故。

2.检查柜内的电气元件是否正常，如接线端子是否松动、烧损、发热等。

3.检查柜内的保护装置是否正常，如过载保护、短路保护等。

4.检查柜内的仪表是否正常，如电压表、电流表、功率表等。

5.检查柜内的接地线是否接好，确保低压配电柜能够正常接地。

各种柜型尺寸的组合，见下表：注：500mm宽柜体只针对Mw柜二、环境条件Blokset是经过型式试验的低压开关柜，产品符合IEC60439-1、IEC60529、IEC60947、GB7251.1等标准要求，以及满足当地法规和技术规范的要求。

Blokset低压开关柜是适用于户内安装的电气设备，注意防雨、防高/低温和防尘。

其他工作条件下的开关柜的防护等级可至IP54。

环境温度：短时最高温度 +40℃24小时最高平均温度 +35℃最低温度 -10℃对于设备在高于上述环境中使用应降容运行。

如开关柜安装在高于海拔2000米以上，设备要相应降容运行。

三、技术参数4.1 电气参数详见下表：4.2 机械参数详见下表：四、产品特点5.1 Blokset的标志如下所列的四个特点，可被看作是Blokset的标志：●通风挡板的标准颜色为RAL7016：该颜色不可更改。

●标识必须与功能单元门把手的位置对齐。

●柜壳金属部件的标准颜色为RAL9002，该颜色可以根据用户的要求修改。

●门锁的颜色与标识、通风挡板和把手一致。

5.2 良好的分割型式◆型式1：柜内没有分隔。

如下图：分割型式1代号注释： A 进线组件；B 主母线；C 配电母线；D 出线组件；E 外接导线端子；F 柜壳◆型式2a：功能单元与母线隔离，但端子与母线不隔离。

如下图：分割型式2a代号注释： G 分隔板◆型式2b：功能单元和端子与母线隔离但端子之间不隔离。

如下图分割型式2b◆型式3a：功能单元之间互相隔离，且与母线间隔离，端子与母线未隔离。

如下图：分割型式3a◆型式3b：型式3b：功能单元之间相互隔离，且与母线及端子隔离，但端子之间不隔离。

如下图：分割型式3b◆型式4a：功能单元之间互相隔离，且与母线隔离，端子为功能组件的组成部分，且互相之间隔离。

如下图：分割型式4a◆型式4b：功能组件之间相互隔离，且与母线隔离，端子之间相互隔离，且与功能组件隔离。

如下图：分割型式4b注：标准Blokset柜体的分割形式都是b型五、产品标识IEC 60 439-1、NF EN 60 439-1和IEC60617标准规定了必须遵守的标记规则，对于Blokset 低压柜主要有LOGO、铭牌、标记和标签。

低压柜操作程序
一、断电操作
1、先断开出线柜所有出线开关电源。

2、分断电容柜电源。

3、断低压总柜电源（分开断路器，然后摇出断路器）
二、送电操作
1、先送低压总柜电源（摇入低压断路器，合总开断路器）
2、合电容柜电源。

3、送出线柜所有出线开关电源。

三、低压倒闸（遇到1#2#变压器检修或1#2#高压进线停电，需低压倒闸）
1、按停电步骤把需检修变压器或断电线路低压配电柜操作完成
2、相应低压柜操作完成后先合母联柜
3、送出线柜所有出线开关电源。

4、变压器检修完成或停电高压线路来电后先分断出线柜所有出线开关电源，然后进行低压送电操作。

低压配电柜操作规程
1.手动停电操作
(1) 断开馈线柜各负荷空气开关。

(2) 把操作手柄插入操作孔，断开馈线柜隔离刀闸。

(3) 按下变电柜上“合闸”按钮，断路器合闸。

(4) 把操作手柄插入操作孔，断开变电柜隔离刀闸。

(5) 把变电柜上转换开关，置于“停”的位置。

2.手运送电操作
(1) 变电柜上转换开关置于“手动”位置。

(2) 把操作手柄插入操作孔，合上变电柜隔离刀闸。

(3) 当变电柜控制回路有电时，按下变电柜上“合闸”按钮，断路器合闸。

(4) 当变电柜控制回路无电时。

(5) 操作机械储能手柄，直到断路器储能完毕。

(6) 按下断路器上“合闸”按钮，断路器合闸。

(7) 把操作手柄插入操作孔，合上馈线柜隔离刀闸。

(8) 依次合上馈线柜内各负荷空气开关。

3.电动停送电程序
把变电柜上转换开关置于“自动”位置，断路器将自动合闸。

、低压开关设备的正常停、送电操作1）正常送电操作1）所有负荷开关断开，确认开关至少有一个断点；2）确认电源开关在断开位置；3）送上操作回路电源，状态指示正常；4）进线开关为一隔离开关一固定式断路器：先将隔离开关合上，再合断路器；5）进线开关为抽屉式框架断路器：先将断路器摇到工作位置，再合断路器；6）观察合闸后电压、电流变化情况、三相电压电流平衡；7）确认断路器一切正常后，挂上“已送电”警示牌。

2）正常停电操作1）检查信号指示允许拉闸；2）确认所有负荷开关断开；3）进线开关为一隔离开关一固定式断路器：先将断路器断开，再分隔离开关；4）进线开关为抽屉式框架断路器：先将断路器分闸，再将断路器摇到断开位置；5）切断断路器操作电源；6）经验电确认断路器输出没电后，挂上“已停电”警示牌；7）如检修必须装设接地线，检修后拆除接地线，确保安全。

、低压开关设备的运行监护1）在用的电源开关柜，值班电工应至少每隔 2 小时巡查一次，检查线电压，相电压的平衡情况和电流的变化情况（相间电压的不平衡不得查过± 5%，任何一相电流与三相平均值不应大于平均值的10%），若有异常，应及时报告有关人员并采取相应措施；2）巡查开关设备有无异常声响、异味，如爆鸣、焦臭等现象；3）巡查各种指示仪表、信号装置运行是否正常；4）开关设备的正常检查和检修1）检查断路器、接触器的触头，修磨或更换烧损严重的触头；2）检查开关柜的二次回路的接线是否牢固，继电保护装置运行是否正常，是否掉牌；3）检查操作机构的辅助开关接触是否可靠；4）检查分、合闸线圈有无发黑和发焦，电缆头、电缆有无发热；5）检查接地地线是否有腐蚀、折断、接触是否良好；6）检查开关的操作机构分、合闸是否灵活。

注意事项1）值班操作电工必须是经特殊工种专业培训并取得合格证书的人员；2）从事电气操作及值班人员在上班前8 小时及班中不准喝酒；3）对运行中的保护跳闸的供电系统，一定要采取措施查清原因，排除故障后方可再次合闸，并作记录存档；4）值班运行电工职责1）开关设备的停、送电及转供电操作；2）处理运行中出现的电气设备故障；3）环境清洁卫生；4）等级运行记录情况和来访人员；5）认真交接班；6）严格按照每 2 小时对相关电气室巡检的周期进行巡检。

低压柜操作规程
1、操作流程：
①、检查母线及其下引线是否牢固。

②、检查二次回路接线是否牢固，熔断器是否完好以及绝缘电阻的摇测。

③、电容柜的检查：断开空气开关不带电容时对电容器控制器进行动作试验，应先合的先断，后合的后断，对过压保护，欠流保护、投切门限值进行调整。

④、各指示灯应完好，对断路器漏电开关，热继电器，是间及是继电器，多功能表等进行检查，调整。

⑤、检查各柜体批示灯是否正常，控制器开关位置是否正常，运行应正常，手动调试机械连锁部分合闸是否可靠。

⑥、检查各软起动器、变频器的紧固件是否松动。

3、注意事项：
①、严禁带负荷送电，带地线合闸；
②、在低压柜内接临时负载时，必须装有专用的开关和熔断器。

③、二次回路通电或耐压试验前，应通知值班员和有关人员，并派人看守现场，检查回路，确认无人工作后方可实施，以防误送电；④、严禁将柜内电流（电流互感器）回路断开，电压互感器短路；。

低压配电柜操作流程低压配电柜是电力系统中的重要设备，它主要用于对电能进行分配、控制和保护。

在使用低压配电柜时，需要按照一定的操作流程进行操作，以确保其正常运行和安全使用。

下面就来介绍一下低压配电柜的操作流程。

一、开启低压配电柜在开启低压配电柜之前，需要先检查其周围环境是否安全，确保没有可燃物或易燃物质，以及没有人员在附近工作。

然后，按照以下步骤进行操作：1.检查低压配电柜的电源是否已经关闭，确认电源已经关闭后，将电源开关打开。

2.检查低压配电柜的主开关是否处于关闭状态，如果处于关闭状态，则将其打开。

3.检查低压配电柜的熔断器是否正常，如果有熔断器损坏，则需要更换。

4.检查低压配电柜的电缆是否连接正常，如果有松动或损坏，则需要进行修复或更换。

5.检查低压配电柜的接地是否正常，如果接地不良，则需要进行接地处理。

二、操作低压配电柜在低压配电柜开启后，需要按照以下步骤进行操作：1.检查低压配电柜的电流表和电压表是否正常，如果不正常，则需要进行修复或更换。

2.根据需要，将低压配电柜的开关进行调整，以控制电能的分配和保护。

3.在操作低压配电柜时，需要注意安全，避免触电或其他危险事故的发生。

4.在操作低压配电柜时，需要按照相关规定进行操作，避免违反相关法律法规。

三、关闭低压配电柜在使用低压配电柜后，需要按照以下步骤进行关闭：1.将低压配电柜的开关全部关闭。

2.将低压配电柜的主开关关闭。

3.将低压配电柜的电源开关关闭。

4.检查低压配电柜的电缆和接地是否正常，如果有问题，则需要进行修复或更换。

低压配电柜是电力系统中的重要设备，使用时需要按照一定的操作流程进行操作，以确保其正常运行和安全使用。

在操作低压配电柜时，需要注意安全，避免触电或其他危险事故的发生。

同时，需要按照相关规定进行操作，避免违反相关法律法规。
