电化学腐蚀力学
- 格式:doc
- 大小:958.50 KB
- 文档页数:23

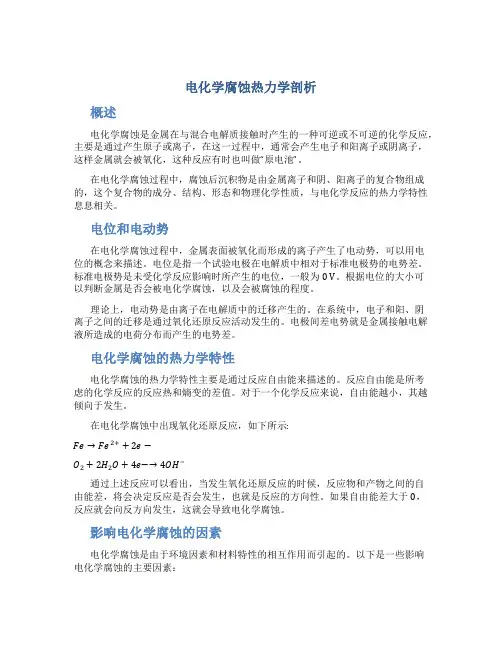

电化学腐蚀热力学剖析概述电化学腐蚀是金属在与混合电解质接触时产生的一种可逆或不可逆的化学反应,主要是通过产生原子或离子,在这一过程中,通常会产生电子和阳离子或阴离子,这样金属就会被氧化,这种反应有时也叫做“原电池”。
在电化学腐蚀过程中,腐蚀后沉积物是由金属离子和阴、阳离子的复合物组成的,这个复合物的成分、结构、形态和物理化学性质,与电化学反应的热力学特性息息相关。
电位和电动势在电化学腐蚀过程中,金属表面被氧化而形成的离子产生了电动势,可以用电位的概念来描述。
电位是指一个试验电极在电解质中相对于标准电极势的电势差。
标准电极势是未受化学反应影响时所产生的电位,一般为0 V。
根据电位的大小可以判断金属是否会被电化学腐蚀,以及会被腐蚀的程度。
理论上,电动势是由离子在电解质中的迁移产生的。
在系统中,电子和阳、阴离子之间的迁移是通过氧化还原反应活动发生的。
电极间差电势就是金属接触电解液所造成的电荷分布而产生的电势差。
电化学腐蚀的热力学特性电化学腐蚀的热力学特性主要是通过反应自由能来描述的。
反应自由能是所考虑的化学反应的反应热和熵变的差值。
对于一个化学反应来说,自由能越小,其越倾向于发生。
在电化学腐蚀中出现氧化还原反应,如下所示:Fe→Fe2++2e−O2+2H2O+4e−→4OH−通过上述反应可以看出,当发生氧化还原反应的时候,反应物和产物之间的自由能差,将会决定反应是否会发生,也就是反应的方向性。
如果自由能差大于0,反应就会向反方向发生,这就会导致电化学腐蚀。
影响电化学腐蚀的因素电化学腐蚀是由于环境因素和材料特性的相互作用而引起的。
以下是一些影响电化学腐蚀的主要因素:环境因素1.电解质的浓度:电解质浓度越高,电势差越大,腐蚀越严重。
2.离子活性:离子活性越高,电位越负,金属表面的腐蚀程度越大。
3.温度:温度越高,电化学反应速度越快,腐蚀越严重。
材料特性1.金属组成:不同的金属在相同的环境下会产生不同的电位和反应特性。

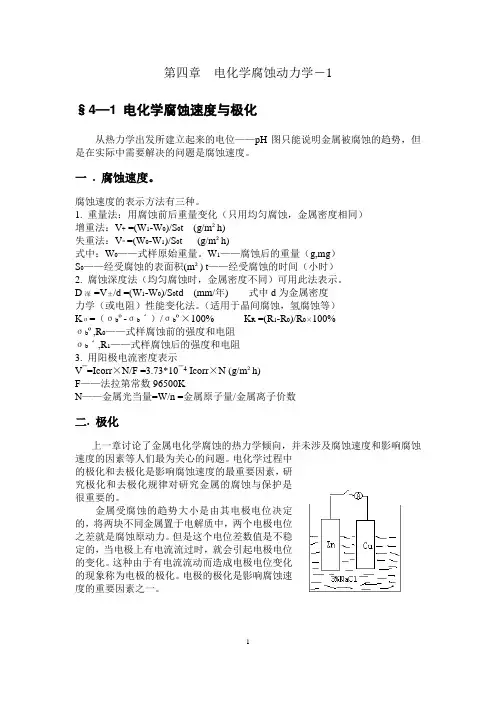

第四章电化学腐蚀动力学-1§4—1 电化学腐蚀速度与极化从热力学出发所建立起来的电位——pH图只能说明金属被腐蚀的趋势,但是在实际中需要解决的问题是腐蚀速度。
一. 腐蚀速度。
腐蚀速度的表示方法有三种。
1. 重量法:用腐蚀前后重量变化(只用均匀腐蚀,金属密度相同)增重法:V+ =(W1-W0)/S0t (g/m²h)失重法:V=(W0-W1)/S0t (g/m²h)式中:W0——式样原始重量。
W1——腐蚀后的重量(g,mg)S0——经受腐蚀的表面积(m²) t——经受腐蚀的时间(小时)2. 腐蚀深度法(均匀腐蚀时,金属密度不同)可用此法表示。
D深=V±/d =(W1-W0)/S0td (mm/年) 式中d为金属密度力学(或电阻)性能变化法。
(适用于晶间腐蚀,氢腐蚀等)Kσ=(σbº-σbˊ)/σbº×100% K R =(R1-R0)/R0×100%σbº,R0——式样腐蚀前的强度和电阻σbˊ,R1——式样腐蚀后的强度和电阻3. 用阳极电流密度表示V¯=Icorr×N/F =3.73*10¯4 Icorr×N (g/m²h)F——法拉第常数96500KN——金属光当量=W/n =金属原子量/金属离子价数二. 极化上一章讨论了金属电化学腐蚀的热力学倾向,并未涉及腐蚀速度和影响腐蚀速度的因素等人们最为关心的问题。
电化学过程中的极化和去极化是影响腐蚀速度的最重要因素,研究极化和去极化规律对研究金属的腐蚀与保护是很重要的。
金属受腐蚀的趋势大小是由其电极电位决定的,将两块不同金属置于电解质中,两个电极电位之差就是腐蚀原动力。
但是这个电位差数值是不稳定的,当电极上有电流流过时,就会引起电极电位的变化。
这种由于有电流流动而造成电极电位变化的现象称为电极的极化。

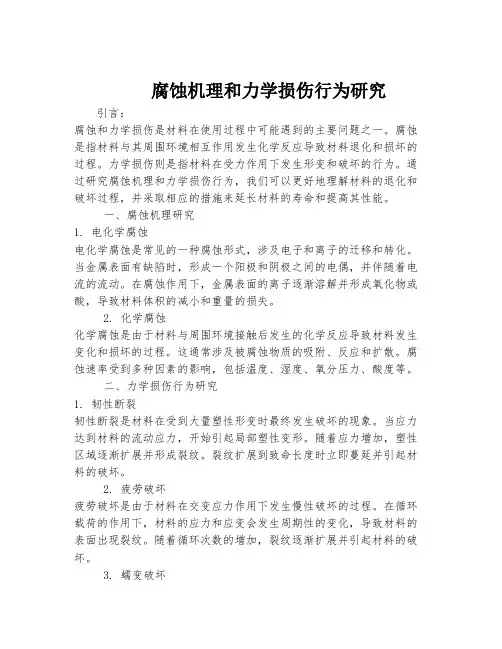

腐蚀机理和力学损伤行为研究引言:腐蚀和力学损伤是材料在使用过程中可能遇到的主要问题之一。
腐蚀是指材料与其周围环境相互作用发生化学反应导致材料退化和损坏的过程。
力学损伤则是指材料在受力作用下发生形变和破坏的行为。
通过研究腐蚀机理和力学损伤行为,我们可以更好地理解材料的退化和破坏过程,并采取相应的措施来延长材料的寿命和提高其性能。
一、腐蚀机理研究1. 电化学腐蚀电化学腐蚀是常见的一种腐蚀形式,涉及电子和离子的迁移和转化。
当金属表面有缺陷时,形成一个阳极和阴极之间的电偶,并伴随着电流的流动。
在腐蚀作用下,金属表面的离子逐渐溶解并形成氧化物或酸,导致材料体积的减小和重量的损失。
2. 化学腐蚀化学腐蚀是由于材料与周围环境接触后发生的化学反应导致材料发生变化和损坏的过程。
这通常涉及被腐蚀物质的吸附、反应和扩散。
腐蚀速率受到多种因素的影响,包括温度、湿度、氧分压力、酸度等。
二、力学损伤行为研究1. 韧性断裂韧性断裂是材料在受到大量塑性形变时最终发生破坏的现象。
当应力达到材料的流动应力,开始引起局部塑性变形。
随着应力增加,塑性区域逐渐扩展并形成裂纹。
裂纹扩展到致命长度时立即蔓延并引起材料的破坏。
2. 疲劳破坏疲劳破坏是由于材料在交变应力作用下发生慢性破坏的过程。
在循环载荷的作用下,材料的应力和应变会发生周期性的变化,导致材料的表面出现裂纹。
随着循环次数的增加,裂纹逐渐扩展并引起材料的破坏。
3. 蠕变破坏蠕变是指材料在高温和恶劣条件下在恒定应力或应变作用下发生连续塑性变形的过程。
在蠕变破坏中,材料的结构发生变化,晶界会因为结构的流动而发生剪切,导致材料逐渐变形并最终破坏。
结论:腐蚀机理和力学损伤行为研究是材料科学中的重要课题,对于材料的设计和应用具有重要意义。
通过深入研究和理解腐蚀机理和力学损伤行为,我们可以提出相应的材料改进和维护策略,延长材料的使用寿命,提高材料的性能。
未来,随着科技的进步和研究方法的发展,对于腐蚀机理和力学损伤行为的研究将会进一步深入,为材料领域的发展和创新提供更好的支持。
电化学腐蚀动力学20世纪40年代末50年代初发展起来的电化学动力学是研究非平衡体系的电化学行为及动力学过程的一门科学,它的应用很广,涉及能量转换(从化学能、光能转化为电能)、金属的腐蚀与防护、电解以及电镀等领域,特别在探索具有特殊性能的新能源和新材料时更突出地显示出它的重要性,其理论研究对腐蚀电化学的发展也起着重要作用。
电化学动力学中的一些理论在金属腐蚀与防护领域中的应用就构成了电化学腐蚀动力学的研究内容,主要研究范围包括金属电化学腐蚀的电极行为与机理、金属电化学腐蚀速度及其影响因素等。
例如,就化学性质而论,铝是一种非常活泼的金属,它的标准电极电位为-1.662V。
从热力学上分析,铝和铝合金在潮湿的空气和许多电解质溶液中,本应迅速发生腐蚀,但在实际服役环境中铝合金变得相当的稳定。
这不是热力学原理在金属腐蚀与防护领域的局限,而是腐蚀过程中反应的阻力显著增大,使得腐蚀速度大幅度下降所致,这些都是腐蚀动力学因素在起作用。
除此之外,氢去极化腐蚀、氧去极化腐蚀、金属的钝化及电化学保护等有关内容也都是以电化学腐蚀动力学的理论为基础的。
电化学腐蚀动力学在金属腐蚀与防护的研究中具有重要的意义。
第一节腐蚀速度与极化作用电化学腐蚀通常是按原电池作用的历程进行的,腐蚀着的金属作为电池的阳极发生氧化(溶解)反应,因此电化学腐蚀速度可以用阳极电流密度表示。
例如,将面积各为10m2的一块铜片和一块锌片分别浸在盛有3%的氯化钠溶液的同一容器中,外电路用导线连接上电流表和电键,这样就构成一个腐蚀电池,如2-1。
图2-1 腐蚀电池及其电流变化示意图查表得知铜和锌在该溶液中的开路电位分别为+0.05伏和-0.83伏,并测得外电路电阻R 外=110欧姆,内电路电阻R 内=90欧姆。
让我们观察一下该腐蚀电池接通后其放电流随时间变化的情况。
外电路接通前,外电阻相当于无穷大,电流为零。
在外电路接通的瞬间,观察到一个很大的起始电流,根据欧姆定律其数值为o o 3k a -0.05(0.83)= 4.41011090I R ϕϕ---==⨯+始安培 式中o k ϕ-——阴极(铜)的开路电位,伏;o a ϕ——阳极(锌)的开路电位,伏;R ——电池系统的总电阻,欧姆在达到最大值I 始 后,电流又很快减小,经过数分钟后减小到一个稳定的电流值I 稳=1.5×10-4 安培,比I 始 小约30倍 。
为什么腐蚀电池开始作用后,其电流会减少呢?根据欧姆定律可知,影响电流强度的因素是电池两极间的电位差和电池内外电路的总电阻。
因为电池接通后其内外电路的电阻不会随时间而发生显著变化,所以电流强度的减少只能是由于电池两极间的电位差发生变化的结果。
实验测量证明确实如此。
图2-2表示电池电路接通后,两极电位变化的情况。
从图上可以看出,当电路接通后,阴极(铜)的电位变得越来越小。
最后,当电流减小到稳定值I 稳时两极间的电位差减小到(k ϕ-a ϕ),而k ϕ和a ϕ 分别是对应于稳定电流时阴极和阳极的有效电位。
由于k a -ϕϕ()比(o o ka -ϕϕ)小很多,所以,在R 不变的情况下, I 稳 =k a -R ϕϕ必然要比I 始小很多。
图2-2 电极极化的电位—时间曲线由于通过电流而引起原电池两极间电位差减小并因而引起电池工作电流强度降低的现象,称为原电池的极化作用。
当通过电流时阳极电位向正的方向移动的现象,称为阳极极化。
当通过电流时阴极电位向负的方向移动的现象,称为阴极极化。
在原电池放电时,从外电路看,电流是从阴极流出,然后再进入阳极。
我们称前者为阴极极化电流,称后者为阳极极化电流。
显然,在同一个原电池中,阴极极化电流与阳极极化电流大小相等方向相反。
消除或减弱阳极和阴极的极化作用的电极过程称为去极化作用或去极化过程。
相应的有阳极的去极化和阴极的去极化作用。
能消除或减弱极化作用的物质,称为去极化剂。
极化现象的本质在于,电子的迁移(当阳极极化时电子离开电极,当当阴极极化时电子流入电极)比电极反应及其有关的连续步骤完成得快。
如图2-3所示,如果在进行阳极反应时金属离子转入溶液的速度落后于电子从阳极流入外电路的速度,那么在阳极上就会积累起过剩的正电荷而使阳极电位向正的方向移动;在阴极反应过程中,如果反应物来不及与流入阴极的外来电子相结合,则电子将在阴极积累而使阴极电位向负的方向移动。
图2-3 腐蚀电池极化示意图各类腐蚀电池作用的情况基本上与上述原电池短路时的情况相似。
由于腐蚀电池的极化作用,使腐蚀电流减小从而降低了腐蚀速度。
假若没有极化作用,金属电化学腐蚀的速度将要大得多,这对金属设备和材料的破坏更为严重。
所以,对减缓电化学腐蚀来说,极化是一种有益的作用。
第二节 极化曲线为了使电极电位随通过的电流强度或电流密度的变化情况更清晰准确,经常利用电位~电流图或电位~电流密度图。
例如,图2-1中的原电池在接通电路后,铜电极和锌电极的电极电位随电流的变化可以绘制成图2-4的形式。
因为铜电极和锌电极浸在溶液中的面积相等,所以图中的横坐标采用电流密度i 。
图中的o uC ϕ和o n Z ϕ 分别为铜电极和锌电极的开路电极电位。
从图中可以看出,随着电流密度的增加,阳极电位沿曲线o n Z ϕA 向正的方向移动,而阴极电位沿曲线o u C ϕK 向负的方向移动。
我们把表示电极电位与极化电流或极化电流密度之间关系的曲线称为极化曲线。
图2-4中的o n Z ϕA 是阳极极化曲线,o u C ϕK 是阴极极化曲线。
电位对于电流密度的倒数a a d di ϕ和k kd di ϕ分别称为阳极和阴极在该电流密度(i 1)时的真实极化率,他们分别等于通过极化曲线上对应于该电流密度的点的切线的斜率。
极化率的倒数 di d ϕ可以作为电极反应过程进行的难易程度的量度,称为在该电位下电极反应过程的真实效率。
a ϕV 和k ϕV 分别是阳极和阴极在极化电流密度为i 1时的极化值。
a a i ϕV V 和k k i ϕV V 分别称为在该电流密度区间内阳极和阴极的平均极化率。
从极化曲线的形状可以看出电极极化的程度,从而判断电极反应过程的难易。
例如,若极化曲线较陡,则表明电极的极化率较大,电极反应过程的阻力也较大;而极化曲线较平坦,则表明电极的极化率较小,电极反应过程的阻力也较小,因而反应就容易进行。
极化曲线对于解释金属腐蚀的基本规律有重要意义。
用实验方法测绘极化曲线并加以分析研究,是揭示金属腐蚀机理和探讨控制腐蚀的措施的基本方法之一。
第三节 极化的原因及类型一、 平衡电极反应及其交换电流密度电极反应就是伴随着两类导体相之间的电量转移而在两相界面上发生的氧化态物质与还原态物质互相转化的反应。
如果用O 代表氧化态物质,R 代表还原态物质,则任何反应都可以写为如下通式(2-1)当电极反应按式(2-1)正向即按还原方向进行时,我们称这个电极反应为阴极反应;当电极反应按式(2-1)逆向即按氧化方向进行时,我们称这个电极反应为阳极反应。
根据法拉第定律,在任何电极反应中,反应物质变化的量与转移的电量之间有着严格的等当量关系。
因此,电极反应的速度——相界面上单位面积上的阴极反应或阳极反应的速度——可用电流密度表示。
式(2-1)中的c i u r 和a i s u 分别称为该电极反应的阴极反应电流密度和阳极反应电流密度,简称阴极电流密度和阳极电流密度。
任何一个电极反应都有它自己的阴极电流密度和阳极电流密度。
如果在一个电极表面上只进行象式(2-1)所表示的一个电极反应,当这个电极反应处于平衡时,其电极电位就是这个电极反应的平衡电位e ϕ,其阴极反应和阳极反应的速度相等即o i 是与c i u r 和a i s u 的绝对值均相等的电流密度,称为电极反应的交换电流密度,它表征平衡电位下正向反应和逆向反应的交换速度。
任何一个电极反应处于平衡状态时都有它自己的交换电流密度。
交换电流密度是电极反应的主要动力学参数之一。
当电极反应处于平衡状态时,虽然在两相界面上微观的物质交换和电量交换仍在进行,但因正向和逆向的反应速度相等,所以电极体系不会出现宏观的物质变化,没有净反应发生,也没有冷电流出现。
因此,当金属与含有其离子的溶液构成的电极体系处在平衡状态时,这种金属是不会腐蚀的,即平衡的金属电极是不发生腐蚀的电极。
例如,由纯金属锌和硫酸锌溶液及由纯金属铜和硫酸铜溶液所构成的平衡锌电极及平衡铜电极,当它们分别孤立地存在时,金属锌与金属铜的质和量及表面状态都将保持不变。
孤立的平衡电极,当它们单独存在时,既不表现为阳极也不表现为阴极,或者说是没有极化的电极。
二,平衡电极的极化及其过电位当有净电流通过平衡电极时,其正向反应和逆向反应的速度不再相等,其电极电位将偏离平衡电位。
这个净电流可以是外部电源供给的,也可以是包含该电极的原电池产生的。
与c i u r 和a i s u 不同,净电流是可以用接在外电路中的测量仪表直接测量的,故又称为外电流。
显然,流经任何二个平衡电极的外(净)电流应是c i u r 和a i s u 的差值.我们规定,对任何—个电极反应,当a i s u >c i u r 时,外电流密度i a =a i s u -c i u r称为净阳极电流密度或阳极极化电流密度,该电极进行的是阳极反应,当a i s u <c i u r :时,外电流密度i c =c i u r -a i s u称为净阴极电流密度或阴极极化电流密度,该电极进行的是阴极反应。
对平衡电极来说,当通过外电流时其电极电位偏离平衡电位的现象,称为平衡电极的极化。
外电流为阳极极化电流时,其电极电位向正的方向移动,称为阳极极化;外电流为阴极极化电流时,其电极电位向负的方向移动,称为阳极极化。
为了明确表示出由于极化使其极电位偏离平衡电位的程度,把某一极化电流密度下的电极电位ϕ与其平衡电位e ϕ间之差的绝对值称为该电极反应的过电位,以η表示。
阳极极化时,电极反应为阳极反应,过电位a e =-ηϕϕ阴极极化时,电极反应为阴极反应,过电位c e =-ηϕϕ根据这样的规定,不管发生阳极极化还是阴极极化,电极反应的过电位都是正值。
过电位实质上是进行净电极反应时,在一定步骤上受到阻力所引起的电极极化而使电位偏离平衡电位的结果。
因此,过电位是极化电流密度的函数,只有给出极化电流密度的数值,与之对应的过电位才有意义。
应当注意,极化与过电位是两个不同的概念。
只有当电极上仅有一个电极反应并且外电流为零时的电极电位就是这个电极反应的平衡电位时,极化的绝对值才等于这个电极反应的过电位值。
当一个电极的静止电位(外电流为零时的电极电位常称为静止电位)为非平衡稳定电位时,该电极极化的绝对值与这个电极上发生的电极反应的过电位值并不相同。
