《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（），反偏时（），所以PN结具有（）导电性。
2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。
3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开；4、三极管是（）控制元件，场效应管是（）控制元件。
5、三极管具有放大作用外部电压条件是发射结（），集电结（）。
6、当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。
7、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。
8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。
9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。
10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。
12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。
13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。
16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。
17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。
二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。
A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（）型。
模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，以下哪个元件不是基本的线性元件？A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是：A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用？A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是：A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中，若要实现电压跟随器，应该使用运算放大器的哪种配置？A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时，其导通电压是：A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是：A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中，为了减少噪声，通常采用以下哪种方法？A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：1-5 D A C B B；6-10 B D D C B二、填空题（每空1分，共10分）1. 一个理想的运算放大器的输出电压范围是_________。
2. 运算放大器的开环增益通常表示为_________。
3. 一个理想的二极管在反向偏置时，其电流是_________。
4. 模拟滤波器按照频率特性可以分为_________、_________和_________。
5. 稳压二极管的工作原理是利用PN结的_________特性。
答案：1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题（每题10分，共20分）1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。
天津工业大学 电气工程与自动化学院2009～2010学年第2学期 模拟电子技术基础试卷A班级 学号 姓名注意事项：1、本试卷共 页，满分为 100 分，考试时间为 110 分钟。
2、答题时请使用蓝、黑钢笔或圆珠笔，不得使用红颜色墨水笔。
除特殊要求外不得使用铅笔。
一、单选题：（每题1分，共15分）（说明：将认为正确答案的字母填写在每小题后面的括号内）1．本征半导体中的自由电子浓度____(c)___空穴浓度(a) 大于 (b) 小于 (c) 等于2．在掺杂半导体中，多子的浓度越高，少子的浓度越___(b)___。
(a) 高 (b) 低 (c) 不变 3．N 型半导体___(c)____ 。
(a) 带正电 (b) 带负电 (c) 呈中性 4．当PN 结正向偏置时，耗尽层将___(c)___。
(a) 不变(b) 变宽小于 (c) 变窄 5．当环境温度升高时，二极管的反向饱和电流将___(a)___。
(a) 增大 (b) 减小 (c) 不变6．如图所示电路中，已知电源电压E=4V 时， I=1mA 。
那么当电源电压E=8V 时，电流I 的大小将是___(c)___。
(a) I=1mA (b) I<1mA (c) I>1mA 7．晶体管能够放大的外部条件是___(c)___。
(a) 发射结正偏，集电结正偏 (b) 发射结反偏，集电结反偏 (c) 发射结正偏，集电结反偏8．温度升高，晶体管输出特性曲线___(a)___。
(a) 上移 (b) 下移 (c) 不变D9．测得晶体管在放大电路中三个电极对地的电压分别为-2V 、-8V 、-2.2V ，则该管为__b__。
(a) NPN 型锗管 (b) PNP 型锗管 (c) PNP 型硅管 10．11．在多级放大电路中，不能抑制零点漂移的是___(c)____多级放大电路。
(a) 阻容耦合 (b) 变压器耦合 (c) 直接耦合 (d) 光电耦合12．对于多级放大电路，其通频带与组成它的任何一级单级放大电路相比___(b)____。

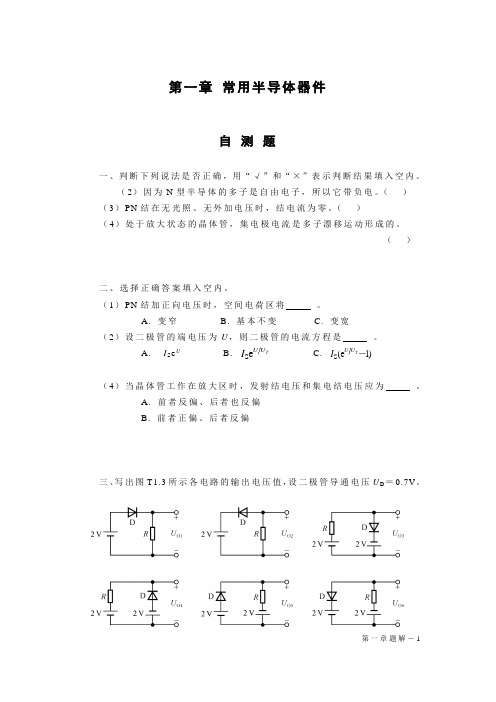

第一章 常用半导体器件自 测 题一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。
（2）因为N 型半导体的多子是自由电子，所以它带负电。
（ ）（3）PN 结在无光照、无外加电压时，结电流为零。
（ ）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
（ ）二、选择正确答案填入空内。
（1）PN 结加正向电压时，空间电荷区将 。
A. 变窄B. 基本不变C. 变宽（2）设二极管的端电压为U ，则二极管的电流方程是 。
A. I S e UB. T U U I eS C. )1e (S －T U U I（4）当晶体管工作在放大区时，发射结电压和集电结电压应为 。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏三、写出图T1.3所示各电路的输出电压值，设二极管导通电压U D ＝0.7V 。
图T1.3六、电路如图T1.6所示，V C C＝15V，β＝100，U B E＝0.7V。
试问：（1）R b＝50kΩ时，u O＝？（2）若T临界饱和，则R b≈？习题1.1选择合适答案填入空内。
（1）在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。
A. 五价B. 四价C. 三价（2）当温度升高时，二极管的反向饱和电流将。
A. 增大B. 不变C. 减小（3）工作在放大区的某三极管，如果当I B从12μA增大到22μA时，I C从1mA变为2mA，那么它的β约为。
A. 83B. 91C. 1001.2 能否将1.5V的干电池以正向接法接到二极管两端？为什么？1.3 电路如图P1.3所示，已知u i＝10sinωt(v)，试画出u i与u O的波形。
设二极管正向导通电压可忽略不计。
图P1.3解图P1.31.13 有两只晶体管，一只的β＝200，I C E O＝200μA；另一只的β＝100，I C E O＝10μA，其它参数大致相同。
你认为应选用哪只管子？为什么？1.15测得放大电路中六只晶体管的直流电位如图P1.15所示。
、填空（本题共20分，每空1分）：1. _________________________________________________ 整流电路的任务是__将交流电变成脉动直流电 __________________ ;滤波电路的任务是—滤除脉动直流电中的交流成分 ______________________ 。
2. 在PN 结的形成过程中，载流子的扩散运动是由于 ____________ _载流子的浓度差 而产生的，漂移运动是 ______ 内电场的电场力 —作用下产生的。
3. 放大器有两种不同性质的失真，分别是 _____ _线性 失真和非线性 失真。
4. 在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是_耦合电容__和旁路电容 _________ 的影响；使高频区电压增益下降的主要原因是__三极管的级间电容 __________ 的影响。
5. _________________________________________________________________ 在交流放大电路中，引入直流负反馈的作用是 _稳定静态工作点 _______________________________________________________________________ ;引入交流负反馈的作用是 —稳定增益、抑制非线性失真、—改变输入输岀电阻、展宽频带、抑制干扰和噪声 __。
6. _______________________________________ 正弦波振荡电路一般由 选频网络 ________________ 、__放大电路 __________ 、正反馈网络 ______________________________________________ 、__稳幅电路 _________ 这四个部分组成。
7. ______________________________________________________________________________________________________ 某多级放大器中各级电压增益为：第一级 25dB 、第二级15dB 、第三级60dB ，放大器的总增益为 _100 ________________________________ ，总的放大倍数为 __________ 。
模电期末考试试题及答案模拟电子技术期末考试试题一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 无穷大B. 0欧姆C. 1欧姆D. 10欧姆2. 以下哪个不是模拟信号的特点？A. 连续变化B. 离散变化C. 随时间变化D. 可表示声音3. 一个共射放大电路的静态工作点是：A. 0VB. 5VC. 12VD. 取决于电源电压4. 负反馈在放大器中的作用是：A. 增加增益B. 降低增益C. 增加失真D. 稳定工作点5. 以下哪个不是模拟电子电路中的滤波器？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器二、填空题（每空2分，共20分）6. 运算放大器的_________端是虚拟地，即电压为0V。
7. 电压跟随器的特点是_________，输出阻抗小。
8. 一个理想的电压源的内阻是_________。
9. 模拟乘法器常用于实现_________和_________。
10. 波形发生器电路可以产生_________、_________、_________等波形。
三、简答题（每题10分，共30分）11. 解释什么是差分放大器，并简述其主要优点。
12. 描述一个基本的RC低通滤波器的工作原理。
13. 什么是振荡器？请列举至少两种常见的振荡器类型。
四、计算题（每题15分，共30分）14. 给定一个共射放大电路，其静态工作点为VB=10V，VC=20V，VE=5V，β=100。
假设晶体管的饱和压降VBE=0.7V，计算该电路的静态工作电流IE。
15. 设计一个简单的RC低通滤波器，要求截止频率为1kHz，输入信号频率为10kHz，计算所需的电阻和电容值。
答案：一、选择题1. A2. B3. D4. B5. D二、填空题6. 反向输入7. 高输入阻抗，低输出阻抗8. 0欧姆9. 调幅、解调10. 正弦波、方波、三角波三、简答题11. 差分放大器是一种差动放大电路，它能够放大两个输入端之间的差值信号，而抑制共模信号。
模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。
a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。
已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd =A ，共模电压增益mV 5V mV,10,0i2i1c ===V A V ，则输出电压o V 为（ ）。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（ ）。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（ ）。
模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。
A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。
A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。
A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。
A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。
A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。
A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。
A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。
A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。
答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。
答案：高13. 运算放大器的输出电压范围受到限制。
答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。
答案：非线性15. 负反馈可以提高放大器的。
答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。
答案：阻容；变压器17. 差分放大电路由两个放大电路组成。
答案：对称18. 集成电路中的晶体管通常采用工艺制造。
答案：平面19. 模拟电路中的“地”是信号的点。
答案：参考20. 模拟乘法器可以用于实现调制。
1.双极型晶体管（BJT）工作在放大区时，其发射结处于偏置，集电结处于偏置。
2.射极输出器的输入信号从极间输入，而输出是从极间取出。
因此，射极输出器是一个共极放大器。
3.双端输出差动放大器在电路完全对称时，其共模增益为，共模抑制比为。
4.若两个输入信号电压的大小相等，极性相反，就称为输入信号。
5.为了稳定放大器的静态工作点，应引入负反馈；为了稳定放大器的性能，应引入负反馈。
6.如果在本征半导体中掺入少量三价元素，将产生，形成型半导体。
7.双极型晶体管BJT工作在饱和区时，其发射结处于偏置，集电结处于偏置。
8.多级放大电路有三种耦合方式，即阻容耦合，直接耦合，变压器耦合。
静态工作点相互独立的是电路，既能放大直流信号又能放大交流信号的电路是。
9.单级共射电路与两级共射放大电路比较，多极放大电路的电压放大倍数数值，下限频率f L，上限频率f H。
10.X f/X O表示反馈网络的；X O/X i表示放大器的放大倍数；`/XiXo表示放大器的放大倍数。
11.三种基本放大电路中，频率特性最好的是电路。
12.二极管的反向电阻比正向电阻，当温度升高时二极管的反电流。
13.双极型晶体管BJT工作在截止区时，其发射结处于偏置，集电结处于偏置。
14.在基本放大电路中，负载电阻R L阻值越小，则电压放大倍数的值，信号源内阻R S越大，则电压放大倍数的值。
15.在单管基本共射放大电路中为消除饱和失真，应使静态工作点Q点移，集电极静态电流。
16. 若两个输入信号电压的大小 ，极性 ，就称为共模输入信号。
17. 双端输出差动放大器在电路完全对称时，其共模增益为 ，共模抑制比为 。
18. 对于单管共射放大电路，当 f ＝ f L 时，oU 与i U 相位关系是 。
当f ＝ f H 时，oU 与i U 的相位关系是 。
19. 二极管的正向电阻比反向电阻 ，当温度升高时二极管的正向压降 。
20. 双极型晶体管BJT 工作在饱和区时，其发射结处于 偏置，集电结处于 偏置。
坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。
2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。
3．放大器有两种不同性质的失真，分别是__________失真和__________失真。
4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。
5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。
6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。
8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9．某放大电路的对数幅频特性如图1所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。
图1二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。
2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。
4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。
