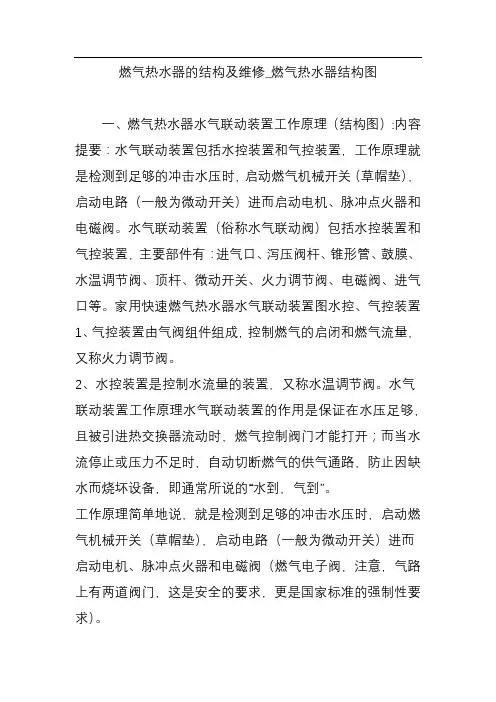

燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2、水控装置是控制水流量的装置，又称水温调节阀。

水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。

当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。

家用燃气热水器工作原理与维修This manuscript was revised by the office on December 22, 2012热水器工作原理示意如图1。

工作程序如下：1．反时钟旋转燃气开关，井向下按，可以看见高压产生器发出的脉冲火花--同时电磁阀DF动作打开燃气通道-- 点燃长明火。

2．反时钟转动水温开关，自来水经由水膜阀打开水气联动装置，把燃气送到主燃烧器，由长明火引燃产生大火，冷水在燃烧室通过高效热交换器后立即变成热水。

电气控制部分见图2，虚线左边是熄火、缺氧保护及快速启动时间补偿电路，右边是高压产生器。

保护部分由熄火保护热偶RT1，缺氧保护热偶RT2及电磁触DF和时间补偿电路T1、T2、R1、C1、D1组成，RT1、RT2反向串联，两个热偶的合成电流作用在电磁阀绕组上，RT1装在长明火旁，由长明火加热，当K合上(按下)时，电池E通过D1对C1充电，C1端负压上升，使T1、T2导通，电磁阀绕组有电流流过而动作，打开燃气通道，同时，高压产生器的火花点燃长明火，长明火对RT1加热，使RT1产生电流，此电流也流过电磁阀绕组，维持电磁阀工作，此时，松开开关K，电磁阀仍然维持工作，形成自锁，长明火用以随时点燃主燃烧器，由于长明火为微弱小火，有可能因风吹或其它原因熄灭，RT1失去热源，不产生电流，电磁阀自动关闭燃气通道，以免燃气外泄造成意事故。

缺氧保护热偶RT2装在燃烧室上方，热水器正常工作时，RT2只产生少量电流，此电流抵消了小部分RT1产生的电流，不影响电磁阀自锁，当外界氧气不足(空气中含氧降到17%～19％)时，燃烧室不能充分燃烧，火焰变红拉长，RT2被拉长的火焰加热，产生较大电流，几乎完全抵消RT1的电流，使电磁阀关闭，起保护作用。

高压产生器为普通的脉冲发生器点火电路。

1．高压发生器部分1、按下点火开关无火花：首先检查电池电压应大于1．3V、电池极性及接触不良，若无以上情况，则须检查高压产生器，高压产生器正常工作时，应听到振荡器T3发生的啸叫声(声小)和高压火花的啪啪声。

燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2、水控装置是控制水流量的装置，又称水温调节阀。

水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。

当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。

热水器工作原理示意如图1。

工作程序如下:1.反时钟旋转燃气开关,井向下按,可以瞧见高压产生器发出的脉冲火花--同时电磁阀DF动作打开燃气通道-- 点燃长明火。

2.反时钟转动水温开关,自来水经由水膜阀打开水气联动装置,把燃气送到主燃烧器,由长明火引燃产生大火,冷水在燃烧室通过高效热交换器后立即变成热水。

电气控制部分见图2,虚线左边就是熄火、缺氧保护及快速启动时间补偿电路,右边就是高压产生器。

保护部分由熄火保护热偶RT1,缺氧保护热偶RT2及电磁触DF与时间补偿电路T1、T2、R1、C1、D1组成,RT1、RT2反向串联,两个热偶的合成电流作用在电磁阀绕组上,RT1装在长明火旁,由长明火加热,当K合上(按下)时,电池E通过D1对C1充电,C1端负压上升,使T1、T2导通,电磁阀绕组有电流流过而动作,打开燃气通道,同时,高压产生器的火花点燃长明火,长明火对RT1加热,使RT1产生电流,此电流也流过电磁阀绕组,维持电磁阀工作,此时,松开开关K,电磁阀仍然维持工作,形成自锁,长明火用以随时点燃主燃烧器,由于长明火为微弱小火,有可能因风吹或其它原因熄灭,RT1失去热源,不产生电流,电磁阀自动关闭燃气通道,以免燃气外泄造成意事故。

缺氧保护热偶RT2装在燃烧室上方,热水器正常工作时,RT2只产生少量电流,此电流抵消了小部分RT1产生的电流,不影响电磁阀自锁,当外界氧气不足(空气中含氧降到17%～19％)时,燃烧室不能充分燃烧,火焰变红拉长,RT2被拉长的火焰加热,产生较大电流,几乎完全抵消RT1的电流,使电磁阀关闭,起保护作用。

高压产生器为普通的脉冲发生器点火电路。

1.高压发生器部分1、按下点火开关无火花:首先检查电池电压应大于 1.3V、电池极性及接触不良,若无以上情况,则须检查高压产生器,高压产生器正常工作时,应听到振荡器T3发生的啸叫声(声小)与高压火花的啪啪声。

若有啸叫声,则故障在D2后面,若无啸叫声,断开D2后有啸叫声,则D2后面有短路现象;断开D2仍无啸叫声,故障在振荡器本身,检查晶体管Tl及变压器Trl有否短路或断路。

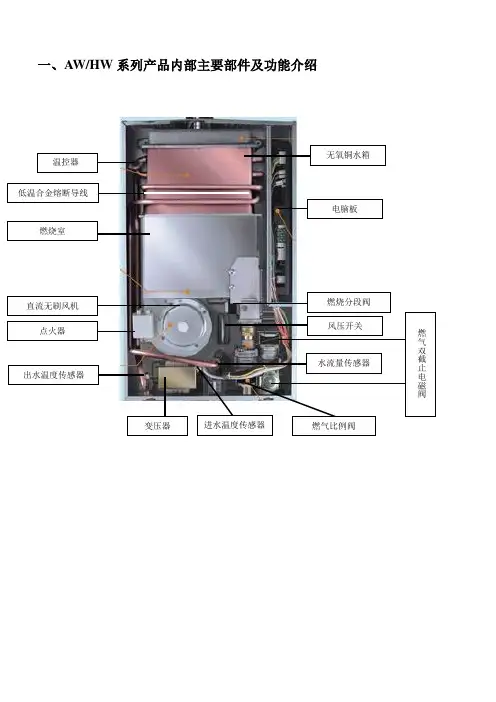

一、A W/HW系列产品内部主要部件及功能介绍主要部件功能介绍：1、无氧铜水箱：水箱又名热交换器，主要由盘管、箱体、换热片三部分组成，主要功能是将燃烧过程中产生的高温烟气中的大部分热量转换成水的热量。

目前市场上的水箱主要有浸锡铜和无氧铜两种，无氧铜水箱相对浸锡铜水箱而言，具有热效率高（节能）、环保、使用寿命长等特点。

2、电脑板：华帝电脑板里的电脑芯片是原装进口美国国家半导体军用类芯片，他主要起到接收信号、记忆储存、精确运算、发出指令的作用。

3、燃烧分段阀：燃烧分段阀是燃气热水器中电磁阀的一种，主要起到控制火排的作用，由于图片中热水器的火排为2/4排，所以只需要一个燃烧分段阀就可以控制了，就像一条线段要分成两段，中间需要一个点的比方一样。

4、风压开关：风压开关有两个探测点，一个探测热水器出烟口的压力，一个探测风机进风口的压力，主要起到风压过大保护的作用。

国标规定：强排热水器的风压过大保护功能的标准为不低于80Pa，此标准的意思也就是说热水器的抗阻能力不能低于80 Pa，一般品牌都低于90 Pa，而华帝高端热水器的抗阻能力都在90 Pa——110 Pa之间，比一般品牌防倒灌风的能力要强。

5、燃气双截止电磁阀：又名燃气双安全阀，是燃气热水器中气路的总开关，正常工作时，两道阀门同时开和关，如果其中一个电磁阀坏了，那么另一个电磁阀可以继续控制，这样一来比其他品牌的燃气单截止电磁阀要更安全。

6、燃气比例阀：华帝燃气热水器中的燃气比例阀是进口全球最先进的日本三国公司原装燃气比例阀，它主要起到根据电脑板发出的指令自动调节火力大小的作用，从而代替了普通机械式热水器需要用手调节火力大小的麻烦。

7、三路传感器：水流量传感器：又名水流转子传感器，内部有一个小叶轮，通过对转速的探测来识别水压的大小，同时将信号传递给电脑板。

进水温度传感器：主要探测自来水的温度并将信号传递给电脑板。

出水温度传感器：主要探测出水的的温度并传递给电脑板。

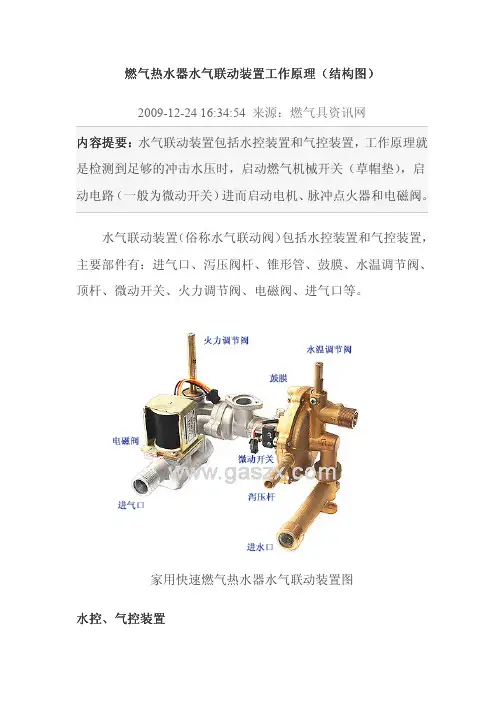

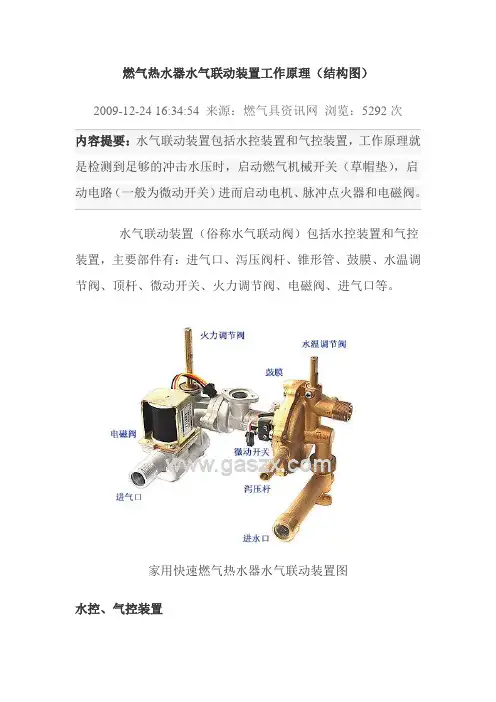

燃气热水器水气联动装置工作原理（结构图）2009-12-24 16:34:54 来源：燃气具资讯网浏览：5292次内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2、水控装置是控制水流量的装置，又称水温调节阀。

水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。

当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。

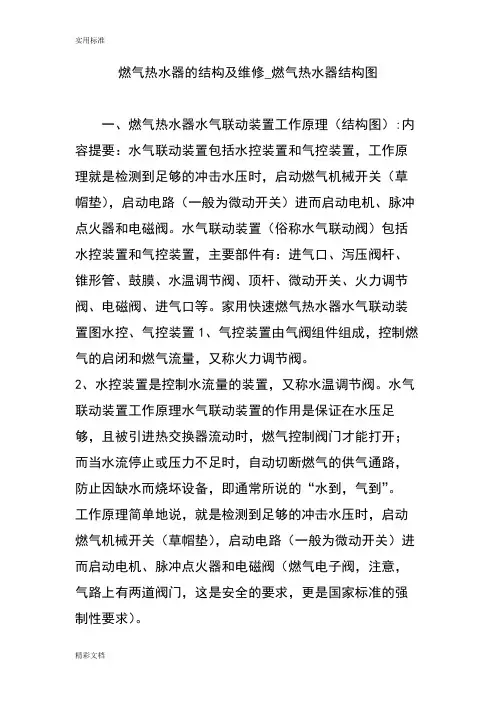

燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2、水控装置是控制水流量的装置，又称水温调节阀。

水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。

当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。

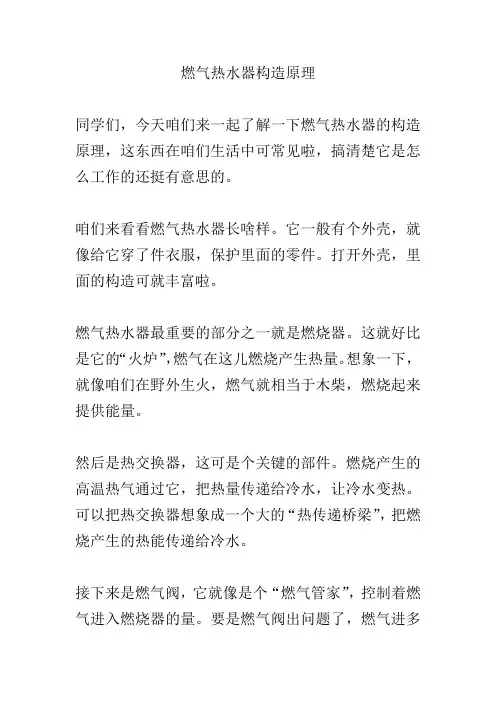

燃气热水器构造原理同学们，今天咱们来一起了解一下燃气热水器的构造原理，这东西在咱们生活中可常见啦，搞清楚它是怎么工作的还挺有意思的。

咱们来看看燃气热水器长啥样。

它一般有个外壳，就像给它穿了件衣服，保护里面的零件。

打开外壳，里面的构造可就丰富啦。

燃气热水器最重要的部分之一就是燃烧器。

这就好比是它的“火炉”，燃气在这儿燃烧产生热量。

想象一下，就像咱们在野外生火，燃气就相当于木柴，燃烧起来提供能量。

然后是热交换器，这可是个关键的部件。

燃烧产生的高温热气通过它，把热量传递给冷水，让冷水变热。

可以把热交换器想象成一个大的“热传递桥梁”，把燃烧产生的热能传递给冷水。

接下来是燃气阀，它就像是个“燃气管家”，控制着燃气进入燃烧器的量。

要是燃气阀出问题了，燃气进多进少就不受控制啦，热水器可能就没法正常工作。

还有风机，它的作用可不小。

风机能把燃烧产生的废气排出去，就像一个大力士，把不好的气体都“推”出去，保证咱们使用热水器的时候安全又舒适。

再来说说控制系统，这就像是热水器的“大脑”。

它能感知水温、水流等情况，然后指挥各个部件工作。

比如说，它感觉到水温不够热，就会让燃气阀多放些燃气，让燃烧更猛烈，把水加热得更热。

那燃气热水器到底是怎么工作的呢？当咱们打开热水龙头，水流传感器就感觉到有水流动啦，然后它会告诉控制系统。

控制系统就像接到命令一样，打开燃气阀，让燃气进入燃烧器。

同时，点火装置会把燃气点燃，开始燃烧。

燃烧产生的热量经过热交换器，把冷水加热。

这时候，温度传感器会一直监测水温，如果水温达到了咱们设定的温度，控制系统就会调整燃气阀，让燃烧的强度保持稳定，保证水温不变。

如果水温还不够，它就会让燃气阀再多放些燃气，继续加热。

给大家举个例子，比如说冬天的时候，咱们想要很热的水来洗澡，把水温设定得比较高。

燃气热水器接收到这个指令后，就会努力工作，让燃烧更旺，给咱们提供足够热的水。

同学们，了解了燃气热水器的构造原理，咱们以后要是遇到一些小问题，说不定自己就能大概知道是哪儿出了毛病。

燃气快速热水器的结构及原理内容提要：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。

外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置/水流量电子传感器（霍尔开关）；控制系统。

查看热水器构造及各部件名称家用燃气快速热水器结构图（平衡式）家用燃气快速热水器的结构l、外壳2、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。

②排气筒应由不可燃、耐热、耐腐蚀材料制成。

③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。

2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置3、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔4、热交换器（俗称水箱）5、水控、气控装置6、水气联动装置水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

1）压差式2）干簧管（或霍尔）式：采用磁钢感应干簧管（霍尔开关）。

7、控制系统家用燃气燃烧器具电子控制器至少有一个火焰检测装置和一个控制装置组成，控制器除具有电脉冲点火、熄火保护和安全中断功能外，还可能有出水恒温、过热保护、防止不完全燃烧保护、再点火、再启动、显示、报警、遥控与闭锁等功能。

1）家用燃气燃烧器具电子控制器类型：①时序控制器。

②数字控制器。

③模糊控制器。

2）感应元件热水器常用感应元件有火焰离子感应针、热电偶、温控器、微动开关和干簧管（或霍尔）等其作用是将反映热水器工作情况的有关信息转换成电信号，以便实现对热水器的工作态况进行控制。
