燃气热水器(结构图)

燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2、水控装置是控制水流量的装置，又称水温调节阀。

水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。

当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。

燃气热水器的工作原理与内部结构
燃气热水器的工作原理是利用燃气燃烧产生的热量加热水流，从而提供热水。

燃气热水器的内部结构主要包括燃烧腔、换热器、水路系统和控制系统。

1. 燃烧腔：燃气热水器的燃烧腔负责燃烧燃气，通常包括燃气阀门、点火装置、燃气喷嘴和燃烧室。

燃气进入燃烧室后经过点火装置点燃，产生火焰。

2. 换热器：燃气热水器的换热器负责将燃烧产生的热量传递给流经的水流，实现水的加热。

通常有双层换热器，燃气在外层管道中燃烧，水流在内层管道中流动，通过燃烧产生的热量传递给水流。

3. 水路系统：燃气热水器的水路系统负责供水和排放热水。

通常包括供水管道、热水出口、冷水进口、热水水路和冷水水路等。

冷水进入冷水水路，经过内层管道，同时热水从外层管道流出，供应给使用者。

4. 控制系统：燃气热水器的控制系统负责监控和控制燃气热水器的运行。

通常包括点火控制、温度控制和安全保护等功能。

燃气热水器的控制系统能够自动检测和调整燃气燃烧和水的温度，保证热水的稳定供应，并具备过热保护、压力保护等安全功能。

总之，燃气热水器通过燃烧燃气产生热量，利用换热器将热能传递给水流，通过
水路系统供应热水，通过控制系统实现自动控制和保护，从而实现热水的加热和供应。

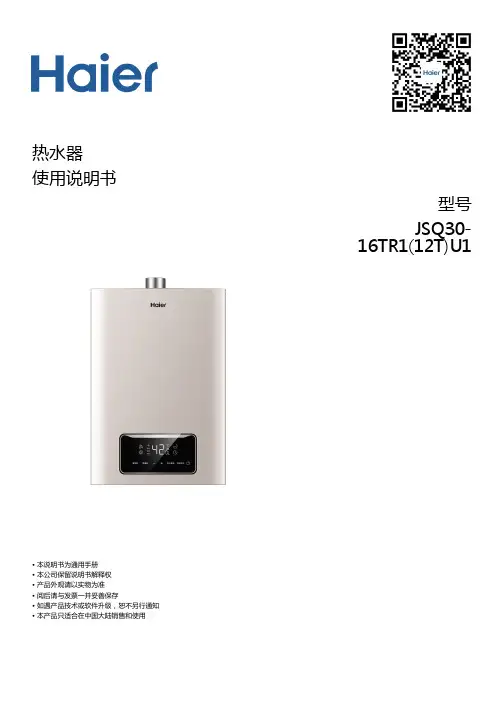

热水器使用说明书型号JSQ30-16TR1(12T)U1• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 内部结构图1 1.1.2. 电气原理图11.2. 技术参数12. Wi-Fi连接3 2.1. 应用下载32.2. 绑定流程33. 使用说明4 3.1. 注意事项4 3.1.1. 电气方面4 3.1.2. 使用方面4 3.1.3. 维护方面4 3.2. 安装指南4 3.2.1. 装箱单4 3.2.2. 安装示意图5 3.2.3. 安装注意事项5 3.2.4. 安装方法6 3.3. 控制面板10 3.3.1. 控制面板103.3.2. 功能介绍114. 售后服务13 4.1. 用户须知13 4.2. 疑难解答13 4.2.1. 故障代码13 4.3. 清洗保养14 4.4. 保修说明14 4.5. 一键报修141. 产品介绍1.1. 产品部件1.1.1. 内部结构图结构图仅供参考，厂家变动不做另行通知，以实物为准。

1.1.2. 电气原理图1.2. 技术参数产品型号JSQ30-16TR1(12T)U1燃气种类天然气12T额定燃气压力2000Pa能效等级2级额定热负荷30.0kW额定最小热负荷≤9.5kW 点火方式电脉冲放电点火适用水压0.02~1.0MPa启动水量≥2.7L/min 额定产热水能力13kg/min接头规格：燃气管接头G1/2接头规格：冷/热水管接头G1/2接头规格：回水接头G1/2额定电功率见铭牌额定电压/频率~220V/50Hz 水泵扬程9.5±1m 外接循环管长度120m外接循环管高度差≤4m外接循环管内径≥20mm热水器净重/毛重见包装箱条码外壳防护等级见铭牌外形尺寸（长×宽×高）540mm×370mm×150mm 能效等级2级2. Wi-Fi连接2.1. 应用下载海尔物联网燃气热水器需配套海尔独立研发的客户端使用，请扫描文字下方二维码或应用市场搜索“海尔智家”APP进行下载。

燃气热水器的工作原理与内部结构
燃气热水器是利用燃气燃烧产生热能，通过热交换器将水加热的设备。

它的工作原理和内部结构主要包括以下几个部分：
1. 点火系统：燃气热水器的点火系统一般由电子点火器和点火电极组成。

当开启热水龙头时，电子点火器开始工作，通过产生高频高压电火花，点燃燃气。

2. 燃烧系统：燃烧系统由燃气进气管道、燃气阀门、风门和主燃烧器组成。

当点火成功后，燃气阀门打开，通过气流控制器控制燃气的进气量，进入燃烧室。

同时，风门调节进入燃烧室的氧气量，确保燃气能够完全燃烧。

3. 热交换器：燃气热水器的热交换器通常采用铜管或不锈钢制成。

当燃烧产生高温气体时，热交换器将热能传递给经过管道流动的冷水，从而将冷水加热为热水。

4. 排烟系统：燃气热水器的排烟系统包括烟管、烟道和烟囱。

燃气燃烧后产生大量烟气，通过排烟系统将烟气排出室外，确保室内空气清洁。

5. 温控系统：温控系统通过温度传感器测量加热水温度，然后通过控制阀门调节燃气的进气量，以保持热水的温度稳定。

总之，燃气热水器的工作原理是通过燃烧燃气产生热能，然后通过热交换器将热能传递给冷水，达到加热水的目的。

内部结
构包括点火系统、燃烧系统、热交换器、排烟系统和温控系统等部分。

家用燃气快速热水器的结构及原理（附图）内容提要：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。

目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置/水流量电子传感器（霍尔开关）；控制系统。

查看热水器构造及各部件名称家用燃气快速热水器结构图（平衡式）家用燃气快速热水器的结构l、外壳2、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。

②排气筒应由不可燃、耐热、耐腐蚀材料制成。

③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。

2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置3、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔4、热交换器（俗称水箱）5、水控、气控装置6、水气联动装置水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

1）压差式2）干簧管（或霍尔）式：采用磁钢感应干簧管（霍尔开关）。

7、控制系统家用燃气燃烧器具电子控制器至少有一个火焰检测装置和一个控制装置组成，控制器除具有电脉冲点火、熄火保护和安全中断功能外，还可能有出水恒温、过热保护、防止不完全燃烧保护、再点火、再启动、显示、报警、遥控与闭锁等功能。

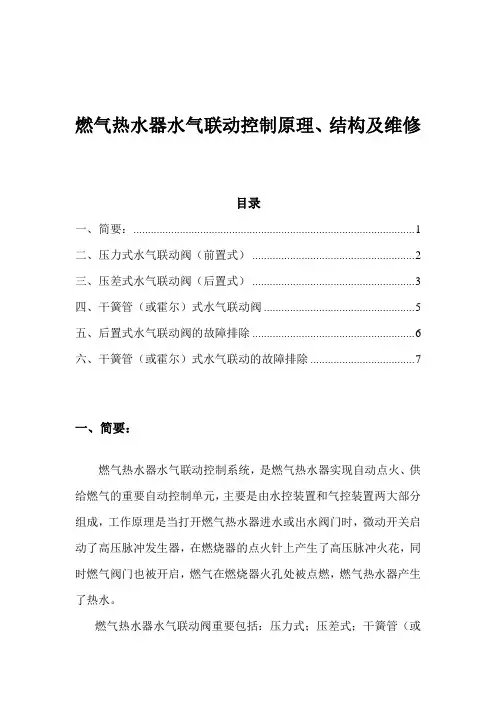

燃气热水器水气联动控制原理、结构及维修目录一、简要： (1)二、压力式水气联动阀（前置式） (2)三、压差式水气联动阀（后置式） (3)四、干簧管（或霍尔）式水气联动阀 (5)五、后置式水气联动阀的故障排除 (6)六、干簧管（或霍尔）式水气联动的故障排除 (7)一、简要：燃气热水器水气联动控制系统，是燃气热水器实现自动点火、供给燃气的重要自动控制单元，主要是由水控装置和气控装置两大部分组成，工作原理是当打开燃气热水器进水或出水阀门时，微动开关启动了高压脉冲发生器，在燃烧器的点火针上产生了高压脉冲火花，同时燃气阀门也被开启，燃气在燃烧器火孔处被点燃，燃气热水器产生了热水。

燃气热水器水气联动阀重要包括：压力式；压差式；干簧管（或霍尔）式。

二、压力式水气联动阀（前置式）压力式水气联动阀只能使用进水阀门控制燃气的点火和供气，早前的前制式燃气热水器就是这种控制方式，现已全部淘汰停用。

压力式水气联动阀是当进水阀开启时，隔膜受到水压推力而移动，打开燃气活塞，燃气进入燃烧器。

当关闭进水阀或因故突然断水时，联动阀中水压迅速下降，在弹簧作用下，燃气阀关闭，燃烧器自动熄灭。

前制式燃气热水器若遇到热水软管弯曲扭结或被堵塞、出水阀关闭时燃气仍正常供给，燃烧器会继续燃烧，严重时会发生着火爆炸等事故。

前置式水气联动阀装置图如下：前置式水气联动阀装置图三、压差式水气联动阀（后置式）与压力式不同之处是在隔膜间设置了节流孔，在水流流过节流孔时，在隔膜两侧产生了水的压力差，由压力差来开闭燃气活塞，从而控制燃气。

因节流孔内径固定，当经过节流孔时，水的流速越快，节流孔两侧所产生的压力差就越大，燃气阀口开启程度就越大，这样就保证了进入燃烧燃气的流量随进水量呈正比变化，以保证热水器出水温度不会产生太大的波动。

当进水或出水水阀关闭时，水流动停止，隔膜两侧压差消失，燃气阀活塞右移，切断气源，燃烧器熄灭。

后置式水气联动阀也是目前市场上普遍存在的一种控制方式。

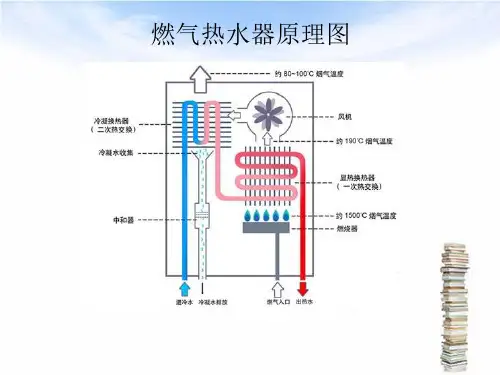

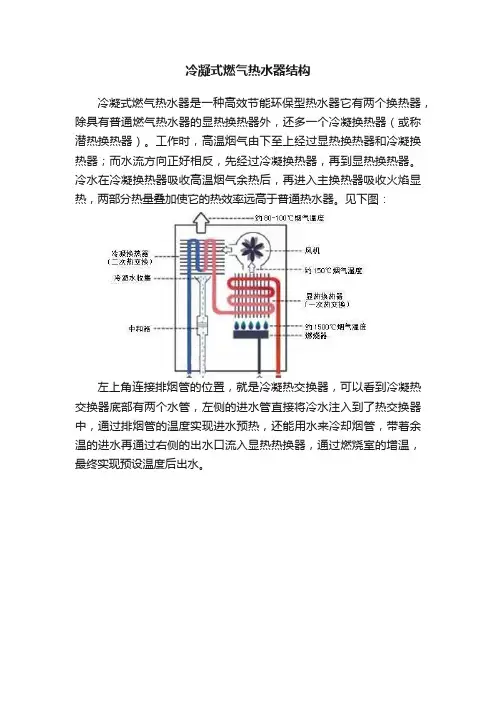

冷凝式燃气热水器结构冷凝式燃气热水器是一种高效节能环保型热水器它有两个换热器，除具有普通燃气热水器的显热换热器外，还多一个冷凝换热器（或称潜热换热器）。

工作时，高温烟气由下至上经过显热换热器和冷凝换热器；而水流方向正好相反，先经过冷凝换热器，再到显热换热器。

冷水在冷凝换热器吸收高温烟气余热后，再进入主换热器吸收火焰显热，两部分热量叠加使它的热效率远高于普通热水器。

见下图：左上角连接排烟管的位置，就是冷凝热交换器，可以看到冷凝热交换器底部有两个水管，左侧的进水管直接将冷水注入到了热交换器中，通过排烟管的温度实现进水预热，还能用水来冷却烟管，带着余温的进水再通过右侧的出水口流入显热热换器，通过燃烧室的增温，最终实现预设温度后出水。

冷凝热交换器(潜热换热器)内部结构冷凝热交换器连接的进、出水管,中间的为冷凝水出水管恒温和冷凝都是强排机里面的一种，普通强排跟恒温的区别是控制方式，恒温热水器用人工或自动控制方法保持温度值的恒定不变。

所设定的温度值不受其它因素的影响，也使初期设定的温度与任何一时刻的温度相同或者相近似。

恒温机对温度的控制比普通强排机更准确，更方便。

而冷凝是在恒温的基础上增加了节能的配置，是当前最节能、最环保的产品。

冷凝燃气热水器跟普通燃气热水器相比，多增加了一级冷凝换热器，通过吸收高温烟气而预热冷水。

无氧铜水箱冷凝式热水器由于其工作原理之故(高温烟气是需要与冷凝管内流经的冷水进行换热的，便会产生冷凝水)，在供给热水的同时会产生带腐蚀作用的冷凝水。

这些冷凝水如果不及时排出热水器，会腐蚀热水器。

如果将冷凝水排出热水器，又会对周围环境带来污染，以及腐蚀下水管道。

为了解决上述问题，冷凝式热水器一般都会配置一个中和器，和放置在中和器装置中的中和剂。

中和器是利用碱性的中和剂碳酸钙如方解石、白云石等，中和酸性的冷凝水，彻底消除冷凝水对设备或环境的危害。

所以冷凝式热水器比其它热水器多一条冷凝水出水管。

中和器内部那么冷凝式热水器是一款理想的热水器吗?老百姓对节能的理解还只限于省钱上;其原理是利用热水器排烟管的热量再进行一次热交换,前一个热交换器吸收热量后剩下的150℃烟气再经过第二个热交换器再吸收热量，最终烟气的温度下降到约50℃排放出去。

一、A W/HW系列产品内部主要部件及功能介绍主要部件功能介绍：1、无氧铜水箱：水箱又名热交换器，主要由盘管、箱体、换热片三部分组成，主要功能是将燃烧过程中产生的高温烟气中的大部分热量转换成水的热量。

目前市场上的水箱主要有浸锡铜和无氧铜两种，无氧铜水箱相对浸锡铜水箱而言，具有热效率高（节能）、环保、使用寿命长等特点。

2、电脑板：华帝电脑板里的电脑芯片是原装进口美国国家半导体军用类芯片，他主要起到接收信号、记忆储存、精确运算、发出指令的作用。

3、燃烧分段阀：燃烧分段阀是燃气热水器中电磁阀的一种，主要起到控制火排的作用，由于图片中热水器的火排为2/4排，所以只需要一个燃烧分段阀就可以控制了，就像一条线段要分成两段，中间需要一个点的比方一样。

4、风压开关：风压开关有两个探测点，一个探测热水器出烟口的压力，一个探测风机进风口的压力，主要起到风压过大保护的作用。

国标规定：强排热水器的风压过大保护功能的标准为不低于80Pa，此标准的意思也就是说热水器的抗阻能力不能低于80 Pa，一般品牌都低于90 Pa，而华帝高端热水器的抗阻能力都在90 Pa——110 Pa之间，比一般品牌防倒灌风的能力要强。

5、燃气双截止电磁阀：又名燃气双安全阀，是燃气热水器中气路的总开关，正常工作时，两道阀门同时开和关，如果其中一个电磁阀坏了，那么另一个电磁阀可以继续控制，这样一来比其他品牌的燃气单截止电磁阀要更安全。

6、燃气比例阀：华帝燃气热水器中的燃气比例阀是进口全球最先进的日本三国公司原装燃气比例阀，它主要起到根据电脑板发出的指令自动调节火力大小的作用，从而代替了普通机械式热水器需要用手调节火力大小的麻烦。

7、三路传感器：水流量传感器：又名水流转子传感器，内部有一个小叶轮，通过对转速的探测来识别水压的大小，同时将信号传递给电脑板。

进水温度传感器：主要探测自来水的温度并将信号传递给电脑板。

出水温度传感器：主要探测出水的的温度并传递给电脑板。

燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2、水控装置是控制水流量的装置，又称水温调节阀。

水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。

当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。
