燃气热水器的结构及原理

燃气热水器水气联动装置工作原理（ 燃气热水器水气联动装置工作原理（结构图） 结构图） 2009-12-24 16:34:54 来源：燃气具资讯网 内容提要： 内容提要：水气联动装置包括水控装置和气控装置，工作原理就 是检测到足够的冲击水压时，启动燃气机械开关（草帽垫） ，启 动电路 （一般为微动开关） 进而启动电机、 脉冲点火器和电磁阀。 水气联动装置 （俗称水气联动阀） 包括水控装置和气控装置， 主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、 顶杆、微动开关、火力调节阀、电磁阀、进气口等。
总开关，打火器得电工作，开始打火，同时打开电磁阀。电磁阀也打开了，煤气 就可以通过第二道关卡进入燃烧盘，遇到火花燃烧，开始烧水。 以上是基本的启动过程。平时最常见的故障是不燃烧。碰到这个问题时可以按照 以下思路去推断： 如果水压正常， 但热水笼头或淋浴器水压异常， 有可能是热水笼头或淋浴器脏堵， 清理一下恢复正常水压即可。 如果出水口水压正常，就看打不打火。如果听不到打火的声音，先看电池是否接 触不良或者没有电，电池没有问题的话，多数是水控电源总开关接触不良。打开 热水器外壳，很容易看到装在热水器下部的水控电源总开关，黑色塑料的，右侧 面还有一片小铁片压着一个小触点，压着是关，松开是开。可以用指甲往右掰小 铁片， 人为松开开关， 正常的话就会立即打火， 如果没有打火， 多数是该开关坏， 这一开关的损坏率很高。这一开关价格不贵，买一个换上即可。 如果是听到打火声，就要看是燃烧一下就熄灭，还是一点动静也没有。如果是前 者，说明电磁阀打开了一下，然后又关起来，靠近热水器一般都可以听到电磁阀 打开的很小的“笃”声。如果是后者一般是电磁阀根本没有打开，多数是打火器 坏了，换一个即可，电磁阀一般不会损坏，也就是损坏率低。但是由于劣质热水 器使用劣质材料做电磁阀拉杆，容易生锈，产生拉杆运动不畅，致使电磁阀无法 打开，不过可以拆开刮锈放摩托车机油，滑动滑动就可以恢复正常。燃烧一下就 熄灭说明打火器能够正常工作一下子。出现这种现象与打火器的节能设计有关。 学过电工学的人就会知道，电磁铁启动的时候需要较大的电流，启动后只要较小 的维持电流即可。打火器控制电磁阀的打开就有两个路电流，而电磁阀也是有两 组工作线圈的。 刚启动时一般是两路都有电流流出， 这样能够让电磁阀顺利打开， 打开后就不需要这么大的电流了，就把叫做启动电路的那路关掉。启动电流一般 较大，单独就可以启动电磁阀。讲到这里大家就应明白了燃烧一下就熄灭应该是 维持电流有问题。维持电路异常要么是电池电压太低，要么是打火器有问题，换 一个。市场上一些抵挡的燃气热水器经常会出现这一故障。如果你有电器维修的 本领，也可以自己维修打火器。 如果碰到开水后燃烧正常，同时打火指示灯亮，但打火不断，然后过十秒种左右 打火停止，同时停止燃烧。一般是打火器的燃烧检测回路有问题，多数是探针与

燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2、水控装置是控制水流量的装置，又称水温调节阀。

水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。

水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。

由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。

保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。

当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。

燃气热水器的工作原理与生产厂家(一)燃气热水器的工作原理与生产厂家随着人们对舒适生活的追求，燃气热水器已经成为家庭必备的家电之一。

它不仅能够给人们带来温暖舒适的沐浴体验，而且能够在家庭用水过程中，为人们节约大量的电费。

那么，燃气热水器是如何工作的呢？又有哪些生产厂家呢？本篇文章将对此进行详细解析。

一、燃气热水器的工作原理燃气热水器是按照燃烧天然气的方式来产生热水的。

它主要由点火器、主燃烧器、燃气控制阀、水控制阀、水路系统等部分组成。

其工作原理如下：1. 点火器：当使用者转动开关时，点火器就会发出火星，点燃燃气控制阀中的气体，使其流入主燃烧器。

2. 主燃烧器：主燃烧器是燃气热水器中最重要的部分，它的作用是将燃气和空气混合，形成一个适宜的爆炸区域，并且向其中喷泉火焰，使这个区域内温度升高，燃气热水器中的水也随之升温。

3. 燃气控制阀：燃气控制阀主要作用是控制燃气的进出，同时根据不同的需求，灵活地进行开关。

通常情况下，使用者可以在自己需要的时间进行关闭或开启。

4. 水控制阀：水控制阀的作用是调节水流量和温度，当水温达到设定值时，就会关闭燃气控制阀。

二、燃气热水器的生产厂家目前，国内的燃气热水器品牌很多，常见的有格力、海尔、美的、新飞等品牌。

下面简单介绍一下这几个品牌。

1. 格力：作为国内大型家电厂商，格力燃气热水器凭借其高质量、高性能，受到了消费者的一致好评。

同时，格力的燃气热水器还拥有独特的“制热器自清洁”功能，可以自动清理制热器内壁，确保燃气热水器的工作安全和卫生。

2. 海尔：作为中国家电企业之一，海尔的燃气热水器在市场上的表现也非常出色。

该品牌的燃气热水器不仅质量可靠，而且还具有多种智能控制技术，非常适合那些追求高品质的消费者使用。

3. 美的：美的燃气热水器也是国内知名的品牌之一。

其燃气热水器拥有众多的智能化功能，例如“健康快速热水”、“均热恒温”、“智能加水”等，可以让使用者享受到更加便捷、舒适的生活体验。

燃气热水器原理
燃气热水器的工作原理是利用燃烧燃气的热能加热水，从而供给使用者需
要的热水。

下面从燃气热水器的组成和工作流程两个方面详细介绍其工作原理。

一、燃气热水器的组成
燃气热水器主要由以下组成部分组成：
1、燃气系统：包括配气系统、燃气控制系统和燃气燃烧系统等组成
2、水路系统:包括水位检测器、进水阀、出水阀等组成
3、电路系统:包括温度传感器、电控系统、照明系统等组成
二、燃气热水器的工作流程
1、点火启动阶段
开启燃气电磁阀后，烟气通过燃气燃烧室时向分配管道中喷出混合燃料，
引起燃气燃烧。

由于燃气燃烧需要一定的点火能量，因此在此阶段需要引起点火。

所以，首先要开启点火电极和点火引线。

2、燃烧阶段
当点火电极接通时，电阻发生变化，点火电器将点火火花引到混合燃料中，点火引起混合燃料的燃烧。

燃气首先通过进气管道进入燃气燃烧室，经过调节
器的调节，使燃气量能够满足产生的热能需要，燃烧产生的高温气体通过烟管
排出，热量在热交换器中传递至水流，使水加热，水温升至预设温度即停止炭化。

3、停止状态
当水温达到预设温度后，燃烧器会熄灭，燃气热水器处于停止状态。

总体来说，燃气热水器的工作原理是利用燃烧燃气的热能加热水，从而供
给使用者需要的热水，具有高效、安全等优点。

维修实例 ［例１］ 樱花ＳＣＨ－１０２３燃气热水器，打开热水龙头能听到高压打火声， 听不到自吸阀吸合的声音，不着火，８秒钟后停止打火，再试又重复以上过程。 检修：拆下机盖，短接Ｗ１与Ｗ２端，发现打火针ＨＶ端不对Ｓ１反馈针置，发现打火针已松动，可在陶芯套中转动。更换双点 火针后再试，ＨＶ针直接能对Ｓ１针打火，能听到自吸阀吸合声，接通燃气、开热水龙头试 机，一切正常。 小结：由于长期使用，点火针在高温烧烤下容易在陶芯套中松动，造成与反馈针Ｓ １端距离过大，Ｓ１端接收不到打火信号，点火器就不能控制自吸阀吸合，燃气不能通过， 自然不会着火燃烧。 ［例２］ 樱花ＳＣＨ－１０２９液化气热水器，故障现象同上。 检修：拆下机盖，短接Ｗ１与Ｗ２端接线，发现打火针位置准确，就是听不到自吸 阀吸合的声音。用万用表测Ｖ、Ｈ端和Ａ、Ｈ端电压，发现有吸合脉冲和３Ｖ电压，怀疑自 吸阀不良，更换后故障依旧。最后关闭燃气总阀后拔掉液化气胶管，短接Ｗ１与Ｗ２能听到 自吸阀的吸合声，断定是液化气减压阀不良，更换减压阀后装上原来的自吸阀试机，故障排 除。 小结：由于液化气减压阀内皮圈有裂缝，导致减压阀高低压端泄漏，起不到减压作 用，液化气的高气压顶住自吸阀皮盖，点火器虽有正常的吸合电压也拉不动自吸阀，所以无 法着火。 ［例３］ 樱花ＳＣＨ－１０２３热水器，故障现象同上。 检修：拆下机盖，短接Ｗ１与Ｗ２线，打火正常，听不到自吸阀吸合的声音，拔掉 燃气胶管再试，“叭”地一声自吸阀吸合。按照例２方法更换液化气减压阀后开热水龙头能正 常着火工作，关闭后再开自吸阀又不吸合，拔掉胶管再试，又只能着火一次。测Ａ、Ｈ端电 压２．４Ｖ，再测电池盒＋、－端只有２．６Ｖ，很明显电池电力不足。再仔细检查指示灯， 发现靠灯处有一根电线脱落，焊接后换２节新干电池试机多次，每次均能正常着火。 小结：此例故障的直接原因，是电池电力不足，脉冲点火器输出电压在无燃气压力 时刚能拉动自吸阀，当加有正常燃气压力时就拉不动。由于指示灯线已脱落，用户便不知道 需要更换电池。 ［例４］ 樱花ＳＣＨ－１０２５燃气热水器，开机能打着火，８秒钟后自动熄灭， 再开机重复此现象，始终不能正常使用。 检修：拆下机盖，打开热水龙头观察着火情况，发现热水器着火后ＨＶ点火针依旧 在不停地打火，８秒钟后打火结束，火焰立即熄灭。测自吸阀Ａ、Ｈ端维持电压，在打火时 有３Ｖ左右，打火结束立即回到０Ｖ，显然是由于反馈针Ｓ端未接收到着火信号，调整反馈 针Ｓ在火焰上的位置无效，试换脉冲点火器后，故障排除。 小结：由于脉冲点火器内部损坏，虽有反馈信号，但不能输出３Ｖ电压维持自吸阀 吸合。由于该机采用树脂浇灌式一体化点火器，无法拆开修理，只能整体更换。 ［例５］樱花ＳＣＨ－１００７燃气热水器，机内有轻微漏水，不能点火，更换

燃气热水器的工作原理与内部结构
燃气热水器的工作原理是利用燃气燃烧产生的热量加热水流，从而提供热水。

燃气热水器的内部结构主要包括燃烧腔、换热器、水路系统和控制系统。

1. 燃烧腔：燃气热水器的燃烧腔负责燃烧燃气，通常包括燃气阀门、点火装置、燃气喷嘴和燃烧室。

燃气进入燃烧室后经过点火装置点燃，产生火焰。

2. 换热器：燃气热水器的换热器负责将燃烧产生的热量传递给流经的水流，实现水的加热。

通常有双层换热器，燃气在外层管道中燃烧，水流在内层管道中流动，通过燃烧产生的热量传递给水流。

3. 水路系统：燃气热水器的水路系统负责供水和排放热水。

通常包括供水管道、热水出口、冷水进口、热水水路和冷水水路等。

冷水进入冷水水路，经过内层管道，同时热水从外层管道流出，供应给使用者。

4. 控制系统：燃气热水器的控制系统负责监控和控制燃气热水器的运行。

通常包括点火控制、温度控制和安全保护等功能。

燃气热水器的控制系统能够自动检测和调整燃气燃烧和水的温度，保证热水的稳定供应，并具备过热保护、压力保护等安全功能。

总之，燃气热水器通过燃烧燃气产生热量，利用换热器将热能传递给水流，通过
水路系统供应热水，通过控制系统实现自动控制和保护，从而实现热水的加热和供应。

检查方法：打开热水阀门，在风机转动后，报故障之前使用万用表检查点火器连接线的输入电压是否正常；如电 压正常，还可以拔下点火针的连接线，线头放在距离水箱/燃烧器等金属部位3-5毫米处，开水后目测线头和金属 之间的电火花是否正常。
主要配件-变压器
名称
功能参数
变压器
老款机型有单独的变压器，新款机型变压器集成在主板上面。 主要功能：给其他配件（如风机、脉冲等）提供合适的工作电压。 常见问题： 输出电压不对或无电压输出，导致机器不能正常工作。
水流量传感器
启动流量是3升/分钟），则主板不会供电给其他配件，机器开水无 反应。
常见问题：
1、水流转子卡滞，机器开水无反应； 2、霍尔元件损坏，没有水流量信号反馈给主板，机器开水无反应。
检查方法： 大部分水流量传感器霍尔件有三根线，红黑线是由主板供电给霍尔件，黄黑线是由霍尔件反馈脉冲信号给主板。 （不同品牌商产品的连接线颜色、电压会有不同） 正常情况下，机器通电状态时，使用万用表检查水流量霍尔件的红黑线之间应有DC5/12V电压输入；在有水流通 过时，黄黑线应有DC2.5V左右的脉冲电压输出（指针式万用表检测不了）。
否正常
第十二步
风机后清扫， 机器结束工作
第八步
主板计算 调整比例阀、直流
风机供电电压
第十一步
主板停止供电给 比例阀组件，机
器停止燃烧
第九步
水温达到设置温度
第十步
关掉出水阀 水流量传感器信
号停止
工作原理-冷凝型燃气热水器
冷凝型燃热多了一个冷凝换热 器，可以利用高温烟气的热量 对冷水进行预热，热效率高， 节能环保。 排烟温度低，烟管安装时可以 内低外高； 机器下方会有一个冷凝排水口， 需安装包装箱内的冷凝排水管 至地漏。

燃气热水器工作原理及基本构造（带图示）
燃气热水器的基本构造：
燃气热水器的基本结构主要是由阀体总成、主燃烧器、小火燃烧器、热交换器、安全装置等组成。

阀体总成控制着整个热水器的工作程序，它包括水阀、气阀、微动开关和点火器等。

燃气热水器的工作原理：
使用热水器时，必须先打开燃气阀和进水阀。

当打开水阀时，水流感应器感应到水流，启动点火器和微动开关控制，先点燃小火燃烧器，再点燃主燃烧器。

有的直接点燃主燃烧器。

燃气在燃烧室内燃烧，产生的热量通过热交换器将水加热，热水从出水口源源不断流出。

燃气热水器的出水能率：燃气热水器的出水能率是指水温升高25Co时(出水温度比进水温度高25Co)，每分钟流出的热水量。

“10升”表示出热水能率为每分钟10升，“16升”表示热水能率为每分钟16升，依次类推。

即热式燃气热水器为快速供热水的热水器，不论什么时候，只要想用热水打开燃气阀和水龙头，就能得到热水，而且这种燃气热水器产生的热水是持续不断的。

燃气热水器原理一、引言燃气热水器是家庭生活中常见的热水供应设备之一，其工作原理十分重要。

本文将通过对燃气热水器原理的探讨，帮助读者更好地了解它的工作原理。

二、燃气热水器的组成燃气热水器通常由以下几个主要部分组成：1. 热水储存罐：用于存储加热后的热水。

2. 燃烧器：通过燃烧燃气产生热能。

3. 热交换器：将燃烧产生的热能传递给冷水，使其加热。

4. 控制系统：用于监测和控制燃气的供应及水温的调节。

三、燃气热水器的工作原理1. 点火启动当需要热水时，用户打开热水龙头，燃气热水器的控制系统会检测到这一信号，启动点火装置。

点火装置会引燃燃气，并通过喷嘴将燃气喷射到燃烧器中。

2. 燃烧过程燃烧器中的燃气与空气混合后，通过点火点燃。

点火后，燃烧器会维持燃气的燃烧，产生大量的热能。

这些热能会被热交换器吸收。

3. 热能传递燃烧产生的热能通过热交换器传递给水。

热交换器中的管道内流动着冷水，当冷水流经热交换器时，受到热能的传递而逐渐加热。

同时，烟气从燃烧器中排出。

4. 温度控制燃气热水器的控制系统会实时监测热水的温度，并根据设定的水温要求进行调节。

当热水的温度低于设定值时，控制系统会增加燃气的供应，以提高水温；当热水的温度达到设定值时，控制系统会减少燃气的供应，以保持水温稳定。

5. 恒温保持当用户关闭热水龙头后，燃气热水器会继续工作一段时间，以确保储存罐中的热水保持恒温状态。

在这个过程中，控制系统会间断性地供应燃气，保持水温在设定范围内。

四、总结燃气热水器的工作原理可以归纳为燃烧产生热能，通过热交换器传递给冷水，实现热水加热的过程。

控制系统起到监测和调控的作用，确保热水的温度符合用户的要求。

正是由于这一工作原理，燃气热水器才能为我们提供便捷而舒适的热水供应。

通过本文对燃气热水器原理的介绍，相信读者对燃气热水器的工作原理有了更深入的了解。

在今后的生活中，读者可以更好地使用和维护燃气热水器，确保其正常运行，提供温暖舒适的热水。

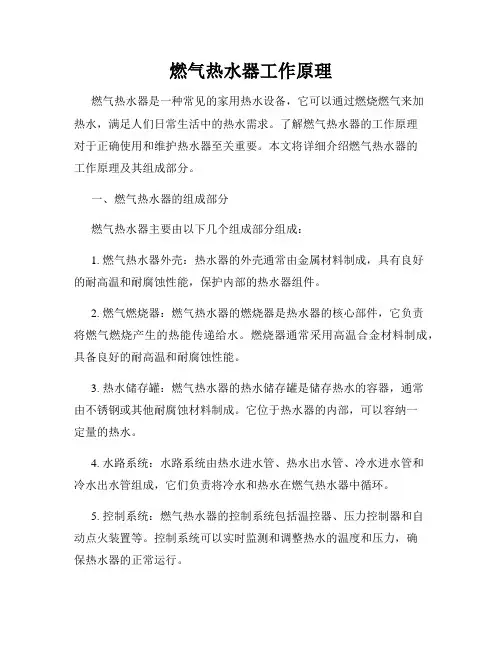

燃气热水器工作原理燃气热水器是一种常见的家用热水设备，它可以通过燃烧燃气来加热水，满足人们日常生活中的热水需求。

了解燃气热水器的工作原理对于正确使用和维护热水器至关重要。

本文将详细介绍燃气热水器的工作原理及其组成部分。

一、燃气热水器的组成部分燃气热水器主要由以下几个组成部分组成：1. 燃气热水器外壳：热水器的外壳通常由金属材料制成，具有良好的耐高温和耐腐蚀性能，保护内部的热水器组件。

2. 燃气燃烧器：燃气热水器的燃烧器是热水器的核心部件，它负责将燃气燃烧产生的热能传递给水。

燃烧器通常采用高温合金材料制成，具备良好的耐高温和耐腐蚀性能。

3. 热水储存罐：燃气热水器的热水储存罐是储存热水的容器，通常由不锈钢或其他耐腐蚀材料制成。

它位于热水器的内部，可以容纳一定量的热水。

4. 水路系统：水路系统由热水进水管、热水出水管、冷水进水管和冷水出水管组成，它们负责将冷水和热水在燃气热水器中循环。

5. 控制系统：燃气热水器的控制系统包括温控器、压力控制器和自动点火装置等。

控制系统可以实时监测和调整热水的温度和压力，确保热水器的正常运行。

二、燃气热水器的工作原理燃气热水器的工作原理可以简单概括为以下几个步骤：1. 点火：当用户需要热水时，通过控制系统发送信号，自动点火装置点燃燃气燃烧器，产生火焰。

2. 加热：燃烧器产生的火焰加热热水器内部的换热器，将热能传递给水。

水在通过换热器时与火焰接触，吸收热能并逐渐升温。

3. 储存：加热后的热水进入热水储存罐，并保持一定温度，随时供用户使用。

4. 供水：当用户打开热水龙头时，控制系统检测到需求信号，冷水进入热水器，并通过水路系统与储存的热水混合。

控制系统可以根据用户的设定调整热水的温度和流量。

5. 关闭：当用户不再需要热水时，燃气热水器自动关闭燃烧器和进水阀，停止供热和供水，进入待机状态。

三、燃气热水器的安全性问题燃气热水器是利用燃气燃烧加热水的设备，使用时需要注意以下几个安全性问题：1. 通风问题：燃气热水器在燃烧燃气时产生一定的有害气体，如一氧化碳等。

燃气热水器使用说明一、燃气热水器的基本结构和工作原理1.基本结构：燃气热水器主要由燃气系统、热水系统、燃烧系统和控制系统组成。

其中，燃气系统包括燃气进气阀、燃气调节阀和燃烧器；热水系统包括热水出水管和热水储存器；燃烧系统包括点火电极、燃烧室和烟囱；控制系统包括点火控制器和温控器。

2.工作原理：当用户打开热水龙头时，温控器感应到水流，并通过点火控制器点火。

燃气燃烧器点火后，产生燃烧，加热热水。

当热水温度达到设定的温度时，燃烧器停止工作，停止加热。

二、安全使用注意事项1.安装：燃气热水器的安装应由具备相关资质的专业人士进行。

安装时必须按照产品说明书和国家相关标准要求进行操作，确保通风良好、燃烟排放顺畅、管道连接牢固。

2.燃气管道：燃气热水器的燃气进气管道和燃气调节阀必须和热水器的负压阀连接，并确保管道无泄漏。

使用时检查燃气管道连接是否牢固，如发现泄漏要立即关闭燃气阀门，并及时通知售后服务中心。

3.通风要求：燃气热水器的安装位置必须有良好的通风条件，避免燃烧产生的废气积聚导致安全事故。

燃气热水器需要有独立的烟囱排烟，烟囱出口应保持通畅，不得有异物堵塞。

4.使用环境：燃气热水器应安装在干燥、通风、阴凉、不易积尘的地方，避免阳光直射和高温环境。

5.点火操作：使用燃气热水器前，确保燃气阀门关闭，燃气进气阀门打开。

点火时将热水龙头调至最小流量，然后轻轻按下点火按钮，点火成功后可以慢慢调节水流大小。

三、使用维护注意事项1.定期清洗：燃气热水器使用一段时间后，由于水质中的杂质和水垢的存在，会影响热交换效果。

定期进行清洗热水器的热水储存器和热水出水管，可以延长热水器的使用寿命。

2.定期检查：定期检查燃气热水器的燃气管道连接是否牢固、烟道是否畅通、点火电极是否损坏等，及时排除隐患，确保安全使用。

3.防冻保护：在冬季寒冷的地区使用燃气热水器时，要注意对热水器进行防冻处理。

可以采用加厚保温材料包裹热水储存器，确保热水器内部不会结冰。

燃气热水器工作原理
注意：在讲述过程中正确使用专业术语，既有科学性又能详尽阐述所需内容。

燃气热水器工作原理：
一、集体供热
1、燃气热水器在使用过程中，通常是和整套集体供热系统挂钩，按照设计的温度要求调节热量、档位。

2、集体供热系统由蒸汽循环系统排出的冷凝水构成，经过冷凝装置将其真空保持，同时还有毛细管进行空气重饮，这样才能满足24小时温暖的要求。

3、燃气热水器的温度控制可以实现家中集体热水器的温度调节，从而保证温度正确，适度的温度可以节能，安全。

二、单体供热
1、燃气热水器在使用过程中，如果没有连接到集体供热系统，也可以作为单体设备完成自主供热功能。

2、热水器通常由燃烧室、燃气调节器、延长管、热交换器组成，燃气通过调节器进入燃烧室，气体通过延长管放出，热量由热交换器传给水，从而可以完成供暖的功能。

3、此外，燃气热水器还为水添加了新鲜氧气，微生物受此刺激，防止水垢过多积聚，从而实现清洁供水的目的。

三、效率优化
1、燃气热水器有着相当出色的创新安全技术，继而可以使用一段时间后，输出温度增加，然后燃气热水器会自动调节温度，因而可以提升追热效果。

2、燃气热水器还可以实现快速热水，每分钟可产生2-6升的热水，用户可以更加快捷的获取到热水，提高使用效率，并且节省能源。

3、燃气热水器通常价格较低，可以容易安装，使用成本较低，运行安全又能共使用多年，特别适合节能环保的家庭使用。

燃气热水器是什么原理
燃气热水器是一种通过燃烧燃气来加热水的设备。

其工作原理基于以下步骤：
1. 燃气供应：燃气热水器连接到燃气管道，通过阀门控制燃气的供应量。

2. 点火：当用户需要热水时，点火器产生火花点燃燃气，引燃燃气燃烧。

3. 燃烧：燃气燃烧产生的火焰通过燃烧室加热热交换器。

4. 加热水：热交换器中的热量传递给通过管路流动的冷水，使其温度升高。

5. 烟气排放：燃烧产生的烟气经过烟道排出室外，确保排放安全和环保。

6. 温度控制：热水器配备温度传感器和控制器，监测热水温度，并控制燃气的供应量，以达到用户设定的温度要求。

综上所述，燃气热水器通过燃烧燃气来加热水，以满足用户的热水需求。

其可靠高效的工作原理使其成为许多家庭和商业场所的常用热水供应设备。

图解燃气热水器的结构与工作原理一、家用燃气快速热水器的结构：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。

家用燃气快速热水器结构图（平衡式）1、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。

②排气筒应由不可燃、耐热、耐腐蚀材料制成。

③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。

2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置2、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔3、热交换器（俗称水箱）4、水控、气控装置5、水气联动装置二、燃气热水器水气联动装置结构原理:水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图1、水控、气控装置1）、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2）、水控装置是控制水流量的装置，又称水温调节阀。

2、水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

燃气热水器的工作原理与内部结构
燃气热水器是利用燃气燃烧产生热能，通过热交换器将水加热的设备。

它的工作原理和内部结构主要包括以下几个部分：
1. 点火系统：燃气热水器的点火系统一般由电子点火器和点火电极组成。

当开启热水龙头时，电子点火器开始工作，通过产生高频高压电火花，点燃燃气。

2. 燃烧系统：燃烧系统由燃气进气管道、燃气阀门、风门和主燃烧器组成。

当点火成功后，燃气阀门打开，通过气流控制器控制燃气的进气量，进入燃烧室。

同时，风门调节进入燃烧室的氧气量，确保燃气能够完全燃烧。

3. 热交换器：燃气热水器的热交换器通常采用铜管或不锈钢制成。

当燃烧产生高温气体时，热交换器将热能传递给经过管道流动的冷水，从而将冷水加热为热水。

4. 排烟系统：燃气热水器的排烟系统包括烟管、烟道和烟囱。

燃气燃烧后产生大量烟气，通过排烟系统将烟气排出室外，确保室内空气清洁。

5. 温控系统：温控系统通过温度传感器测量加热水温度，然后通过控制阀门调节燃气的进气量，以保持热水的温度稳定。

总之，燃气热水器的工作原理是通过燃烧燃气产生热能，然后通过热交换器将热能传递给冷水，达到加热水的目的。

内部结
构包括点火系统、燃烧系统、热交换器、排烟系统和温控系统等部分。

燃气热水器结构、原理介绍燃气热水器结构，燃气热水器又称燃气热水炉，是指以燃气作为燃料，通过燃烧加热方式，将热量传递到流经热交换器的冷水中，以达到制备热水目的的一种燃气用具。

下面随小编去了解下燃气热水器。

一、燃气热水器结构1、集烟罩：顾名思义，收集烟气专用。

冷凝式产品的集烟罩较长，并且被进水管包围，这样用烟气的热量预热了冷水。

2、底壳：没什么好说的，固定内部配件和挂墙专用。

3、CO报警装置：有的产品是自带的，有的产品没有。

4、加热防冻保护装置：这个保护装置的原理就是一个电加热丝，一旦检测到环境温度达到冰点，立即开始加热，保护水箱不被冻坏。

5、燃烧器：火排在里面，不锈钢制成。

6、分配器：就是咱们前面说的分段燃烧，就是用这个控制的，一个电磁阀控制一段火焰。

7、比例阀：调节燃气输出的比例，以前的机械式旋钮产品没有这个，那个是用的水气联动控制的。

8、风机：将空气鼓入燃烧室内，这张图是强鼓式的，强抽式的产品只不过风机在顶端，效果就是强鼓式的鼓风强些，抽烟弱些，强抽式的反之，我个人更喜欢强鼓式产品。

9、温度传感器：检测出水温度。

10、出水接头：连接热水软管。

11、泄压放水塞：可以将内部的残留的水放掉。

12、电源插头：大家尽量选择带漏电保护器的产品。

13、进气接头：连接高气管。

14、进水接头：连接冷水软管。

15、调水旋钮：可以调节进水的大小。

16、水量传感器：是由霍尔传感器和水流转子组件构成。

17、变压器：调节到合适的电压供给电机和内部电路使用。

18、点火器：这个其实也相当于调试器。

19、点火针：前面很尖，电离空气产生火花从而点燃燃气。

20、感应针：检测火焰是否燃烧。

21、控制器：里面有电路板和电子元件，用来实现自动控制。

22、热交换器：又称为水箱，但它不储水，铜制的最好，由盘管、翅片和外壳组成。

23、防干烧温控器：当温度超过限定温度后，就会自动断开电路。

24、防冻温控器：当温度低于限定温度后，就会自动断开电路。

燃气热水气的工作原理燃气热水器是一种常见的家用燃气灶具，广泛应用于日常生活中的热水供应。

其工作原理是通过燃料燃烧的方式加热水，来满足人们洗澡、洗菜等需要。

1. 燃气热水器的构造燃气热水器主要由燃烧系统、燃气系统、水路系统、控制系统四部分组成。

其中燃烧系统由火焰控制器、点火器、燃气阀和主燃烧器等组成；燃气系统由气阀、气管和燃气接口等组成；水路系统则由进水管道、出水管道、水泵、卫浴水龙头等组成。

2. 燃气热水器的工作原理当用户需要热水时，通过控制面板上的开关控制燃气热水器的工作。

首先，点火器发出火花点燃燃料，黄色火焰产生，同时燃气阀开启，燃气进入燃烧器内部被燃烧产生热量，加热热水器内部的热交换器。

燃气热水器的热交换器内部分为两个水路，一个是进水管道，另一个是出水管道。

通过水泵将进水管道中的自来水送入热交换器中，热交换器内的水被加热后继续流向出水管道。

在加热的过程中，当热交换器温度达到预设的温度时，控制系统自动关闭燃气阀，停止加热并关闭水泵，热水器完成加热过程，用户得到热水。

3. 燃气热水器的安全性燃气热水器作为一种燃气灶具，与其它燃气灶具相比，其安全性更受关注。

为了确保燃气热水器的安全性，燃气热水器设计中加入了多种安全措施。

例如，当水压异常或停电等情况发生时，燃气热水器会自动停机。

当燃气热水器出现异常闪烁、燃烧不完全或其他安全隐患时，控制系统也会及时自动关闭燃气阀门，确保用户的安全。

总之，燃气热水器以其高效、便捷、安全的特点，成为了人们日常生活中的必备品之一。

掌握燃气热水器的工作原理及安全使用方法，既可以帮助用户更好地使用热水器，也可以有效保障生活的安全和质量。
