ZXJ10V10.0交换机系统说明ZXJ10V10.0交换机系统是大型数字程控交换机的又一升级产品，它吸取了国内外众家同行设备的优点，采用SDH、HDSL等新技术，具有强大的处理能力、丰富的业务功能和灵活多样的组网方式。
ZXJ10V10.0交换机系统可以满足PSTN网、N_ISDN网、SDH同步网、No.7信令网、智能网和电信管理网等多种网络建设的需要，同时，以ZXJ10V10.0交换机系统为平台，还可以扩展移动通讯交换、Internet接入、宽带接入等功能。
在硬件方面，ZXJ10V10.0交换机系统采用模块间全分散、模块内分级的控制结构。
根据局容量的大小、对业务的需求以及地理位置的不同，可由一到数十个功能模块组合而成；模块内的个公共部件均采用主备用方式；后台采用通用计算机平台为基础、局域网技术为支撑、客户机/服务器方式为控制系统的基本形态。
在软件方面，ZXJ10V10.0交换机系统遵循结构化、模块化和开放性的原则。
层次间采用原语方式单向调用；层内各模块间以明确的消息接口方式为增值业务的引入提供开放的接口。
ZXJ10V10.0交换机的此种软、硬件结构，使系统得以具备灵活的组网能力、强大的呼叫处理能力、高可靠性、良好的兼容性和可宽展性。
1.系统特点1．灵活的组网方式。
ZXJ10V10.0既可以单模块独立成局，又可以多模块组合成局，不仅可以进行PDH树形组网，又可实现SDH及SDH和PDH混合组网。
2．采用全分散控制，又集中管理的先进模式。
在话务处理、信令处理及事务处理上完全由分散的各部分控制，而对话务统计、计费处理及网络管理又采用集中方式。
因此，ZXJ10V10.0是分散与集中的典型结合。
3．近端模块和远端模块配置灵活，模块间采用了大容量光纤作为通信通道。
高速通道带宽已达200Mb/s以上，既提高了信息流量又保证了高抗干扰性。
4．三级时分交换网，单板最大交换容量可达64K，支持128K×128K组网，系统容量可以实现50万门用户和64000条中继。

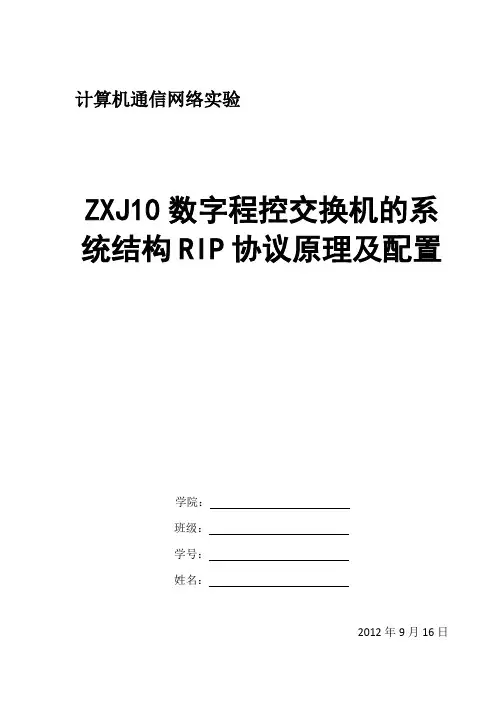

计算机通信网络实验ZXJ10数字程控交换机的系统结构RIP协议原理及配置学院：班级：学号：姓名：2012年9月16日一、ZXJ10系统特点1、基本概念单板——指PCB电路板，包括MP和电源板等。
单元——由一块或几块单板组成，具备一定的功能。
模块——由一对MP和若干从处理器SP及一些单板组成。
1) 模块外围模块——具备成局的所有功能。
一般可分为近端模块（常称为PSM）和远端模块（RSM）。
中心模块——一般是SNM和MSM的合称，有时也称为中心架。
操作维护模块——指的是后台的操作维护系统。
2) 交换局若干个模块组成的一个交换局。

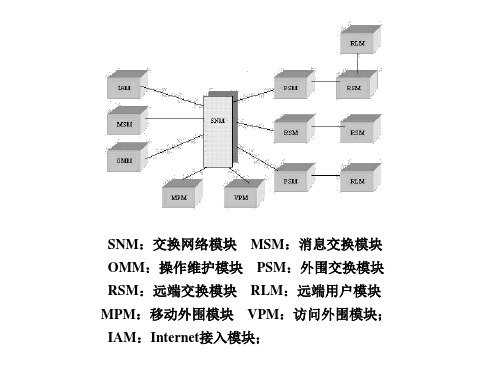

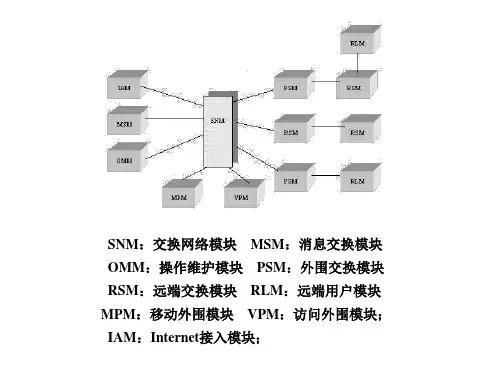

2、系统构成3、系统特点特点1: 模块化的系统结构●交换网络模块（SNM）Switching Network Module●消息交换模块（MSM）Message Switching Module●操作维护模块（OMM）Operation Maintenance Module●外围交换模块（PSM）Peripheral Switching Module●远端外围交换模块（RSM）Remote Switching Module特点2：先进的组网方式多模块作为交换局有两种情况:情况一、网络第一级是中心模块情况二、网络第一级是外围交换模块特点3：全分散处理，集中管理系统每个模块的处理器只能控制和处理本模块的资源和数据，而单元处理器运行交换机的一部分功能特点4：完善的业务平台特点5：丰富的接口ZXJ10提供了Z、2B+D、30B+D、V5.1 、V5.2 等接口，可以被接入到不同的数字交换机和纵横交换机，具有很强的网络适应能力。
二、PSM外围交换模块的主要功能：1）完成本模块内部的用户之间的呼叫处理和话路交换；2）将本交换模块内部的用户和其他交换模块的用户之间的呼叫的消息和话路接到SNM模块上。
硬件配置：PSM由以下基本单元组成：1.用户单元定义交换机与用户之间的接口单元容量●960模拟用户或480数字用户/单元●24路/ASLC板●12路/DSLC板组成结构及位置与T网的连接及通信端口●一个普通用户单元占用2条HW线，2个通信端口。
X13，X14，X16：自环测试及伪随机码选择跳线，内容如表-1所示。
表-1 自环测试及伪随机码选择跳线X22~X25：屏蔽选择，依次对应光路1，2，3，4。
当某路光路不用时，将对应的跳线跳上，以屏蔽后台报警。
内容如表-2所示。
表-2 屏蔽选择3．按钮EXCH：倒换按键，进行主备切换时使用，在主用板上操作有效。
RES：复位按键，单板复位时使用。
4．插座面板上有FS八个（四对）塑料光纤插座，接FS光纤插头，面板有上、下两块插座，上方插座有两排，第一排是光纤接入，第二排为光纤输出；下方插座与上方雷同。
5．带电插拔支持带电插拔。
6．注意事项F2：红色，风扇2故障指示灯，亮表示风扇2故障；灭表示风扇2运行正常。
F3：红色，风扇3故障指示灯，亮表示风扇3故障；灭表示风扇3运行正常。
F4：红色，风扇4故障指示灯，亮表示风扇4故障；灭表示风扇4运行正常。
F5：红色，风扇5故障指示灯，亮表示风扇5故障；灭表示风扇5运行正常。
F6：红色，风扇6故障指示灯，亮表示风扇6故障；灭表示风扇6运行正常。
2．开关红灯闪一次停一秒：CPU的RAM有错；红灯闪二次停一秒：插板位置有错；红灯闪三次停一秒或常亮：输入16M8K时钟有错或时钟丢失；红灯闪四次停一秒或常亮：输入16M时钟有错或时钟丢失；红灯闪五次停一秒：输入16M8K时钟相位有错。
IN USE：绿色，板主用指示灯，亮表示CKCD处于主用状态BKUP：绿色，备用指示灯，亮表示CKCD处于备用状态2．按钮EXCH：主备倒换按钮，通过按此开关，可以使主用CKCD 板变为备用CKCD板。
RES：复位按钮，按动此按钮可以使单板复位重启。
3．带电插拔做主用时不可带电插拔，备用时可以带电插拔。
做主用时带电插拔会造成系统误码。
4．注意事项建议带电插拔时先复位单板。
表示主用无效。
BKUP：绿色，备用状态指示灯，亮表示网板处于备用状态，灭表示备用无效。
2．按钮EXCH：主备倒换开关，通过按此开关，可以使主用网板变为备用。

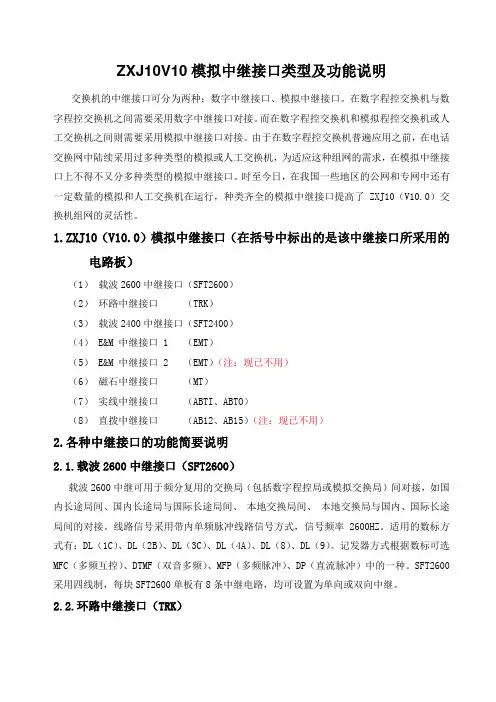

ZXJ10V10模拟中继接口类型及功能说明交换机的中继接口可分为两种：数字中继接口、模拟中继接口。
在数字程控交换机与数字程控交换机之间需要采用数字中继接口对接。
而在数字程控交换机和模拟程控交换机或人工交换机之间则需要采用模拟中继接口对接。
由于在数字程控交换机普遍应用之前，在电话交换网中陆续采用过多种类型的模拟或人工交换机，为适应这种组网的需求，在模拟中继接口上不得不又分多种类型的模拟中继接口。
时至今日，在我国一些地区的公网和专网中还有一定数量的模拟和人工交换机在运行，种类齐全的模拟中继接口提高了ZXJ10（V10.0）交换机组网的灵活性。
1.ZXJ10（V10.0）模拟中继接口（在括号中标出的是该中继接口所采用的电路板）（1）载波2600中继接口（SFT2600）（2）环路中继接口（TRK）（3）载波2400中继接口（SFT2400）（4） E&M 中继接口 1 （EMT）（5） E&M 中继接口 2 （EMT）（注：现已不用）（6）磁石中继接口（MT）（7）实线中继接口（ABTI、ABTO）（8）直拨中继接口（AB12、AB15）（注：现已不用）2.各种中继接口的功能简要说明2.1.载波2600中继接口（SFT2600）载波2600中继可用于频分复用的交换局（包括数字程控局或模拟交换局）间对接，如国内长途局间、国内长途局与国际长途局间、本地交换局间、本地交换局与国内、国际长途局间的对接。
线路信号采用带内单频脉冲线路信号方式，信号频率2600HZ。
适用的数标方式有：DL（1C）、DL（2B）、DL（3C）、DL（4A）、DL（8）、DL（9）。
记发器方式根据数标可选MFC（多频互控）、DTMF（双音多频）、MFP（多频脉冲）、DP（直流脉冲）中的一种。
SFT2600采用四线制，每块SFT2600单板有8条中继电路，均可设置为单向或双向中继。
2.2.环路中继接口（TRK）环路中继主要用于小交换机（PBX ）和市话局的用户级对接，也可用于两个交换局采用互为用户的方式组网（如图1）。
