ZXJ10V10.0交换机系统说明ZXJ10V10.0交换机系统是大型数字程控交换机的又一升级产品，它吸取了国内外众家同行设备的优点，采用SDH、HDSL等新技术，具有强大的处理能力、丰富的业务功能和灵活多样的组网方式。

ZXJ10V10.0交换机系统可以满足PSTN网、N_ISDN网、SDH同步网、No.7信令网、智能网和电信管理网等多种网络建设的需要，同时，以ZXJ10V10.0交换机系统为平台，还可以扩展移动通讯交换、Internet接入、宽带接入等功能。

在硬件方面，ZXJ10V10.0交换机系统采用模块间全分散、模块内分级的控制结构。

根据局容量的大小、对业务的需求以及地理位置的不同，可由一到数十个功能模块组合而成；模块内的个公共部件均采用主备用方式；后台采用通用计算机平台为基础、局域网技术为支撑、客户机/服务器方式为控制系统的基本形态。

在软件方面，ZXJ10V10.0交换机系统遵循结构化、模块化和开放性的原则。

层次间采用原语方式单向调用；层内各模块间以明确的消息接口方式为增值业务的引入提供开放的接口。

ZXJ10V10.0交换机的此种软、硬件结构，使系统得以具备灵活的组网能力、强大的呼叫处理能力、高可靠性、良好的兼容性和可宽展性。

1.系统特点1．灵活的组网方式。

ZXJ10V10.0既可以单模块独立成局，又可以多模块组合成局，不仅可以进行PDH树形组网，又可实现SDH及SDH和PDH混合组网。

2．采用全分散控制，又集中管理的先进模式。

在话务处理、信令处理及事务处理上完全由分散的各部分控制，而对话务统计、计费处理及网络管理又采用集中方式。

因此，ZXJ10V10.0是分散与集中的典型结合。

3．近端模块和远端模块配置灵活，模块间采用了大容量光纤作为通信通道。

高速通道带宽已达200Mb/s以上，既提高了信息流量又保证了高抗干扰性。

4．三级时分交换网，单板最大交换容量可达64K，支持128K×128K组网，系统容量可以实现50万门用户和64000条中继。

X13，X14，X16：自环测试及伪随机码选择跳线，内容如表-1所示。

表-1 自环测试及伪随机码选择跳线X22~X25：屏蔽选择，依次对应光路1，2，3，4。

当某路光路不用时，将对应的跳线跳上，以屏蔽后台报警。

内容如表-2所示。

表-2 屏蔽选择3．按钮EXCH：倒换按键，进行主备切换时使用，在主用板上操作有效。

RES：复位按键，单板复位时使用。

4．插座面板上有FS八个（四对）塑料光纤插座，接FS光纤插头，面板有上、下两块插座，上方插座有两排，第一排是光纤接入，第二排为光纤输出；下方插座与上方雷同。

5．带电插拔支持带电插拔。

6．注意事项F2：红色，风扇2故障指示灯，亮表示风扇2故障；灭表示风扇2运行正常。

F3：红色，风扇3故障指示灯，亮表示风扇3故障；灭表示风扇3运行正常。

F4：红色，风扇4故障指示灯，亮表示风扇4故障；灭表示风扇4运行正常。

F5：红色，风扇5故障指示灯，亮表示风扇5故障；灭表示风扇5运行正常。

F6：红色，风扇6故障指示灯，亮表示风扇6故障；灭表示风扇6运行正常。

2．开关红灯闪一次停一秒：CPU的RAM有错；红灯闪二次停一秒：插板位置有错；红灯闪三次停一秒或常亮：输入16M8K时钟有错或时钟丢失；红灯闪四次停一秒或常亮：输入16M时钟有错或时钟丢失；红灯闪五次停一秒：输入16M8K时钟相位有错。

IN USE：绿色，板主用指示灯，亮表示CKCD处于主用状态BKUP：绿色，备用指示灯，亮表示CKCD处于备用状态2．按钮EXCH：主备倒换按钮，通过按此开关，可以使主用CKCD 板变为备用CKCD板。

RES：复位按钮，按动此按钮可以使单板复位重启。

3．带电插拔做主用时不可带电插拔，备用时可以带电插拔。

做主用时带电插拔会造成系统误码。

4．注意事项建议带电插拔时先复位单板。

表示主用无效。

BKUP：绿色，备用状态指示灯，亮表示网板处于备用状态，灭表示备用无效。

2．按钮EXCH：主备倒换开关，通过按此开关，可以使主用网板变为备用。

中兴ZXJ10程控交换机技术手册本文档旨在介绍《中兴ZXJ10程控交换机技术手册》的目的和重要性，并概述手册的内容和结构。

该技术手册详细描述了中兴ZXJ10程控交换机的特点、功能和技术规格。

中兴ZXJ10程控交换机是一种先进的通信设备，具有以下主要特点和功能：高度可靠性：中兴ZXJ10程控交换机采用了先进的硬件和软件设计，确保了其在通信过程中的稳定性和可靠性。

它可以在恶劣的环境下正常运行，并具备自动故障检测和恢复功能，以减少因故障导致的通信中断。

大容量和高性能：中兴ZXJ10程控交换机支持大规模的通信网络，具有高密度的端口和处理能力。

它能够处理大量的并发通话和数据传输，以满足不断增长的通信需求。

灵活的扩展性：中兴ZXJ10程控交换机支持模块化设计，可以根据需要进行灵活的扩展和升级。

它提供了多种接口和插槽，可以轻松地连接到不同类型的通信设备和网络。

先进的通信功能：中兴ZXJ10程控交换机支持多种通信协议和功能，如语音通话、数据传输、视频会议等。

它具有丰富的通信功能，能够满足各种不同的通信需求。

高级的管理和控制功能：中兴ZXJ10程控交换机提供了强大的管理和控制功能，可以对通信网络进行有效的监控和管理。

它支持远程配置和故障诊断，以提高操作和维护的效率。

通过阅读本技术手册，您将了解中兴ZXJ10程控交换机的详细技术规格、特点和功能，以及如何正确使用和配置该设备。

对于通信行业的专业人士和使用中兴ZXJ10程控交换机的用户来说，这是一份重要的参考资料。

提供中兴ZXJ10程控交换机的配置要求和安装指南，包括硬件和软件方面的步骤。

本技术手册为您提供了使用中兴ZXJ10程控交换机的基本操作和功能的介绍。

您将了解如何进行线路管理和呼叫控制等操作。

手册分为以下几个部分：安装和设置交换机的安装和搭建管理员账户的设置和权限管理系统初始化和配置线路管理线路的添加和删除线路的参数配置和调整线路的监控和故障排除呼叫控制呼叫的建立和结束呼叫转移和组合呼叫呼叫的定位和处理其他功能通话录音和回放通讯录的管理呼叫统计和报表生成本手册将详细介绍每个操作和功能，并提供相应的操作步骤和注意事项。

附录A ZXJ10（V10.0）交换机板位图ZXJ10（V10.0）交换机是局用大容量交换机，其开通和维护的工作量是相当大的，因此这里我们将对各种不同配置的机架安排、层的安排、各种单板的数量、插法及层间电缆的插法做一个详细说明，以协助工程人员更好地完成开通和维护工作。

一、PSM用户中继模块的配置情况及电缆插法如附图A-1，PSM在满配置的情况下，有四个机架，一共有两层BDT、一层BCTL、一层BNET、二十层BSLC(十个用户单元)。

1.满配置情况下的配置需求PSM的满配置情况如附表A-1所示，其中用户线与DTMF的配置比例为32：1，数字中继与MFC的比例为8：1，TONE板为240路。

2.附表注：COMM板中，2块为DSNI-MP的，用于与MP的通信，6块为DSNI-SP的，用于话路的驱动。

3.各层单板的插法第一层DT层的单板插法：1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 272） 第二层DT 层的单板插法：1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 273） BCTL 层单板插法(如下图)1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27COMM1和COMM2为一对互助通信板，用于MP －MP 的通信；COMM3和COMM4为另一对互助通信板，用于对网板的接续进行控制、MP 与第一层BDT 的通信(MP-SP)和MP 与前四个用户单元的通信(MP －SP)；COMM5和COMM6为一对互助通信板，用于MP 与后六个用户单元的通信及MP 与第二层BDT 的通信(MP-SP)。

本层中COMM 板可以增减，作法如下：（1） 在非满配置情况下，如果用户单元 4，同时第二层DT 层不用，则COMM5和COMM6可以去掉。

计算机通信网络实验ZXJ10数字程控交换机的系统结构RIP协议原理及配置学院：班级：学号：姓名：2012年9月16日一、ZXJ10系统特点1、基本概念单板——指PCB电路板，包括MP和电源板等。

单元——由一块或几块单板组成，具备一定的功能。

模块——由一对MP和若干从处理器SP及一些单板组成。

1) 模块外围模块——具备成局的所有功能。

一般可分为近端模块（常称为PSM）和远端模块（RSM）。

中心模块——一般是SNM和MSM的合称，有时也称为中心架。

操作维护模块——指的是后台的操作维护系统。

2) 交换局若干个模块组成的一个交换局。

2、系统构成3、系统特点特点1: 模块化的系统结构●交换网络模块（SNM）Switching Network Module●消息交换模块（MSM）Message Switching Module●操作维护模块（OMM）Operation Maintenance Module●外围交换模块（PSM）Peripheral Switching Module●远端外围交换模块（RSM）Remote Switching Module特点2：先进的组网方式多模块作为交换局有两种情况:情况一、网络第一级是中心模块情况二、网络第一级是外围交换模块特点3：全分散处理，集中管理系统每个模块的处理器只能控制和处理本模块的资源和数据，而单元处理器运行交换机的一部分功能特点4：完善的业务平台特点5：丰富的接口ZXJ10提供了Z、2B+D、30B+D、V5.1 、V5.2 等接口，可以被接入到不同的数字交换机和纵横交换机，具有很强的网络适应能力。

二、PSM外围交换模块的主要功能：1）完成本模块内部的用户之间的呼叫处理和话路交换；2）将本交换模块内部的用户和其他交换模块的用户之间的呼叫的消息和话路接到SNM模块上。

硬件配置：PSM由以下基本单元组成：1.用户单元定义交换机与用户之间的接口单元容量●960模拟用户或480数字用户/单元●24路/ASLC板●12路/DSLC板组成结构及位置与T网的连接及通信端口●一个普通用户单元占用2条HW线，2个通信端口。

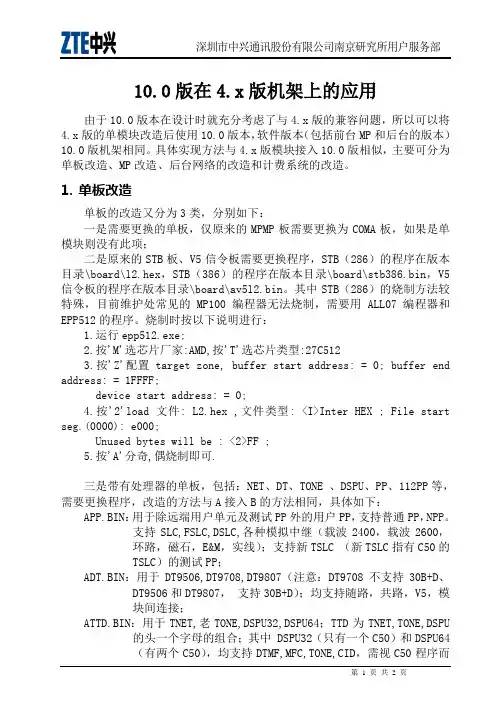

10.0版在4.x版机架上的应用由于10.0版本在设计时就充分考虑了与4.x版的兼容问题，所以可以将4.x版的单模块改造后使用10.0版本，软件版本（包括前台MP和后台的版本）10.0版机架相同。

具体实现方法与4.x版模块接入10.0版相似，主要可分为单板改造、MP改造、后台网络的改造和计费系统的改造。

1.单板改造单板的改造又分为3类，分别如下：一是需要更换的单板，仅原来的MPMP板需要更换为COMA板，如果是单模块则没有此项；二是原来的STB板、V5信令板需要更换程序，STB（286）的程序在版本目录\board\l2.hex，STB（386）的程序在版本目录\board\stb386.bin，V5信令板的程序在版本目录\board\av5l2.bin。

其中STB（286）的烧制方法较特殊，目前维护处常见的MP100编程器无法烧制，需要用ALL07编程器和EPP512的程序。

烧制时按以下说明进行：1.运行epp512.exe;2.按'M'选芯片厂家:AMD,按'T'选芯片类型:27C5123.按'Z'配置target zone, buffer start address: = 0; buffer end address: = 1FFFF;device start address: = 0;4.按'2'load 文件: L2.hex ,文件类型: <I>Inter HEX ; File start seg.(0000): e000;Unused bytes will be : <2>FF ;5.按'A'分奇,偶烧制即可.三是带有处理器的单板，包括：NET、DT、TONE 、DSPU、PP、112PP等，需要更换程序，改造的方法与A接入B的方法相同，具体如下：APP.BIN：用于除远端用户单元及测试PP外的用户PP，支持普通PP，NPP。

硬件结构体系1.1ZXJ10（V10.0）的基本结构ZXJ10（V10.0）型机系统采用多模块全分散控制的结构形式，其系统的结构框图如下：图2.1-1硬件结构框图系统主要由以下基本模块组成：消息交换模块MSM、交换网络模块SNM、操作维护模块OMM、近端外围交换模块PSM、远端外围交换模块RSM、分组交换模块PHM、远端用户单元RSU。

1.2各部分基本模块功能简述1.2.1外围交换模块（PSM）PSM是ZXJ10(10.0)中基本的独立模块，其主要功能是：完成本交换模块(PSM)内部的用户之间的呼叫处理和话路交换；将本交换模块(PSM)内部的用户和其他外围交换模块的用户之间的呼叫的消息和话路接到SNM中心交换网络模块上。

PSM采用多处理机分级控制方式，其结构如图2.2-1所示。

它由以下基本单元组成：（1）用户单元：用户单元包含有模拟用户ASLC、数字用户DSLC、二线实线中继ABT、载波中继（2400Hz/2600Hz SFT）、E&M中继。

（2）数字中继单元：数字中继单元包含有数字中继接口子单元DTI。

（3）模拟信令单元：模拟信令单元包括多频互控记发器信号子单元MFC、双音多频信号子单元DTMF、信号音子单元TONE、会议电话子单元CONF、主叫号码显示子单元CID等。

（4）主控单元：主控单元中包含模块处理机MP，共享内存单元MEM，通讯子单元COMM，监控子单元MON和环境监控子单元PEPD。

（5）数字交换网单元(简称T网单元)：包括数字交换网络DSN及HW接口子单元DSNI。

（6）光接口单元：由若干光接口子单元FBI组成。

（7）时钟同步单元：ZXJ10(10.0)机的时钟同步系统由基准时钟CKI及同步振荡时钟SYCK构成，为整个系统提供统一的时钟系统，又同时能对高一级的外时钟同步跟踪。

（8）SDH传输单元：由主控单元FMCP、时钟单元SLK、支路子单元ENT4/EDT、群路接口单元SLO、交叉单元和勤务单元。
