ZXJ10交换机系统篇新增PSTN业务

交换局配置1.交换局配置基本结构ZXJ10（V10.0）交换机作为一个交换局在电信网上运行时，可以是单模块局，也可以是多模块局。

无论是单模块局还是多模块局，都是作为电信网的一个交换节点存在，必须和网络中其他交换节点联网配合才能完成网络交换功能。

因此这将涉及到交换局的某些数据配置情况。

只有有效地配置这些数据，才能实现交换网络的正常运营。

由于局数据（描述交换局特性的重要数据）关系到整个交换局的正常运行，因此数据的修改需要极其慎重。

交换局配置基本结构如下所示：面如图2.1.2-2所示。

图2.1.2-2 交换局配置2.本交换局在交换局配置数据管理界面中，用户仅能查看本交换局的属性。

修改或设置本交换局的相关数据时，都需在设置本交换局配置数据界面或设置本交换局信令点配置数据界面中进行操作。

2.1.配置数据本交换局配置数据包括配置交换局的局向号、编号、长途区内序号、交换局网络类别、交换局类别、信令点类别等内容。

其中：局向号：用来标识本交换局与邻接交换局，其编码范围为1-128。

对于本局来说，其局向号是固定不变的，取值为0。

交换局名称：根据使用者所在的地区设定。

交换局网络类别：其基本网络类型如下表所示：表2.1.2-1解释交换网络类别取值1 PSTN网2 铁路网3 军用网4 电力网5 煤炭网6 移动网多可以作为8个不同类型的电信网的接口交换局。

交换局类别：根据实际需要进行选择，可以几个同时选择。

信令点类型：为互斥性选择。

若所开局为“信令转接点”或“信令端/转接点”时，还要根据局方要求设定“本信令点作为STP时再启动时间”项，缺省为20×100ms。

交换局编号：出于电信网络管理需要，每一交换局都分配一个全国统一的交换局编号：长途交换局号码由字冠“0”与后续长途区号组成。

在同一长途编号区内设多个长途交换局时，长途局号由字冠“0”+“后续长途区号/长途交换局序号”组成，即0XX/Y1.XX为长途区号，Y1为同一长途编号区内长途交换局序号，Y1=0,1, (9)国际交换局号码由字冠“00”与后续国际局所在城市的长途区号组成。

ZXJ10V10.0交换机系统说明ZXJ10V10.0交换机系统是大型数字程控交换机的又一升级产品，它吸取了国内外众家同行设备的优点，采用SDH、HDSL等新技术，具有强大的处理能力、丰富的业务功能和灵活多样的组网方式。

ZXJ10V10.0交换机系统可以满足PSTN网、N_ISDN网、SDH同步网、No.7信令网、智能网和电信管理网等多种网络建设的需要，同时，以ZXJ10V10.0交换机系统为平台，还可以扩展移动通讯交换、Internet接入、宽带接入等功能。

在硬件方面，ZXJ10V10.0交换机系统采用模块间全分散、模块内分级的控制结构。

根据局容量的大小、对业务的需求以及地理位置的不同，可由一到数十个功能模块组合而成；模块内的个公共部件均采用主备用方式；后台采用通用计算机平台为基础、局域网技术为支撑、客户机/服务器方式为控制系统的基本形态。

在软件方面，ZXJ10V10.0交换机系统遵循结构化、模块化和开放性的原则。

层次间采用原语方式单向调用；层内各模块间以明确的消息接口方式为增值业务的引入提供开放的接口。

ZXJ10V10.0交换机的此种软、硬件结构，使系统得以具备灵活的组网能力、强大的呼叫处理能力、高可靠性、良好的兼容性和可宽展性。

1.系统特点1．灵活的组网方式。

ZXJ10V10.0既可以单模块独立成局，又可以多模块组合成局，不仅可以进行PDH树形组网，又可实现SDH及SDH和PDH混合组网。

2．采用全分散控制，又集中管理的先进模式。

在话务处理、信令处理及事务处理上完全由分散的各部分控制，而对话务统计、计费处理及网络管理又采用集中方式。

因此，ZXJ10V10.0是分散与集中的典型结合。

3．近端模块和远端模块配置灵活，模块间采用了大容量光纤作为通信通道。

高速通道带宽已达200Mb/s以上，既提高了信息流量又保证了高抗干扰性。

4．三级时分交换网，单板最大交换容量可达64K，支持128K×128K组网，系统容量可以实现50万门用户和64000条中继。

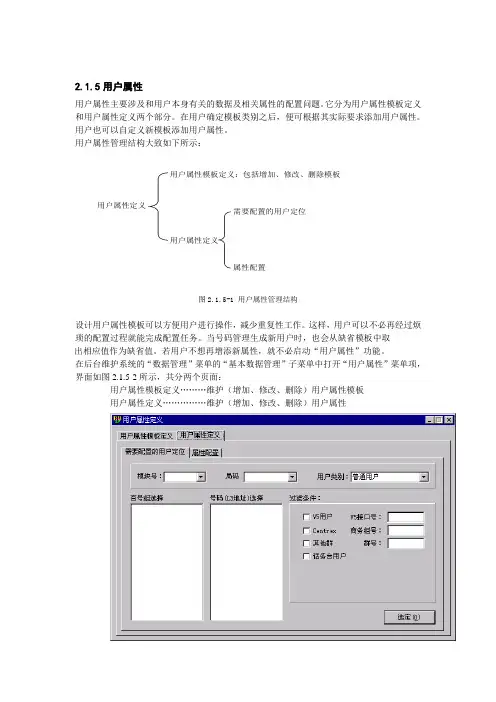

2.1.5用户属性用户属性主要涉及和用户本身有关的数据及相关属性的配置问题。

它分为用户属性模板定义和用户属性定义两个部分。

在用户确定模板类别之后，便可根据其实际要求添加用户属性。

用户也可以自定义新模板添加用户属性。

用户属性管理结构大致如下所示：在后台维护系统的“数据管理”菜单的“基本数据管理”子菜单中打开“用户属性”菜单项，界面如图2.1.5-2所示，共分两个页面：用户属性模板定义………维护（增加、修改、删除）用户属性模板用户属性定义……………维护（增加、修改、删除）用户属性图2.1.5-2 “用户属性”菜单项界面（1）用户属性模板定义选中“用户属性模板定义”页面。

界面如图2.1.5-3所示。

图2.1.5-3 用户属性模板定义ZXJ10（V10.0）交换机共提供了三种缺省用户属性模板，即普通用户缺省模板、ISDN号码用户缺省模板和ISDN端口用户缺省模板。

若不能完全满足需求，用户也可以增加模板或修改系统原有的模板。

【操作】增加模板在“用户属性模板定义”界面中，单击“增加”按钮，在弹出对话框中输入新模板的名字并确认后，系统将以当前属性模板为样板生成新模板。

用户可以对其属性作相应调整。

存储模板对于新增加的或修改过属性的模板，确认完成后单击“存储”按钮即可保存。

删除模板选中欲删除的模板，单击“删除”按钮并确认后即可删除该模板。

【注意】缺省模板不允许改变类型，而且不能删除。

下面分别对三种缺省模板作一简单介绍。

普通用户缺省模板：包括三个部分，即基本属性、呼叫权限和普通用户业务。

基本属性包括用户类别（普通用户、第一类优先用户、第二类优先用户、测试呼叫用户、数据呼叫用户和传真用户以及标准话务台用户）、网络类别、计费类别、终端类别、普通/监听号码分析子以及其它属性（是否为超越类用户、是否需要监听、是否欠费、呼叫失败是否送语音通知、是否呼出/入阻塞、是否为非缺省号码以及呼出是否反向限制）等。

呼叫权限分为呼入权限和呼出权限，依次包括本局本模块、本局出模块、市话、农话、国内（大区内）长途、国内（大区间）长途、国际长途、收费特服和呼出商务组等。

报告成绩：学生实验报告教师签字：批改日期：评语：课程名称实验名称实验目的实验内容实验设备现代交换技术ZXJ10程控交换机的配置掌握 ZXJ10 程控交换机的基本配置，实现本地电话局的配通 , 新业务和商务群的设置局容量配置 , 交换局的配置，物理配置，号码管理，号码分析，用户属性设置两组号码并实现连通：1、索引号为 1 的局号为810，百号为002、索引号为 2 的局号为121，百号为00计算机姓名班级学号实验日期2013 年实验地点教三 810实验组号21同组人1.程控电话网络拓扑电话机端局SDH传输网电话机网络交换机操操操作作作台台台1#2#2.实验步骤（1）、开机后进入 NETCOM系统。

（2）、启动服务器进程调度监控，然后打开ZXJ10 后台维护系统。

（3）、在数据管理中打开数据备份，恢复程控空库。

（4）、局容量配置（全部使用建议值）。

局容量配置——全局规划——全部使用建议值——增加模块号（2）——全部使用建议值（ 5）、交换局配置。

( 设置 ----交换局名称LJC---测试码1----国家代码86----交换局编号1---长途区内存号 1 催费选择字 1 --中国联通----忙提示号码0-----公总电信网----市局 ---国内长话局）（ 6）、物理配置。

物理配置——新增模块（操作维护模块和紧奏形外围模块）-----新增架构（架构号 1 -- 架构名称daizheng —通信端口配置。

插入单板：机框513423 26右键插入默认电路板机框612311131617181920 22插入默认电路板通信板配置：选中刚建立的模块 2 ----通信配置（选择通信板---11， 12（模块内通信板）----全部缺省配置----单元配置----增加单元----增加所有无单元----增加----单元编号 1 -----单元类型（紧奏型交换单元----端口号设置（使用缺省）增加用户单元编号2增加数字中继单元编号3（子单元配置---PCOM1--PCOM4 选中--暂停使用（ 7）、号码管理。

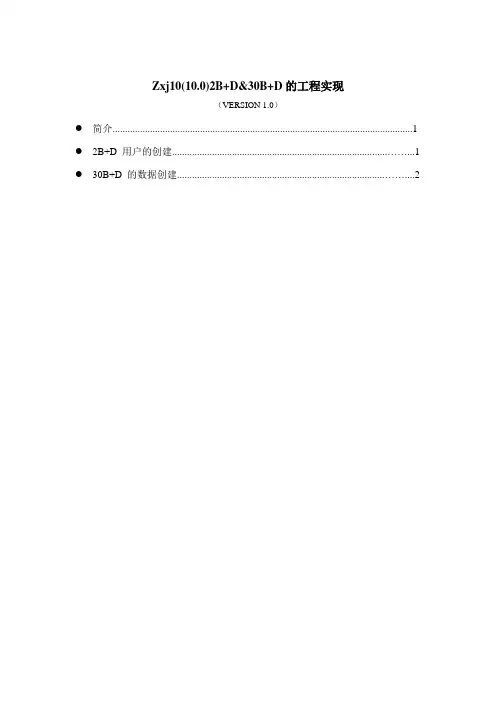

Zxj10(10.0)2B+D&30B+D的工程实现（VERSION 1.0）●简介 (1)●2B+D 用户的创建 (1)●30B+D 的数据创建 (2)1.[简介]ZXJ10 ISDN 交换模块是在数字化电话网的基础上，提供端到端的数字连接，以支持一系列广泛的业务（含话音和非话音业务）为目的，向用户提供一组有限的标准用户网络接口。

如图1－1 所示，ISDN 交换模块具有三个基本特性：（1）端到端的数字连接在用户接入交换机处，支持2B＋D、30B＋D、nB+D 的标准接口。

B 信道为64kbit/s 速率的承载信道。

D 信道为16kbit/s 和64kbit/s 速率的信令通路，线路上提供基本速率接口、S/T 接口（ZX NT1）、基群速率接口三种入网方式。

（2）综合的业务ISDN 交换模块支持包括语音、数据、文字、图像在内的各种综合业务；支持多种网络互连，例如：公用电话网（PSTN）、分组交换网（PSPDN）、Internet 网、局域网的互连。

（3）标准的入网接口不同的业务和不同的终端可经过一个统一的接口接入网络。

图1－1 Z X J 1 0 I S D N 交换模块示意图2. 2B+D 用户的创建步骤如下：1．在数据管理中，选择“基本数据管理”——》“物理配置”——》“物理配置”，相应位置加上DLC数字用户板。

2．在用户管理中，板创建相应板位的数字用户，每块可以创建12个用户，选择用户类型为2B＋D数字用户。

注：目前的数字用户板有两种：带远供(B9905)和不带远供的(B9905之前版本)。

不带远供的DSLC板有以下的注意点：最早的DSLC软件版本有问题，表现在板上的指示灯和实际的用户线物理配置对应不上，而且没有规律，此版本用的较多；后来出的一版本有所改进，表现在每板的后六路用户指示灯和实际的用户线物理配置一一对应，而前六路板上的指示灯和实际的用户线物理配置对应关系刚好颠倒，该版本用的比较少，最新的版本用户指示灯都亮而不闪。

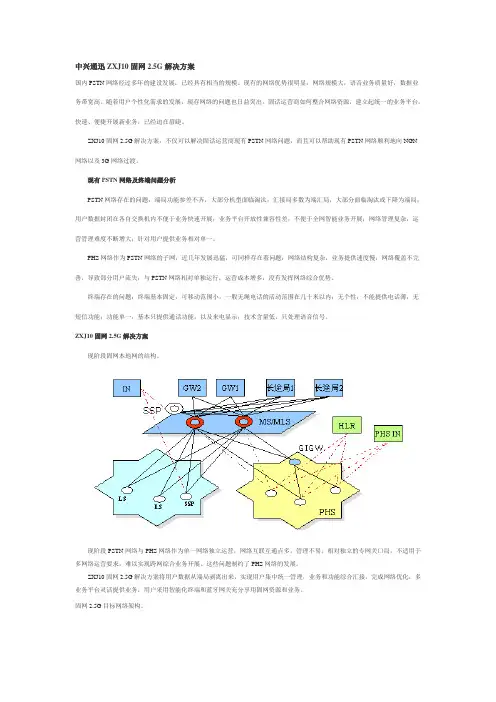

中兴通迅ZXJ10固网2.5G解决方案国内PSTN网络经过多年的建设发展，已经具有相当的规模。

现有的网络优势很明显：网络规模大，语音业务质量好，数据业务带宽高。

随着用户个性化需求的发展，现存网络的问题也日益突出。

固话运营商如何整合网络资源，建立起统一的业务平台，快速、便捷开展新业务，已经迫在眉睫。

ZXJ10固网2.5G解决方案，不仅可以解决固话运营商现有PSTN网络问题，而且可以帮助现有PSTN网络顺利地向NGN 网络以及3G网络过渡。

现有PSTN网络及终端问题分析PSTN网络存在的问题：端局功能参差不齐，大部分机型面临淘汰；汇接局多数为端汇局，大部分面临淘汰或下降为端局；用户数据封闭在各自交换机内不便于业务快速开展；业务平台开放性兼容性差，不便于全网智能业务开展；网络管理复杂，运营管理难度不断增大；针对用户提供业务相对单一。

PHS网络作为PSTN网络的子网，近几年发展迅猛，可同样存在着问题：网络结构复杂，业务提供速度慢；网络覆盖不完善，导致部分用户流失；与PSTN网络相对单独运行，运营成本增多，没有发挥网络综合优势。

终端存在的问题：终端基本固定，可移动范围小，一般无绳电话的活动范围在几十米以内；无个性，不能提供电话薄，无短信功能；功能单一，基本只提供通话功能，以及来电显示；技术含量低，只处理语音信号。

ZXJ10固网2.5G解决方案现阶段固网本地网的结构。

现阶段PSTN网络与PHS网络作为单一网络独立运营，网络互联互通点多，管理不易。

相对独立的专网关口局，不适用于多网络运营要求，难以实现跨网综合业务开展。

这些问题制约了PHS网络的发展。

ZXJ10固网2.5G解决方案将用户数据从端局剥离出来，实现用户集中统一管理，业务和功能综合汇接，完成网络优化，多业务平台灵活提供业务，用户采用智能化终端和蓝牙网关充分享用固网资源和业务。

固网2.5G目标网络架构。

iHLR综合归属位置寄存器iHLR作为固网数据管理中心，记录固网用户逻辑号码、物理号码以及两者间映射关系，记录用户移动性信息，记录固网用户基本业务和新业务，记录固网用户智能业务签约属性等信息，负责为呼叫提供位置信息和路由信息。

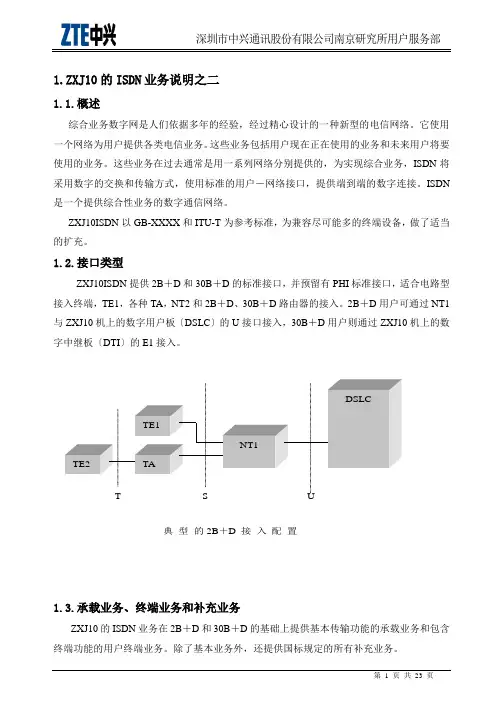

1.ZXJ10的ISDN业务说明之二1.1.概述综合业务数字网是人们依据多年的经验，经过精心设计的一种新型的电信网络。

它使用一个网络为用户提供各类电信业务。

这些业务包括用户现在正在使用的业务和未来用户将要使用的业务。

这些业务在过去通常是用一系列网络分别提供的，为实现综合业务，ISDN将采用数字的交换和传输方式，使用标准的用户－网络接口，提供端到端的数字连接。

ISDN 是一个提供综合性业务的数字通信网络。

ZXJ10ISDN以GB-XXXX和ITU-T为参考标准，为兼容尽可能多的终端设备，做了适当的扩充。

1.2.接口类型ZXJ10ISDN提供2B＋D和30B＋D的标准接口，并预留有PHI标准接口，适合电路型接入终端，TE1，各种TA，NT2和2B＋D、30B＋D路由器的接入。

2B＋D用户可通过NT1与ZXJ10机上的数字用户板〔DSLC〕的U接口接入，30B＋D用户则通过ZXJ10机上的数字中继板〔DTI〕的E1接入。

典型的2B＋D接入配置1.3.承载业务、终端业务和补充业务ZXJ10的ISDN业务在2B＋D和30B＋D的基础上提供基本传输功能的承载业务和包含终端功能的用户终端业务。

除了基本业务外，还提供国标规定的所有补充业务。

1.3.1.电路交换的承载业务64Kbit/s不受限的业务2*64Kbit/s不受限的业务话音3.1KHz音频7KHz音频半永久384Kbit/s半永久1536Kbit/s半永久1920Kbit/s多速率不受限业务1.3.2.分组交换的承载业务在B通路上可以提供X.31建议的方式A和方式B的半永久连接或及时连接；在D通路上可以提供半永久连接、永久逻辑连路。

1.3.3.电信终端业务电话G4类传真G2－3类传真可视图文可视电话1.3.3.1.标准化的补充业务ISDN用户的补充业务可以在下面的界面上定义，如下图。

图ISDN用户的补充业务定义界面直接拨入（DDI）多用户号码（MSN）主叫线识别提供（CLIP）主叫线识别限制（CLIR）被接线识别提供（CLOP）被接线识别限制（CLOR）子地址业务（SUB）遇忙呼叫前转（CFB）无应答呼叫前转（CFNR）无条件呼叫前转（CFU）呼叫等待（CW）呼叫保持（CH）终端可携带性（TP）会议呼叫（CONF）三方业务（3PTY）闭合用户群（CUG）CENTREX用户群内/组内待答，分机转接，分机待答，秘书服务，群外呼叫转移，话务台跨群登记紧急呼叫跨越，前转禁止转长途，长途来话禁止转移远端控制的补充业务恶意呼叫（立即和查找两种方式）1.3.3.2.ISDN补充业务以外的新业务免打扰业务热线业务呼出限制与接续闹钟业务有特定安排点到点配置缩位拨号缩拨话务台1.4.基本业务的使用基本业务最常见的应用是话音，对于一般的数字话机，通过NT1接入ZXJ10ISDN的数字用户板DSLC，局方完成必要的数据配置(需配置板类型、号码配置、用户属性)，在物理线路激活一后，即可进行一般的去话；对于来话则可能要设置话机的多用户号码(MSN)，如果没有设置，对来话都可以响应，如果设置了MSN，则此MSN必须与来话信息中的被叫号码(CalledNum)相匹配，话机才会提醒用户。

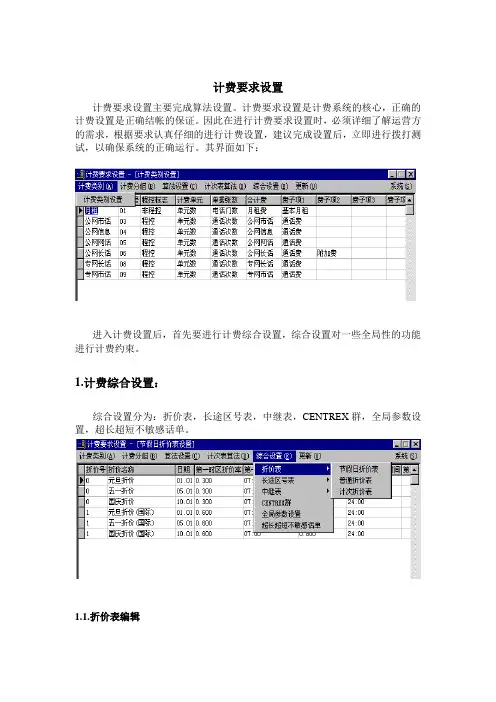

计费要求设置计费要求设置主要完成算法设置。

计费要求设置是计费系统的核心，正确的计费设置是正确结帐的保证。

因此在进行计费要求设置时，必须详细了解运营方的需求，根据要求认真仔细的进行计费设置，建议完成设置后，立即进行拨打测试，以确保系统的正确运行。

其界面如下：进入计费设置后，首先要进行计费综合设置，综合设置对一些全局性的功能进行计费约束。

1.计费综合设置：综合设置分为：折价表，长途区号表，中继表，CENTREX群，全局参数设置，超长超短不敏感话单。

1.1.折价表编辑在折价表栏目中可完成现行电信网的各种折价要求，节假日折价表和普通折价表主要针对分时段计费这种要求，每种折价类型对应着一个折价号，此折价号可被算法模板引用。

节假日折价表和普通折价表是结合起来使用的。

各字段含义如下：折价号：用来标识不同的折价方法，取值范围0－9。

折价名称：用来帮助记忆。

在实际应用中，通常有国内折价、国际折价、港澳台折价等几种。

日期：折价的节假日日期。

每天最多有4段不同费率的时间段。

如第1、2、3、4时区结束时间分别为A、B、C、D，折价率分别为x1、x2、x3、x4，则0点－A的折价率为x1，A－B 的折价率为x2，B－C的折价率为x3，C－D的折价率为x4，D－24点的折价率为x1。

节假日折价是最优先的，即如果一天同时在节假日折价表和普通折价表中，以节假日折价表为准。

下为实例：节假日：表示，折价号为０的折价类型在１月１日，５月１日，１０月１日的00:00至07:00以三折计算费用，07:00至24:00以五折计算费用。

折价号为１的折价类型在１月１日，５月１日，１０月１日的00:00至07:00以六折计算费用，07:00至24:00以八折计算费用普通折价表：上图表明折价号为０的折价类型在周六，周日的00:00至07:00以三折计算费用。

07:00至24:00以五折计算费用。

在除去节假日表中的日期以及每周的周六，周日的其余的日子里00:00至07:00以三折计算费用。

ZXJ10——集成交换模块ZXJ10－SM-IZXJ10－SM-I是中兴通讯股份有限公司最新研制开发的一体化智能综合交换系统。

它是基于ZXJ10（V10.0）大型数字程控交换系统，综合了智能人工长途台、排队机、调度机、用户交换机等功能的智能综合交换机。

该交换机继承了ZXJ10（V10.0）所特有的大容量、技术新、功能强等优点，提供丰富的接口种类，覆盖军网和专网等特殊用户要求以及智能人工长途台的所有功能。

特别适用于军队、电力、铁路、邮政、公路、厂矿企业、院校、医院、政府机关、集团公司、宾馆、酒店、金融机构等专网中各种用户要求和多种业务需求，充分体现了当今交换系统的水平。

1 .系统结构系统采用19英寸的一体化机架，内部集成了一次电源、蓄电池、配线架、监控系统（均可选配）等，高度为2米。

只有2种背板，用户层和控制网络层，根据需要进行灵活配置，满配置为双机架结构，其中2＃架为纯用户柜。

1＃架的组成如下图所示，2＃架与它类似。

SMEMTNET：同步时钟网板ASIG：模拟信令板DT：E1/T1数字中继板SP：单元控制板MTT：多任务控制板AT：模拟中继板SLC：自动/共电用户板DSLC：数字用户板POW A：二次电源板2 .系统特点◆处理能力强：模块主处理机采用Pentem_II/Power_PC技术，所有单元处理器采用Intel 386EX。

采用4K无阻塞交换网络。

◆可靠性高：所有公用部件如主处理机、网板、时钟板、通信板、用户单元处理器板、电源等均采用1＋1备用；软、硬件均采用模块化设计，具有完善的检测措施和多种安全机制。

◆接口丰富：提供模拟用户接口（共电专线）、BRI（2B＋D）和PRI（30B＋D）接口、64kb/s和n*64 kb/s数据用户接口、ADSL和HDSL宽带用户接口、E1/T1接口、PHI接口、STM－1接口、模拟中继接口（环路、磁石、载波、E&M、卫星等）。

◆配置灵活：1)模拟用户板、数字用户板和模拟中继板任意混插；数字中继板和模拟信令板混插。

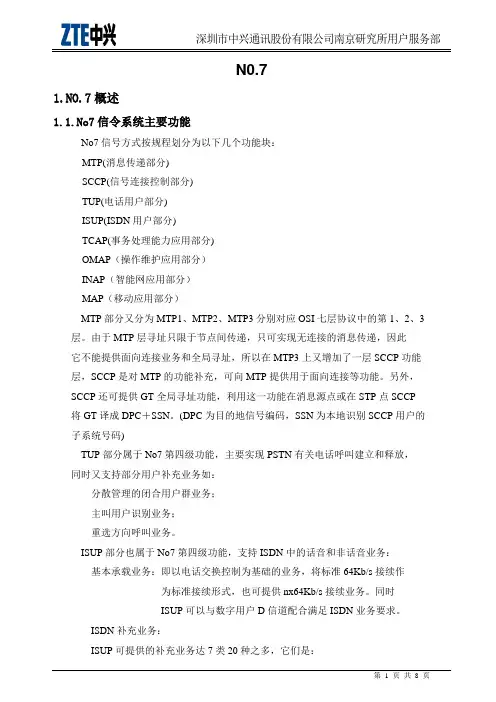

N0.71.NO.7概述1.1.No7信令系统主要功能No7信号方式按规程划分为以下几个功能块：MTP(消息传递部分)SCCP(信号连接控制部分)TUP(电话用户部分)ISUP(ISDN用户部分)TCAP(事务处理能力应用部分)OMAP（操作维护应用部分）INAP（智能网应用部分）MAP（移动应用部分）MTP部分又分为MTP1、MTP2、MTP3分别对应OSI七层协议中的第1、2、3 层。

由于MTP层寻址只限于节点间传递，只可实现无连接的消息传递，因此它不能提供面向连接业务和全局寻址，所以在MTP3上又增加了一层SCCP功能层，SCCP是对MTP的功能补充，可向MTP提供用于面向连接等功能。

另外，SCCP还可提供GT全局寻址功能，利用这一功能在消息源点或在STP点SCCP 将GT译成DPC＋SSN。

(DPC为目的地信号编码，SSN为本地识别SCCP用户的子系统号码)TUP部分属于No7第四级功能，主要实现PSTN有关电话呼叫建立和释放，同时又支持部分用户补充业务如：分散管理的闭合用户群业务；主叫用户识别业务；重选方向呼叫业务。

ISUP部分也属于No7第四级功能，支持ISDN中的话音和非话音业务：基本承载业务：即以电话交换控制为基础的业务，将标准64Kb/s接续作为标准接续形式，也可提供nx64Kb/s接续业务。

同时ISUP可以与数字用户D信道配合满足ISDN业务要求。

ISDN补充业务：ISUP可提供的补充业务达7类20种之多，它们是：呼叫发起类：如CT、CFB、CFNR、CFU、LH；呼叫完成类：如CW、HOLD；多方通信补充业务：如CONF、3PTY；集团性补充业务：如CUG；计费补充业务：如CRED、AOC；附加信息传递业务：如UUS。

ISUP选路条件要有三个：被叫号码；接续类型；网络信令能力。

TCAP部分，这部分是位于业务层和SCCP之间的中间层，但属于OSI七层协议的第七层，TCAP用户目前包括了OMAP、MAP和INAP三大部分，TCAP具有应用层规约和功能，不具备4－6层的规约和功能。

ISDN话务台1.引言ISDN话务台是为实现集中用户交换机（CENTREX）业务而设计。

CENTREX又称“集团电话”，其实质是将市话交换机上的部分用户定义为一个基本用户群（BUG），该用户群的用户不仅具有普通市话用户的功能，而且还拥有用户小交换机（PABX）的功能。

设立CENTREX群的目的是优化电信网络结构，规范电信服务，使用户免于维护用户交换机设备等。

ISDN话务台可放在局端称为呼叫中心话务台，也可置于用户端成为ISDN远程话务台。

结合邮电部规范GF002—9002.1之附件——《邮电部电话交换设备总技术规范书（附录）》36页的规定，ISDN话务台具有如下功能：·话务员坐席以2B+D接口与交换机相连，话务员坐席可远离交换机7公里。

·群内用户的群呼叫限制。

·出群的长权呼叫限制，目的码呼叫限制（可限打某些声讯台、特殊电话等）·闭合用户群的增、删、改。

·群内小号码更改，考虑不涉及号码分析表，可规定前几位不能改变。

·群内用户的同组代答功能。

·群内用户的指定代答，代答用户的权限设置（无权，组内有权，群内有权）。

·计费功能包括：话单查询、统计、打印、立即计费打印，可设置固定附加费和比例附加费。

2.设计思想ISDN话务台由一台PC机加插一块具有ISA总线接口的U接口卡组成，U接口卡外接一个话机手柄（Handset）或一付一体化模拟耳机，通过一条2B+D数字用户线与ZXJ10机相连。

其中B1为话音通道，由模拟话机或模拟耳机占用，话路B1由MP中模拟用户话务台控制部分在呼叫建立过程中接续；B2为消息通道，传递话务台内部信令、维护及计费信息，B2可通过DSLC、SP、DSN由MP控制半固定连接到COMM板上，形成一条从话务台到MP的消息通道；D为信令通道，传送整个话务台的信令，对于容量较小的Centrex系统，则可以用D通道经模块内通信到MP。

ZXJ10(V10.0)交换系统的远程维护实现1.概述ZXJ10(V10.0)交换系统前后台之间采用了标准的TCP/IP协议，因此在远程维护方面可有多种方法供用户在实际开通、维护中选用，具体的主要有以下几种常用方法：1）采用MODEM方式，利用PSTN网实现远程维护；2）采用DDN方式，利用DDN专线实现远程维护；3）利用ISDN的U通信卡的方式实现远程维护及话务台功能；4）采用手提电脑将其复制成129服务器然后连接RSM的方式实现“远程”维护；5）采用PC电脑直联MP的方法对远端模块进行维护。

2.远程维护系统安装前的准备在进行ZXJ10远程维护系统安装之前，应首先安装和配置WIN NT的RAS远程访问服务、点对点通信协议PPTP和安装所使用的Modem的驱动程序。

安装配置方法如下：1）在“控制面板”——“网络”——“属性”——“服务”中选择“添加”，在弹出菜单中选择“远程访问服务”；2）单击“配置”选择调制解调器的端口用法为“拨入和拨出”，如下图：3）单击“网络”，进行网络配置，只选择TCP/IP协议：4）选择“配置”，进行TCP/IP的配置：在这里用户可配置静态地址集的范围，注意应当将两个PC机的串口IP地址都包括进去；同时还应选择“允许远程客户请求默认的IP地址”。

5）关于调制解调器的安装方法这里不再详细叙述；至此，可完成WIN NT的远程访问服务RAS的安装。

3.带有远程维护的后台服务器通信系统的安装ZXJ10后台服务器通信系统有三种配置方法：1、不连接远程维护终端；2、通过网关连接远程维护终端（需另外设置一个服务器或路由器作为网关）；3、本机是远程访问网关（适用于远程拨号方式）；下面我们针对选择方式3、方式2分别介绍如下：3.1.“本机是远程访问网关”时的安装过程如下：运行后台安装软件中的通信系统安装，如后台服务器已安装好可以在“开始”—“运行”中执行“版本路径\install\nttcp\comsetup 1 1 1 1 1”进行通信系统配置的修改，界面如上：单击“下一步”进行本局有名节点设置，其中“本节点号”、“长途区号”、“局号”已根据计算机名称自动生成，通常无需修改；设置有名节点主要是让服务器能根据节点来访问该节点，可根据需要增加；再单击“下一步”进行远程访问网关的设置，界面如图3.2.3：这里需将与本网关相连的各个远程维护网网关的节点号、局号、区号等设置好方可正常通信，实现远程维护功能；图3.2.3 远程维护网关设置“区号”范围：010 ~ 999；“局号”范围：1 ~ 254；“网关节点号”范围：134 ~ 249；点击“下一步”可完成通信系统的安装。

1.ZXJ10PSTN新业务之二ZXJ10V10.0交换机在满足新版《邮电部电话交换设备总技术规范书》（YDN065－1997）基础上，提供新PSTN和ISDN补充服务，进一步完善和增强CENTREX功能，增强号码分析、选路功。

可以满足1999～2000年在以下几方面要求：市场需求业务发展需求下面对支持新PSTN业务做如下说明。

1.1.指定目码限制1.1.1.含义该业务允许ZXJ10用户对指定目码进行呼出限制，激活指定目码限制用户对其呼入不受限制。

每一个用户目码限制名单中最多可定义10个目码，目码可以是字冠、国家代码、长途区号、局码、特服号码或用户号码（最大位长20位）。

激活指定目码限制用户紧急呼叫不受限制。

具有指定目码限制用户比例为10%。

1.1.2.使用方法申请当用户需要该项性能,可预先向电话局申请。

申请后该用户具有使用此项业务权限。

修改限制名单局方操作：局方可按用户要求修改限制名单，局方操作和用户操作不可同时申请。

用户操作：①.增加限制名单中目码用户摘机，听拨号音，按*＃76*S1S2S3S4*目码#,听该目码已增加录音通知，挂机（允许用户重复增加相同目码）。

②．删除限制名单中目码删除单个目码：用户摘机，听拨号音，按＃*76*S1S2S3S4*目码#,听该目码已删除录音通知，挂机。

删除全部目码：用户摘机，听拨号音，按＃*76*S1S2S3S4#,听目码已全部删除录音通知，挂机。

其中：目码为该用户限制呼出号码，最大位长20位。

当目码限制名单登记已满，用户再登记新目码，系统拒绝。

激活用户摘机，听拨号音，按*76*S1S2S3S4#,听该业务已激活录音通知，挂机（允许用户重复激活操作）。

在激活状态，用户增加某目码，对该目码限制立即生效，不需激活操作；用户删除某目码，则对该目码限制立即撤销，不需其他操作。

使用当用户激活该业务后，将不允许该用户呼叫限制名单中登记目码（送录音通知）。

若用户在限制名单中，同时登记有相互关联目码（如168和1686），交换机根据号码位长短目码进行限制（对168限制）。

ZXJ10 可以支持的PSTN新业务主要有：呼叫转移类（无条件、无应答/久叫不应、遇忙）、遇忙寄存和遇忙回叫、缺席用户、免打扰和限时免打扰、缩位拨号、主叫号码显示（被叫方）、热线（立即和延时）、呼叫限制、恶意呼叫（立即和查找）、多用户号码、闹醒、三方通话、会议电话、呼叫等待、群外呼叫的转移、远端控制、紧急跨越权限、呼叫转移禁止、话务台跨群登记、秘书服务等。

ZXJ10 PSTN 新业务定义界面如下图1。

图1 ZXJ10 PSTN 新业务定义界面1.1.缩位拨号缩位拔号，主是用1~2位代码来代替原来的电话号码（可以是本地号码、国内长途号或国际号码。

当1~2位代码代替原来的国内长途号码或国际号码时，应包括国内长途字冠和国际长途字冠）ZXJ10的缩位拨号，基本完成了国标要求，且每个用户最多有16个采用缩位号码的被叫用户。

1.1.1.缩位拨号登记用户已有该新业务的使用权。

局方已经授权。

2)听拨号音3)拨号，*51 * MN * TN #(其中MN为2位代码作缩位号码，国内长途TN为需经的号码：本地号码，0+字冠+ 本地号码，00+国际长途字冠+国内长途字冠+本地号码。

)4)听证实音或语音通知5)若需多次登记(小于16次),操作1—46)挂机1.1.2.缩位拨号使用已登记MN所对的TN1)摘机2)听拨号音3)拨号，* *MN4)听到回铃音1.1.3.缩位拨号撤消用户已登记MN一、单项撤销1)摘机2)听拨号音3)拨号，# 51 * MN #4)听证实音或语音通知5)挂机二、记新抹旧同时完成在登记表中已置MN TN11)摘机2)听拨号音3)# 51 *MN*TN2#4)听证实音或语音通知5)挂机与其它PSTN补充业务无任何冲突。

1.2.延时热线服务用户在摘机后规定时间内不拔号，即自动接到某一固定的被叫用户，一个用户所登记的热线服务只能是某一个被叫用户。

ZXJ10的延时热线服务完全按照国标。

1.2.1.延时热线服务登记用户已有该新业务的使用权。

特殊业务使用1.总论KD_KB_ICP表编辑是用于交换局与局之间进行信息交换的，后台版本安装后缺省配置即可使用，不可随意修改，千万慎重！前台的呼叫处理程序通过查找前台数据表实现。

找到“数据管理”的“其它数据管理”，点击后弹出“KD_KB_ICP表编辑维护”界面，上面有“KD编辑”、“KB编辑”、“ICP编辑”三栏，下面一一说明。

2.ICP表编辑说明ICP表编辑的目的是给用户送提示音，通知用户有关接续未成功的信息，如若A呼叫B，而此时B用户正在通话，则通过选择ICP编辑表，可以给A用户送通知语音“您拨打的用户忙，请稍后再拨”，而如果通过编辑ICP表去掉语音提示，则此时A用户只能听忙音，不听提示音。

具体情况如下。

打开“数据管理”=>“其他数据管理”=>“呼叫失败原因维护”子菜单，选中ICP编辑标签，如图1，该标签分别由列表“出错类别”，“业务语音编码”以及复选框“需要提供用户语音”，“需要提供中继语音”组成，其中“出错类别”列表为需要处理的失败代码，如AlsSpsChgLtd[107]，业务语音编码为失败代码需提供的相应的语音提示。

图1 ICP编辑维护界面图1中语音代码为TONE_NO_SUS[23]，对应的实际语音提示为“对不起，您的电话没有这项业务”。

复选框“需要提供用户语音”标志打上时，表示当主叫为本局用户时（即主被叫用户在同一交换局）提供语音提示。

复选框“需要提供中继语音”标志打上时，表示当主叫拨打出局用户时（即主被叫用户在不同交换局）给主叫用户提供语音提示。

复选框“需要向主叫送应答信号”标志打上时，表示当交换局向主叫用户送失败语音提示时，发送应答线路信号。

下面介绍ICP编辑表中，出错类别，语音编码对应的关系及其代表的意义。

（以下的对应关系为后台缺省关系，通过编辑可以改变这种对应关系）245 TempDelHoldSubDn TONE_HOLD_SDN 对不起，该机已停止使用246 TimerExpiry 2102 定时器终了时恢复247 TollPrefixMisdialed 2005 误拨长途字冠TONE_SDN_UNUSED 您拨打的号码未启用248 UnexpectedMsg 2109 呼叫建立时收到异常消息249 UnrecognizedParaUsed 2110 消息带有未被识别参数－－舍弃3.KD表编辑说明KD是随路信令中一重要的前向记发器信号，它用于采用随路信令的交换局与局之间传递主叫信息。
