本次将高炉炼铁工艺流程分为以下几部分: 一、 高炉炼铁工艺流程详解二、 高炉炼铁原理 三、高炉冶炼主要工艺设备简介 四、高炉炼铁用的原料、高炉炼铁工艺流程详解高炉炼铁工艺流程详图如下图所示:附：高炉炉本体主要组成部分介绍以及高炉操作知识料钾调控阙,-20 0V炉身V-E001C■-14001C炉腹，-leoor £小料牛 小料钟出铁口 , 900-1000V" 京铁加利面铁炉炉爆气首工艺设备相见文库文档:料风咀注,各类校珀均产生暖声:、高炉炼铁原理炼铁过程实质上是将铁从其白然形态一一矿石等含铁化合物中还原出来的过程。
铁矿石、焦炭、石炎石炼铁方法主要有高炉法、直接还原法、熔融还原法等，其原理是矿石在特定的气氛中（还原物质CO、H2、C;适宜温度等）通过物化反应获取还原后的生铁。
生铁除了少部分用于铸造外，绝大部分是作为炼钢原料。
高炉炼铁是现代炼铁的主要方法，钢铁生产中的重要环节。
这种方法是由古代竖炉炼铁发展、展了改进而成的。
尽管世界各国研究发很多新的炼铁法，但由于高炉炼铁技术经济指标良好，工艺简单, 生产量大,劳动生产率高，能耗低，这种方法生产的铁仍占世界铁总产量的95%以上。
炼铁工艺是是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锭矿等）按一定比例白高炉炉顶装入高炉，并由热风炉在高炉下部沿炉周的风口向高炉内鼓入热风助焦炭燃烧（有的高炉也喷吹煤粉、重油、天然气等辅助燃料），在高温下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧化碳和氢气。
原料、燃料随着炉内熔炼等过程的进行而下降，在炉料下降和上升的煤气相遇，先后发生传热、还原、熔化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的熔剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。
同时产生高炉煤气，炉渣两种副产品，高炉渣铁主要矿石中不还原的杂质和石灰石等熔剂结合生成，白渣口排出后，经水淬处理后全部作为水泥生产原料；产生的煤气从炉顶导出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃料。
炼铁工艺流程和主要排污节点见上图。
高炉炼铁生产工艺流程及主要设备筒图烧结料石泉石焦炭配料计呈称*至高炉烟气处理1、高炉高炉炉本体较为复杂，本文在 最后附有专门介绍。
横断面为圆形的炼铁竖炉。
用 钢板作炉壳，壳内砌耐火砖内衬。
高炉本体白上而下分为炉喉、炉 身、炉腰、炉腹、炉缸5部分。

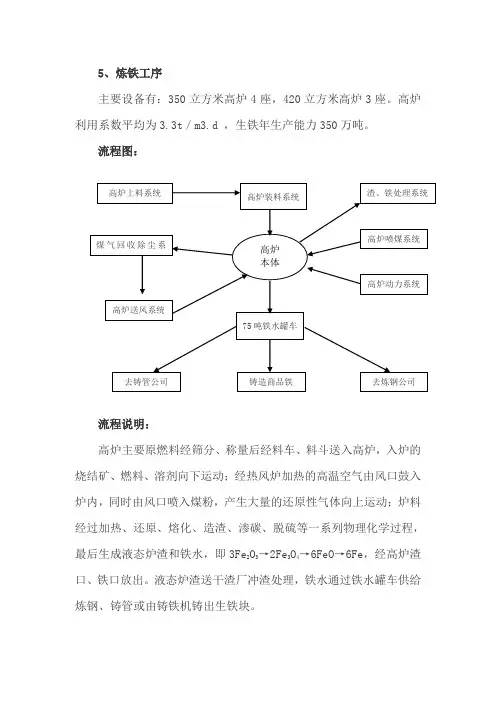

由于局炉炼铁技 术经济指标良 好，工艺简单，生产量大，劳 动生产效率局，能耗低等优点，探尺炉'缸 r 红外线监测仪三、高炉冶炼主要工艺设备简介高护炼铁设备组成有：①高炉本体；②供料设备；③送风设备； ④喷吹设备；⑤煤气处理设备；⑥渣铁处理设备。
通常，辅助系统的建设投资是高炉本体的 4~5倍。
生产中，各个 系统互相配合、互相制约，形成一个连续的、大规模的高温生产过程。
高炉开炉之后，整个系统必须日以继夜地连续生产， 除了计划检修和 特殊事故暂时休风外，一般要到一代寿命终了时才停炉。
高炉炼铁系统（炉体系统、渣处理系统、上料系统、除尘系统、 送风系统）主要设备简要介绍一下。
煤气取样器67炉身8炉腰炉腹风口平面 冷渣口平面铁口平面一 9—115 温度探测孔331故这种方法生广的铁占世界铁总广量的绝大部分。
局炉生广时从炉顶 装入铁矿石、焦炭、造渣用熔剂（石灰石），从位于炉子下部沿炉周 的风口吹入经预热的空气。
在高温下焦炭（有的高炉也喷吹煤粉、重 油、天然气等辅助燃料）中的碳同鼓入空气中的氧燃烧生成的一氧化 碳和氢气，在炉内上升过程中除去铁矿石中的氧，从而还原得到铁。
炼出的铁水从铁口放出。
铁矿石中未还原的杂质和石灰石等熔剂结合 生成炉渣，从渣口排出。
产生的煤气从炉顶排出，经除尘后，作为热煤气2、局炉除尘器用来收集高炉煤气中所含灰尘的设备。
高炉用除尘器有重力除尘 器、离心除尘器、旋风除尘器、洗涤塔、文氏管、洗气机、电除尘器、 布袋除尘器等。
粗粒灰尘（＞ 60〜90um ）,可用重力除尘器、离心除 尘器及旋风除尘器等除尘；细粒灰尘则需用洗气机、电除尘器等除尘 设备。
风炉、加热 炉、焦炉、 锅炉等的燃 料。
高炉冶 炼的主要产 品是生铁， 还有副产高 炉渣和高炉护喉原-5001C炉身外而耐火碑屋日皿nc'料风菅出渣口小料■斗474钟炉噪气菅 太料牛 ~大科钟r -iwr—艳^脱咀出铁口、?00-、/炉年立帝3、高炉鼓风机高炉最重要的动力设备。
它不但直接提供高炉冶炼所需的氧气，而且提供克服高炉料柱阻力所需的气体动力。
现代大、中型高炉所用的鼓风机，大多用汽轮机驱动的离心式鼓风机和轴流式鼓风机。
近年来使用大容量同步电动鼓风机。
这种鼓风机耗电虽多，但启动方便，易于维修，投资较少。
高炉冶炼要求鼓风机能供给一定量的空气，以保证燃烧一定的碳；其所需风量的大小不仅与炉容成正比，而且与高炉强化程度有关、一般按单位炉容2.1〜2.5m3/min的风量配备。
但实际上不少的高炉考虑到生产的发展，配备的风机能力都大于这一比例图5-】3热顷刖管和送H ift4、高炉热风炉热风炉是为高炉加热鼓风的设备，是现代高炉不可缺少的重要组成部分。
现代热风炉是一种蓄热式换热器。
目前风温水平为 ~1200 C ,高的为 1250 C ~1350 C ,最高可达 1450 C ~1550 C 。
提高风温可以通过提高煤气热值、优化热风炉及送风管道结构、预热 煤气和助燃空气、改善热风炉操作等技术措施来实现。
理论研究和生 产实践表明，采用优化的热风炉结构、提高热风炉热效率、延长热风 炉寿命是提高风温的有效途径。
5、铁水罐车铁水罐车用于运送铁水，实现铁水在脱硫跨与加料跨之间的转移或 放置在混铁炉下，用于高炉或混铁炉等出铁。
四、高炉炼铁用的原料高炉冶炼用的原料主要由铁矿石、燃料（焦炭）和熔剂（石灰 石）三部分组成。
通常，冶炼1吨生铁需要1.5-2.0吨铁矿石，0.4-0.6吨焦炭，0.2-0.4 吨1000 C内聪武外嫌式图5"6焕恨炉外观熔剂，总计需要2-3吨原料。
为了保证高炉生产的连续性，要求有足够数量的原料供应。
因此，无论是生铁厂家还是钢厂采购原料的工作是尤其重要。
生铁的冶炼虽原理相同，但由于方法不同、冶炼设备不同，所以工艺流程也不同。
下面分别简单予以介绍。
高炉生产是连续进行的。
一代高炉（从开炉到大修停炉为一代）能连续生产几年到十几年。
生产时，从炉顶（一般炉顶是由料种与料斗组成，现代化高炉是钟阀炉顶和无料钟炉顶）不断地装入铁矿石、焦炭、熔剂，从高炉下部的风口吹进热风（1000〜1300摄氏度），喷入油、煤或天然气等燃料。
装入高炉中的铁矿石，主要是铁和氧的化合物。
在高温下，焦炭中和喷吹物中的碳及碳燃烧生成的一氧化碳将铁矿石中的氧夺取出来，得到铁，这个过程叫做还原。
铁矿石通过还原反应炼出生铁，铁水从出铁口放出。
铁矿石中的脉石、焦炭及喷吹物中的灰分与加入炉内的石灰石等熔剂结合生成炉渣，从出铁口和出渣口分别排出。
煤气从炉顶导出，经除尘后，作为工业用煤气。
现代化高炉还可以利用炉顶的高压，用导出的部分煤气发电。
生铁是高炉产品（指高炉冶炼生铁），而高炉的产品不只是生铁，还有锭铁等，属于铁合金广品。
猛铁周炉不参加炼铁局炉各种指标的计算。
高炉炼铁过程中还产生副产品水渣、矿渣棉和高炉煤气等。

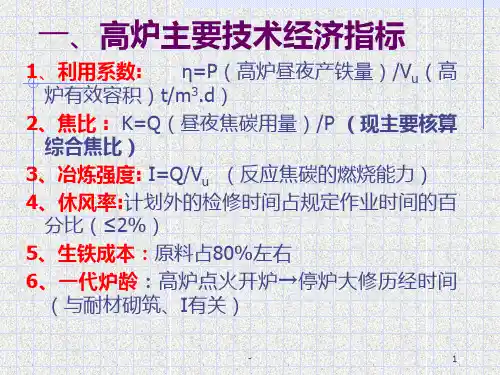

高炉炼铁的特点：规模大，不论是世界其它国家还是中国，高炉的容积在不断扩大，如我国宝钢高炉是4063立方米，日产生铁超过10000 吨，炉渣4000多吨，日耗焦4000多吨。
目前国内单一性生铁厂家，高炉容积也以达到500左右立方米，但多数仍维持在100-300立方米之间，甚至仍存在100立方米以下的高耗能高污染的小高炉，其产品质量参差不齐，公布分散，不具有期规模性，更不能与国际上的钢铁厂相比。
附：高炉炉本体的主要组成部分高炉炉壳：现代化高炉广泛使用焊接的 钢板炉壳，只有极少数最 小的土高炉才用钢箍加固的砖壳。
炉壳的作用是固定冷却设备，保证 高炉砌体牢固，密封炉体，有的还承受炉顶载荷。
炉壳除承受巨大的 重力外，还要承受热应力和内部的煤气压力，有时要抵抗崩料、坐料 甚至可能发生的煤气爆炸的 突然冲击，因此要有足够的强度。
炉壳外 形尺寸应与高炉内型、炉体各部厚度、冷却设备结构形式相适应。
炉喉：高炉本体的最上部分，呈圆筒形。
炉喉既是炉料的加入口， 也是煤气的导出口。
它对炉料和煤气的上部分布起控制和调节作用。
炉喉直径应和炉缸直径、炉腰直径及大钟直径比例适当。
炉喉高度要 允许装一批以上的料，以能起到控制炉料和煤气流分布为限。
5_ 温度探测孔煤气取样器红外域监测仗铁口平面—9——炉缸炉身：高炉铁矿石间接还原的主要区域，呈圆锥台简称圆台形，由上向下逐渐扩大，用以使炉料在遇热发生体积膨胀后不致形成料拱，并减小炉料下降阻找力。
炉身角的大小对炉料下降和煤气流分布有很大影响。
炉腰：高炉直径最大的部位。
它使炉身和炉腹得以合理过渡。
由于在炉腰部位有炉渣形成，并且粘稠的初成渣会使炉料透气性恶化，为减小煤气流的阻力，在渣量大时可适当扩大炉腰直径，但仍要使它和其他部位尺寸保持合适的比例关系，比值以取上限为宜。
炉腰高度对高炉冶炼过程影响不很显著，一般只在很小范围内变动。
炉腹：高炉熔化和造渣的主要区段，呈倒锥台形。
为适应炉料熔化后体积收缩的特点，其直径白上而下逐渐缩小，形成一定的炉腹角炉腹的存在，使燃烧带处于合适位置，有利于气流均匀分布。
炉腹高度随高炉容积大小而定，但不能过高或过低，一般为 3. 0〜3. 6m炉腹角一般为79〜82 ;过大，不利于煤气流分布；过小，则不利于炉料顺行。
炉缸：高炉燃料燃烧、渣铁反应和贮存及排放区域，呈圆筒形。
出铁口、渣口和风口都设在炉缸部位，因此它也是承受高温煤气及渣铁物理和化学侵蚀最剧烈的部位，对高炉煤气的初始分布、热制度、生铁质量和品种都有极重要的影响。
炉底：高炉炉底砌体不仅要承受炉料、渣液及铁水的静压力，而且受到1400〜4600C的高温、机械和化学侵蚀、其侵蚀程度决定着高炉的一代寿命。
只有砌体表面温度降低到它所接触的渣铁凝固温度，并且表面生成渣皮（或铁壳），才能阻止其进一步受到侵蚀，所以必需对炉底进行冷却。
通常采用风冷或水冷。
目前我国大中型高炉大都采用全碳砖炉底或碳砖和高铝砖综合炉底，大大改善了炉底的散热能力。
炉基：它的作用是将所集中承担的重量按照地层承载能力均匀地传给地层，因而其形状都是向下扩大的。
高炉和炉基的总重量常为高炉容积的10〜18倍（吨）。
炉基不许有不均匀的下沉，一般炉基的倾斜值不大于0.1 % ~ 0. 5%。
高炉炉基应有足够的强度和耐热能力，使其在各种应力作用下不致产生裂缝。
炉基常做成圆形或多边形，以减少热应力的不均匀分布。
