高炉炼铁设备详解

高炉炼铁工艺流程与主要设备概述高炉炼铁工艺流程主要包括物料准备、燃烧和还原、熔融和分离、产物收集等阶段。

首先，铁矿石、焦炭和石灰石等原料经过粉碎、混合等处理，制备成炼铁熔炼的物料。

然后将炼铁工料装入高炉上料口，通过燃烧生产的高温煤气，使铁矿石在还原环境中发生还原反应，从而得到还原铁，并且将非铁金属氧化分解，生成渣浆。

接着，还原铁和渣浆一起向下熔融，经过分离，将铁和渣浆分离开，得到液态铁和渣。

最后，收集液态铁和渣，分别进入相关的收集设备中，得到成品铁和炉渣。

在高炉炼铁的工艺中，主要设备包括高炉本体、空预热器、煤气净化装置、喷吹系统、热风炉、煤气发生炉、炉料制备设备、产物收集设备等。

其中，高炉本体是炼铁的核心设备，是进行物料还原和熔融的主要场所。

空预热器、热风炉等设备则起到预热空气和为高炉提供燃料的作用。

而喷吹系统和煤气净化装置则用于提供高温煤气和处理炼铁过程中产生的废气。

炉料制备设备用于对原料进行预处理，产物收集设备则负责收集和处理炼铁过程中产生的液态铁和炉渣。

总的来说，高炉炼铁工艺流程是一个复杂的过程，需要依靠多种设备的协同作用才能完成。

同时，随着技术的不断进步，炼铁工艺和设备也在不断地更新和完善，以提高生产效率和产品质量。

高炉炼铁是钢铁生产的核心工艺之一，主要用于生产生铁。

在工业革命之前，高炉炼铁一直是人类最重要的冶炼方法之一。

如今，高炉炼铁已成为现代钢铁工业的重要环节，为各种工业和建筑领域提供了基础材料。

下面将详细介绍高炉炼铁工艺流程和主要设备。

工艺流程高炉炼铁的工艺流程主要包括物料准备、燃烧和还原、熔融和分离、产物收集等阶段。

1. 物料准备：铁矿石、焦炭和石灰石是高炉炼铁的主要原料。

在进行炼铁之前，这些原料需要经过粉碎、混合、筛分等处理，以便于在高炉内形成均匀的物料层。

2. 燃烧和还原：原料被装入高炉上料口，高炉内的燃料（通常是焦炭）在空气供给下燃烧，产生高温煤气。

高温煤气中含有一定量的一氧化碳，将炼铁炉内部环境还原，使铁矿石中的氧化铁还原为金属铁，并将其他金属元素还原出来。

帮您了解高炉炼铁所用主要设备！因为了解，所以更专业！1、原料系统设备1.1 槽上供料系统主要设备槽上供料系统设备主要包括供矿、供焦皮带、卸料小车及除尘设施。

一般焦槽上设置1条供焦皮带，矿槽设置1条到3条供矿皮带，每条供矿、供焦皮带设置1台卸料小车，卸料小车一般为裤衩形，皮带经过卸料小车进行翻转，从两个卸料口将料卸入槽中。

槽上一般还设置有除尘设施，包括抽风罩、风管、调节闸门、密封皮带及皮带犁翻装置。

焦、矿槽中还设置有料面测量装置，分机械式和雷达等多种形式。

1.2 槽下供料系统主要设备槽下主要设备包括给料机、振动筛、称量斗、供矿及供焦主皮带、返矿及返焦皮带、扇形闸门、金属探测器、除铁器、除尘设备等。

(1)给料机，其作用是负责将焦矿槽内的焦炭和矿石供给振动筛，一般采用电动方式，在给料机与槽下流嘴间，一般还设置有插板阀，用来控制料流速度。

(2)振动筛，其作用是负责将给料机供给的焦炭和矿石进行筛分，合格粒度的经筛面进入称量斗，粉尘和小粒度的不合格的产品经流槽落入返矿、返焦皮带。

振动筛的结构形式多种多样，振动方式也有多种，应根据实际情况选择。

振动筛一般采用电动方式。

(3)称量斗，主要负责合格焦炭和矿石的称量。

称量斗的大小是根据最大焦批和最大矿批确定的，实际生产中，计算机控制系统根据称量斗的称量值依据程序来控制给料机和振动筛工作。

(4)供矿、供焦主皮带，负责将称量斗中的焦炭和矿石运至上料主皮带或上料小车。

(5)返矿、返焦皮带，负责将筛下的返矿、返焦运送到返矿仓和返焦仓。

在返矿仓和返焦仓下部流嘴一般设有扇形闸门。

(6)金属探测器，用来检测供矿、供焦主皮带的矿石和焦炭中大金属件，以免损坏皮带和炉顶设备。

(7)除铁器，用来清除矿石和焦炭中金属件。

(8)除尘设备，主要包括抽风罩、风管、调节闸门。

一般槽上槽下共用一台除尘器，分电除尘和布袋除尘两种。

电除尘器运行可靠、费用低，但除尘效果不如布袋除尘好。

布袋除尘运行费用高、维护量大，但除尘效果好。

高炉安全生产的主要工艺过程及主要设备高炉是炼钢厂中的核心设备，用于将铁矿石还原为熔融铁水。

高炉的安全生产是炼钢厂的重要任务，其主要工艺过程和设备如下：一、高炉主要工艺过程：1. 炉料制备：铁矿石、焦炭和石灰石按一定比例混合，成为高炉炉料。

炉料需要经过破碎、筛分和混合等工艺过程，确保炉料的均匀性和适宜性。

2. 上料：将炉料通过上料装置装入高炉顶部的料仓中，并根据需要调整上料量和上料速度。

3. 进风：高炉需要通过风口进入适量的空气，来维持高炉内燃烧并提供氧气。

进风量需要根据高炉内部状况和炉温调节。

4. 预热：上料后的炉料需要经过预热过程，预热的目的是提高炉料的反应性和均匀性。

可以通过回转窑、垂直炉等设备进行预热。

5. 还原反应：高炉内部会发生还原反应，将铁矿石中的氧气还原为金属铁，并生成一定的矿渣。

还原反应需要合理控制炉内的温度、气氛和矿料的分层，以确保反应的顺利进行。

6. 熔化：还原后的炉料会逐渐熔化，并下沉到高炉底部的铁口。

在炉底部还会生成一定的矿渣，熔化过程需要控制高炉的温度、氧气供应和矿料的分层。

7. 出铁：熔化的铁水会通过高炉底部的铁口抽出，进入铸造设备进行后续加工。

出铁过程需要严格控制铁水的温度、成分和流量等参数，以确保出铁的质量和稳定性。

8. 渣铁分离：由于高炉底部还会有一定的矿渣生成，需要通过设备进行渣铁分离。

分离后的渣和铁会分别进行处理，渣可作为水泥原料等，铁则会被送回高炉继续循环使用。

二、高炉主要设备：1. 高炉本体：是高炉的主体部分，通常为圆筒形结构，由多层焦炭和矿石料柱、风箱和出铁口等组成。

2. 上料装置：包括提升机、输送带和铁桶等，用于将炉料从料仓中运输到高炉顶部，并控制上料量和速度。

3. 引风系统：通过引风机将空气送入高炉，提供燃烧所需的氧气，并调节进风量和风温。

4. 热风炉：用于预热炉料，提高炉料的反应性和均匀性。

常见的热风炉有回转窑、垂直炉等。

5. 铁水处理装置：对出铁后的铁水进行处理，如除硫、脱磷、脱渣等，保证铁水的质量和成分。

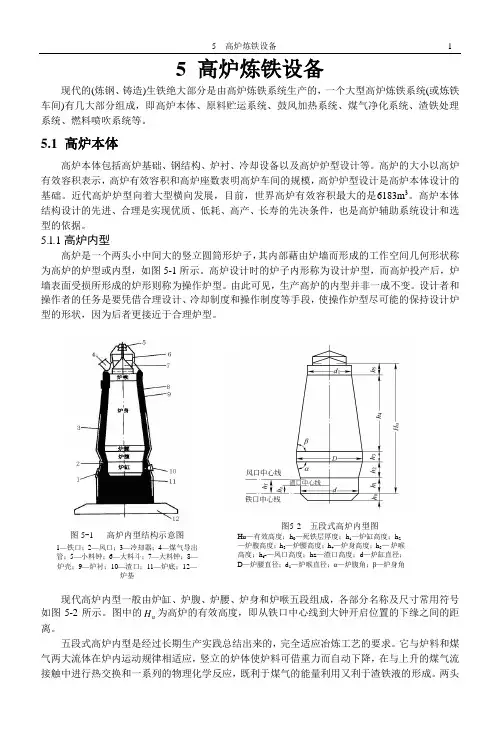

图5-2 五段式高炉内型图Hu —有效高度；h 0—死铁层厚度；h 1—炉缸高度；h 2—炉腹高度；h 3—炉腰高度；h 4—炉身高度；h 5—-炉喉高度；h f -—风口高度；hz —渣口高度；d —炉缸直径；D —炉腰直径；d 1—炉喉直径；α—炉腹角；β—炉身角图5-1 高炉内型结构示意图 1—铁口；2—风口；3—冷却器；4—煤气导出管；5—小料钟；6—大料斗；7—大料钟；8—炉壳；9—炉衬；10—渣口；11—炉底；12—炉基5 高炉炼铁设备现代的(炼钢、铸造)生铁绝大部分是由高炉炼铁系统生产的，一个大型高炉炼铁系统(或炼铁车间)有几大部分组成，即高炉本体、原料贮运系统、鼓风加热系统、煤气净化系统、渣铁处理系统、燃料喷吹系统等。

5.1 高炉本体高炉本体包括高炉基础、钢结构、炉衬、冷却设备以及高炉炉型设计等。

高炉的大小以高炉有效容积表示，高炉有效容积和高炉座数表明高炉车间的规模，高炉炉型设计是高炉本体设计的基础。

近代高炉炉型向着大型横向发展，目前，世界高炉有效容积最大的是6183m 3。

高炉本体结构设计的先进、合理是实现优质、低耗、高产、长寿的先决条件，也是高炉辅助系统设计和选型的依据。

5.l.1高炉内型高炉是一个两头小中间大的竖立圆筒形炉子，其内部藉由炉墙而形成的工作空间几何形状称为高炉的炉型或内型，如图5-1所示。

高炉设计时的炉子内形称为设计炉型，而高炉投产后，炉墙表面受损所形成的炉形则称为操作炉型。

由此可见，生产高炉的内型并非一成不变。

设计者和操作者的任务是要凭借合理设计、冷却制度和操作制度等手段，使操作炉型尽可能的保持设计炉型的形状，因为后者更接近于合理炉型。

现代高炉内型一般由炉缸、炉腹、炉腰、炉身和炉喉五段组成，各部分名称及尺寸常用符号如图5-2所示。

图中的u H 为高炉的有效高度，即从铁口中心线到大钟开启位置的下缘之间的距离。

五段式高炉内型是经过长期生产实践总结出来的，完全适应冶炼工艺的要求。
