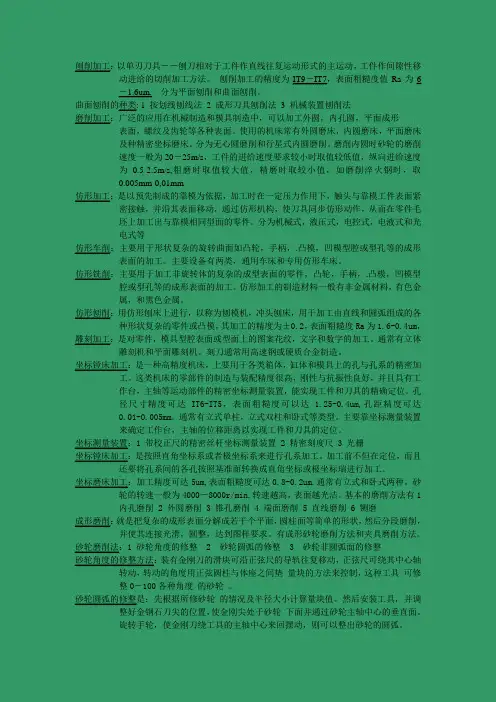

刨削加工

刨削加工：以单刃刀具――刨刀相对于工件作直线往复运动形式的主运动，工件作间隙性移动进给的切削加工方法。

刨削加工的精度为IT9－IT7，表面粗糙度值Ra为6－1.6um. 分为平面刨削和曲面刨削。

曲面刨削的种类: 1 按划线刨线法2 成形刀具刨削法3 机械装置刨削法磨削加工：广泛的应用在机械制造和模具制造中，可以加工外圆，内孔圆，平面成形表面，螺纹及齿轮等各种表面。

使用的机床常有外圆磨床，内圆磨床，平面磨床及种精密坐标磨床。

分为无心圆磨削和行星式内圆磨削。

磨削内圆时砂轮的磨削速度一般为20－25m/s，工件的进给速度要求较小时取值较低值，纵向进给速度为0.5-2.5m/s,粗磨时取值较大值，精磨时取较小值，如磨削淬火钢时，取0.005mm-0,01mm仿形加工：是以预先制成的靠模为依据，加工时在一定压力作用下，触头与靠模工件表面紧密接触，并沿其表面移动，通过仿形机构，使刀具同步仿形动作，从而在零件毛坯上加工出与靠模相同型面的零件。

分为机械式，液压式，电控式，电液式和光电式等仿形车削：主要用于形状复杂的旋转曲面如凸轮，手柄，.凸模，凹模型腔或型孔等的成形表面的加工。

主要设备有两类，通用车床和专用仿形车床。

仿形铣削：主要用于加工非旋转体的复杂的成型表面的零件，凸轮，手柄，.凸模，凹模型腔或型孔等的成形表面的加工。

仿形加工的制造材料一般有非金属材料，有色金属，和黑色金属。

仿形刨削：用仿形刨床上进行，以称为刨模机，冲头刨床，用于加工由直线和圆弧组成的各种形状复杂的零件或凸模，其加工的精度为±0.2，表面粗糙度Ra为1.6-0.4um，雕刻加工：是对零件，模具型腔表面或型面上的图案花纹，文字和数字的加工。

通常有立体雕刻机和平面雕刻机。

刻刀通常用高速钢或硬质合金制造。

坐标镗床加工：是一种高精度机床，上要用于各类箱体，缸体和模具上的孔与孔系的精密加工。

这类机床的零部件的制造与装配精度很高，刚性与抗振性良好，并且具有工作台，主轴等运动部件的精密坐标测量装置，能实现工件和刀具的精确定位。

刨刀按加工 形式和用途 不同分为平 面刀、偏刀、 切刀、角度 偏刀及弯切 刀等
刨削用量要素：
背吃刀量asp 进给量f=I/（3m/min） 刨削速度 Vc=2Ln/（1000m/min）
加工特点： 1.机床和刀具的结构简单，通用性较好。 2.生产效率低。 3.刨削加工精度一般可达IT8-IT7，表面粗糙度Ra可控制在6.31.6μm
刨削加工
刨削加工主要用于加工 各种位置的平面（水平 面、垂直面、斜面）、 槽（直槽、燕尾槽、T形 槽、V形槽）及一些母线 为直线的曲面，如图
刨刀的几何参数及其特点
刨刀形状简单，其几何参 数与车刀相似。但刨刀工 作时会受到较大的冲击力， 所以刨刀的刀杆横截面积 较车刀大1.25-1.5倍。此外， 刨刀刀杆往往做成弯头。
5、6 7
9 10
1、8
插床
插床实质上就是 立式刨床，所加 工的表面与基面 垂直。其工作原 理同刨床一样

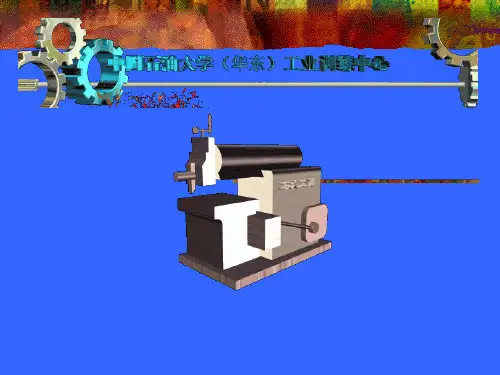

牛头刨床
3
4
1 如图，床身5装在底 座6上，滑枕4带动 刀架3做往复主运动， 滑座2带动工作平台 1沿床身上的垂直导 轨上下升降。工作 台连同工件可在滑 座上作横向间隙进 给运动。
5
2Байду номын сангаас
6
龙门刨床
4 龙门刨床适用于加 工大型、重型工件 上的各种平面和沟 槽。 立柱3和7固定在床 身10的两侧，由顶 梁4连接；横梁2可 在立柱上升降，从 而组成一个“龙门” 式柜架。工作台9可 在床身上作纵向直 线往复运动。两个 横刀架1、8可分别 在两根立柱上作升 降运动。这两个运 动可以是间隙的进 给运动，也可以是 快速的调位运动。 3 2

拉削加工的生产率较高，被加工表面在一次走刀中成形。拉削的加 工精度可达IT8～IT7，表面粗糙度值可达Ra3.2～0.4μm。
拉削主要应用于成批、大量生产的场合。拉削可以加工各种形状 的通孔、平面及成形表面等，但拉削只能加工贯通的等截面表面，特别 是适用于成形内表面的加工。图11-7所示为适于拉削的一些典型表面形 状。
• 图11-8所示为卧式内拉床的外形图。
图 11-10 所 示 为
立式外拉床的 外形图。
• 图11-11所示为连续式拉床的工作原理图
（三）拉刀
1. 拉刀的种类 拉刀的种类很多，根据加工表面位置不同可分为内拉刀与外拉刀。
如图11-12所示。外拉刀用于加工工件的外表面，例如平面拉刀、齿槽 拉刀、直角拉刀等。如图11-13所示。 ⒉ 拉刀的结构
• 刨削可以加工平面、平行面、垂直面、台阶、沟漕、斜 面、曲面等，如 图11-1所示
二、刨 床
刨床类机床主要有牛头刨床、龙门刨床和插床三种类型。 ⒈ 牛头刨床
牛头刨床主要用于加工小型零件。其外形如图11-2所示。 2. 龙门刨床
龙门刨床主要用于加工大型或重型零件上的各种平面、沟槽和 各种导轨面。图11-3为龙门刨床的外形图。 3. 插床
• 拉刀是多齿刀具，后一刀齿比前一刀齿高，其齿形与工件的加工表 面形状吻合，进给运动靠后一刀齿的齿升量（前后刀齿高度差）来 实现（如图11-6所示）。
图11-7所示为适于拉削的一些典型表面形状。
（二）拉床
拉床按其加工表面所处的位置，可分为内拉床和外拉床。按拉床的结
1．构卧和式布内局形拉式床，又可分为立式拉床、卧式拉床、连续式（链条式）拉床等。 图11-8所示为卧式内拉床的外形图。
（1） 刨削的进给运动是间歇运动，工件或刀具进行主运动时无进 给运动，故刀具的角度不因切削运动变化而发生变化。

在牛头刨床上刨削时，刨刀的直线往复运动是主运动，工 件在刨刀返回行程将结束时作横向进给运动（图1)。在龙门 刨床上加工时，工件的直线往复运动是主运动，而刀具在工 件返回行程将结束时作横向进给运动。
第四页，编辑于星期日：十一点 五十六分。
加工阶段与加工精度
当零件的加工质量要求较高时，应把整个加 工过程划分为几个阶段，通常划分为粗加工、 半精加工和精加工三个阶段。
度为30 mm～40 mm，如图2 所示，滑枕的行程长度调整 方法是通过改变摆杆齿轮上偏心滑块的偏心距离，其偏心 距越大，摆杆摆动的角度就越大，滑枕的行程长度也就越 长；反之，则越短。
松开滑枕内的锁紧手柄，转动丝杠，即可改变滑枕 行程的起始点，使滑枕移到所需要的位置。
第三十二页，编辑于星期日：十一点 五十六分。
图4 摆杆机构
摆杆机构工作视频
第二十九页，编辑于星期日：十一点 五十六分。
刨床基本结构
齿轮5 与摆杆齿轮为一体，摆杆齿轮逆时针 旋转时，齿轮5 带动齿轮6 转动，使连杆4 带 动棘爪3 逆时针摆动。棘爪3 逆时针摆动时， 其上的垂直面拨动棘轮2 转过若干齿，使丝杠 8 转过相应的角度，从而实现工作台的横向进 给。而当棘轮顺时针摆动时，由于棘爪后面为 一斜面，只能从棘轮齿顶滑过，不能拨动棘轮， 所以工作台静止不动，这样就实现了工作台的床基本结构
(2) 棘轮机构 其作用是使工作台在滑枕完成回 程与刨刀再次切入零件之前的瞬间，作间歇横 向进给，横向进给机构如图5 (a)所示，棘轮机 构的结构如图5 (b)所示。
第二十八页，编辑于星期日：十一点 五十六分。
刨床基本结构
1—丝杠 2—螺母 3—摆杆齿轮 4—小齿轮 5—支架 6—偏心滑块 7—摆杆
液压牛头刨床工作原理视频

(4)研具(研磨工具),是研磨剂的载体,用以涂敷和镶嵌磨料,发挥切削 作用。要求研具材料比待研材料软,常用铸铁做研具。 (5)尺寸公差等级IT5～IT3,表面粗糙度值可达0.1~0.008 μm 1.手工研磨外圆
工件安装在车床顶尖间或卡盘上,在加工表面上涂上研磨剂,再把 研具套上,工件低速旋转,手握研具轴向往复移动。外圆研具由研磨 环和研磨夹组成。
一、刮削
(1)定义:用刮刀刮除工件表面薄层的加工方法。 (2)刮削余量:0.05~0.4mm (3)平面刮削的质量常用25mm×25mm方框内均布的点数来衡量。 (4)特点:劳动强度大、操作技术要求高、生产率低 (5)应用:单件小批生 产中加工各种设备的导轨 面、要求较高的固定结合 面、滑动轴承轴瓦以及平 板、平尺等检具。还用于 某些外露表面的修饰加工。
第五节 磨削加工方法综述
用砂轮或涂覆磨具以较高的线速度对工件表面进行加工的方法称
为磨削加工。一般在磨床上进行。磨削加工可分为普通磨削、无心 磨削、高效磨削、低粗糙度磨削和砂带磨削等。
一、普通磨削
(1)机床:普通磨床 (2)加工范围:外圆、内圆、锥面、平面 (3)按照砂轮粒度号和切削用量的不同,普通磨削可分为粗磨和精磨。 粗磨的尺寸公差等级为IT8～IT7,表面粗糙度Ra值为0.8~0.4μm;精 磨的尺寸公差等级为IT6～IT5,表面粗糙度Ra值为0.4~0.2μm。 1.磨外圆 (1)机床:普通外圆磨床、万能外圆磨床 (2)磨削方法:纵磨法和横磨法
削的砂轮宽度为50mm左右,而宽砂轮外圆磨削砂轮的宽度可达 300mm,平面磨削可达400mm,无心磨削可达1000mm。宽砂轮外圆 磨削采用横磨法,主要用于大批量生产中,如磨削花键轴、电机轴等。 尺寸公差等级可达IT6,Ra值可达0.4 μm。

第10章
刨削加工与刨床
图10-9 插床
第10章
刨削加工与刨床
• 插床实际是牛头刨 床另一种形式。 床另一种形式 • 插床是利用插刀的 竖直往复运动插削 键槽和型孔的机床。 键槽和型孔的机床。 • 插床一般用于插削 单件、 单件、小批生产的 工件，有普通插床、 工件，有普通插床、 键槽插床、 键槽插床、龙门插 床和移动式插床等 几种 。
图 10-4 宽刃精刨刀
第10章
刨削加工与刨床
2.刨刀的角度 刨刀的角度
刨刀的几何角度及其选取原则基本与车刀相同。 刨削过 程冲击较大，为了使切入工件时的冲击力不作用在刀尖而作用 切入工件时的冲击力不作用在刀尖而作用 在刀刃上， 在刀刃上 ， 刨刀的前角应比车刀的前角约小5°～10°，刃倾 角约为-10°～20°， 主偏角一般在45°～75°。
第10章
刨削加工与刨床
图 10-7 龙门刨床
第10章 10. 10.2.3 插床
刨削加工与刨床
1.插削加工
插削是指用插刀相对工件作垂直运动的加工方法。插削 插削是指用插刀相对工件作垂直运动的加工方法 主要用于加工工件的内表面，如键槽、花键孔、多边形孔等， 如图10-8所示。插削生产率低，所以只用于单件小批量生产， 成批生产中已被拉削替代。
第10章
刨削加工与刨床
图 10-5 牛头刨床
第10章
刨削加工与刨床
牛头刨床的传动方式有机动和液压两种。在机械传动方 式中，曲柄摇杆机构最为常见。用曲柄摇杆机构传动时，滑 枕的工作速度和空行程速度都是变值。图10-6(a)所示为曲柄 摇杆机构传动的滑枕速度图。当牛头刨液压传动时，滑枕的 工作速度和空行程速度都是定值，如图10-6(b)所示。
第10章

正文
(1)平面刨刀 它用于刨削水平面。 (2)偏刀 它用于刨削垂直面、台阶面和外斜面等。 (3)切刀 它用于刨削直角槽和切断。 (4)弯切刀 它用于刨削T形槽。 (5)角度刀 它用于刨削燕尾槽和内斜面等。 (6)样板刀 它用于刨削V形槽和特殊形状的表面等。
正文
2.按刀具形状和结构分类 一般可分为左刨刀和右刨刀、直头刨刀和弯头刨刀、整体刨刀和 组合刨刀等。
(一)常用刨床的种类 生产中常用的刨床除了上述牛头刨床外,还有下述几种。 1.龙门刨床 龙门刨床(图6-5)主要用于大型零件的加工,工件的长度可达十几米 甚至几十米。对中、小型工件,可以在工作台上一次装夹多个工 件同时进行加工,还可以用多把刨刀同时刨削,从而大大提高生产 率。与普通牛头刨床相比,其形体大,结构复杂,刚性好,加工精度也 比较高。
正文
(2)对工件的要求 1)工件在搬运、装夹时,要防止变形和磕碰。 2)工件粗刨后要经过时效处理,半精刨后也要过一段时间后再进行精刨,
其目的是消除内应力。 3)工件本身组织要均匀,无砂眼、气孔等缺陷。
4)工件的定位基面要平整,基面的表面粗糙度Ra值不大于3.2μm,工件的
两端必须要倒角,以防伤刀。
辅助运动。如调整机床时工作台的快速移动,如图6-4所示
正文
B6050型牛头刨床的传动结构式如下:
正文
三、B6050型牛头刨床的调整
1.行程长度的调整 2.滑枕工作行程前后位置的调整 3.滑枕行程速度调整 4.工作台进给量和进给方向的调整 5.滑枕在任意位置上的停止和起动
正文
四、常见刨床种类与型号的含义
正文
图6-8 校正钳口与滑枕运动方向的相对位置 a)校正钳口与滑枕运动方向的垂直度 b)校正钳口与滑枕运动方向的平行度

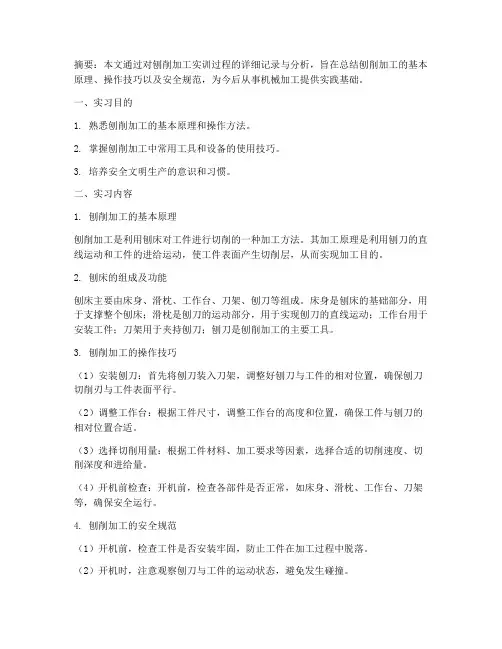

摘要：本文通过对刨削加工实训过程的详细记录与分析，旨在总结刨削加工的基本原理、操作技巧以及安全规范，为今后从事机械加工提供实践基础。

一、实习目的1. 熟悉刨削加工的基本原理和操作方法。

2. 掌握刨削加工中常用工具和设备的使用技巧。

3. 培养安全文明生产的意识和习惯。

二、实习内容1. 刨削加工的基本原理刨削加工是利用刨床对工件进行切削的一种加工方法。

其加工原理是利用刨刀的直线运动和工件的进给运动，使工件表面产生切削层，从而实现加工目的。

2. 刨床的组成及功能刨床主要由床身、滑枕、工作台、刀架、刨刀等组成。

床身是刨床的基础部分，用于支撑整个刨床；滑枕是刨刀的运动部分，用于实现刨刀的直线运动；工作台用于安装工件；刀架用于夹持刨刀；刨刀是刨削加工的主要工具。

3. 刨削加工的操作技巧（1）安装刨刀：首先将刨刀装入刀架，调整好刨刀与工件的相对位置，确保刨刀切削刃与工件表面平行。

（2）调整工作台：根据工件尺寸，调整工作台的高度和位置，确保工件与刨刀的相对位置合适。

（3）选择切削用量：根据工件材料、加工要求等因素，选择合适的切削速度、切削深度和进给量。

（4）开机前检查：开机前，检查各部件是否正常，如床身、滑枕、工作台、刀架等，确保安全运行。

4. 刨削加工的安全规范（1）开机前，检查工件是否安装牢固，防止工件在加工过程中脱落。

（2）开机时，注意观察刨刀与工件的运动状态，避免发生碰撞。

（3）严禁在刨削过程中进行调节、安装或拆卸工具等操作。

（4）加工结束后，关闭电源，清理工作现场。

三、实习情况简介1. 实习过程实习过程中，我们首先了解了刨削加工的基本原理和操作方法，然后按照指导老师的安排，进行实际操作。

在操作过程中，我们严格遵守安全规范，确保加工质量和安全。

2. 实习收获通过本次刨削加工实训，我们掌握了以下知识和技能：（1）刨削加工的基本原理和操作方法；（2）刨床的组成及功能；（3）常用工具和设备的使用技巧；（4）安全文明生产的意识和习惯。

1 、摆杆机构 其作用就是把电动机的旋转运动变为滑 枕的往复直线运动，有摆杆、齿轮和滑块 三部分组成。 2、 棘轮机构 其作用是把摆杆齿轮轴的旋转运动转变 为工作台的间歇进给运动，它有棘轮、棘 爪和棘轮罩三部分组成。
刀具

材料 一般有高速钢和硬质合金两种。 种类 平面刀、切断刀及各类成型刀。 由于刨削加工为断续切削，加工时的冲击 力大，所以我们一般用的刨刀要比车刀大 1.25到1.5倍。而且为了减小在加工过程中 的冲击力一般把刀具做成弯头的。
1、床身：用于支撑和连接刨床上的各个部件 2、滑枕：其前端装有刀架，带动刨刀作直线往 复运动。 3、刀架：刀架是用来夹持刨刀的。 4、横梁：横梁上安有导轨和丝杠，丝杠可以传 递转矩带动工作台作横向间歇移动。 5、工作台：工作台用来装夹固定工件。 在工 作台上面有平口钳，用来装夹中小型工件。
牛头刨床的两大机构
刨削加工理论知识
一、定义 在刨床上用刨刀加工工件的方法叫刨削 加工。 在刨床上滑枕的往复直线运动为主运动， 进给运动为工作台带动工件所做的间歇移 动进给。
二、刨床的加工范围
刨床可以加工平面、斜面、垂直面、切断、 成形面及各种沟槽（ V形槽、 T形槽、燕尾槽） 等。
三、刨削加工的特点
1 刨削使用刀具简单，机床通用性好。 2 切削不稳定：刨削加工时，开始切入有冲 击力，且为断续切削，加工精度不高。 3 单行程切Leabharlann ：进程切削，回程不切削，生产 效率低。
概 述

刨削加工就是在刨床上利用刨刀的往复直线运 动和工件的横向进给运动来改变毛坯的形状和尺 寸，把其加工成符合图纸要求零件的加工方法。 刨床同插床和拉床一样，其主运动形式都为直线 运动，所以它们又称为直线运动机床。刨床的加 工范围比较广泛，一般可以加工平面、垂直面、 斜面、直槽、 T 形槽、燕尾槽、插方孔等零件。 随着科学技术的发展和社会工业化的进步，零件 的要求日益复杂多样，刨床的应用也越来越广泛。

机械制造工艺与设备
刨削加工
刨削加工
刨削加工主要用于加工水平面、垂直面、斜面、各种沟槽及 成形面，如图所示。
刨削加工
1.刨削与铣削的加工 精度与表面粗糙度大 致相当。
2.刨削的加工范围不如 铣削加工范围广泛。铣 削可以加工内面，曲 面等。但对于大型零件 的沟槽，如V形槽、T形 槽等，一般用刨削。
牛头刨床 1—工作台； 2—刀架； 3—滑枕； 4—压板； 5—床身； 6—摆动机构； 7—变速机构； 8—进刀机构； 9—横梁；
10—底座
2.龙门刨床 龙门刨床主要用于加
工大型或重型工件上的各 种平面，尤其适用于加工 长而窄的平面和沟槽，也 可在工作台上一次装夹数 个中、小型工件进行多件 加工。如图所示为龙门刨 床。它由床身、工作台、 立柱、横梁、垂直刀架、 侧刀架等组成。
刨刀切入工件时承受较大的冲击力，易损坏，因此，刨刀刀杆 的横截面积比车刀大。刨刀刀杆形状一般有直头、弯头两种。 弯头刨刀受力后，刀杆弯曲部分可向上方弹起，这样刀尖不易 啃入工件，可避免刀尖折断，而且弯头刨刀还可防止当刨刀从 已加工表面上提起时损坏已加工表面，所以切削量大的刨刀常 制成弯头。
机械制造工艺与设备
龙门刨床 1—工作台； 2—侧刀架； 3—横梁； 4、6—垂直刀架；
5—立柱； 7—侧刀架； 8—床身
1.2 刨刀
1.刨刀的种类 刨刀的种类很多，按使用用途分，常见的刨刀有平面刨刀、偏
刀、角度偏刀、直切刀和弯头切刀等，如图所示。
常见的刨刀
2.刨刀的形状及结构特点 刨刀形状及结构与车刀相似，但由于刨削过程的不连续性，
谢谢观看！
刨模削具加加工 的工特方点法
4.刨削的成本一般比铣削低。 因为牛头刨床的结构比铣床 简单，刨刀的制造和刃磨较 铣刀容易。

Ra6.3μm.
广东工程职业技术学院
机械制造技术基础
刨削加工的刀具结构简单，刃磨方便，
生产准备时间少，精刨时可以得到较高的 精度和较小的表面粗糙度。在单件、小批 生产和维修中，刨削加工仍然是常用的加 工方法。刨削加工精度一般为IT9～IT7， 表面粗糙度值为Ra6.3～1.6μm。
广东工程职业技术学院
4.3.2 刨削力与刨削功率的计算
1）切 削 力 （N） :
F C a f k xFz yFz
z
Fz p
Fz
2）切 削 功 率 （KW） :
Pm

Fz v 6 104
广东工程职业技术学院
机械制造技术基础
广东工程职业技术学院
机械制造技术基础
4.4刨削加工案例分析
1. 零件图分析：图4-11、图4-12分别是轴承盖和轴承座 的零件图零件材料为HT200，主要加工表面有平面和 轴承孔。主要表面加工最高精度为7级精度表面粗造度 为Ra1.6μm。轴承支承孔需两件合装后同时加工。可 用牛头刨床加工。
广东工程职业技术学院
机械制造技术基础
刨刀刀杆的结构形式常见的有两种，如图4.6所示。 图4.6a）为直头刨刀，图4.6b）为弯头刨刀。直头刨刀制 造简单，但在切削力的作用下易产生“陷刀”现象，从 而损坏工件表面。弯头刨刀在切削时，刀杆能产生弯曲 变形，使刀尖向后上方运动，避免了上述缺点，故得到 了广泛应用。
广东工程职业技术学院
机械制造技术基础
2）进给量f的选择
进给量受机床功率、进给机构刚性、 刀具或刀片强度、加工表面质量等条件的 限制，所以应在已选好切削深度后进行合 理选择。
半精加工或精加工时，主要考虑工件 的表面质量，进给量应小些；粗加工时， 应考虑除表面质量以外的其它几个因素， 尽可能选用较大的进给量。

第三章刨削加工第一节刨削及刨床的种类一、刨床概述刨床是金属切削机床的一个种类。

刨床是使刀具和工件之间产生相对的直线往复运动来达到刨削工件表面的。

刨床可以刨削水平面、垂直面、斜面、直线曲面、台阶面、燕尾形工件、T形槽、V形槽等。

1、刨床的种类按其结构特征，刨床可分为龙门刨、牛头刨、插床(1) 龙门刨龙门刨是用来刨削大型工件的刨床，有些龙门刨床能够加工长度为十几米甚至几十米以上的工件。

龙门刨是利用工作台的直接往复运动（切削运动）和刨刀的间歇移动（进刀运动）来进行刨削加工的。

龙门刨床又可分为单臂和双立柱龙门刨床两种。

(2) 牛头刨床牛头刨床是用来刨削中、小型工件的刨床，工件的长度一般不超过1米。

工件装夹在可调整的工作台上，或夹在工作台上的平口钳内，牛头刨床与龙门刨床相反，它是利用刨刀的直线往复运动（切削运动）和工作台的间歇移动（进刀运动）进行刨削加工的。

(3) 插床插床又叫立式刨床，主要是用来加工工件的内表面。

它的结构和牛头刨床几乎一样，不同点主要是插床的插刀在垂直方向上作直线往复运动（切削运动），工作台除了能作纵向，横向间歇进刀运动外，还可以在圆周方向上作间歇的回转进刀运动。

(4) 刨床的主要技术规格、型号机床的种类很多，型号更多，为了使用、管理、研究和设计上的方便，我国有关部门对各类机床规定了统一的代号，对每类机床中不同规格的机床进行了统一编号，代号和编号合在一起就组成了机床的型号，现在我们分别介绍三种有代表性的刨床的规格型号：最大刨削长度为650毫米6 65B2010型龙门刨床作了第一次改进 1000毫米6 65320毫米二、刨床的工艺特点1、刨床刀具简单，通用性好刨削可以适应不同性质的加工，主要用来加工平面。

特别是牛头刨床，虽然生产率低，但刀具简单，机床成本不高，所以在单件修配中应用甚广。

2、生产率较低由于刨床回程时不切削，加工不是连续的；一般又是用单刃刨刀进行加工，加工中冲击现象很严重，限制了刨削用量的进一步提高。

刨削加工的原理和工艺流程
刨削加工的原理是通过刀具对工件表面施加力，使切削刀具与工件表面之间产生相对运动，从而切削去除工件 表面的材料。刨削加工的流程包括选择合适的刀具、固定工件、调整刨削参数、进行切削加工等。
常用的刨削加工机床和工具
常见的刨削加工机床包括平面刨床、立式刨床、普通车床等。而刨削加工常 用的工具有平刨刀、圆刨刀、车刀等。选择合适的机床和工具对刨削加工的 质量和效率有着重要影响。
不同刨削方式的特点和应用场景
刨削加工有许多不同的方式，如平面刨削、外圆刨削、内圆刨削等。每种刨削方式都有其特点和适用场景，合 理选择刨削方式可以提高加工效果和降低成本。
刨削加工的优点和局限性
刨削加工的优点包括高加工精度、良好的表面质量、适用于复杂形状等；而局限性包括加工效率低、工具磨损 大、加工成本高等。了解刨削加工的优点和局限性有助于合理应用和改进刨削加工方法。
刨削加工的质量控制和表面处 理
刨削加工的质量控制包括控制尺寸精度、表面粗糙度和平行度等指标。刨削 加工后，通常还需要进行表面处理，如抛光、镀膜、打磨等，以提高工件的 外观和性能。
发展趋势和刨削加工的未来
随着工艺和技术的不断进步，刨削加工也在不断发展。未来，刨削加工将更加注重加工效率和质量，推广数字 化加工技术，并与其他加工方法相结合，实现更高效、绿ቤተ መጻሕፍቲ ባይዱ和可持续的刨削加工。
《刨削加工》PPT课件
刨削加工是一种常见的金属加工方法，本课件将介绍刨削加工的定义、原理 和工艺流程，以及常用的刨削加工机床和工具。
刨削加工的定义和概述
刨削加工是一种去除工件表面材料的方法，通过刀具在工件表面切削来达到加工的目的。它可以用于加工各种 金属和材料，常见的刨削加工包括平面刨削、外圆刨削、内圆刨削等。

金工实习
刨削加工
1.1 刨削概述
刨削加工是在刨床上利用做往复直线运动的刨刀进 行切削加工的一种加工方法。刨削加工适用于加工平面、 垂直面、台阶面、沟槽、斜面、曲面和成形表面等，加 工范围如图1-1所示。刨削分粗刨和精刨，精刨后的表 面粗糙度Ra可达3.2～1.6μm,两平面之间的尺寸精度可 达IT9～IT7，直线度可达0.04～0.12mm/m。
刨削加工
图1-2 B6065型牛头刨床的外形 1—工作台； 2—刀架； 3—滑枕； 4—床身； 5—摆杆机构； 6—变速机构； 7—进给机构； 8—横梁
刨削加工
1)工作台
工作台主要用来直 接安装工件或装夹工件 的夹具，其台面上有Ｔ 形槽，用来安装螺栓压 板和夹具。
刨削加工
2)刀架
刀架主要用来夹持刀具，如图 1-3所示。转动刀架进给手柄，刀 架可上、下移动，以调整刨削深度 或加工垂直面时做进给运动。松开 转盘上的螺母，将转盘扳转一定角 度后，可使刀架做斜向进给，以加 工斜面和沟槽。滑板上装有可偏转 的刀座，其上的抬刀板可使刨刀在 回程时充分抬起，以防止划伤已加 工的表面和减小摩擦阻力。
（2）对薄壁类易变形工件，应在其空心位置上增加辅助支撑（如 千斤顶等）或垫铁，以防止振动或变形。
（3）工件装夹完毕后应进行校正，以防变形或移位。
刨削加工
3. 专用夹具装夹
专用夹具是根据工件的形状和加工要求专门设 计制造的装夹工件的工具。它既能保证工件的加工质 量，装夹时又简便迅速，可显著提高劳动生产率，一 般用于工艺稳定的大批量工件的生产。
刨削加工
图1-4 龙门刨床的外形 1—液压安全器； 2—左侧刀架进给箱； 3—工作台； 4—横梁； 5—左垂直刀架； 6—左立柱； 7—右立柱； 8—右垂直刀架； 9—悬挂按钮站； 10—垂直刀架进给箱； 11—右侧刀架进给箱； 12—工作台减速器； 13—右侧刀架； 14—床身

来改变毛坯的形状和尺寸，把其加工成符合图纸要求零件的加工方法。
5.2 知识要点
刨床是继车床之后发展起来的一种工作母机，并逐渐形成完整的机床体系。 刨削加工是指在刨床上使工件与刀具之间作相对的直线往复运动（主运动）， 工件（或刀具）在垂直于主运动方向上的间歇进给运动来进行的切削加工。刨削 主要用于加工平面、沟槽，也可以加工曲面。
5.2.2 刨刀的选用及安装
2.刨刀几何角度的选用 1）粗刨刀几何角度的选择原则 2）精刨刀几何角度的选择原则
3.刨刀的安装
刨刀的装刀
1.用平口钳装夹工件
5.2.3 工件的安装
用平口虎钳安装工件 2.用压板安装工件
用压板安装工件
3.用专用夹具安装工件 专用夹具是根据工件某一加
工工序的具体情况而设计的。
3.V型槽的刨削 4.其他沟槽刨削简介
（1）加工燕尾槽时的注意事项 （2）加工T型槽时的注意事项
5.3 本章小结
（1）刨床按其结构特征分为牛头刨床、龙门刨床和插床。牛头刨床的主要组成部分包括床 身、滑枕、刀架、工作台等。
（2）牛头刨床工作时，刀架由滑枕带动作直线往复运动，利用刨刀的直线往复运动(主运 动)和工件的间歇移动(进给运动)进行刨削加工，加工精度通常为IT9~IT7，表面粗糙度Ra为 12.5~3.2μm。
（3）插床 （4）刨削加工的特点
5.2.1 刨床工作的基本知识
2.牛头刨床主要结构
（1）牛头刨床的组成部分
（2）牛头刨床的传动系统 1）主运动传动路线 2）进给传动路线 3）快速移动传动路线
（3）牛头刨床的摆杆机构
摆杆机构的工作原理
5.2.2 刨刀的选用及安装
刨刀是刨削加工中的重要工具，也是刨削加工中影响生产率、加工质量和成 本最重要的因素。

刨刀的安装
将刨刀压紧在抬刀板上。
１—刀头伸出要短 ２—刀夹 ３—抬刀板
刨刀在夹紧之前，可与刀夹一起倾转一定的角度。刨刀与刀
夹上的锁紧螺柱之间，通常加垫Ｔ形垫铁，以提高夹持的稳
定性。安装时应注意：刀头不可伸出过长；夹紧力大小要合
适（由于抬刀板上有空孔，过大的夹紧力会压断刨刀）。
§4-3 牛头刨床上工件的装夹
断刀原因分析
６）安装时刀头倾斜，刀头侧面将受到一个使刀头折 断的抗力Ｆ的作用。
７）刀架转盘刻度未对准零线，使刨刀斜向进给，刀 头侧面受到抗力Ｆ的作用。
８）操作时，进给不均匀，造成进给量过大；刀架滑 板的锁紧螺钉过松，由于刀架丝杠螺母的间隙，造成刨削 时刀架上下窜动，发生掉刀现象。当刨削工作时，若发现 锁紧螺钉过紧而需松动时，则应当先将刀架上摇一段距离， 待丝杠螺母间隙消除后，再松动锁紧螺钉，以防掉刀。
常用的刨刀种类
二、刨刀几何角度的选用 1.粗刨刀
（1）为了减小切削力，刀具应具有一定的前角。 （2）为了增加刀头强度，后角应取小些。 （3）主偏角应合理选择。 （4）为了增加刀头强度，刃倾角一般-5°~-15°。 （5）为了增加切削刃强度，主切削刃应磨有宽度 为（0.5~0.8）f的倒梭，倒棱前角γ0＝-5°~-20°。 （6）尽可能采用弯头刀杆。
3.牛头刨床调整
（1）滑枕行程的调整。
1）滑枕行程长度调整
2）滑枕行程位置的调整
滑枕行程
（2）滑枕往复运动速度的调整。 调整要求
（3）工作台横向自动进给的调整。
1）进给方向的调整
2）进给量的调整
棘轮机构
１—横梁 ２—连杆 ３—棘轮 ４—拨爪 ５—齿轮Ⅰ ６—齿轮 Ⅱ
７（—4曲）柄背销吃刀８量—弹的簧调整９。—工作台进给丝杠 １０—棘轮罩

ａ值为６.３～１.６μｍ，用宽刀精刨时，Ｒａ值可达１.６μ ｍ。此外，刨削加工还可保证一定的相互位置精度，如面对 面的平行度和垂直度等。
上一页 返回
5.2 刨 床
刨床主要有牛头刨床和龙门刨床，常用的是牛头刨床。牛头 刨床最大的刨削长度一般不超过１０００ｍｍ，适合于加工 中小型零件。龙门刨床由于其刚性好，而且有２～４个刀架 可同时工作，因此，它主要用于加工大型零件或同时加工多 个中、小型零件，其加工精度和生产率均比牛头刨床高。５. ２.１ 牛头刨床
２）工作台横向进给量的大小、方向的调整 工作台的进给运动既要满足间歇运动的要求，又要与滑枕的
工作行程协调一致，即在刨刀返回行程将结束时，工作台连 同零件一起横向移动一个进给量。牛头刨床的进给运动是由 棘轮机构实现的。
上一页 下一页 返回
5.2 刨 床
棘爪架空套在横梁丝杠轴上，棘轮用键与丝杠轴相连。工作 台横向进给量的大小，可通过改变棘轮罩的位置，从而改变 棘爪每次拨过棘轮的有效齿数来调整。棘爪拨过棘轮的齿数 较多时，进给量大；反之则小。
头不要伸出太长，以免产生振动和折断。直头刨刀伸出长度 一般为刀杆厚度的１.５～２倍，弯头刨刀伸出长度可稍长些， 以弯曲部分不碰刀座为宜。
上一页 下一页 返回
5.3 刨刀及其安装
装刀或卸刀时，应使刀尖离开零件表面，以防损坏刀具或者 擦伤零件表面，必须一只手扶住刨刀，另一只手使用扳手， 用力方向自上而下，否则容易将抬刀板掀起， 碰伤或夹伤手 指。
上一页 下一页 返回
5.2 刨 床
刨削时，滑枕行程的长度一般应比零件刨削表面的长度长３ ０～４０ｍｍ。如图５-６所示，滑枕的行程长度调整方法是 通过改变摆杆齿轮上偏心滑块的偏心距离，其偏心距越大， 摆杆摆动的角度就越大，滑枕的行程长度也就越长；反之， 则越短。松开滑枕内的锁紧手柄，转动丝杠，即可改变滑枕 行程的起始点，使滑枕移到所需要的位置。
