手摇式摇表使用方法

摇表使用方法教学
摇表使用方法教学如下：
1、测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障；
2、测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

；
3、测量时必须正确接线。

兆欧表共有3个接线端（L、E、G）。

测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端；
4、兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度；
5、摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电；
6、摇动兆欧表后，各接线柱之间不能短接，以免损坏
兆欧表又称摇表，是一种不带电测量电器设备及线路绝缘电阻的便携式的电工仪表。

兆欧摇表与万用表不同，兆欧表内电源采用能产生数百伏到数千伏电压的手摇发电机，表的电压等级有：500、1000、2500、5000V。

电工摇表使用方法（图解）电工摇表使用方法（图解）醉美世间人 02-27 09:57 大用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。

其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。

新型的绝缘电阻测试仪通常和数字万用表差不多的外形。

玩了这游戏，我三天没开电脑广告广告详情摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。

由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。

摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf 回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。

在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。

当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。

根据此原理可以检验摇表的好坏。

首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表（兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。

摇表的使用方法摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。

手摇式摇表使用方法
手摇式摇表是一种无需电池的机械表，通过人工手摇弹簧来提供能量。

以下是手摇式摇表的使用方法：
1. 手摇：找到表冠（即表的调节按钮），通常位于表壳的右侧。

将表冠拔出到第一档，可以旋转表冠而不会对时间进行调整。

2. 手摇弹簧：将手指放在表冠上，然后用力旋转表冠顺时针方向，直到感到一些阻力。

这是手摇弹簧给予机械部件能量的过程。

3. 校准时间：如果手摇式摇表停下来了或者时间不准确，可以将表冠拔出到第二档，然后顺时针或逆时针旋转表冠来调整小时和分钟的指针位置。

注意，避免在晚上9点到早上3点之间调整日期。

4. 归位表冠：将表冠推回原位（第一档或第二档依赖表的款式），确保它完全推到。

5. 每天手摇：为了保持手摇式摇表的准确性，每天手动摇动它，通常需要摇动30到40次。

这将提供足够的能量来驱动摇表一整天。

这是一般的手摇式摇表使用方法，不同品牌和款式的表可能有细微差别，建议在使用前阅读说明书或咨询专业人士。

摇表使用方法_摇表怎么用摇表是用于测量高值电阻和绝缘电阻的仪表！至于这种工具要如何去使用呢？那不妨和店铺一起来了解下摇表使用的相关知识，希望对各位有帮助！摇表使用方法第一、我们工作的时候经常是有的一类工作工具就是摇表，但是摇表需要比较精确的校表，所以大家在测量前应将摇表进行一次开路和短路的试验，检查摇表是否良好，这是基本的使用要领。

第二、我们检测摇表的时候，需要进行深度的分析，保证性能方面的完善，之后我们需要做的是被测设备与线路断开，对于大电容设备还要进行放电，这样的做法也是保障工作的顺利。

第三、新手工作的时候出现自己使用摇表，总是很不对头的情况，这是因为你的工作经验问题，一般这个原因很简单那就是你摇表不正确，我们要选用电压等级符合的摇表才可以。

第四、摇表使用的时候要知道自己需要什么样的工作方式，特别是对于测量绝缘电阻时的工作一定要注意，一般这样的工作只用【l】和【e】端就可以，其余的不能使用。

第五、我在测试摇表的时候摇动一下，但是时间不可太长，转速也不可以太快，这是为了避免烧坏表头，另外要看到指针指向【0】，不然的话说明摇表有故障，大家这点必须注意。

第六、为了精确的进行测量工作，我们要保证测量的对象表面清洁和干燥才可以，这样能有效减小误差，我们在测量前必须切断电源，而且要给测量的设备充分放电，这样才可以保证不被人体和其他物体影响。

摇表使用的注意事项测量前应先将摇表(兆欧表)进行一次开路和短路试验，检查摇表是否良好。

若将两连接线开路，轻轻摇动手柄，指针应指在“∞”处，这时如再把两连接线短接一下，指针应在“0”处，说明摇表是良好的，否摇表有误差。

被测设备应断开电源，对于电容设备还应充分放电，以保证人身安全和测量准确。

遥测过程中，被测设备上不能有人工作。

测量电容较大的电机、变压器、电缆、电容器时，应有一定的充电时间，且容量越大，充电时间越长，一般以摇表转动一分钟后的读数作为标准。

测量完成要立即进行放电，以保安全。

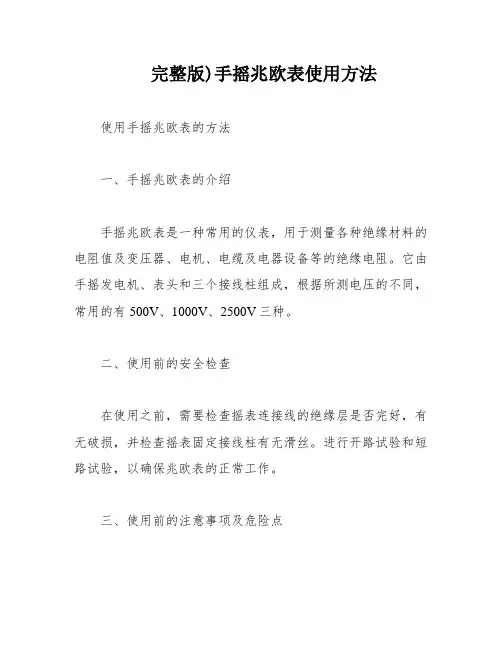

完整版)手摇兆欧表使用方法使用手摇兆欧表的方法一、手摇兆欧表的介绍手摇兆欧表是一种常用的仪表，用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

它由手摇发电机、表头和三个接线柱组成，根据所测电压的不同，常用的有500V、1000V、2500V三种。

二、使用前的安全检查在使用之前，需要检查摇表连接线的绝缘层是否完好，有无破损，并检查摇表固定接线柱有无滑丝。

进行开路试验和短路试验，以确保兆欧表的正常工作。

三、使用前的注意事项及危险点在测量过程中，禁止在雷电时或高压设备附近测绝缘电阻，摇测过程中，被测设备上不能有人工作。

摇表线不能绞在一起，要分开。

在测量结束前，严禁用手触及兆欧表，对于大电容设备要放电。

兆欧表应定期校验，以确保测量误差在允许范围以内。

四、操作流程连接被测设备和兆欧表，按照电压的不同选择相应的兆欧表进行测量。

进行开路试验和短路试验，确保兆欧表正常工作。

进行测量时，保持设备不带电，也没有感应电的情况下进行。

测量结束后，拆线时不要触及引线的金属部分。

1、在进行相对地绝缘电阻测量时，需要选择1000量程的兆欧表，并将兆欧表的接线端子“E”接地，将接线端子“L”接相线，然后将接线端子“G”接在相线绝缘上。

使用时，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的数值。

2、在进行相对相绝缘电阻测量时，需要使用G端子作为屏蔽端子，以减少测量误差。

以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的数值。

3、进行电动机绕组对地绝缘电阻测量时，应选择500V量程的兆欧表，并以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的数值。
