使用摇表测绝缘的正确方法

超详细摇表使用方法
使用摇表（绝缘电阻表）的详细步骤如下：
1. 校表：测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。

将两连接线开路，摇动手柄，指针应指在“∞”处；再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

2. 被测设备与线路断开：对于大电容设备还要进行放电。

3. 选用电压等级符合的摇表。

4. 测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽
层或外壳。

线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后
读数，并且要边摇边读数，不能停下来读数。

5. 拆线放电：读数完毕，一边慢摇，一边拆线，然后将被测设备放电。

放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

6. 记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。

在使用摇表时请注意安全，切勿在潮湿的环境中使用。

如果不确定如何正确使用摇表或对设备的安全性存在疑问，请务必咨询专业人员或安全监管机构。

2500v摇表的使用方法
一、准备工作。

1.1 了解摇表的基本情况。

在使用 2500v 摇表之前，咱得先搞清楚这玩意儿是干啥的。

它就是专门用来测量电气设备绝缘电阻的工具，可别小瞧它，作用大着呢！
1.2 检查摇表的状态。

看看摇表外观有没有损坏，指针能不能灵活转动。

就像上战场前得检查武器好不好使一样，这一步可不能马虎。

二、正确操作。

2.1 接线。

把摇表的“L”端接到被测设备的导体上，“E”端接到设备的外壳或者地线上。

这接线可得接牢固了，不然测出来的数据可就不准啦。

2.2 摇动手柄。

匀速地摇动手柄，速度大概是每分钟 120 转左右。

这时候你就感觉自己像是在给设备“把脉”，得稳稳当当的。

2.3 读取数据。

等指针稳定下来，就可以读取绝缘电阻的值了。

读数的时候眼睛可得睁大了，别读错喽。

三、注意事项。

3.1 安全第一。

这 2500v 可不是闹着玩的，操作的时候一定要戴好绝缘手套，防止触电。

千万别拿自己的生命安全开玩笑，小心驶得万年船嘛。

3.2 测量环境。

要在干燥、清洁的环境中测量，不然会影响测量结果。

就好比跑步得在平坦的路上跑，才能跑出好成绩。

3.3 测量后放电。

测量完了，别忘了给被测设备放电，把积累的电荷放掉，不然可能会电到人。

这就像打完仗要清理战场一样，不能留隐患。

使用 2500v 摇表可得认真仔细，按照步骤来，不能瞎搞。

只有这样，才能准确测量出设备的绝缘电阻，保障设备的安全运行。

摇表的正确使用方法
正确使用摇表的方法是：1．摇表应按电气设备的电压等级使用，不要使测量范围过多地超出被测绝缘电阻的数值，以保证读数的精确。

一般被测量设备的额定电压在500V以下，要用额定电压500~1000V的兆欧表；在500V以上，则要用1000~ 2500V的兆欧表。

应特殊留意的是，不要用输出电压太高的摇表测低压电气设备，否则就有把设备绝缘击穿的危急。

2．摇表接线用引线，要用绝缘良好的、易于识别的单根导线，不要用双股绝缘线，以保证接线、测量的精确。

3．-般摇表上有三个接线柱，“线”接线柱(L)在测量时，与被测物和大地绝缘的导体部分相接；“地”接线柱(E)在测量时，与被测物的外壳或其他导体部分相接；“爱护”(G)或者“屏”接线柱，只在被测物表面漏电很严峻的状况下使用。

例如测电缆的缆芯对缆壳的电阻值时，将电缆、缆壳、芯之间的内层绝缘物接爱护环，以消退因表面漏电而引起的误差。

4．测量前摇表应做一次开路和短路的试验，即在接被测物前，摇动发电机手柄到额定转速，指针应指到∞。

然后“线路”、“接地”两接线柱L、E短接，摇动手柄，指针应指到零。

5．使用摇表时，应留意远离大电流的导体和有外磁场的场合，同时要放平。

摇动手柄时，勿使表身摇动，以免影响读数。

6．摇动手柄，应将速度保持在规定的范围（一般规定为120r/min，可以在±20%范围内变动），切忌忽快忽慢。

手柄应始终摇到表针稳定。

7．假如被测设备短路，表针指到零时，应马上停止摇动手柄，以免摇表过热烧坏。

对
大电容设备（如电容器、电缆）测试完毕，必需先将被测物对地短路放电，然后再停止摇动手柄，以防被测物放电，打坏兆欧表。

摇表测量电缆绝缘电阻方法
嘿，大家知道吗，要测量电缆的绝缘电阻，摇表可是个超厉害的工具呢！那怎么用摇表来测量电缆绝缘电阻呢？别急，听我慢慢道来呀。

首先呢，要做好准备工作，把电缆停电，然后充分放电，将电缆的两端与其他设备断开。

接下来就是关键步骤啦！把摇表的两个测试线分别接到电缆的导体和绝缘层上，然后以每分钟 120 转左右的速度均匀摇动摇表手柄。

在这个过程中，可一定要注意保持测试线与电缆接触良好，不能有松动哦，不然测量结果可就不准确啦！还有哦，摇表可不能在潮湿或者有腐蚀性气体的环境中使用，不然它也会“生病”的呀！测量完成后，要及时对电缆进行放电，以免发生危险呢。

在这个过程中，安全性那可是至关重要的呀！就好像走钢丝一样，稍有不慎就可能出问题呢。

所以一定要严格按照操作规范来，不然摇表发脾气了，或者发生电击之类的危险，那可不得了！稳定性也很重要呀，要是摇表摇得不均匀，或者测试线接触不好，那得到的结果不就像海上的小船一样摇摇晃晃不稳定嘛。

那摇表测量电缆绝缘电阻有啥优势呢？这可多啦！它操作简单呀，不需要太复杂的设备和技术，普通人经过简单培训也能上手呢。

而且它测量结果比较准确可靠，可以快速判断电缆的绝缘状况。

它就像一个忠诚的卫士，能及时发现电缆的问题呢。

我就给大家讲个实际案例吧。

有一次，一个工厂的电缆出现了故障，电工师傅们就是用摇表测量了电缆的绝缘电阻，很快就找到了故障点，及时进行了维修，避免了更大的损失呢！你说，这摇表是不是很厉害呀！
所以呀，摇表测量电缆绝缘电阻真的是个很棒的方法呀！它简单、可靠、实用，能为我们的电缆安全保驾护航呢！。

绝缘摇表的使用方法和步骤绝缘摇表是一种用于测试绝缘材料耐电压能力的仪器。

它能够测量绝缘材料在高电压下是否会发生电击或击穿现象，以此评估绝缘材料的质量和可靠性。

在使用绝缘摇表时，需要按照以下步骤进行操作：1. 准备工作在进行绝缘摇表测试之前，首先需要准备好测试样品和测试设备。

测试样品可以是绝缘材料的样品，如绝缘胶带、绝缘纸等。

测试设备包括绝缘摇表本身以及相应的电源和电压调节器。

2. 连接电源将绝缘摇表的电源线插入电源插座，并确保电源开关处于关闭状态。

然后，将电源线的另一端插入绝缘摇表的电源接口。

3. 连接测试样品将待测的绝缘材料样品连接到绝缘摇表的测试接口上。

通常，绝缘摇表的测试接口是一个金属夹子或插头，可以将测试样品固定在上面。

在连接测试样品之前，需要确保测试样品的表面是干净和干燥的，以免影响测试结果。

4. 设置电压通过电压调节器，设置所需的测试电压。

绝缘摇表通常具有可调节的电压范围，可以根据需要设置不同的电压值。

在设置电压时，需要根据待测样品的耐压能力和所需测试的标准来确定合适的电压值。

5. 开始测试当一切准备就绪后，可以开始进行绝缘摇表测试了。

首先，将电源开关打开，使绝缘摇表通电。

然后，慢慢调节电压调节器，逐渐增加测试电压，直到达到设定的电压值。

在测试过程中，可以通过观察绝缘材料样品表面是否有电弧放电或击穿现象来判断其耐压能力。

6. 记录测试结果在测试过程中，需要记录下测试样品的耐压能力。

可以记录测试时的电压值、测试时间以及观察到的电弧放电或击穿现象。

这些记录可以用于后续的数据分析和评估。

7. 结束测试当完成所有测试后，将电压调节器调回零电压位置。

然后，将电源开关关闭，并拔出电源线。

最后，将测试样品从绝缘摇表的测试接口上取下，并进行下一轮测试或其他处理。

绝缘摇表作为一种常用的绝缘测试仪器，广泛应用于电力、电子、通信、航空航天等领域。

通过使用绝缘摇表，可以对绝缘材料的耐压能力进行定量评估，从而保证电气设备的安全可靠性。

摇测绝缘的操作方法及合格标准嘿，朋友们！今天咱就来讲讲摇测绝缘这档子事儿。

你可别小瞧它，这就好比是给电器设备做个体检呢！先来说说这操作方法。

就像是给小朋友量身高，得有个正确的姿势才行。

咱得先把被测设备跟电源断开，这就好比是让它先休息一下，别再蹦跶啦。

然后呢，选好合适的摇表，这可不能马虎，就像你得挑双合脚的鞋子一样。

把摇表的两个表笔分别接到被测设备的导体上，嘿，这就开始摇起来啦！摇的时候可得匀速，别一会儿快一会儿慢的，就跟跑步似的，得保持节奏。

那怎么知道摇得合不合格呢？这就说到合格标准啦。

这就好比考试得有个及格线一样。

一般来说呀，不同的设备有不同的要求。

比如说电机吧，如果是低压电机，那绝缘电阻可不能低于 0.5 兆欧，这就像是考试得 60 分以上才算及格呀。

要是高压电机，要求就更高啦。

你想想，要是绝缘不合格，那不就像人身体不健康一样嘛，容易出毛病呀！说不定哪天就“生病”罢工啦。

所以说，这摇测绝缘可太重要啦，就像给设备打预防针似的。

咱再拿电线来举个例子，要是电线的绝缘不好，那不得漏电呀！那多危险呐，就跟走在路上有个大坑等着你似的。

所以得保证绝缘良好，让电流乖乖地在里面跑，别乱跑出来吓人。

还有啊，这摇测绝缘可不能随便糊弄，得认真对待。

就像你对待自己最喜欢的东西一样，小心翼翼的。

要是马马虎虎的，那可不行，到时候出了问题，你后悔都来不及呢！总之呢，摇测绝缘这事儿啊，咱得重视起来。

按照正确的方法去操作，严格对照合格标准。

这样才能保证我们的设备健康运行，为我们好好服务呀！可别不当回事儿哟，不然到时候出了岔子，有你头疼的呢！大家都记住了吗？嘿嘿！。

如何使用摇表测量电器线路的绝缘
一、准备工作
1、穿好工作服，戴工作帽，按规定着装
2、使用工具及材料
摇表1000伏、500伏各一块
二、作业程序
1、切断电源，拔掉半导体原件等电子装置的插销，断开充电插销接线柱。

2、断开24伏电源，将全部跳扣接通，各熔断器处于完好状态，断开接地开关DK，及照明开关ZMK。

3、测量主电路用1000伏表，测量控制等低压回路用500伏表，将摇表放平，在使用前，摇表不接任何导线，先转动一下摇表手柄试验一下指针在∞处，在将火线和地线两接线短路，看指针是否指在0处，如不能满足上述要求，最好不要用。

4、将摇表的火线“L”接线柱接在被测物的线圈或导线上，将接地的接线住接到被测物的外皮或地线上。

5、按顺时针匀速摇动手柄，当转速增至120转/分左右，表针指示的读数即是该电路的绝缘电阻数值。

三、质量要求
1、主回路对地绝缘不小于0.5兆欧。

2、控制回路对地绝缘不小于0.25兆欧。

3、恢复个部分状态。

四、安全
1、测量准备工作有丢项，评委视情节酌情减分。

2、损坏半导体器件或自动停车装置，无线列调，评委视情节酌情减分。

3、若电路绝缘达不到上述要求时，应分段查找测量。

电气设备绝缘的摇测方法一、配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000~2500V的摇表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。

如果配电变压器的绝缘电阻猛然降至初始值的50%或更低时，应予更换大修。

所测绝缘电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意以下事项：1、测量条件。

选择温度在5C以上，湿度在70%以下的天气进行测量。

2、测量电压。

摇测配变绝缘电阻应使用1000V或2500V的摇表，对变压器历次绝缘电阻进行比较时，所用摇表应为相间电压等级。

3、测量工程。

应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值。

4、测量安全。

测量前后，应将配变一次侧和二次侧各出线端分别接地放电，零线亦应断开，使绕组上残存的静电荷放尽，以保证安二、高压与低压避雷器绝缘电阻的摇测摇测高压阀型避雷器绝缘电阻，用1000V或2500V摇表。

摇测低压380V避雷器应使用500V或1000V摇表，将摇表两测试线分别接在避雷器的上、下接线柱上。

高压阀型号避雷器绝缘电阻标准见下表：低压380V避雷器绝缘电阻值不应小于1MQ。

三、绝缘子绝缘电阻的摇测用500~1000V摇表摇测低压绝缘子的绝缘电阻其值应不低于1MQ。

摇测方法如下：1、针式绝缘子。

将摇表（-）测试线接在铁脚上，连接线（+）连在螺丝刀的金属杆上，测试人员载绝缘手套，握着螺丝刀木柄，使螺丝刀金属尖（刀）在针式绝缘子顶部及颈部周围滑动。

滑动时，摇动摇表进行绝缘测量。

2、线轴式和蝶式绝缘子。

测量时，可在中间颈部圆周上绑一圈铜丝，将摇表的一根线连接在铜丝上，摇表的另一根线接在绝缘子的铁架上或铁担上。

3、单独对新的线轴式绝缘子摇测时比较费时。

测量时，将摇表的一根线接触绝缘子的外表面，另一根测试线绑在大号螺丝刀的长金属杆上，用金属杆端头插进绝缘子的内颈孔口内，在内孔避上下、左右反复滑动，测量其绝缘电阻值。

摇表测绝缘的正确方法
摇表是一种常用的绝缘电阻测试工具,用于测量各种绝缘材料的物理和绝缘电阻。

正确的摇表测绝缘方法可以确保测试结果的准确性和可靠性。

以下是摇表测绝缘的正确方法:
1. 准备工作:在进行绝缘电阻测试前,需要先检查摇表的使用方法和注意事项,确保摇表处于正常工作状态。

同时,需要准备所需的绝缘材料,例如电线、电缆、绝缘层等。

2. 选择合适的绝缘材料:根据测试目的和摇表的规格,选择合适的绝缘材料。

需要注意的是,不同种类的绝缘材料在电阻值和测试方法上可能存在差异。

3. 固定绝缘材料:将绝缘材料固定在摇表中,可以使用绝缘夹子或绝缘固定夹等方式。

需要注意的是,绝缘材料不应移动或变形,以确保测试的准确性。

4. 施加电压:将摇表设置为合适的电压值,并按照摇表的使用说明进行施加电压的操作。

需要注意的是,施加电压时应该准确无误地按下摇表上的按钮,避免施加的电压过高或过低。

5. 读取结果:等待绝缘材料产生明显的电压波动后,读取摇表上显示的绝缘电阻值。

需要注意的是,在进行测试前应该先检查摇表上的电压计是否准确,并确保摇表的电压设置正确。

6. 分析结果:测试结束后,需要对测试结果进行分析和总结。

如果测试结果与预期不符,需要查找原因并采取相应的措施进行修正。

正确的摇表测绝缘方法可以确保测试结果的准确性和可靠性。

在使用摇表进行绝缘电阻测试时,应该认真遵循使用方法和注意事项,选择合适的绝缘材料,准确施加电压,并仔细观察测试结果,以便及时发现问题并进行修正。

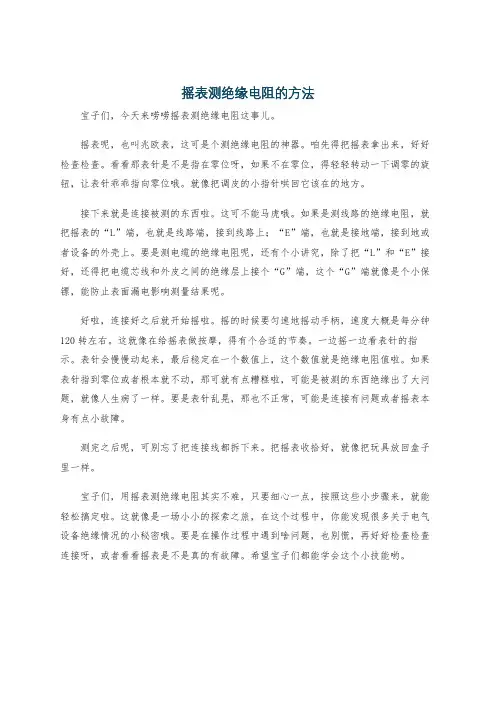

摇表测绝缘电阻的方法宝子们，今天来唠唠摇表测绝缘电阻这事儿。

摇表呢，也叫兆欧表，这可是个测绝缘电阻的神器。

咱先得把摇表拿出来，好好检查检查。

看看那表针是不是指在零位呀，如果不在零位，得轻轻转动一下调零的旋钮，让表针乖乖指向零位哦。

就像把调皮的小指针哄回它该在的地方。

接下来就是连接被测的东西啦。

这可不能马虎哦。

如果是测线路的绝缘电阻，就把摇表的“L”端，也就是线路端，接到线路上；“E”端，也就是接地端，接到地或者设备的外壳上。

要是测电缆的绝缘电阻呢，还有个小讲究，除了把“L”和“E”接好，还得把电缆芯线和外皮之间的绝缘层上接个“G”端，这个“G”端就像是个小保镖，能防止表面漏电影响测量结果呢。

好啦，连接好之后就开始摇啦。

摇的时候要匀速地摇动手柄，速度大概是每分钟120转左右。

这就像在给摇表做按摩，得有个合适的节奏。

一边摇一边看表针的指示。

表针会慢慢动起来，最后稳定在一个数值上，这个数值就是绝缘电阻值啦。

如果表针指到零位或者根本就不动，那可就有点糟糕啦，可能是被测的东西绝缘出了大问题，就像人生病了一样。

要是表针乱晃，那也不正常，可能是连接有问题或者摇表本身有点小故障。

测完之后呢，可别忘了把连接线都拆下来。

把摇表收拾好，就像把玩具放回盒子里一样。

宝子们，用摇表测绝缘电阻其实不难，只要细心一点，按照这些小步骤来，就能轻松搞定啦。

这就像是一场小小的探索之旅，在这个过程中，你能发现很多关于电气设备绝缘情况的小秘密哦。

要是在操作过程中遇到啥问题，也别慌，再好好检查检查连接呀，或者看看摇表是不是真的有故障。

希望宝子们都能学会这个小技能哟。
