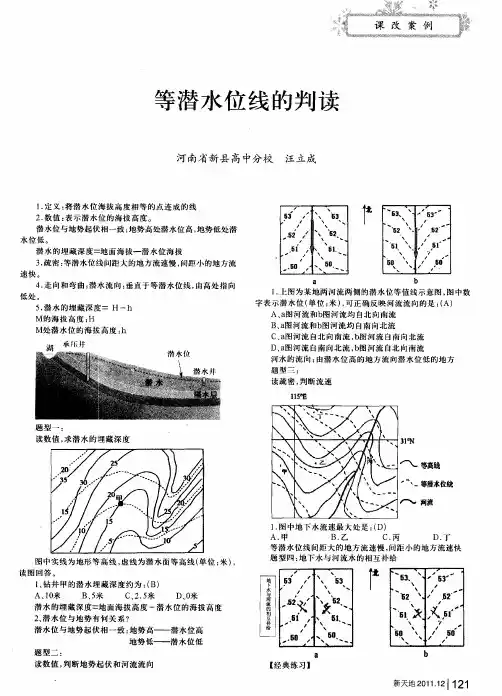

等潜⽔位线图的判读等潜⽔位线图的判读⼀、定义：将潜⽔位海拔⾼度相等的点连成的线。

⼆、数值：表⽰潜⽔⾯的海拔⾼度。

潜⽔位与地势起伏相⼀致：地势⾼处潜⽔位⾼；地势低处潜⽔位低应⽤1：读数值，判断地势起伏和河流流向上图为某地两河流两侧的潜⽔位等值线⽰意图，图中数字表⽰潜⽔位（单位：⽶），正确反映河流与潜⽔补给关系的是：A、a图河流和b图河流均⾃北向南流B、a图河流⾃北向南流，b图河流⾃南向北流⼩结：潜⽔位线与地势起伏相⼀致：地势⾼处潜⽔位⾼；地势低处潜⽔位低①了解潜⽔位数值的含义；②并推断出潜⽔埋藏深度的公式=H—h应⽤2：读数值，求潜⽔的埋藏深度下图中实线为地形等⾼线，虚线为潜⽔⾯等⾼线（单位：⽶），读图回答。

2、钻井甲的潜⽔埋藏深度约为：A、10⽶B、5⽶C、2.5⽶D、0⽶⼩结：潜⽔埋藏深度=地⾯海拔⾼度—潜⽔海拔⾼度.回顾等压线疏密与风速的关系，得出等潜⽔位线疏密与流速的关系。

三、疏密：应⽤3：读疏密，判断流速3、图中地下⽔流速最⼤处是A.甲B.⼄C.丙D.丁⼩结：潜⽔位线间距⼤的地⽅流速慢，间距⼩的地⽅流速快回顾风向，引出潜⽔的流向：垂直于等潜⽔位线,由⾼处指向低处四、⾛向和弯曲：应⽤4：看⾛向和弯曲，判断潜⽔流向及潜⽔与河流的补给关系上图为某地区1⽉份等潜⽔位线图，读图回答4—5题4、图中河流与地下⽔的补给关系是:A.河流⽔补给地下⽔B.地下⽔补给河流⽔C.河流左岸地下⽔补给河流⽔，右岸河流⽔补给地下⽔D.河流右岸地下⽔补给河流⽔，左岸河流⽔补给地下⽔⼩结：潜⽔流向：垂直于等潜⽔位线,由⾼处指向低处5、在6⽉份，下列关于等潜⽔位线变化说法正确的是A.河流两侧的等潜⽔位线都向南弯曲B.河流东岸的等潜⽔位线将向北弯曲C.河流东岸的等潜⽔位线向北弯曲，西岸向南弯曲D.河流两侧的等潜⽔线不会发⽣变化⼩结：潜⽔位受降⽔影响:⾬季，潜⽔位上升；旱季，潜⽔位下降总结：探究⽔井的位置：（甲处）[A.地下⽔汇集(潜⽔位线类似于⼭⾕处)；B.埋藏深度⼩处]⼆．例题剖析【例1】地下⽔是⼀种宝贵的⽔资源。

潜水等水位线图的判读2006-10-23一、基本知识潜水等水位线图即地下水的等值线图。

要对其作出正确的判断，首先必须搞清潜水的几个基本要素。

如图1，潜水面即潜水的自由表面（B）；潜水埋藏深度即潜水面至地表的距离（h）；潜水位即潜水面上任一点的海拔（H）；潜水含水层厚度即潜水面至隔水底板的垂直距离（m）。

图1二、判读方法1. 潜水的流向：潜水是在重力作用下，由潜水位高处向低处作下降运动的，所以潜水的流向就是与潜水等水位线垂直且由潜水位数值大的指向潜水位数值小的短线，如图2中的箭头指向。

图22. 潜水的埋藏深度：埋藏深度＝某点地面标高－潜水位，即某点对应的等高线的数值（地表高度）与其潜水水位数值的差。

一般来说，地势越高，潜水的埋藏越深，如图2中P点潜水的埋藏深度为5米，Q点潜水的埋藏深度为10米。

3. 潜水与地表水（如河水）的补排关系：对照图示观察，若潜水等水位线图上的等值线向数值大的方向凸出，说明河水水位低于潜水水位，潜水补给河水；相反，河水水位高于潜水水位，河水补给潜水。

我们也可以通过确定地表水附近潜水的流向来确定彼此的补排关系，方法是在图上按潜水位数值从大到小方向作潜水等水位线的垂线，若垂线指向河流，说明潜水补给河水；若作出的垂线偏离河流，则说明河水补给潜水，如图3所示，①是潜水补给河水，②是河水补给潜水。

图34. 水井位置的选择：井是开采地下水的管状垂向集水工程的设施。

为增加开采补给量，保证水源地的长期均衡开采，水源地应尽可能选择在可以最大限度拦截区域地下径流的地段，接近补给水源和能充分夺取各种补给量的地段，如水源地尽量靠近补给地下水的河流岸边、区域地下径流的排泄区附近等。

如图2中，要获得充足的地下水资源，图示地区打井的最佳地点应是②处。

根据等值线的特点和有关知识可知，等值线向数值大的方向凸出，说明该地的数值小，即该地是集水区。

四个地点中，②处的曲率最大，说明此处变化大，且③④等处的潜水流向②处，所以四个地点相比，②处的地下水资源最为充足。

潜水等水位线图的判读一、基本知识潜水等水位线图即地下水的等值线图。

要对其作出正确的判断，首先必须搞清潜水的几个基本要素。

如图1，潜水面即潜水的自由表面（B）；潜水埋藏深度即潜水面至地表的距离（h）；潜水位即潜水面上任一点的海拔（H）；潜水含水层厚度即潜水面至隔水底板的垂直距离（m）。

图1二、判读方法1. 潜水的流向：潜水是在重力作用下，由潜水位高处向低处作下降运动的，所以潜水的流向就是与潜水等水位线垂直且由潜水位数值大的指向潜水位数值小的短线，如图2中的箭头指向。

图22. 潜水的埋藏深度：埋藏深度＝某点地面标高－潜水位，即某点对应的等高线的数值（地表高度）与其潜水水位数值的差。

一般来说，地势越高，潜水的埋藏越深，如图2中P点潜水的埋藏深度为5米，Q点潜水的埋藏深度为10米。

3. 潜水与地表水（如河水）的补排关系：对照图示观察，若潜水等水位线图上的等值线向数值大的方向凸出，说明河水水位低于潜水水位，潜水补给河水；相反，河水水位高于潜水水位，河水补给潜水。

我们也可以通过确定地表水附近潜水的流向来确定彼此的补排关系，方法是在图上按潜水位数值从大到小方向作潜水等水位线的垂线，若垂线指向河流，说明潜水补给河水；若作出的垂线偏离河流，则说明河水补给潜水，如图3所示，①是潜水补给河水，②是河水补给潜水。

图34. 水井位置的选择：井是开采地下水的管状垂向集水工程的设施。

为增加开采补给量，保证水源地的长期均衡开采，水源地应尽可能选择在可以最大限度拦截区域地下径流的地段，接近补给水源和能充分夺取各种补给量的地段，如水源地尽量靠近补给地下水的河流岸边、区域地下径流的排泄区附近等。

如图2中，要获得充足的地下水资源，图示地区打井的最佳地点应是②处。

根据等值线的特点和有关知识可知，等值线向数值大的方向凸出，说明该地的数值小，即该地是集水区。

四个地点中，②处的曲率最大，说明此处变化大，且③④等处的潜水流向②处，所以四个地点相比，②处的地下水资源最为充足。

等潜水位线的判读一、定义：将潜水位海拔高度相等的点连成的线。

二、判读步骤1、数值：表示潜水位的海拔高度。

潜水位与地势起伏相一致：地势高处潜水位高，地势低处潜水位低潜水的埋藏深度=地面海拔高度—潜水位海拔高度2、疏密：等潜水位线间距大的地方流速慢，间距小的地方流速快。

3、走向和弯曲：潜水流向：垂直于等潜水位线，由高处指向低处。

考点一：潜水的埋藏深度1、Q处潜水的埋藏深度=H－hQ处的海拔高度：H Q处潜水位的海拔高度：h将地形等高线与潜水等水位线绘于同一张地图上时，可以根据地形等高线与等潜水位线确定潜水埋藏深度。

即将地形等高线数据减去潜水水位线数据即为该点的潜水埋藏深度应用1：求潜水的埋藏深度右图中实线为等高线，虚线乙为等潜水位线（单位：米），读图回答。

1、井甲的潜水埋藏深度约为：BA、10米B、5米C、2.5米D、0米2、井乙的潜水埋藏深度可能为：CA、3米B、4.5米C、8.5米D、15米潜水的埋藏深度=地面海拔高度－潜水位的海拔高度考点二：潜水的流向、流速2、潜水位与地势有何关系？地势高——潜水位高地势低——潜水位低潜水是沿着潜水面坡度最大的方向流动的，因此，垂直于潜水等水位线从高水位指向低水位的方向就是潜水的流向，如图中箭头所指的方向应用2：判断地势起伏、河流流向3、下图为某地两河流两侧的潜水位等值线示意图，图中数字表示等潜水位线（单位：米），可正确反映河流流向的是：AA 、 a 图河流和b 图河流均自北向南流B 、a 图河流和b 图河流均自南向北流C 、a 图河流自北向南流，b 图河流自南向北流D 、a 图河流自南向北流，b 图河流自北向南流图4应用3：判断流速读右图回答4-5题4、图中地表水流速最大处是 CA 、甲B 、乙C 、丙D 、丁5、图中地下水流速最大处是 DA 、甲B 、乙C 、丙D 、丁【总结】：等潜水位线间距大的地方流速慢,间距小的地方流速快考点三：河流水与潜水的相互补给关系潜水等水位线上的等值线向数值大的方向凸出，说明河流水位低于潜水水位，则潜水补给河流水；相反，河流水位高于潜水水位，河流水补给潜水。

等潜水位线图的判读[知识点拨]等潜水位线图就是潜水面等高线图,它是根据潜水面上各点的水位高低绘制而成的。

一般绘制在地形图上,绘制方法与绘制等高线图的方法类似。

1.判断某点潜水的埋藏深度潜水的埋藏深度就是潜水面与地表的垂直距离,它等于该点地表的海拔减去该点潜水面的海拔。

2.判断潜水流向地表水和地下水的流向都是垂直于等高线,由高处指向低处;地下水从潜水水位高处向低处渗流。

3.判断潜水流速的大小潜水流速取决于潜水面的坡度,坡度越大,流速越快。

同一幅地图上,等潜水位线越密集的地方坡度越大,流速也越快。

4.判断潜水与河水的补给关系当河水水位高于潜水水位时,河水补给潜水;当河水水位低于潜水水位时,潜水补给河水。

如下图所示,a为潜水补给河水,b为河水补给潜水。

[典题示例]地下水埋藏深度对植物影响很大。

假如植物根部长期不能达到地下水位,植物就会因为缺水而死亡。

影响地下水埋藏深度的主要因素是大气降水。

下图中的左图是“青海—四川—江西—台湾”一线的地下水埋藏深度图,右图是左图中乙地的等高线和等地下水位线(单位:m)。

据此回答(1)—(2)题。

(1)左图中的曲线在甲地出现明显的较低值,主要原因是此处A.受海洋影响,降水量增多B.受地形抬升作用的影响,降水量增多C.河道弯曲,排水不畅D.土质疏松,下渗能力强(2)乙区域要对E、F、G、H四地进行绿化,选择4种植物进行种植。

4种植物的根深如下表。

由表可知答案： (1)B (2)A[对点练习]地下水位过高导致会土壤过湿，不利于农业生产，需要排水。

下图示意某地等潜水位线及拟建的排水井和排水沟的位置(图中等潜水位线单位：m)。

据此回答1～3题。

1．土壤过湿对农作物的危害是( )A．气温日较差小，不利营养物质积累 B．土质黏重，不利农作物根系发育C．土壤空气少，不利农作物根系呼吸 D．导致土壤中营养元素减少2．图中排水沟4的排水效率是最低的，其原因最可能是( )A．沟底是倾斜的 B．延伸方向是和等潜水位线垂直的C．沟较浅 D．潜水是向两侧分流的3．综合考虑排水效率和工程量，图中排水沟5的沟底最适宜的海拔高度是( )A． 79m B． 80m C． 81m D． 82m【答案】1．C 2．D 3．C【解析】苋菜，茎叶可作为蔬菜食用，叶色丰富者要供观赏。

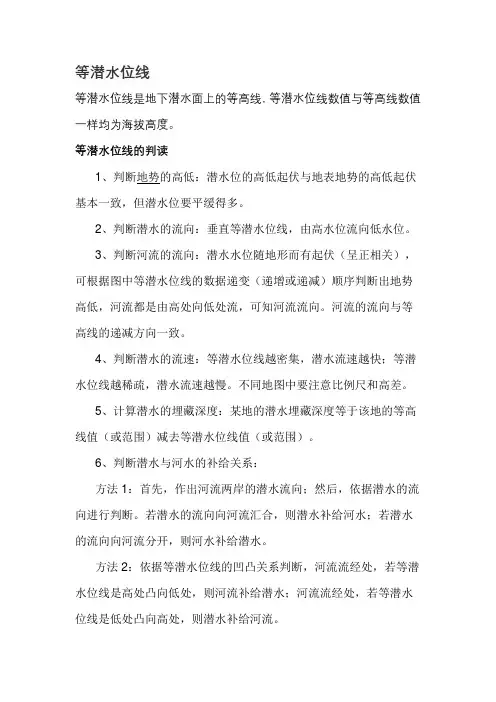

等潜水位线
等潜水位线是地下潜水面上的等高线，等潜水位线数值与等高线数值一样均为海拔高度。

等潜水位线的判读
基本一致，但潜水位要平缓得多。

2、判断潜水的流向：垂直等潜水位线，由高水位流向低水位。

3、判断河流的流向：潜水水位随地形而有起伏（呈正相关），可根据图中等潜水位线的数据递变（递增或递减）顺序判断出地势高低，河流都是由高处向低处流，可知河流流向。

河流的流向与等高线的递减方向一致。

4、判断潜水的流速：等潜水位线越密集，潜水流速越快；等潜水位线越稀疏，潜水流速越慢。

不同地图中要注意比例尺和高差。

5、计算潜水的埋藏深度：某地的潜水埋藏深度等于该地的等高线值（或范围）减去等潜水位线值（或范围）。

6、判断潜水与河水的补给关系：
方法1：首先，作出河流两岸的潜水流向；然后，依据潜水的流向进行判断。

若潜水的流向向河流汇合，则潜水补给河水；若潜水的流向向河流分开，则河水补给潜水。

方法2：依据等潜水位线的凹凸关系判断，河流流经处，若等潜水位线是高处凸向低处，则河流补给潜水；河流流经处，若等潜水位线是低处凸向高处，则潜水补给河流。

7、合理布置取水井和排水沟：为了最大限度地使潜水流入水井和排水沟，当等潜水位线凹凸不平、疏密不均时，取水井（或排水沟）应布置在潜水汇流并且埋藏较浅处；当等潜水位线由密变疏时，取水井（或排水沟）应布置在由密变疏的交界处，并与等潜水位线平行（注意不是垂直）。

8、闭合状况，判断人类对等潜水位线的影响：（1）中心潜水位低，地下水开采过多；（2）中心潜水位高，降水多或大水漫灌。
