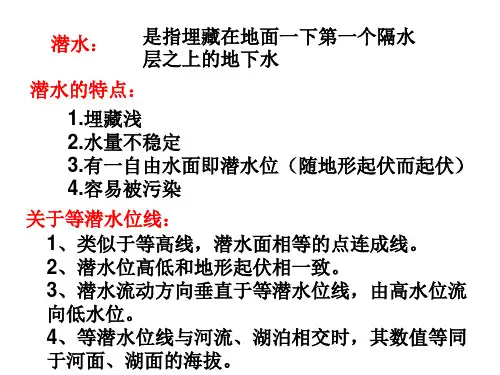

等潜水位线的判读一、定义：将潜水位海拔高度相等的点连成的线。
二、判读步骤1、数值：表示潜水位的海拔高度。
潜水位与地势起伏相一致：地势高处潜水位高，地势低处潜水位低潜水的埋藏深度=地面海拔高度—潜水位海拔高度2、疏密：等潜水位线间距大的地方流速慢，间距小的地方流速快。
3、走向和弯曲：潜水流向：垂直于等潜水位线，由高处指向低处。
考点一：潜水的埋藏深度1、Q处潜水的埋藏深度=H－hQ处的海拔高度：H Q处潜水位的海拔高度：h将地形等高线与潜水等水位线绘于同一张地图上时，可以根据地形等高线与等潜水位线确定潜水埋藏深度。
即将地形等高线数据减去潜水水位线数据即为该点的潜水埋藏深度应用1：求潜水的埋藏深度右图中实线为等高线，虚线乙为等潜水位线（单位：米），读图回答。
1、井甲的潜水埋藏深度约为：BA、10米B、5米C、2.5米D、0米2、井乙的潜水埋藏深度可能为：CA、3米B、4.5米C、8.5米D、15米潜水的埋藏深度=地面海拔高度－潜水位的海拔高度考点二：潜水的流向、流速2、潜水位与地势有何关系？地势高——潜水位高地势低——潜水位低潜水是沿着潜水面坡度最大的方向流动的，因此，垂直于潜水等水位线从高水位指向低水位的方向就是潜水的流向，如图中箭头所指的方向应用2：判断地势起伏、河流流向3、下图为某地两河流两侧的潜水位等值线示意图，图中数字表示等潜水位线（单位：米），可正确反映河流流向的是：AA 、 a 图河流和b 图河流均自北向南流B 、a 图河流和b 图河流均自南向北流C 、a 图河流自北向南流，b 图河流自南向北流D 、a 图河流自南向北流，b 图河流自北向南流图4应用3：判断流速读右图回答4-5题4、图中地表水流速最大处是 CA 、甲B 、乙C 、丙D 、丁5、图中地下水流速最大处是 DA 、甲B 、乙C 、丙D 、丁【总结】：等潜水位线间距大的地方流速慢,间距小的地方流速快考点三：河流水与潜水的相互补给关系潜水等水位线上的等值线向数值大的方向凸出，说明河流水位低于潜水水位，则潜水补给河流水；相反，河流水位高于潜水水位，河流水补给潜水。
等潜潜水水位线图的判读
下图为一潜水等水位线(单位：米)图，通过分析，可以解决下列问题：
①潜水的流向。
潜水是沿着潜水
面坡度最大的方向流动的。
因此，垂直潜水等水位线从高水位指向低水位的方向，就是潜水的流向。
如图1中箭头所指的方向。
②潜水面的坡度。
确定潜水的流向之后，在流向上任取两点的水位高差除以两点的实地距离，即得潜水面的坡度。
③潜水的埋藏深度。
将地形等高线与潜水等水位线绘于同—张地图上时，等水位线与地形等高线相交之点，二者高程之差，即为该点的潜水埋藏深度。
④潜水与地表水的相互关系。
潜水等水位线上的等值线向数值大的方向凸出，说明河流水位低于潜水水位，则潜水补给河流水；相反，河流水位高于潜水水位，河流水补给潜水。
如下图中，a为潜水补给河流水，b为河流水补给潜水，c为右岸潜水补给河流水，左岸河流水补给潜水。
⑤利用潜水等水位线合理布置水井和排水沟。
为了能最大限度地使潜水流入水井和排水沟，—般应沿等水位线布置水井和排水沟。
如下图，显然，1、3布置水井是合理的，1、2取水有“冲突”，是不合理的；同理，排水沟5是合理的，4不合理。
