等潜水位线图的判读技巧

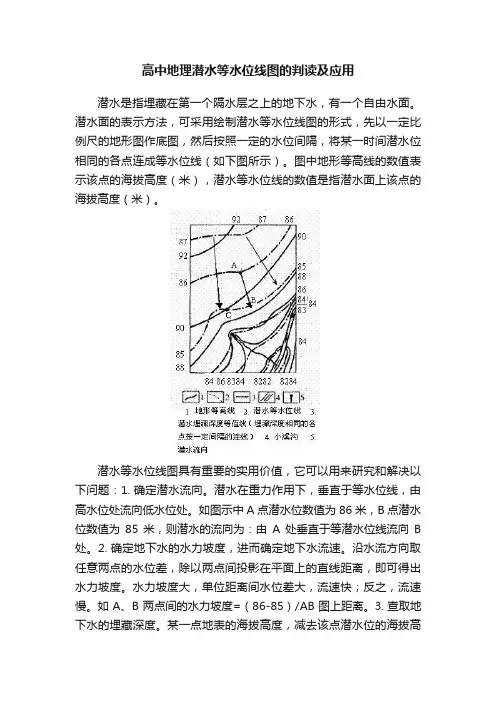

高中地理潜水等水位线图的判读及应用潜水是指埋藏在第一个隔水层之上的地下水，有一个自由水面。

潜水面的表示方法，可采用绘制潜水等水位线图的形式，先以一定比例尺的地形图作底图，然后按照一定的水位间隔，将某一时间潜水位相同的各点连成等水位线（如下图所示）。

图中地形等高线的数值表示该点的海拔高度（米），潜水等水位线的数值是指潜水面上该点的海拔高度（米）。

潜水等水位线图具有重要的实用价值，它可以用来研究和解决以下问题：1. 确定潜水流向。

潜水在重力作用下，垂直于等水位线，由高水位处流向低水位处。

如图示中A点潜水位数值为86米，B点潜水位数值为85米，则潜水的流向为：由A处垂直于等潜水位线流向B 处。

2. 确定地下水的水力坡度，进而确定地下水流速。

沿水流方向取任意两点的水位差，除以两点间投影在平面上的直线距离，即可得出水力坡度。

水力坡度大，单位距离间水位差大，流速快；反之，流速慢。

如A、B两点间的水力坡度=（86-85）/AB图上距离。

3. 查取地下水的埋藏深度。

某一点地表的海拔高度，减去该点潜水位的海拔高度，即为该处地下水的埋藏深度。

如C点的海拔高度为90米，潜水位的海拔高度为85米，则该处地下水的埋藏深度为（90-85=）5米，即该处地下水埋藏在地表以下5米深处。

4. 确定潜水与地表水的补给关系。

地表水水位高于潜水水位，地表水补给潜水；反之，潜水补给地表水。

5. 研究和布设排水工程的设置等。

建设排水工程的主要目的是将地下多余的潜水尽快排出，在潜水等水位线图上，一般布局在数值较小的一侧。

在排水沟走向的选择上，为增加排水面积，排水沟一般沿与等潜水位线平行的方向伸展。

[典例剖析]下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。

图中数值表示潜水位（米）。

读图判断（双选）：A. a图河流和b图河流均自北向南流B. a图河流自北向南流，b 图河流自南向北流C. a图潜水补给河流，b图河流补给潜水D. a图河流补给潜水，b图潜水补给河流解析：（1）潜水位是指潜水面上的海拔高度，由图中数值可以看出，a、b两图中，潜水位数值皆为北高南低。

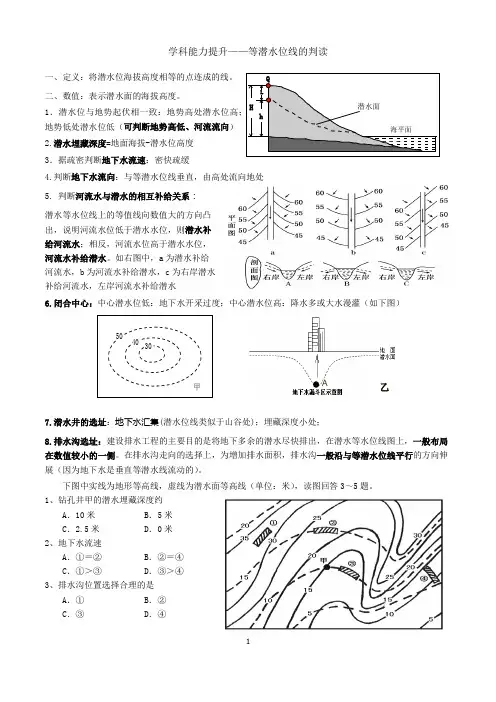

潜水面H h L 海平面Q 学科能力提升——等潜水位线的判读一、定义：将潜水位海拔高度相等的点连成的线。

二、数值：表示潜水面的海拔高度。

1．潜水位与地势起伏相一致：地势高处潜水位高；地势低处潜水位低（可判断地势高低、河流流向）2.潜水埋藏深度=地面海拔-潜水位高度3．据疏密判断地下水流速：密快疏缓4.判断地下水流向：与等潜水位线垂直，由高处流向地处5. 判断河流水与潜水的相互补给关系：潜水等水位线上的等值线向数值大的方向凸出，说明河流水位低于潜水水位，则潜水补给河流水；相反，河流水位高于潜水水位，河流水补给潜水。

如右图中，a 为潜水补给河流水，b 为河流水补给潜水，c 为右岸潜水补给河流水，左岸河流水补给潜水6.闭合中心：中心潜水位低：地下水开采过度；中心潜水位高：降水多或大水漫灌（如下图）7.潜水井的选址：地下水汇集(潜水位线类似于山谷处)；埋藏深度小处；8.排水沟选址：建设排水工程的主要目的是将地下多余的潜水尽快排出，在潜水等水位线图上，一般布局在数值较小的一侧。

在排水沟走向的选择上，为增加排水面积，排水沟一般沿与等潜水位线平行的方向伸展（因为地下水是垂直等潜水线流动的）。

下图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答3～5题。

1、钻孔井甲的潜水埋藏深度约A ．10米B ．5米C ．2.5米D ．0米2、地下水流速A ．①＝②B ．②＝④C ．①＞③D ．③＞④3、排水沟位置选择合理的是A ．①B ．②C ．③D ．④ 504030甲乙A上图为某地潜水等水位线图，读图回答4—6题4.图中潜水的流向主要是:A.自北向南B.自东向西C.自西向东D.自南向北5.在A. C.D. E.四点中可能发育河流的是:A.A点B.E点C.CD.D点6.如果在BCDE四点打井，如果不考虑其它因素，仅考虑地下水水位离地面的距离，最容易打到水是：A.E点B.B点C.C点D.D点图四中实线为地形等高线，虚线为潜水面等高线，等高距均为5米，甲处为一口水井，回答7-10题：7．甲处的水井埋藏深度可能是：A.1.5米B.2.5米C. 7.5米D.8.5米8．从图中可知，潜水和地下水的补给关系是：A.潜水补给B.河流补给潜水C.潜水与地下水互补D.潜水不犯河水9．从图中内容可知，甲地的主要环境问题是：A.地下水开采过度B.地下水污染严重C.有盐碱化倾向D.有荒漠化倾向10．甲地环境问题出现的时间可能为：A.4-5月B.6-7月C. 7-8月D.12-1月上图为某地区1月份等潜水位线图，读图回答11—12题11.图中河流与地下水的补给关系是A.河流水补给地下水B.地下水补给河流水C.河流左岸地下水补给河流水，右岸河流水补给地下水D.河流右岸地下水补给河流水，左岸河流水补给地下水12.在6月份，下列关于等潜水位线变化说法正确的是A.河流两侧的等潜水位线都向南弯曲B.河流东岸的等潜水位线将会向北弯曲C.河流东岸等潜水位线向北弯曲，西岸向南弯曲D.河流两侧的等潜水位线不会发生变化等潜水位线判读参考答案1-5 B C C D C 6-10 C C B A C 11-12 C B。

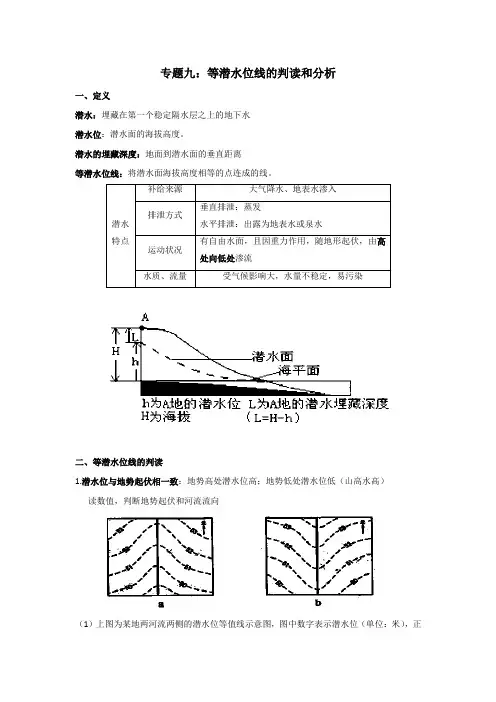

专题九：等潜水位线的判读和分析一、定义潜水：埋藏在第一个稳定隔水层之上的地下水潜水位：潜水面的海拔高度。

潜水的埋藏深度：地面到潜水面的垂直距离等潜水位线：将潜水面海拔高度相等的点连成的线。

潜水特点补给来源大气降水、地表水渗入排泄方式垂直排泄：蒸发水平排泄：出露为地表水或泉水运动状况有自由水面，且因重力作用，随地形起伏，由高处向低处渗流水质、流量受气候影响大，水量不稳定，易污染二、等潜水位线的判读1.潜水位与地势起伏相一致：地势高处潜水位高；地势低处潜水位低（山高水高）读数值，判断地势起伏和河流流向（1）上图为某地两河流两侧的潜水位等值线示意图，图中数字表示潜水位（单位：米），正确反映河流流向的是：（）A、a图河流和b图河流均自北向南流B、a图河流自北向南流，b图河流自南向北流2、潜水的流向。

潜水是沿着潜水面坡度最大的方向流动。

因此，垂直于等潜水水位线从高水位指向低水位，就是潜水的流向。

3、潜水埋藏深度。

等潜水位线与等高线相交之点，二者高程之差即为该点的潜水埋藏深度。

潜水埋藏深度=地面海拔高度—潜水海拔高度读数值，求潜水的埋藏深度下图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答。

（2）钻井甲的潜水埋藏深度约为（）A、10米B、5米C、2.5米D、0米4、等潜水位线疏密：等潜水位线稀疏，潜水流速慢；等潜水位线密集，潜水流速快。

读疏密，判断流速、（3）图中地下水流速最大处是（）A.甲B.乙C.丙D.丁5、潜水流向及潜水与河流的补给关系：若潜水流向河流，则潜水补给河流；若潜水流向背向河流，则河流补给潜水。

潜水流向：垂直于等潜水位线,由高处指向低处上图为某地区1月份等潜水位线图，读图回答下题（4）图中河流与地下水的补给关系是: （）A.河流水补给地下水B.地下水补给河流水C.河流左岸地下水补给河流水，右岸河流水补给地下水D.河流右岸地下水补给河流水，左岸河流水补给地下水（6）下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。

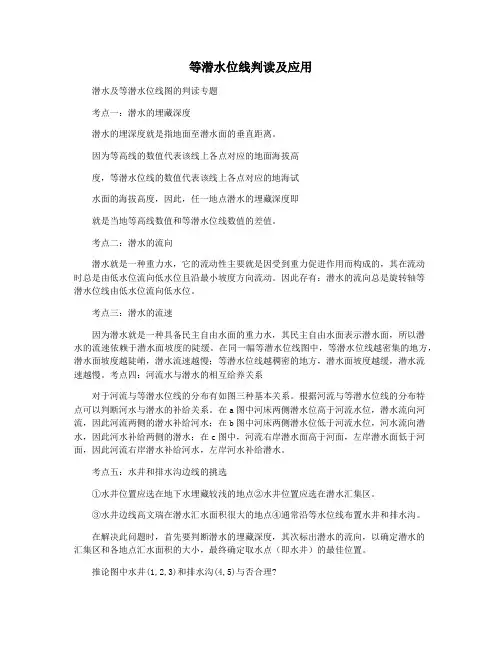

等潜水位线判读及应用潜水及等潜水位线图的判读专题考点一：潜水的埋藏深度潜水的埋深度就是指地面至潜水面的垂直距离。

因为等高线的数值代表该线上各点对应的地面海拔高度，等潜水位线的数值代表该线上各点对应的地海试水面的海拔高度，因此，任一地点潜水的埋藏深度即就是当地等高线数值和等潜水位线数值的差值。

考点二：潜水的流向潜水就是一种重力水，它的流动性主要就是因受到重力促进作用而构成的，其在流动时总是由低水位流向低水位且沿最小坡度方向流动。

因此存有：潜水的流向总是旋转轴等潜水位线由低水位流向低水位。

考点三：潜水的流速因为潜水就是一种具备民主自由水面的重力水，其民主自由水面表示潜水面，所以潜水的流速依赖于潜水面坡度的陡缓。

在同一幅等潜水位线图中，等潜水位线越密集的地方，潜水面坡度越陡峭，潜水流速越慢；等潜水位线越稠密的地方，潜水面坡度越缓，潜水流速越慢。

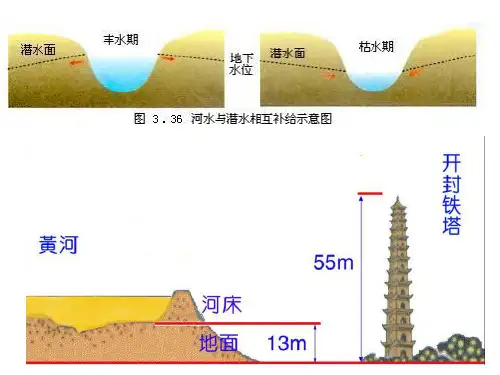

考点四：河流水与潜水的相互给养关系对于河流与等潜水位线的分布有如图三种基本关系。

根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。

在a图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧的潜水补给河水；在b图中河床两侧潜水位低于河流水位，河水流向潜水，因此河水补给两侧的潜水；在c图中，河流右岸潜水面高于河面，左岸潜水面低于河面，因此河流右岸潜水补给河水，左岸河水补给潜水。

考点五：水井和排水沟边线的挑选①水井位置应选在地下水埋藏较浅的地点②水井位置应选在潜水汇集区。

③水井边线高文瑞在潜水汇水面积很大的地点④通常沿等水位线布置水井和排水沟。

在解决此问题时，首先要判断潜水的埋藏深度，其次标出潜水的流向，以确定潜水的汇集区和各地点汇水面积的大小，最终确定取水点（即水井）的最佳位置。

推论图中水井(1,2,3)和排水沟(4,5)与否合理?考点六：人类活动对潜水的影响潜水更新快，交错周期短，利用后短期内即可恢复正常更新，属可以再生资源。

人们只要合理采矿就可以确保永续利用。

潜水等水位线的判读1、几个重要的概念（1）潜水潜水是指埋藏在地表一下第一个隔水层以上，具有自由水面的地下重力水。

一般埋藏较浅，分布较广，便于开采。

但由于在含水层以上无稳定的隔水层存在，所以容易受到外界影响和污染。

（2）潜水面潜水面即潜水的自由面，潜水由高处向低处渗流。

潜水面通常随地势的起伏而略有起伏，因此是一个起伏的曲面。

潜水面的倾斜方向与地势的倾斜方向一致，一般向临近的低洼地区倾斜，即潜水的排泄区（如河谷、冲沟等）。

在地形图上往往用潜水等水位线来表示潜水面的形状。

（3）潜水位潜水位即潜水面的海拔。

一般来说，地势高的地区的潜水位亦高一些，潜水位随地形起伏而变化，但变化的幅度往往较地形变化缓和。

地下潜水具有从高水位区向低水位垂直流动的趋势，即形成补给关系。

（4）潜水等水位线潜水等水位线是潜水面上的等高线，潜水等水位线图就是潜水面的等高线图。

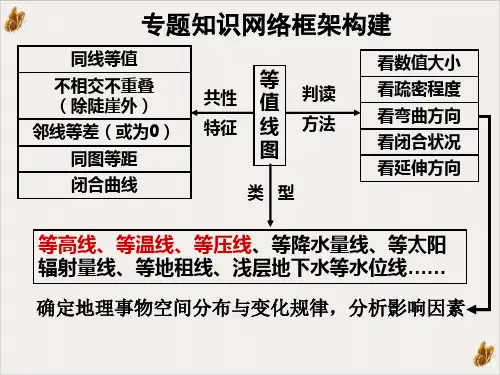

潜水等水位线图是与等高线图、等温线图、等压线图相似的等值线图，所以判读方法相似。

（见下图，单位：米），左图数值西高东低、南北高中间低，右图数值东高西低、南北低中间高。

如果是等高线图，甲地为谷地，课发育成河流，且河流向东流，乙地为山脊；如果是潜水等水位线图，则左图中潜水从南北向中间补给，右图中潜水从中间向南北两侧补给（箭头表示潜水流动方向）。

（5）水深水深即当地等高线与潜水等水位线的差。

1、潜水等水位线图的绘制它是根据潜水面上各点的水位（海拔）绘制的，绘制的方法与绘制地形等高线图的方法类似，但要注意：（1）在绘制潜水等水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间而变化的。

（2）在绘制潜水等水位线图时，等水位线只能与地表起伏保持一致，在一般情况下绝不能与地形等高线垂直。

（3）在沼泽地区，若地下水出露地表，则等水位线应与地形等高线重合。

（4）等水位线不应直接穿过河床，只连接到两岸为止。

3、等高线、潜水等水位线与河流流向河流是从地势高处流向地势低处，即从高水位区流向低水位区。
