高中地理：等潜水位线的分析与判读(附答案解析)

80 70 80 70 8070甲图 潜水等水位线专题二、如何判读等潜水位线图【知识归纳】1．潜水位线的概念：潜水的自由表面称潜水面；潜水面的高出海平面的垂直高度称为潜水位；潜水面距地面的距离称为潜水埋藏深度。

2．等潜水位线的判读①潜水的流向。

潜水是沿着潜水面坡度最大的方向流动。

因此，垂直于潜水等水位线从高水位指向低水位，就是潜水的流向。

甲图中，实线为等高线，虚线为潜水等水位线, 图中箭头垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向，所以图中箭头都正确表示了潜水的流向。

②潜水埋藏深度。

等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。

乙图中①井埋藏深度约为10米； ②井埋藏深度为5米； ③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。

③潜水与地表水的相互关系。

俗话说：井水不犯河水。

实际上潜水和地表水特别是河水之间是互补的关系。

主要是根乙图据两者的水位高低对比。

潜水等水位线图及其绘制潜水是指埋藏在地表以下第一个隔水层之上，具有自由水面的重力水，一般埋藏较浅，分布较广，便于开采。

但由于在含水层以上无稳定的隔水层存在，所以容易受到污染。

潜水的自由水面即潜水面，通常是一个起伏的曲面，一般向邻近的低洼地区，即潜水的排泄区，如河谷、冲沟等倾斜。

在地形图上往往用潜水等水位线来表示潜水面的形状。

所谓潜水等水位线图就是潜水的等高线图。

它是根据潜水面上各点的水位高度(海拔)绘制的，绘制的方法与绘制地形等高线的方法类似，但要注意的是：①在绘制潜水等水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间而变化的。

②在绘制潜水等水位线图时，等水位线只能与地形起伏保持一致，在一般情况下决不能与地形等高线垂直。

③在沼泽地区，若地下水出露地表，则等水位线应与地形等高线重合。

④等水位线不应直接穿过河床，只能连到两岸为止。

⑵潜水等水位线圈的应用下图为一潜水等水位线(单位：米)图，通过分析，可以解决下列问题：①潜水的流向。

潜水面H h L 海平面Q 学科能力提升——等潜水位线的判读一、定义：将潜水位海拔高度相等的点连成的线。

二、数值：表示潜水面的海拔高度。

1．潜水位与地势起伏相一致：地势高处潜水位高；地势低处潜水位低（可判断地势高低、河流流向）2.潜水埋藏深度=地面海拔-潜水位高度3．据疏密判断地下水流速：密快疏缓4.判断地下水流向：与等潜水位线垂直，由高处流向地处5. 判断河流水与潜水的相互补给关系：潜水等水位线上的等值线向数值大的方向凸出，说明河流水位低于潜水水位，则潜水补给河流水；相反，河流水位高于潜水水位，河流水补给潜水。

如右图中，a 为潜水补给河流水，b 为河流水补给潜水，c 为右岸潜水补给河流水，左岸河流水补给潜水6.闭合中心：中心潜水位低：地下水开采过度；中心潜水位高：降水多或大水漫灌（如下图）7.潜水井的选址：地下水汇集(潜水位线类似于山谷处)；埋藏深度小处；8.排水沟选址：建设排水工程的主要目的是将地下多余的潜水尽快排出，在潜水等水位线图上，一般布局在数值较小的一侧。

在排水沟走向的选择上，为增加排水面积，排水沟一般沿与等潜水位线平行的方向伸展（因为地下水是垂直等潜水线流动的）。

下图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答3～5题。

1、钻孔井甲的潜水埋藏深度约A ．10米B ．5米C ．2.5米D ．0米2、地下水流速A ．①＝②B ．②＝④C ．①＞③D ．③＞④3、排水沟位置选择合理的是A ．①B ．②C ．③D ．④ 504030甲乙A上图为某地潜水等水位线图，读图回答4—6题4.图中潜水的流向主要是:A.自北向南B.自东向西C.自西向东D.自南向北5.在A. C.D. E.四点中可能发育河流的是:A.A点B.E点C.CD.D点6.如果在BCDE四点打井，如果不考虑其它因素，仅考虑地下水水位离地面的距离，最容易打到水是：A.E点B.B点C.C点D.D点图四中实线为地形等高线，虚线为潜水面等高线，等高距均为5米，甲处为一口水井，回答7-10题：7．甲处的水井埋藏深度可能是：A.1.5米B.2.5米C. 7.5米D.8.5米8．从图中可知，潜水和地下水的补给关系是：A.潜水补给B.河流补给潜水C.潜水与地下水互补D.潜水不犯河水9．从图中内容可知，甲地的主要环境问题是：A.地下水开采过度B.地下水污染严重C.有盐碱化倾向D.有荒漠化倾向10．甲地环境问题出现的时间可能为：A.4-5月B.6-7月C. 7-8月D.12-1月上图为某地区1月份等潜水位线图，读图回答11—12题11.图中河流与地下水的补给关系是A.河流水补给地下水B.地下水补给河流水C.河流左岸地下水补给河流水，右岸河流水补给地下水D.河流右岸地下水补给河流水，左岸河流水补给地下水12.在6月份，下列关于等潜水位线变化说法正确的是A.河流两侧的等潜水位线都向南弯曲B.河流东岸的等潜水位线将会向北弯曲C.河流东岸等潜水位线向北弯曲，西岸向南弯曲D.河流两侧的等潜水位线不会发生变化等潜水位线判读参考答案1-5 B C C D C 6-10 C C B A C 11-12 C B。

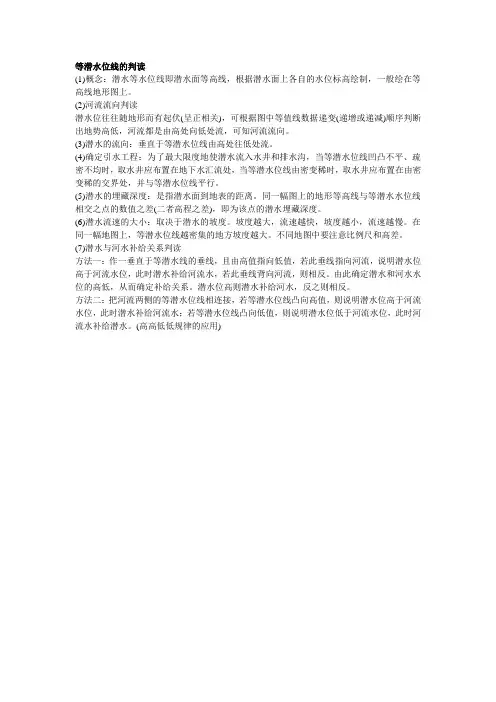

等潜水位线的判读
(1)概念：潜水等水位线即潜水面等高线，根据潜水面上各自的水位标高绘制，一般绘在等高线地形图上。

(2)河流流向判读
潜水位往往随地形而有起伏(呈正相关)，可根据图中等值线数据递变(递增或递减)顺序判断出地势高低，河流都是由高处向低处流，可知河流流向。

(3)潜水的流向：垂直于等潜水位线由高处往低处流。

(4)确定引水工程：为了最大限度地使潜水流入水井和排水沟，当等潜水位线凹凸不平、疏密不均时，取水井应布置在地下水汇流处，当等潜水位线由密变稀时，取水井应布置在由密变稀的交界处，并与等潜水位线平行。

(5)潜水的埋藏深度：是指潜水面到地表的距离。

同一幅图上的地形等高线与等潜水水位线相交之点的数值之差(二者高程之差)，即为该点的潜水埋藏深度。

(6)潜水流速的大小：取决于潜水的坡度。

坡度越大，流速越快，坡度越小，流速越慢。

在同一幅地图上，等潜水位线越密集的地方坡度越大。

不同地图中要注意比例尺和高差。

(7)潜水与河水补给关系判读
方法一：作一垂直于等潜水线的垂线，且由高值指向低值，若此垂线指向河流，说明潜水位高于河流水位，此时潜水补给河流水，若此垂线背向河流，则相反。

由此确定潜水和河水水位的高低，从而确定补给关系。

潜水位高则潜水补给河水，反之则相反。

方法二：把河流两侧的等潜水位线相连接，若等潜水位线凸向高值，则说明潜水位高于河流水位，此时潜水补给河流水；若等潜水位线凸向低值，则说明潜水位低于河流水位，此时河流水补给潜水。

(高高低低规律的应用)。

专题九：等潜水位线的判读和分析一、定义潜水：埋藏在第一个稳定隔水层之上的地下水潜水位：潜水面的海拔高度。

潜水的埋藏深度：地面到潜水面的垂直距离等潜水位线：将潜水面海拔高度相等的点连成的线。

潜水特点补给来源大气降水、地表水渗入排泄方式垂直排泄：蒸发水平排泄：出露为地表水或泉水运动状况有自由水面，且因重力作用，随地形起伏，由高处向低处渗流水质、流量受气候影响大，水量不稳定，易污染二、等潜水位线的判读1.潜水位与地势起伏相一致：地势高处潜水位高；地势低处潜水位低（山高水高）读数值，判断地势起伏和河流流向（1）上图为某地两河流两侧的潜水位等值线示意图，图中数字表示潜水位（单位：米），正确反映河流流向的是：（）A、a图河流和b图河流均自北向南流B、a图河流自北向南流，b图河流自南向北流2、潜水的流向。

潜水是沿着潜水面坡度最大的方向流动。

因此，垂直于等潜水水位线从高水位指向低水位，就是潜水的流向。

3、潜水埋藏深度。

等潜水位线与等高线相交之点，二者高程之差即为该点的潜水埋藏深度。

潜水埋藏深度=地面海拔高度—潜水海拔高度读数值，求潜水的埋藏深度下图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答。

（2）钻井甲的潜水埋藏深度约为（）A、10米B、5米C、2.5米D、0米4、等潜水位线疏密：等潜水位线稀疏，潜水流速慢；等潜水位线密集，潜水流速快。

读疏密，判断流速、（3）图中地下水流速最大处是（）A.甲B.乙C.丙D.丁5、潜水流向及潜水与河流的补给关系：若潜水流向河流，则潜水补给河流；若潜水流向背向河流，则河流补给潜水。

潜水流向：垂直于等潜水位线,由高处指向低处上图为某地区1月份等潜水位线图，读图回答下题（4）图中河流与地下水的补给关系是: （）A.河流水补给地下水B.地下水补给河流水C.河流左岸地下水补给河流水，右岸河流水补给地下水D.河流右岸地下水补给河流水，左岸河流水补给地下水（6）下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。

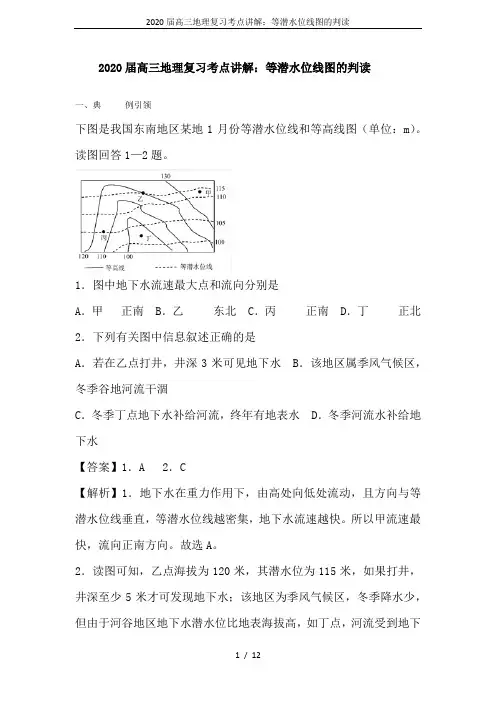

2020届高三地理复习考点讲解：等潜水位线图的判读一、典例引领下图是我国东南地区某地1月份等潜水位线和等高线图（单位：m）。

读图回答1—2题。

1．图中地下水流速最大点和流向分别是A．甲正南B．乙东北C．丙正南D．丁正北2．下列有关图中信息叙述正确的是A．若在乙点打井，井深3米可见地下水B．该地区属季风气候区，冬季谷地河流干涸C．冬季丁点地下水补给河流，终年有地表水D．冬季河流水补给地下水【答案】1．A 2．C【解析】1．地下水在重力作用下，由高处向低处流动，且方向与等潜水位线垂直，等潜水位线越密集，地下水流速越快。

所以甲流速最快，流向正南方向。

故选A。

2．读图可知，乙点海拔为120米，其潜水位为115米，如果打井，井深至少5米才可发现地下水；该地区为季风气候区，冬季降水少，但由于河谷地区地下水潜水位比地表海拔高，如丁点，河流受到地下水补给，河谷终年有地表水。

故选C。

二、考点讲解等潜水位线图的判读一、定义：潜水位海拔相等的点连成的线。

数值：表示潜水位的海拔。

二、判读1．读数值大小，判断潜水埋藏深度、地势高低、河水流向潜水埋藏深度＝地面海拔高度－潜水海拔高度2．读凹凸方向，判断潜水流向、潜水与河流的补给关系（1）潜水的流向总是垂直于等潜水位线由高水位流向低水位。

（2）潜水与河流的补给关系看潜水的流向，通过作垂线来确定。

3．读疏密状况，判断潜水的流速等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快；等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。

4．读闭合状况，判断人类对潜水的影响（1）中心潜水位低，地下水开采过度。

（2）中心潜水位高，降水多或大水漫灌。

5．水井和排水沟位置的选择（1）水井位置应选在地下水埋藏较浅的地点。

（2）水井位置应选在潜水汇集区。

（3）水井位置应选在潜水汇水面积较大的地点。

（4）一般沿等潜水位线布置水井和排水沟。

（5）建设排水工程的主要目的是将地下多余的潜水尽快排出，在潜水等水位线图上，一般布局在数值较小的一侧。

高中地理：等潜水位线的分析与判读（附答案解析）一、潜水的特点概念埋藏在第一个稳定隔水层之上的地下水特点补给来源大气降水、地表水渗入排泄方式垂直排泄：蒸发水平排泄：出露为地表水或泉水运动状况有自由水面，且因重力作用，随地形起伏，由高处向低处渗流水质、流量受气候影响大，水量不稳定，易污染二、等潜水位线的绘制等潜水位线是指潜水位海拔高度相等的各点连结成的线；等潜水位线的绘制需要注意以下几个方面：1.绘制等潜水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间变化的。

2.在绘制潜水等水位线图时，等潜水位线只能与地形起伏保持一致，在一般情况下绝不能与地形等高线垂直。

3.在沼泽地区，若地下水出露地表，则等潜水位线应与地形等高线重合。

4.等潜水位线不应直接穿过河床，只能连到两岸为止。

三、等潜水位线的应用1.判断某点潜水的埋藏深度潜水的埋藏深度是指潜水面与地表的垂直距离。

它等于该点地表的海拔高度减去该点潜水面的海拔高度，因此任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。

2.潜水位与地势的关系等潜水位线的数值大小可以反映地势的高低，潜水位高低和地形起伏相一致。

等潜水位数值大，表明地势较高；等潜水位线数值小，表明地势较低。

3.判断潜水流向地表水和地下水的流向都垂直于等值线，由高处向低处流动。

地下水从潜水位高处向低处渗流，若在等值线的转折点，流向与其切线垂直，由高处向低处流动。

4.潜水面的坡度确定潜水的流向之后，在流向上任取两点的水位高差除以两点的实地距离，即得潜水面的坡度。

5.判断潜水与河水的补给关系根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。

当河水水位高于潜水水位时，则河水补给潜水；当河水水位低于潜水水位时，则潜水补给河水。

或者是先判断出河流两岸潜水的流向，若潜水流向指向河流，则潜水补给河水；若潜水流向背向河流，则河水补给潜水。

如下图所示。

A图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧潜水补给河流水。
