《楼板与楼地面》PPT课件

精选ppt
11
❖ (二)梁板式楼板
❖ 当房间平面尺寸较大时，为了避免楼板的跨 度过大，可在楼板下设梁来减小板的跨度， 这种由梁、板组成的楼板称为梁板式楼板。 根据梁的布置情况，梁板式楼板分为单梁式 楼板、双梁式楼板和井式楼板
精选ppt
12
❖ 1．单梁式楼板
❖ 当房间有一个方向的平面尺寸相对较小时， 可以只沿短向设梁，梁直接搁置在墙上，这 种梁板式楼板属于单梁式楼板(图2-4-4)。单 梁式楼板荷载的传递途径为：板一梁一墙， 适用于教学楼、办公楼等建筑。
精选ppt
16
❖ (三)无梁楼板
❖ 无梁楼板是在楼板跨中设置柱子来减小板跨，不设梁的楼 板(图2-4-7)。在柱与楼板连接处，柱顶构造分为有柱帽和无 柱帽两种。当楼面荷载较小时，采用无柱帽的形式；当楼面 荷载较大时，为提高板的承载能力、刚度和抗冲切能力，可 以在柱顶设置柱帽和托板来减小板跨、增加柱对板的支托面 积。无梁楼板的柱间距宜为6m，成方形布置。由于板的跨 度较大，故板厚不宜小于150mm，一般为160～200mm。 无梁楼板的板底平整，室内净空高度大，采光、通风条件好， 便于采用工业化的施工方式，适用于楼面荷载较大的公共建 筑(如商店、仓库、展览馆等)和多层工业厂房。

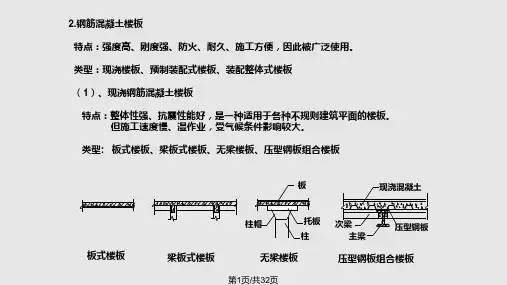

❖ 现浇式钢筋混凝土楼板根据受力和传力情况分为 板式、梁板式、无梁式和压型钢板组合楼板。
精选ppt
10
❖ (一)板式楼板 ❖ 将楼板现浇成一块平板，四周直接支承在墙上，
这种楼板称为板式楼板。板式楼板的底面平整，便 于支模施工，但当楼板跨度大时，需增加楼板的厚 度，耗费材料较多，所以板式楼板适用于平面尺寸 较小的房间，如厨房、卫生间及走廊等。 ❖ 板式楼板按受力特点分为单向板和双向板(图2-43)。当板的长边与短边之比大于2时，板上的荷载基 本上沿短边传递，这种板称为单向板。当板的长边 与短边之比小于或等于2时，板上的荷载将沿两个 方向传递，这种板称为双向板。
❖ 压型钢板组合楼板中的压型钢板承受施工时的荷载，是板底 的受拉钢筋，也是楼板的永久性模板。这种楼板简化了施工 程序，加快了施工进度，并且具有较强的承载力、刚度和整 体稳定性，但耗钢量较大，适用于多、高层的框架或框剪结 构的建筑中。
精选ppt
19
精选ppt
20
精选ppt
21
❖ (五)现浇空心楼板
预制板的类型
❖ 1．实心平板 ❖ 实心平板上下板面平整，跨度一般不超过
楼板与楼地面
精选ppt
1
❖ 建筑物的使用荷载主要由楼板层和地坪层承 受，楼板层一般由面层、楼板、顶棚组成， 地坪层由面层、垫层、基层组成。
精选ppt
2
楼板的类型与特点
❖ 木楼板 ❖ 砖拱楼板 ❖ 钢筋混凝土楼板
精选ppt
3
精选ppt
4
精选ppt
5
❖ 一、木楼板
❖ 木楼板是在木搁栅之间设置剪刀撑，形成 有足够整体性和稳定性的骨架，并在木搁栅 上下铺钉木板所形成的楼板。这种楼板构造 简单，自重轻，导热系数小，但耐久性和耐 火性差，耗费木材量大，目前已很少采用。
精选ppt
17
精选ppt
18
❖ 四)压型钢板组合楼板
❖ 是以压型钢板为衬板，在上面浇筑混凝土，这种由钢衬板 和混凝土组合所形成的整体式楼板称为压型钢板组合楼板。 它主要由楼面层、组合板和钢梁三部分组成(图24-8)。
❖ 压型钢板的跨度一般为2—3m，铺设在钢梁上，与钢梁之 间用栓钉连接。上面浇筑的混凝土厚100～150mm。
精选ppt
15
❖ 3．井式楼板
❖ 当房间的跨度超过lOm，并且平面形状近似正方 形时，常在板下沿两个方向设置等距离、等截面尺 寸的井字形梁，这种楼板称井式楼板(图2-4-6)。井 式楼板是一种特殊的双梁式楼板，梁无主次之分， 通常采用正交正放和正交斜放的布置形式。由于其 结构形式整齐，所以具有较强的装饰性，一般多用 于公共建筑的门厅和大厅式的房间(如会议室、餐厅、 小礼堂、歌舞厅等)。
精选ppt
6
❖ 二、砖拱楼板
❖ 砖拱楼板是先在墙或柱上架设钢筋混凝土 小梁，然后在钢筋混凝土小梁之间用砖砌成 拱形结构所形成的楼板。这种楼板节省木材、 钢筋和水泥，造价低，但承载能力和抗震能 力差，结构层所占的空间大，顶棚不平整， 施工较烦琐，所以现在已基本不用
精选ppt
7
❖ 三、钢筋混凝土楼板
精选ppt
13方向的平面尺寸都较大时，则 需要在板下沿两个方向设梁，一般沿房间的 短向设置主梁，沿长向设置次梁，这种由板 和主、次梁组成的梁板式楼板属于双梁式楼 板(图2-4-5)。双梁式楼板荷载的传递途径为： 板一次梁一主梁一墙，适用：于平面尺寸较 大的建筑，如教学楼、办公楼、小型商店等。
精选ppt
22
二、预制装配式钢筋混凝土楼板
❖ 预制装配式钢筋混凝土楼板是指，将钢筋混 凝土楼板在预制厂或施工现场进行预先制作， 施工时运输安装而成的楼板。这种楼板可节 约模板、减少现场工序、缩短工期、提高施 工工业化的水平，但由于其整体性能差，所 以近年来在实际工程中的应用逐渐减少。
精选ppt
23
❖ 钢筋混凝土楼板的强度高、刚度大、耐久性 和耐火性好，具有良好的可塑性，便于工业 化的生产，是目前应用最广泛的楼板类型。
精选ppt
8
❖ 钢筋混凝土楼板
❖ 钢筋混凝土楼板按施工方式不同，分为现 浇式、预制装配式和装配整体式三种。
精选ppt
9
❖ 一、现浇式钢筋混凝土楼板
❖ 现浇式钢筋混凝土楼板是在施工现场通过支模、 绑扎钢筋、浇筑混凝土及养护等工序所形成的楼板。 这种楼板具有能够自由成型、整体性强、抗震性能 好的优点，但模板用量大、工序多、工期长、工人 劳动强度大，并且施工受季节影响较大。
❖ 现浇空心楼板是在现浇楼板施工时，在楼板的上下 钢筋网片间的混凝土中埋置GBF管(GBF管是由水泥、 固化剂、纤维制成的复合高强度薄壁管，端管口封 闭，标准长度为1000mm)，形成中空的楼板(图2-49)。现浇空心楼板的厚度有250mm、350mm、 600mm等多种规格，跨度可达15m左右，其主要特 点是，缩短工期，改善楼板层的隔声隔热效果，提 高室内净空高度，降低建筑自重，大幅度降低建筑 综合造价。
