微机保护装置常见故障问题及运行注意事项全套一、微机保护装置常见故障问题1、人机对话插件按键失灵主要原因有：1按键机械部分受运行时间的影响，接触不可靠，导致按键失灵；2、装置内部连接软线损坏，导致按键失灵；3、人机对话插件内的数字解码芯片损坏导致按键失灵。
2.液晶屏显示不正常主要原因有：1液晶板损坏；2、显示芯片损坏。
3、VFC板损坏损坏现象有：1.装置面板显示DAC-ERR;2、装置信号插件告警灯亮。
引起此类故障的原因：1VFC插件芯片损坏；2、采样回路电容损坏；3、电源芯片损坏。
4.运行显示TV断线告警故障原因有：1快分开关未合上；2、有〃TV”二次断线情况发生。
5.AC变送器损坏AC变送器损坏T殳会发TV或TA断线信号。
6.装置发ROMERR信号该情况一般是由程序芯片损坏引起的，应更换EPROM程序。
7.开入芯片损坏有几种现象：1装置无任何信号反映，只能通过试验发现；2、装置发DIERR信号（处理方法是更换芯片或更换CPU板）8、BADDRV开出回路异常故障原因有：1、开出检测不对应；2、开出光耦损坏。
9. SETERR定值出错出错原因有：1、EPROM损坏;2、定值区选择解码芯片损坏；3、定值区无定值或定值校验码错。
10. CPU板采样出错出错原因有：1本身可能因VFC问题所致;2、对于11型保护可能是采样芯片损坏，对于101型保护可能CPU板损坏。
11. 发''CPUERR”信号故障原因：1DCPU芯片损坏;2、晶振损坏。
12、打印机不正常工作故障原因：1打印机损坏；2、打印机接口损坏；3、输出光耦损坏。
针对这些故障要注意的事项：二.微机保护装置调试注意事项:1尽量少拔装置蒯牛，不触摸插件电路。
2、装置和打印机的接地线与屏柜的接地铜接是否连接可靠，铜排是否与地网可靠连接。
注意打印机用的外部交流电源，火线及零线不允许接反。
3、如要使用电烙铁、示波器，必须与被测屏柜的接地回路连接在一起,并可靠接地。
产品使用前请仔细阅读本说明书WTGB2000微机综合保护装置说明书使用说明书安装使用前请详细阅读本使用说明书淮南万泰荣博照明科技有限公司出版日期2014-01-11警告◆严格遵照执行国家及电力行业相关安全规程。
工作在高电压环境下，应严肃认真对待，以避免人身伤害或设备损坏。
◆在操作中不应接触电路，可能会有致命的电压、电流。
◆在拆卸装置面板后，应避免触及电路。
◆在正常运行期间，严禁断开、连接与端子相连的导线或连接件，可能会有致命的危险电压、电流，也可能会中断设备的运行，损坏端子及测量电路。
小心◆不得将装置与带电导线相连，这可能会使装置内部电路受到损坏。
◆在移动装置的板件时，应使用经过验证的防静电袋。
在对板件进行操作或处理时，应使用导电腕环套与保护地相连，并在适当的防静电表面操作。
静电可能会引起芯片损坏。
！注意!◆装置上电使用前请仔细阅读说明书，参照说明书对装置进行操作、定值运行参数整定和测试。
如有随机资料，相关部分以资料为准。
◆装置上电前，应明确连线与正确示图相一致。
通电前注意事项⏹核对装置箱体上的出厂标签与出厂检验报告，并确认与定货一致。
⏹检查装置外壳是否有明显的损伤和变形。
⏹检查各插件插拔接触是否可靠。
⏹装置外壳是否可靠接地。
⏹装置供电电源为交流或直流220V。
⏹检查输入装置的交流量各相序及极性应正确无误。
1一、概述WTGB2000微机综合保护装置（以下简称产品）是功能先进的微机型综合保护装置，主要应用于10kV及以下电压等级的高压开关柜保护中,可对进线、电容器、电动机、厂用变等设备进行保护。
1.1保护功能配置见表1。
产品根据保护对象的不同，设有四种保护模式（可在“设置”菜单的“保护对象”一栏设定），分别适用于线路、电容器、电动机、厂变不同保护对象。
序号功能名称线路电容器电动机厂用变1 两段式电流保护√√√√2 过流反时限保护√√3 负序电流保护√4 过负荷保护√√√5 三相一次重合闸√6 后加速保护√7 过电压保护√√8 低电压保护√√√√9 零序电流保护√√√√10 零序反时限保护√11 不平衡电流保护√12 低频减载√13 启动时间过长√14 过热保护√15 控制回路异常告警√√√√16 弹簧未储能告警√√√√17 TV断线检测√√√√18 非电量保护Ⅰ√19 非电量保护Ⅱ√20 非电量保护Ⅲ√21 重瓦斯保护√22 高温保护√23 遥信、遥控功能√√√√24 遥测√√√√表11.2 产品主要特点a.本产品为微机保护装置，其元器件采用工业品，稳定性、可靠性高，可以在高压开关柜等恶劣的环境中工作；宽范围使用环境温度-25℃～+55℃。
RDG微机保护测控装置说明书RDG微机保护测控装置面板指示灯共有七个，从右到左排列顺序依次如下：运行：表示装置的运行状态，正常运行时为绿色且不停的闪烁。
电源：表示装置继电器输出电源是否正常，正常运行时为绿色且常亮。
故障：表示装置自检是否正常，正常不显示，不正常显示红色并告警。
合位：表示装置所控制的断路器在合闸位置，在合闸位置时显示红色，开关分闸时不亮。
分位：表示装置所控制的断路器在分闸位置，在分闸位置时显示绿色，开关合闸时不亮。
告警：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现告警事件红灯亮。
事故：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现跳闸事件红灯亮。
二.RDG微机保护测控装置的操作键说明：↑：是RDG微机保护测控装置液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1；↓：是RDG微机保护测控装置液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1；←：是RDG微机保护测控装置液晶上光标的向左移动键，按此键光标将从右往左移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；→：是RDG微机保护测控装置液晶上光标的向右移动键，按此键光标将从左往右移动；同时，此按键也作为保扩投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”。
复位：运行中的程序立即重新执行。
复归：按此键，则将RDG微机保护测控装置液晶上显示的“事故信息”或“告警信息”消去，同时将告警、事故指示灯灭去。
若复归后，装置的告警指示灯还亮，则是此信号为持续性信号，需要处理正常后才能将此信息复归掉。
确定：执行命令后，按此键，则进行下一步操作。
取消：按此键，则返回到上一级菜单。

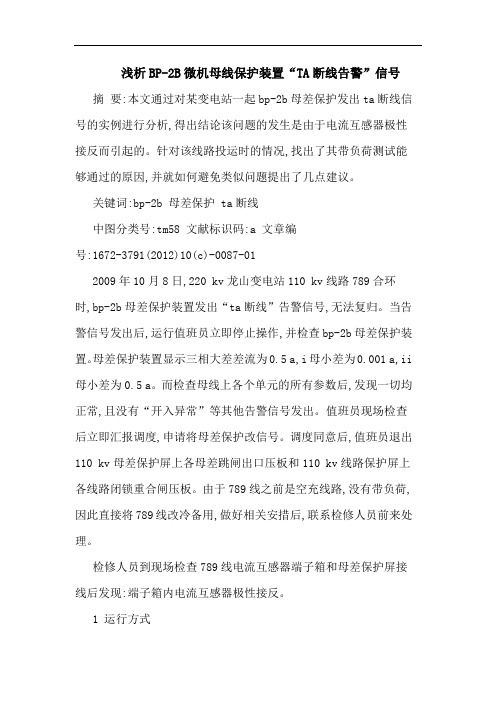

浅析BP-2B微机母线保护装置“TA断线告警”信号摘要:本文通过对某变电站一起bp-2b母差保护发出ta断线信号的实例进行分析,得出结论该问题的发生是由于电流互感器极性接反而引起的。
针对该线路投运时的情况,找出了其带负荷测试能够通过的原因,并就如何避免类似问题提出了几点建议。
关键词:bp-2b 母差保护 ta断线中图分类号:tm58 文献标识码:a 文章编号:1672-3791(2012)10(c)-0087-012009年10月8日,220 kv龙山变电站110 kv线路789合环时,bp-2b母差保护装置发出“ta断线”告警信号,无法复归。
当告警信号发出后,运行值班员立即停止操作,并检查bp-2b母差保护装置。
母差保护装置显示三相大差差流为0.5 a,i母小差为0.001 a,ii 母小差为0.5 a。
而检查母线上各个单元的所有参数后,发现一切均正常,且没有“开入异常”等其他告警信号发出。
值班员现场检查后立即汇报调度,申请将母差保护改信号。
调度同意后,值班员退出110 kv母差保护屏上各母差跳闸出口压板和110 kv线路保护屏上各线路闭锁重合闸压板。
由于789线之前是空充线路,没有带负荷,因此直接将789线改冷备用,做好相关安措后,联系检修人员前来处理。
检修人员到现场检查789线电流互感器端子箱和母差保护屏接线后发现:端子箱内电流互感器极性接反。
1 运行方式该变电站110 kv母线采用深圳南瑞继保生产的bp-2b母差保护装置。
#2主变702开关运行于ⅱ段母线(电源),母联710开关在合位,(702和710开关为新增设备),所有3条出线均运行于正母线,702开关经710开关供ⅰ段母线上负荷。
2 “ta断线告警”信号产生的原因及后果2.1 信号产生原因bp-2b微机母线保护装置发出“ta断线告警”信号的注意由如下三个方面的原因。
2.1.1 电流互感器的变比设置错误微机母线保护差动电流不需要将母线上的各连接单元电流互感器按同名相,同极性相连接到差动回路,而是同过对各连接单元电流的采样,通过cup的计算取得,所以允许ta型号、变比不同。

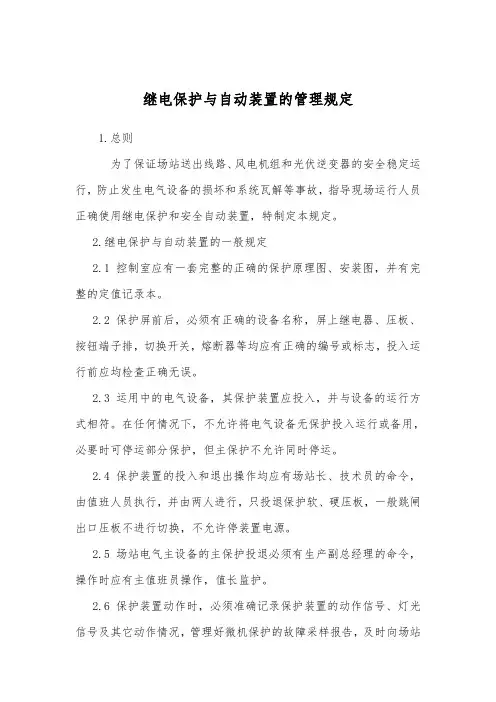

继电保护与自动装置的管理规定1.总则为了保证场站送出线路、风电机组和光伏逆变器的安全稳定运行，防止发生电气设备的损坏和系统瓦解等事故，指导现场运行人员正确使用继电保护和安全自动装置，特制定本规定。
2.继电保护与自动装置的一般规定2.1控制室应有一套完整的正确的保护原理图、安装图，并有完整的定值记录本。
2.2保护屏前后，必须有正确的设备名称，屏上继电器、压板、按钮端子排，切换开关，熔断器等均应有正确的编号或标志，投入运行前应均检查正确无误。
2.3运用中的电气设备，其保护装置应投入，并与设备的运行方式相符。
在任何情况下，不允许将电气设备无保护投入运行或备用，必要时可停运部分保护，但主保护不允许同时停运。
2.4保护装置的投入和退出操作均应有场站长、技术员的命令，由值班人员执行，并由两人进行，只投退保护软、硬压板，一般跳闸出口压板不进行切换，不允许停装置电源。
2.5场站电气主设备的主保护投退必须有生产副总经理的命令，操作时应有主值班员操作，值长监护。
2.6保护装置动作时，必须准确记录保护装置的动作信号、灯光信号及其它动作情况，管理好微机保护的故障采样报告，及时向场站长、技术员和有关领导汇报。
运行人员检查微机保护装置打印机的打印纸储量不足时，应及时联系检修进行补充，故障录波器动作后，应做好记录，通知保护人员进行处理，并向调度汇报。
2.7保护、自动装置及二次回路有工作时，值班人员必须审核工作人员的工作票及安全措施，变更定值和变更接线要有变更定值通知单和经安全生产部主任批准后图纸方可允许工作，在保护工作完毕后，值班人员应对作业内容及现场进行验收，并由保护人员将作业项目、接线和定值改变情况作详细记录。
值班人员核对验收，技术员或场站长同意，由值长汇报调度后，方可投运。
2.8值班人员对保护装置和自动装置及其二次回路进行定期巡视检测、对时，如发现可能使保护误动的异常情况时，应及时向值长汇报并联系保护人员，紧急情况下，可先断开保护压板，事后立即汇报；发现保护装置及二次回路存在缺陷或不正常时，应作好记录，联系保护人员进行处理。
继电保护装置异常或缺陷处理方法、故障分析及处理方法和措施一、异常或缺陷处理方法：发现继电保护运行中有异常或存在缺陷时，除了加强监视外，对能引起误动的保护退其出口压板，然后联系继保人员处理。
如有下列异常情况，均应及时退出：1、母差保护：在发出“母差交流断线”、“母差直流电压消失”信号时；母差不平衡电流不为零时；无专用旁路母线的母联开关串代线路操作及恢复倒闸操作中。
2、高频保护：当直流电源消失时；定期通道试验参数不符合要求时；装置故障或通道异常信号发出无法复归时；旁母代线路开关操作过程中。
3、距离保护：当采用的PT退出运行或三相电压回路断线时；正常情况下助磁电流过大、过小时；负荷电流超过保护允许电流相应段时。
4、微机保护：总告警灯亮，同时四个保护（高频、距离、零序、综重）之一告警灯亮时，退出相应保护；如果两个CPU故障，应退出该装置所有保护；告警插件所有信号灯不亮，如果电源指示灯熄灭，说明直流消失，应退出出口压板，在恢复直流电源后再投入；总告警灯及呼唤灯亮，且打印显示CPU×ERR信号，如CPU正常，说明保护与接口CPU间通讯回路异常，退出CPU巡检开关处理，若信号无法复归，说明CPU有致命缺陷，应退出保护出口压板并断开巡检开关处理。
5、瓦斯保护：在变压器运行中加油、滤油或换硅胶时；潜油泵或冷油器（散热器）放油检修后投入时；需要打开呼吸系统的放气门或放油塞子，或清理吸湿器时；有载调压开关油路上有人工作时。
二、继电保护常见的故障分析：1、电流互感饱和故障：⑴、电流互感器的饱和对电力系统继电保护的影响是非常之大。
随着配电系统设备终端负荷的不断增容，如果发生短路，则短路电流会很大。
⑵、如果是系统在靠近终端设备区的位置发生短路时，电流可能会达到或者接近电流互感器单次额定电流的100倍以上。
⑶、在常态短路情况下，越大电流互感器误差是随着一次短路电流倍数增大而增大，当电流速断保护使灵敏度降低时就可能阻止动作。

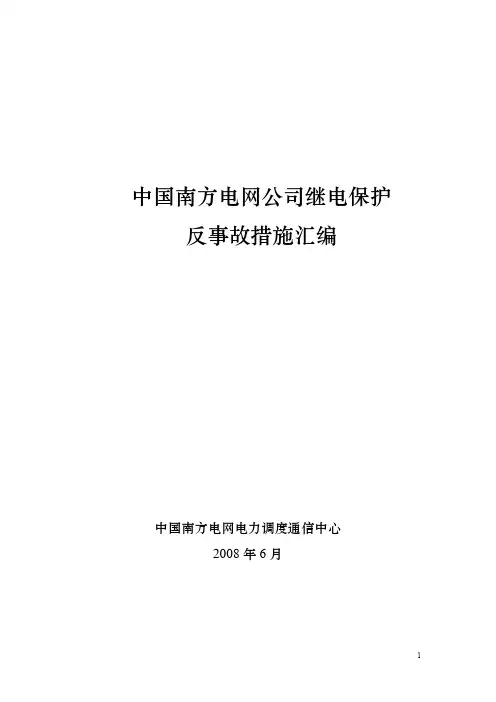

中国南方电网公司继电保护反事故措施汇编中国南方电网电力调度通信中心2008年6月目录1 总则 (3)2 整定计算 (3)3 保护装置 (4)3.1线路保护及远跳 (4)3.2母线保护及断路器失灵保护 (6)3.3发电机变压器保护 (7)3.4故障录波和继电保护故障信息系统 (9)4 直流电源 (10)4.1保护控制直流电源 (10)4.2保护接口装置通信直流电源 (12)5 二次回路及抗干扰 (13)5.1 互感器及其二次回路 (13)5.2 保护二次回路 (15)5.3 抗干扰 (17)6 运行与检修 (19)7 专业管理 (23)1总则1.1《中国南方电网公司继电保护反事故措施汇编》（以下简称《反措汇编》）是在《防止电力生产重大事故的二十五项重点要求》、《继电保护及安全自动装置反事故技术措施要点》等规程、规定和技术标准的基础上，汇总近年来南方电网继电保护的主要反事故措施而编制的。
1.2《反措汇编》重点针对设计、运行等技术标准中没有明确，而实际运行中已出现对继电保护装置可靠运行产生较大影响的问题，对于已在相关技术标准中明确的部分早期反事故措施，本汇编不再重复。
因此，在贯彻落实《反措汇编》的过程中仍应严格执行相关规程、规定和技术标准。
过去颁发的反措及相关标准、规定，凡与《反措汇编》有抵触的，应按《反措汇编》执行。
1.3新建、扩建和技改等工程均应执行《反措汇编》，现有发电厂、变电站已投入运行的继电保护装置，凡严重威胁系统安全运行的应立即整改，其它可分轻重缓急有计划地予以更新或改造，不能满足要求的应结合设备大修加速更换。
1.4各单位应在遵循《反措汇编》的基础上，对各项反事故措施落实情况进行全面检查，并结合实际情况制定具体的反事故技术措施和实施细则。
2整定计算2.1继电保护的配置与整定应充分考虑系统可能出现的不利情况，尽量避免在复杂故障情况下继电保护的不正确动作，当遇到电网结构发生变化、整定计算不能满足系统要求时，若保护装置不能充分发挥其效能，应按整定规程进行取舍，侧重防止保护拒动，同时备案注明并报主管领导批准。
一．事故和告警类信号及其相对应的音响信号的介绍1． 1分类。
所有的微机保护动作信号都属于事故类信号，主要有：主变差动保护动作、主变重瓦斯动作、主变过电流保护动作；电机差动保护动作、电机过电流保护动作、电机负序电流保护动作、电机低电压保护动作、电机过负荷保护动作；所用变电流速断保护动作、所用变过电流保护动作；线路电流速断保护动作、线路过电流保护动作；电容器过电流保护动作、电容器低电压保护动作、电容器过电压保护动作、电容器不平衡电压保护动作6kV母联充电保护动作。
属于告警类的信号有：所有装置的致命错误,比如说通讯中断、定值校验出错、保护压板区出错等等.所有装置的控制回路断线；所有装置的PT断线、CT断线；所有装置跳闸失败；主变轻瓦斯告警动作，主变过负荷动作；1．2事故和告警音响信号介绍微机保护装置对于事故类和告警类的信号采用不同的音响信号来区别。
如果有事故类的信号发生，则辅助柜的警笛响，同时后台微机会用红色的文字显示事故总信号发生。
二．控制回路断线信号发生的原因和现象原因：保护装置的控制电源消失，或者操作机构出现异常状况，对于主变高压侧弹簧操作机构还包括储能机构未能正常储能。
现象：控制回路断线属于告警类信号，辅助柜辅助柜警铃响。
出现该现象的保护装置面板“告警”灯亮，装置液晶显示屏显示“开关量输入异常”。
微机告警显示器自动弹出，其中红色的文字显示告警总信号发生，蓝色的文字显示控制回路断线发生的时间和具体线路。
处理：检查保护装置的控制电源、操作机构。
对于主变高压侧要检查弹簧操作机构、储能机构。
三．电压回路断线（PT断线）告警信号发生的原因和现象原因：电压互感器（PT）一次、二次熔丝熔断。
现象：电压回路断线（PT断线）属于告警类信号，辅助柜辅助柜警铃响。
出现PT断线的那段母线投入电压回路断线告警保护的装置“告警”灯亮，装置液晶显示屏显示“电压回路断线”。
微机告警显示器自动弹出，其中红色的文字显示告警总信号发生，蓝色的文字显示电压回路断线发生的时间。
一．事故和告警类信号及其相对应的音响信号的介绍1． 1分类。
所有的微机保护动作信号都属于事故类信号，主要有：主变差动保护动作、主变重瓦斯动作、主变过电流保护动作；电机差动保护动作、电机过电流保护动作、电机负序电流保护动作、电机低电压保护动作、电机过负荷保护动作；所用变电流速断保护动作、所用变过电流保护动作；线路电流速断保护动作、线路过电流保护动作；电容器过电流保护动作、电容器低电压保护动作、电容器过电压保护动作、电容器不平衡电压保护动作6kV母联充电保护动作。
属于告警类的信号有：所有装置的致命错误,比如说通讯中断、定值校验出错、保护压板区出错等等.所有装置的控制回路断线；所有装置的PT断线、CT断线；所有装置跳闸失败；主变轻瓦斯告警动作，主变过负荷动作；1．2事故和告警音响信号介绍微机保护装置对于事故类和告警类的信号采用不同的音响信号来区别。
如果有事故类的信号发生，则辅助柜的警笛响，同时后台微机会用红色的文字显示事故总信号发生。
二．控制回路断线信号发生的原因和现象原因：保护装置的控制电源消失，或者操作机构出现异常状况，对于主变高压侧弹簧操作机构还包括储能机构未能正常储能。
现象：控制回路断线属于告警类信号，辅助柜辅助柜警铃响。
出现该现象的保护装置面板“告警”灯亮，装置液晶显示屏显示“开关量输入异常”。
微机告警显示器自动弹出，其中红色的文字显示告警总信号发生，蓝色的文字显示控制回路断线发生的时间和具体线路。
处理：检查保护装置的控制电源、操作机构。
对于主变高压侧要检查弹簧操作机构、储能机构。
三．电压回路断线（PT断线）告警信号发生的原因和现象原因：电压互感器（PT）一次、二次熔丝熔断。
现象：电压回路断线（PT断线）属于告警类信号，辅助柜辅助柜警铃响。
出现PT断线的那段母线投入电压回路断线告警保护的装置“告警”灯亮，装置液晶显示屏显示“电压回路断线”。
微机告警显示器自动弹出，其中红色的文字显示告警总信号发生，蓝色的文字显示电压回路断线发生的时间。
处理：检查PT的一次、二次熔丝。
四．主变事故和告警类信号发生的原因和现象4．1主变差动保护装置动作原因：变压器内部出现异常情况，或变压器的进线或出线的套管上发生相间短路。
现象：差动属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
主变差动保护装置面板上“差动”灯亮，主变操作箱的分闸绿灯亮。
装置液晶显示屏显示差动保护动作的时间和差动、制动电流大小。
微机告警显示器自动弹出，其中红色的文字显示主变事故总信号发生，蓝色的文字显示差动发生的时间和具体相，差动值、制动值大小。
黑色的文字显示主变高、低压侧开关分开的时间。
4．2主变本体保护装置动作或发告警信号（1）主变重瓦斯保护动作原因：主变内部绕组相间短路或主变内部出现异常情况导致主变油温过高，使主变油汽化产生瓦斯气体。
现象：重瓦斯属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
主变本体测控装置面板上“重瓦”灯亮，主变操作箱的分闸绿灯亮。
装置液晶显示屏显示“重瓦斯动作”微机告警显示器自动弹出，其中红色的文字显示主变事故总信号发生，蓝色的文字显示重瓦斯发生的时间。
黑色的文字显示主变高、低压侧开关分开的时间。
（2）主变轻瓦斯保护动作原因：主变内部绕组相间短路或主变内部出现异常情况导致主变油温过高，使主变油汽化产生瓦斯气体。
现象：轻瓦斯属于告警类信号，辅助柜警铃响。
主变本体测控装置面板上“轻瓦”灯亮。
装置液晶显示屏显示“轻瓦斯动作”。
微机告警显示器自动弹出，其中红色的文字显示主变告警总信号发生，蓝色的文字显示轻瓦斯发生的时间。
4．3主变后备装置保护装置动作或发告警信号（1）主变过流保护动作原因：主变线路上出现短路。
现象：过电流属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
主变后备保护装置面板上“复压II段”灯亮，主变操作箱的分闸绿灯亮。
微机告警显示器自动弹出，其中红色的文字显示主变事故总信号发生，蓝色的文字显示过电流发生的时间、类别和电流大小。
黑色的文字显示主变高、低压侧开关分开的时间。
（2）主变过负荷告警原因：主变负荷过重。
现象：过负荷属于告警类信号，辅助柜警铃响。
主变后备保护装置面板上“告警”灯亮。
装置液晶显示屏显示“过负荷”。
微机告警显示器自动弹出，其中红色的文字显示主变告警总信号发生，蓝色的文字显示过负荷发生的时间。
五．电机事故和告警类信号发生的原因和现象5．1电机差动保护装置动作或发告警信号（1）电机差动保护动作原因：电机内部绕组相间短路或电机进线上有短路。
现象：差动属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
电机差动保护装置面板上“差动”灯亮。
装置液晶显示屏显示差动保护动作的时间和差动、制动电流大小。
微机告警显示器自动弹出，其中红色的文字显示电机事故总信号发生，蓝色的文字显示差动发生的时间和具体相，差动值、制动值大小。
黑色的文字显示电机开关分开的时间。
时间，黑色的文字显示电机开关分开的时间。
5．2电机后备保护装置动作（1）电机过流保护动作原因：电机线路上出现短路或电机堵转。
现象：过电流属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
电动机后备保护装置面板上“正序电流”灯亮，装置液晶显示屏显示过电流发生的时间、类别和电流大小。
微机告警显示器自动弹出，其中红色的文字显示电机事故总信号发生，蓝色的文字显示过电流发生的时间、类别和电流大小。
黑色的文字显示电机开关分开的时间。
（2）电机负序电流保护动作原因：电机线路上出现短路导致负序电流增大。
现象：负序电流属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
电动机后备保护装置面板上“负序”灯亮，装置液晶显示屏显示负序电流发生的时间和电流大小。
微机告警显示器自动弹出，其中红色的文字显示电机事故总信号发生，蓝色的文字显示负序电流发生的时间和电流大小。
黑色的文字显示电机开关分开的时间。
（3）电机低电压保护动作原因：电机线路上出现失压。
现象：低电压属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
电动机后备保护装置面板上“电压失步”灯亮，装置液晶显示屏显示低电压发生的时间、类别和电压大小。
微机告警显示器自动弹出，其中红色的文字显示电机事故总信号发生，蓝色的文字显示低电压发生的时间、类别和电压大小。
黑色的文字显示电机开关分开的时间。
（4）电机过负荷保护动作原因：电机负荷过大。
现象：过负荷属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
电动机后备保护装置面板上“正序电流”灯亮，装置液晶显示屏显示过负荷发生的时间、类别。
微机告警显示器自动弹出，其中红色的文字显示电机事故总信号发生，蓝色的文字显示过负荷发生的时间、类别。
黑色的文字显示电机开关分开的时间。
六．所用变事故和告警类信号发生的原因和现象（1）所用变电流速断保护动作原因：所用变线路上出现短路。
现象：电流速断属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
所用变保护装置面板上“电流”灯亮，装置液晶显示屏显示电流速断发生的时间、类别和电流大小。
微机告警显示器自动弹出，其中红色的文字显示所用变事故总信号发生，蓝色的文字显示电流速断发生的时间、类别和电流大小。
黑色的文字显示所用变开关分开的时间。
（2）所用变过电流保护动作原因：所用变线路上出现短路。
现象：过电流属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
所用变保护装置面板上“电流”灯亮，装置液晶显示屏显示过电流发生的时间、类别和电流大小。
微机告警显示器自动弹出，其中红色的文字显示所用变事故总信号发生，蓝色的文字显示过电流发生的时间、类别和电流大小。
黑色的文字显示所用变开关分开的时间。
七．线路事故和告警类信号发生的原因和现象（1）电流速断保护动作原因：线路上出现短路。
现象：电流速断属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
线路保护装置面板上“跳闸”灯亮，装置液晶显示屏显示电流速断发生的时间、类别和电流大小。
微机告警显示器自动弹出，其中红色的文字显示线路事故总信号发生，蓝色的文字显示电流速断发生的时间、类别和电流大小。
黑色的文字显示线路开关分开的时间。
（2）线路过电流保护动作原因：线路上出现短路。
现象：过电流属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
线路保护装置面板上“跳闸”灯亮，装置液晶显示屏显示过电流发生的时间、类别和电流大小。
微机告警显示器自动弹出，其中红色的文字显示线路事故总信号发生，蓝色的文字显示过电流发生的时间、类别和电流大小。
黑色的文字显示线路开关分开的时间。
八．电容器事故和告警类信号发生的原因和现象（1）电容器过电流保护动作原因：电容器进线上出现短路或电容器内部出现短路。
现象：过电流属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
电容器保护装置面板上“电流”灯亮，装置液晶显示屏显示过电流发生的时间、类型和电流大小。
微机告警显示器自动弹出，其中红色的蚊子显示电容器事故总信号发生，蓝色的文字显示过电流发生的时间、类别和电流大小。
黑色的文字显示电容器开关分开的时间。
（2）电容器低电压保护动作原因：电容器段母线失压。
现象：低电压属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
电容器保护装置面板上“电压”灯亮，装置液晶显示屏显示低电压发生的时间、类别和电压大小。
微机告警显示器自动弹出，其中红色的文字显示电容器事故总信号发生，蓝色的文字显示。
黑色的文字显示电容器开关分开的时间。
（3）电容器过电压保护动作原因：电容器过补偿导致母线电压过高。
现象：过电压属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
电容器保护装置面板上“电压”灯亮，装置液晶显示屏显示低电压发生的时间、类别和电压大小。
微机告警显示器自动弹出，其中红色的文字显示电容器事故总信号发生，蓝色的文字显示过电压发生的时间、类别和电压大小。
黑色的文字显示电容器开关分开的时间。
（4）电容器不平衡电压保护动作原因：电容器内部掉牌导致三相电压不平衡。
现象：不品很电压属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
电容器保护装置面板上“不平衡”灯亮，装置液晶显示屏显示不平衡电压发生的时间、类别和电压大小。
微机告警显示器自动弹出，其中红色的文字显示电容器事故总信号发生，蓝色的文字显示不平衡电压发生的时间、类别和电压大小。
黑色的文字显示电容器开关分开的时间。
九、6KV母联事故和告警类信号发生的原因和现象6KV母联充电保护动作原因：母联充电是发生短路，或此时起电机造成母联受冲击，保护动作。
现象：母联充电保护属于事故类信号，辅助柜警笛响，微机语音报警“开关变位由合到分”。
