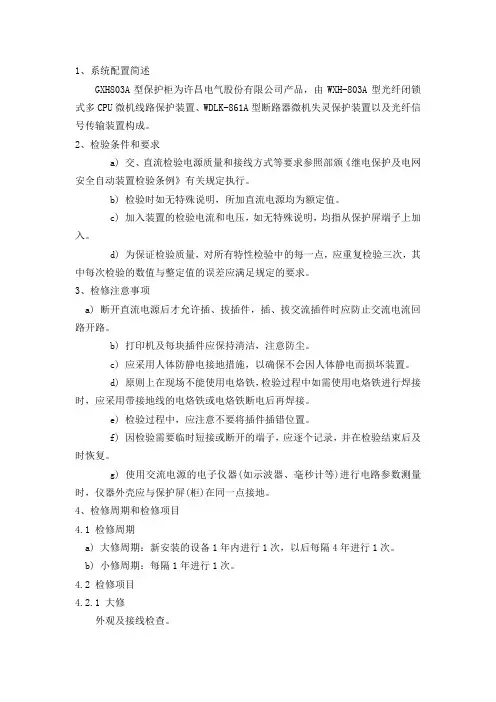

1、系统配置简述GXH803A型保护柜为许昌电气股份有限公司产品，由WXH-803A型光纤闭锁式多CPU微机线路保护装置、WDLK-861A型断路器微机失灵保护装置以及光纤信号传输装置构成。
2、检验条件和要求a) 交、直流检验电源质量和接线方式等要求参照部颁《继电保护及电网安全自动装置检验条例》有关规定执行。
b) 检验时如无特殊说明，所加直流电源均为额定值。
c) 加入装置的检验电流和电压，如无特殊说明，均指从保护屏端子上加入。
d) 为保证检验质量，对所有特性检验中的每一点，应重复检验三次，其中每次检验的数值与整定值的误差应满足规定的要求。
3、检修注意事项a) 断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路。
b) 打印机及每块插件应保持清洁，注意防尘。
c) 应采用人体防静电接地措施，以确保不会因人体静电而损坏装置。
d) 原则上在现场不能使用电烙铁，检验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接。
e) 检验过程中，应注意不要将插件插错位置。
f) 因检验需要临时短接或断开的端子，应逐个记录，并在检验结束后及时恢复。
g) 使用交流电源的电子仪器(如示波器、毫秒计等)进行电路参数测量时，仪器外壳应与保护屏(柜)在同一点接地。
4、检修周期和检修项目4.1 检修周期a) 大修周期：新安装的设备1年内进行1次，以后每隔4年进行1次。
b) 小修周期：每隔1年进行1次。
4.2 检修项目4.2.1 大修外观及接线检查。
硬件跳线的核查。
绝缘电阻检测。
逆变电源输出电压及稳定性检测。
通电初步检验。
开关量输入回路检验。
模数变换系统检验。
保护定值检验。
输出触点和信号检查。
整组试验。
传动断路器试验。
带通道联调试验。
定值与开关量状态的核查。
4.2.2 小修：外观及接线检查。
绝缘电阻检测。
正常工作状态下逆变电源输出电压及稳定性检测。
软件版本和程序校验码的核查和时钟的整定与校核。
继电保护状态检修导则（试行）1、范围本标准规定了变电站微机保护及其二次回路开展状态检修的职责分工、实施条件、资料信息采集、状态评价、风险评估、检修策略的原则和要求，是实施继电保护设备状态检修的规范性文件。
本标准适用于国家电网公司110kV（66kV)及以上变电站微机保护及其二次回路的状态检修。
35kV及以下电压等级继电保护设备状态检修可参照本导则执行。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 14285-2006 继电保护和安全自动装置技术规程DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 527-2002 静态继电保护装置逆变电源技术条件DL/T 624-1997 继电保护微机型试验装置技术条件GB 15145-2001 微机线路保护装置通用技术条件DLT 670-1999 微机母线保护装置通用技术条件GBT 19262-2003 微机变压器保护装置通用技术要求DL/T 769-2001 电力系统微机继电保护技术导则DL/T 587-2008 微机继电器保护装置运行管理规程GB 50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范Q/GDW 395-2009 电力系统继电保护及安全自动装置运行评价规程调继[2005]222号国家电网公司十八项电网重点反事故措施（试行）继电保护专业重点实施要求国家电网生[2006]512号变电站管理规范DL/T664-2008 带电设备红外诊断技术应用导则3、术语和定义下列术语和定义适用于本标准。
3.1检修为保持或恢复设备的期望功能所进行的技术作业行为，通常包括检查、维护、修理和更新这四项任务。
微机型母线保护装置现场检验作业指导书1适用范围本作业指导书适用于微机型母线保护装置新安装验收检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。
继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定 国家电网公司十八项电网重大反事故措施(试行) 3作业条件及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。
空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。
(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。
(3)作业现场应有可靠的试验电源，且满足试验要求。
(4)作业现场道路畅通，无障碍物，且照明良好。
(5)一次设备有高压检修工作时，应禁止开关传动试验。
(6)测试对象处于停运状态，现场安全措施完整、可靠。
(7)保持现场工作环境整洁。
4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。
(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。
(3)所有作业人员应有触电急救及现场紧急救火的常识。
(4)本项检验工作需要作业人员3-4人。
其中工作负责人1人，工作班成员2-3人。
(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7261-2008(3) DUT995-2006(4) Q/GDW 267-2009(5)国家电网生[2012]352号(6)国家电网安监［2009∣664号 国家电网公司电力安全工作规程(变电部分)格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。
福建电网继电保护装置检验规程________________________________________________________________________________________微机型线路保护通用检验规程国网福建省电力有限公司电力科学研究院2014年1月目次1 范围............... ... ... ... ... ... ... ... (1)2 规范性引用文件...... ... ... ... ... ... ... (1)3 总则...... ... ... ... ... ... ... ... ... ... (1)4 检验项目...... ... ... ... ... ... ... ... . (3)5 检验内容...... . . . . . . ... ... ... ... (10)1范围本规程规定了220kV及以上常规变电站各型号线路成套保护装置的通用检验内容、检验要求和试验接线。
本规程适用于在福建电网从事基建、生产和运行单位继电保护工作人员进行220kV及以上线路成套保护装置的现场检验及状态检修工作。
2规范性引用文件下列文档中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文档的最新版本。
凡是不注日期的引用文档，其最新版本适用于本规程。
3总则3.1检验要求在进行检验之前，工作（试验）人员应认真学习GB/T 14285-2006《继电保护和安全自动装置技术规程》、DL/T 995-2006《继电保护和电网安全自动装置检验规程》、Q/GDW 1806-2013继电保护状态检修导则、《福建电网继电保护状态检修检验规程》以及本规程，理解和熟悉检验内容和要求。
3.2本规程的有关编写说明（1）本规程中所用的保护装置端子号，在整屏试验时应自对应被试保护屏的端子号。
八、ABB UNITROL5000微机励磁调节装置校验规程1．应用范围1.1 本规程规定了UNITROL5000型同步发电机静止励磁系统励磁调节装置的检验内容及检验要求。
1.2 本规程适用于现场继电保护要作人员检验UNITROL5000型微机励磁装置。
2．引用标准及参考书目2.1 继电保护和电网安全自动装置检验规程DL/T 995-20062.2 同步发电机励磁系统大、中型同步发电机励磁系统技术要求GB/T 7049.3-20072.3 大型汽轮发电机励磁系统技术条件DL/T 804-20102.4 发电机励磁系统技术监督规程DL/T 1049-20072.5 UNITROL5000型微机励磁装置技术说明书3．检验总则及注意事项3.1检验种类检验种类分3种：验收检验、定期检验以及运行中装置的补充检验。
3.2 检验周期微机型励磁调节器新安装装置1年内进行一次新安装全部检验，以后检验周期随机组大小修，如运行中发生异常状况，按照《继电保护和电网安全自动装置检验规程》中规定的“运行中发现异常情况后的检验”之要求进行有针对性的补充性检验。
3.3 励磁调节器装置A级检修一般5年进行一次，C级检修一般每年进行一次。
3.4 根据设备运行情况，需要变更检修周期时，应提前提出申请。
3.5 二次回路绝缘每年（A级检修或C级检修）进行一次测定。
每5年进行一次绝缘耐压试验。
3.6 在检验前，工作负责人必须组织工作人员学习本规程，要求理解和熟悉本规程。
3.7 检验时要具有有关图纸资料，整定单及上一次的试验记录。
3.8 试验过程中应注意的事项：3.9 断开电源后，才允许插拨插件。
3.10 设备应清洁，注意防尘。
3.11 试验人员更换，接触集成片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片。
3.12 试验过程中应注意不要插错插件位置。
3.13 因检验需要临时短接或断开的端子，应逐个记录，应在试验结束后及时恢复。
第9篇微机综合保护装置维护检修规程
一、总则
1.1 主题内容
本规程规定了微机综合保护装置维护检修周期、项目、质量标准，定期检查项目要求、常见故障与处理方法，交接程序与验收要求。
1.2 使用范围
本规程适用于石化企业高压变配电所内使用的微机综合保护装置、电动机综合保护装置、变压器综合保护装置、线路综合保护装置等的维护与检修。
1.2 编写修订依据
本规程参照东大金智WDZ-400、四方CSC200以及南瑞RCS系列等有关综合保护装置技术说明书，并结合本企业的实际情况编制而成。
1.3 检修前准备
1.3.1 根据设备运行状况，确定检修内容，制定检修计划、进度和方案。
1.3.2 组织好检修人员，进行技术交底，完善检修方案，明确任务和分工。
1.3.3 准备检修所需设备、调试仪器、工器具、电气材料和安全检修所需物品。
1.3.4 准备检修所需的记录表格和设备检修前的定值数据及参数。
1.3.5 办理工作票，做好安全措施。
1.4 交接与验收
1.4.1 交接内容
检修单位应向使用单位提交清晰准确的检修记录、调试报告、检修图纸和试运记录等资料。
1.4.2 验收程序及要求
①根据本单位的实际情况实行分级验收。
②主管部门组织有关人员对检修的设备按检修质量标准和SHS 01001-2004《石油化工设备完好标准》进行检查验收。
③核对检修记录、调试报告和其他资料，并应符合要求，准确无误。
④检修单位应向使用单位进行现场模拟动作试验，各种保护、联锁、表计、信号显示应工作正常。
⑤根据质量标准、完好标准和运行考核情况，对设备的检修质量进行评估并签署验收意见。
二、变压器、电动机、线路型综合保护装置
2.1 检修周期与项目
2.1.1 检修周期（见表1-1）
表1-1 检修周期
2.1.2 小修项目
①清扫微机综合保护装置。
②检查、紧固所有连接线。
③查看运行记录有无异动作记录。
2.1.3 中修项目
①完成小修1.2.1～1.2.3项
②检查校验各定值参数。
③检查保护和测量回路元器件。
④检查信号指示回路及保护出口回路。
⑤检查控制回路元器件。
⑥检查显示屏菜单内容。
⑦定值参数校核。
⑧测试与校验。
⑨联跳试验。
⑩试运。
2.1.4 大修项目
①完成小、中修项目
②对微机综合保护装置运行状况进行评估，视情况更新。
2.2 检修内容与质量标准
2.2.1 小修停电检查
①检修时断路器必须在试验位置，接地刀必须在合位并挂警告牌。
②打开面板，清理灰尘，检查外观有无损伤或异常。
③检查所有接线有无松动，并紧固所有接线端子螺丝或压板。
④检查直流侧电源开关、有无烧伤和接触不良现象。
2.2.2 中修停电检查与测试
①完成小修2.1.1～2.1.4项
②打开面板，清理灰尘，检查外观有无损伤或异常。
③检查所有接线有无松动，并紧固所有接线端子螺丝或压板。
④检查直流侧电源开关、有无烧伤和接触不良现象。
⑤检查面板所有按键或开关是否灵活正常。
⑥采用综合保护校验仪对装置的测量回路和保护回路的电流、
电压显示准确度进行检查校验，接线方法见表1-2。
表1-2常用交流量输入接线表
常，以及时间设定、历史记录的调阅查看。
⑧保护定值校核与调试。
⑨检查保护项目，查看断路器的试验分合位置及各联锁位置。
a.根据保护项目进行逐一检查。
b.输入保护电流、电压动作值，逐一检查各保护出口动作情况。
常用保护项目见表1-3。
表1-3常用保护定值整定
a.检查断路器在试验位置；
b.接插好相关线路插座；
c.合上直流电源开关，断路器应储能，各指示灯正常；
d.按下合闸按钮，检查合位指示灯应正常；
e.用试验仪器输入相应动作电流定值，断路器应分断或报警。
⑾更换或修理已老化和损坏的电路板。
⑿检查修理调试要求（见表1-4）
表1-4 微机综合保护装置检修要求
①完成小、中修内容。
②对微机综合保护装置运行状况进行评估，视情况更新。
2.2.4 质量标准
①外观应清洁，盘面应无脱漆、无损坏现象；盘面保护压板和元器件的各种标志应齐全、正确。
②所有接线应正确可靠，且线号清晰、正确，元件、插件的固定螺栓应无松动和锈蚀现象。
③所有开关动作灵活、可靠，信号指示灯完好无损。
④电压表、电流表等表计的校验，应符合表计校验规程。
⑤综合保护装置各保护功能应满足电气设备的整定值要求。
⑥各开关量的输入回路和输出与电气联锁相对应，定义正确无误。
⑦测量和保护回路的电压、电流精度采样误差不大于2%，应符合说明书要求。
⑧各保护功能，应符合说明书要求。
2.3 试验项目与标准（见表1-5）
表1-5 试验项目与标准
2.4
2.4.1 装置投运前应仔细核对下列检查项：
①如无特殊需要,应清除装置内的试验记录数据；
②装置应无任何告警呼唤异常现象；
③装置各组定值应与定值单相符；
④装置运行定值区和保护投退压板应符合设备的运行要求；
⑤装置反映的断路器位置及其他辅助开关位置应与实际情况一致。
2.4.2 试运中检查项目与标准（见表1-6）
表1-6 检查项目与标准
2.5
2.5.1 运行注意事项
①运行中不允许拆装装置；
②运行中不可以随意操作面板；
③运行中不可以随意进行硬件测试、定值整定等对装置重要
运行参数的修改操作，以免造成装置的不正确动作或影响其整体性能；
④如出现无法解决的装置异常现象，应立即向主管领导汇报。
2.5.2 常见问题处理。
