PS690U系列微机综合保护装置校验规程
一、总则
1.1 本检验规程适用于PS690U系列微机型保护的全部检验以及部分检验的内容。
1.2本检验规程需经设备维修部电气试验专业点检员编制，设备维修部检修专工、生产设备技术部责工审核后由生产厂长或总工批准后方可使用。
1.3检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。
1.4保护设备主要参数：CT二次额定电流Ie ：5A；交流电压：100V，50Hz；直流电压：220V。
1.5 本装置检验周期为：
全部检验：每6年进行1次；
部分检验：每3年进行1次。
二、概述

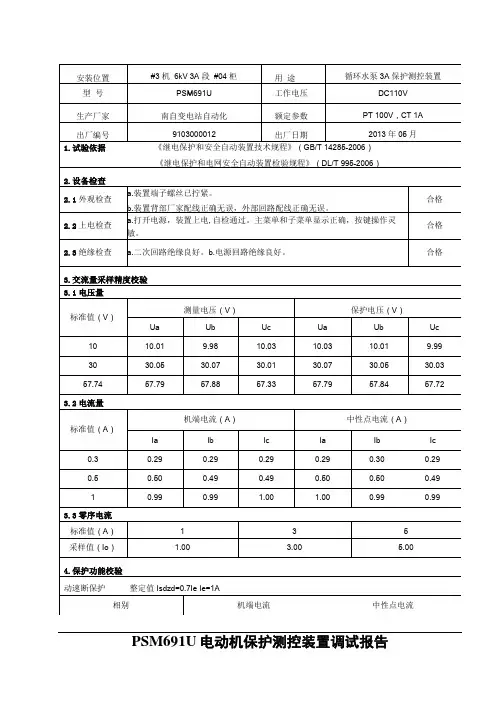

PS690U系列综合保护测控装置是国电南京自动化股份有限公司生产的，是一种集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。本规程规定了PSM692U 型电动机微机综合保护，PST692U型低压变压器微机综合保护，PSM691U型电动机微机差动保护，PST691U型低压变压器差动微机保护。
三、引用文件、标准
3.1 继电保护和电网安全自动装置现场工作保安规定
3.2设备制造厂的使用说明书和技术说明书
3.3 电力系统继电保护及安全自动装置反事故措施要点
3.4继电保护和自动装置技术规程GB/T 14285—2006
3.5微机继电保护装置运行管理规程DL/T 587—1996
3.6 继电保护及电网安全自动装置检验规程DLT995-2006
3.7 电力系统继电保护及安全自动装置运行评价规程DL/T 623—1997
3.8 火力发电厂、变电所二次接线设计技术规定NDGJ 8-89
四、试验设备及接线的基本要求
4.1 试验仪器应检验合格，其精度不低于0.5级。
4.2 试验回路接线原则，应使加入保护装置的电气量与实际情况相符。应具备对保护装置的整组试验的条件。
4.3试验设备：继电保护测试仪。
五、试验条件和要求注意事项
5.1交、直流试验电源质量和接线方式等要求参照《继电保护及电网安全自动装置检验规程》有关规定执行。
5.2 试验时如无特殊说明，所加直流电源均为额定值。
5.3 加入装置的的试验电压和电流均指从就地开关柜二次端子上加入。
5.4 试验前应检查屏柜及装置接线端子是否有螺丝松动。
5.5 试验中，一般不要插拨装置插件, 不触摸插件电路, 需插拨时, 必须关闭电源。
5.6 使用的试验仪器必须与屏柜可靠接地。
5.7 为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数据与整定值的误差要求<5%，保护逻辑符合设计要求。
5.8采样误差小于5％。
5.9装置电流，电压和极性不得接错，装置的外壳必须可靠接地。（接地线导电截面≥2.5平方毫米），改变接线必须断电后进行，人工模拟动作试验时，各有关信号电流、电压不得超过说明书中所规定的值（大电流超时发热），以免损坏装置，动作测试试验时，因大电流输出时会延时达到额定值，因此建意应采用二次加电流法，即先加Irun=动作电流×0.9的运行电流几秒钟，然后再加动作电流Itest=动作电流×0.15（装置起动中保护试验时除外），必须严格按照规范试验，否则试验结果不可靠。
5.10在装置上插、拔任一模件之前，必须首先关断直流电源开关，以切除直流电源，决不允
许带电插入，拔出模件，否则可能导致元件损坏。试验时一般应遵循先加直流、后加交流的顺序，试验结束时应遵循先退交流、后退直流的顺序。
5.11在人体接触装置模件之前，应该带防静电设备，避免损坏装置。
六、保护装置试验前的准备
6.1 在现场进行检验工作前，应认真了解被检验装置的一次设备情况及其相邻的一、二次设备情况，与运行设备关联部分的详细情况，据此制定在检验工作全过程中确保系统安全运行的技术措施。
6.2 应具备与实际状况一致的图纸、上次检验的记录、最新定值通知单、标准化作业指导书、合格的仪器仪表、备品备件、工具和连接导线等。
6.3. 对装置的整定试验，应按有关继电保护部门提供的定值通知单进行。工作负责人应熟知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压互感器的变比值是否与现场实际情况相符合。
6.4. 继电保护检验人员在运行设备上进行检验工作时，必须事先取得运行人员的同意，遵照电业安全工作相关规定履行工作许可手续，并在运行人员将装置的所有出口连片断开之后，才能进行检验工作。
七.回路检验
7.1 在被保护设备的断路器、电流互感器以及电压回路与其他设备的回路完全断开后方可进行。
7.2 电流互感器二次回路检查
7.2.1 检查电流互感器二次绕组所有二次接线的正确性及端子排引线螺钉压接的可靠性。7.2.2 检查电流二次回路的接地点与接地状况，电流互感器的二次回路必须分别且只能有一点接地。
7.2.3 电压互感器二次回路检查。
7.2.3.1 检查电压互感器二次回路接线的正确性及端子排引线螺钉压接的可靠性。
八.二次回路绝缘检查
在对二次回路进行绝缘检查前，必须确认被保护发变组设备的断路器、电流互感器全部停电，交流电压回路已与其他设备的回路断开，并与其他回路隔离完好后，才允许进行。在进行绝缘测试时，应注意：
（1）试验线连接要紧固。
（2）每进行一项绝缘试验后，须将试验回路对地放电。
8.1 定期检验时，在保护屏柜的端子排处将所有电流、电压、直流控制回路的端子的外部接线拆开，并将电压、电流回路的接地点拆开，用1000V兆欧表测量回路对地的绝缘电阻，其绝缘电阻应大于1MΩ。
8.2对使用触点输出的信号回路，用1000V兆欧表测量电缆每芯对地及对其他各芯间的绝缘电阻，其绝缘电阻应不小于1MΩ。定期检验只测量芯线对地的绝缘电阻。
九.外观检查
9.1应将保护屏柜上不参与正常运行的连片取下。
9.2定期检验的主要检查项目：
(1) 检查装置内、外部是否清洁无积尘；清扫电路板及屏柜内端子排上的灰尘。
(2) 检查装置的小开关及按钮是否良好；显示屏是否清晰，文字清楚。
(3) 检查各插件印刷电路板是否有损伤或变形，连线是否连接好。
(4) 检查各插件上元件是否焊接良好，芯片是否插紧。
(5) 检查各插件上继电器是否固定好，有无松动。
(6) 检查装置横端子排螺丝是否拧紧，后板配线连接是否良好。
十.上电检查
