平面连杆机构及其设计(5)

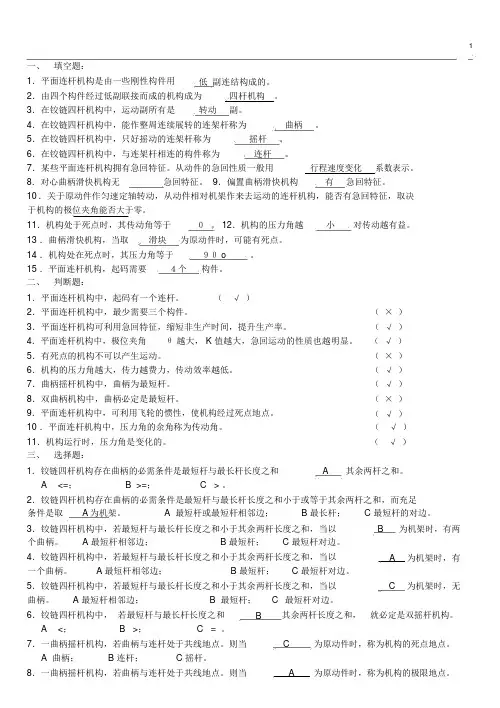

一、填空题：1．平面连杆机构是由一些刚性构件用低副连结构成的。

2．由四个构件经过低副联接而成的机构成为四杆机构。

3．在铰链四杆机构中，运动副所有是转动副。

4．在铰链四杆机构中，能作整周连续展转的连架杆称为曲柄。

5．在铰链四杆机构中，只好摇动的连架杆称为摇杆。

6．在铰链四杆机构中，与连架杆相连的构件称为连杆。

7．某些平面连杆机构拥有急回特征。

从动件的急回性质一般用行程速度变化系数表示。

8．对心曲柄滑快机构无急回特征。

9．偏置曲柄滑快机构有急回特征。

10．关于原动件作匀速定轴转动，从动件相对机架作来去运动的连杆机构，能否有急回特征，取决于机构的极位夹角能否大于零。

11．机构处于死点时，其传动角等于０。

12．机构的压力角越小对传动越有益。

13 ．曲柄滑快机构，当取滑块为原动件时，可能有死点。

14 ．机构处在死点时，其压力角等于９０ o。

15 ．平面连杆机构，起码需要４个构件。

二、判断题：1．平面连杆机构中，起码有一个连杆。

（√ ）2．平面连杆机构中，最少需要三个构件。

（× ）3．平面连杆机构可利用急回特征，缩短非生产时间，提升生产率。

（√ ）4．平面连杆机构中，极位夹角θ越大， K 值越大，急回运动的性质也越明显。

（√ ）5．有死点的机构不可以产生运动。

（× ）6．机构的压力角越大，传力越费力，传动效率越低。

（√ ）7．曲柄摇杆机构中，曲柄为最短杆。

（√ ）8．双曲柄机构中，曲柄必定是最短杆。

（× ）9．平面连杆机构中，可利用飞轮的惯性，使机构经过死点地点。

（√ ）10 ．平面连杆机构中，压力角的余角称为传动角。

（√ ）11．机构运行时，压力角是变化的。

（√ ）三、选择题：1．铰链四杆机构存在曲柄的必需条件是最短杆与最长杆长度之和A其余两杆之和。

A<=； B >=； C > 。

2．铰链四杆机构存在曲柄的必需条件是最短杆与最长杆长度之和小于或等于其余两杆之和，而充足条件是取A为机架。

华东理工大学网络教育学院机械原理课程阶段练习二（第5-6章）第五章平面连杆机构及其设计一：选择题1、铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和( A )其他两杆长度之和。

A <=；B >=；C > 。

2、当行程速度变化系数k B时，机构就具有急回特性。

A <1；B >1；C =1。

3、当四杆机构处于死点位置时,机构的压力角( B ).A.为0o;B.为90o;C.与构件尺寸有关.4、对于双摇杆机构,最短构件与最长构件长度之和( A )大于其余两构件长度之和.A.一定;B.不一定;C.一定不.5、若将一曲柄摇杆机构转化为双曲柄机构,可将( B ).A.原机构曲柄为机构;B.原机构连杆为机架;C.原机构摇杆为机架.6、曲柄摇杆机构处于死点位置时( B )等于零度.A.压力角;B.传动角;C.极位角.7、偏置曲柄滑动机构中,从动件滑动的行程速度变化系数K( A )1.A.大于;B.小于;C.等于.8、曲柄为原动件的曲柄摇杆机构, 若知摇杆的行程速比系数K=1.5,那么极位角等于( C ).A.18;B.-18;C.36;D.72.9、曲柄滑块机构的死点只能发生在( B ).A.曲柄主动时;B.滑块主动时;C.连杆与曲柄共线时.10、当曲柄为主动件时,曲柄摇杆机构的最小传动角 min总是出现在( C ).A.连杆与曲柄成一条直线;B.连杆与机架成一条直线时;C.曲柄与机架成一条直线.11、四杆机构的急回特性是针对主动件作( A )而言的.A.等速运动;B.等速移动;C.与构件尺寸有关.12、平面连杆机构的行程速比系数K值的可能取值范围是( C ).A 0≤ K≤1B 0≤ K≤2C 1≤ K≤3D 1≤ K≤213、摆动导杆机构,当导杆处于极限位置时,导杆( A )与曲柄垂直.A.一定;B.不一定;C.一定不.14、曲柄为原动件的偏置曲柄滑动机构,当滑块上的传动角最小时,则( B ).A.曲柄与导路平行;B.曲柄与导路垂直;C.曲柄与连杆共线;D.曲柄与连杆垂直.15、在曲柄摇杆机构中,若增大曲柄长度,则摇杆摆角将( A )A.加大;B.减小;C.不变;D.加大或不变.16、铰链四杆机构有曲柄存在的必要条件是（ A ）A.最短杆与最长杆长度之和小于或等于其他两杆长度之和B.最短杆与最长杆长度之和大于其他两杆长度之和C.以最短杆为机架或以最短杆相邻的杆为机架二：填空题1、平面四杆机构有无急回特性取决于极位夹角θ的大小.2、曲柄滑快机构，当以滑块为原动件时，可能出现死点。

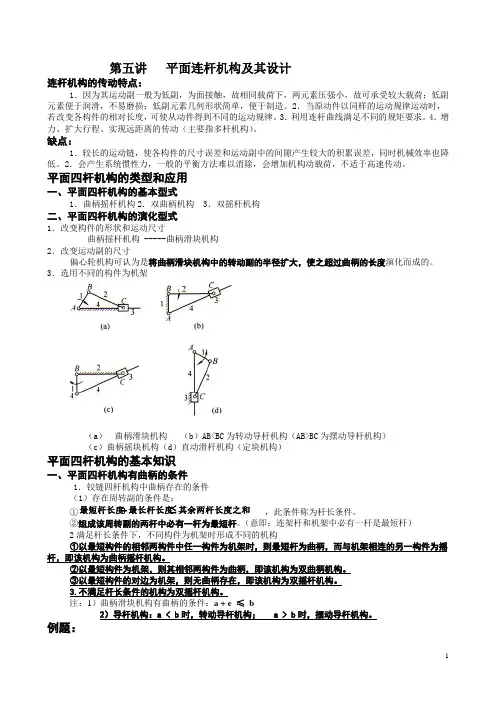

第五讲 平面连杆机构及其设计连杆机构的传动特点：1．因为其运动副一般为低副，为面接触，故相同载荷下，两元素压强小，故可承受较大载荷；低副元素便于润滑，不易磨损；低副元素几何形状简单，便于制造。

2．当原动件以同样的运动规律运动时，若改变各构件的相对长度，可使从动件得到不同的运动规律。

3．利用连杆曲线满足不同的规矩要求。

4．增力、扩大行程、实现远距离的传动（主要指多杆机构）。

缺点：1．较长的运动链，使各构件的尺寸误差和运动副中的间隙产生较大的积累误差，同时机械效率也降低。

2．会产生系统惯性力，一般的平衡方法难以消除，会增加机构动载荷，不适于高速传动。

平面四杆机构的类型和应用一、平面四杆机构的基本型式1．曲柄摇杆机构2．双曲柄机构 3．双摇杆机构二、平面四杆机构的演化型式1．改变构件的形状和运动尺寸曲柄摇杆机构 -----曲柄滑块机构 2．改变运动副的尺寸偏心轮机构可认为是将曲柄滑块机构中的转动副的半径扩大，使之超过曲柄的长度演化而成的。

3．选用不同的构件为机架（a ） 曲柄滑块机构 （b ）AB<BC 为转动导杆机构（AB>BC 为摆动导杆机构） （c ）曲柄摇块机构（d ）直动滑杆机构（定块机构）平面四杆机构的基本知识一、平面四杆机构有曲柄的条件1．铰链四杆机构中曲柄存在的条件 （1）存在周转副的条件是：①其余两杆长度之和最长杆长度最短杆长度≤+，此条件称为杆长条件。

②组成该周转副的两杆中必有一杆为最短杆。

（意即：连架杆和机架中必有一杆是最短杆） 2满足杆长条件下，不同构件为机架时形成不同的机构①以最短构件的相邻两构件中任一构件为机架时，则最短杆为曲柄，而与机架相连的另一构件为摇杆，即该机构为曲柄摇杆机构。

②以最短构件为机架，则其相邻两构件为曲柄，即该机构为双曲柄机构。

③以最短构件的对边为机架，则无曲柄存在，即该机构为双摇杆机构。

3.不满足杆长条件的机构为双摇杆机构。

注：1）曲柄滑块机构有曲柄的条件：a + e ≤ b2）导杆机构：a < b 时，转动导杆机构； a > b 时，摆动导杆机构。

第2章平面连杆机构教案（精选5篇）第一篇：第2章平面连杆机构教案第2章平面连杆机构平面连杆机构——由若干个构件通过平面低副(转动副和移动副)联接而构成的平面机构，也叫平面低副机构平面连杆机构具有承载能力大、结构简单、制造方便等优点，用它可以实现多种运动规律和运动轨迹，但只能近似地实现所要求的运动。

最简单的平面连杆机构由四个构件组成，简称平面四杆机构。

是组成多杆机构的基础只介绍四杆机构§2-1 平面四杆机构的基本类型及其应用一，铰链四杆机构铰链四杆机构——全部由回转副组成的平面四杆机构，它是平面四杆机构最基本的形态。

如图2-1a所示，铰链四杆机构由机架4、连架杆(与机架相连的 1、3两杆)和连杆(与机架不相联的中间杆2)组成。

如图所示曲柄——能绕机架上的转动副作整周回转的连架杆。

摇杆——只能在某一角度范围(小于360°)内摆动的连架杆。

铰链四杆机构按照连架杆是曲柄还是摇杆分为曲柄摇杆机构、双曲柄机构、双摇杆机构三种基本型式。

1、曲柄摇杆机构曲柄摇杆机构——两连架杆中一个是曲柄，一个是摇杆的铰链四杆机构。

当曲柄为原动件时，可将曲柄的连续转动，转变为摇杆的往复摆动。

应用：雷达调整机构2、双曲柄机构两连架杆均为曲柄的铰链四杆机构称为双曲柄机构。

当原动曲柄连续转动时，从动曲柄也作连续转动如图所示在双曲柄机构中，若其相对两杆相互平行如右图所示，则成为或平行四边形机构(平行双曲柄机构)。

如图所示当平行四边形机构的四个铰链中心处于同一条直线上时，将出现运动不确定状态，一般采用相同机构错位排列的方法，来消除这种运动不确定状态。

如图所示应用：在机车车轮联动机构中，则是利用第三个平行曲柄来消除平行四边形机构在这种死点位置的运动不确定性。

3、双摇杆机构两连架杆均为摇杆的铰链四杆机构称为双摇杆机构应用：飞机起落架通过用移动副取代转动副、变更杆件长度、变更机架和扩大转动副等途径，可以得到铰链四杆机构的其他演化型式二，含一个移动副的四杆机构 1，曲柄滑块机构通过将摇杆改变为滑块，摇杆长度增至无穷大，可得到曲柄滑块机构，如图所示对心曲柄滑块机构与偏置曲柄滑块机构曲柄滑块机构应用于活塞式内燃机2、导杆机构在图所示曲柄滑块机构中，若改取杆1为固定构件，即得导杆机构。

机械原理教案平面连杆机构及其设计SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#第八章平面连杆机构及其设计§8-1、连杆机构及其传动特点1、连杆机构及其组成。

本章主要介绍平面连杆机构（所有构件均在同一平面或在相互平行的平面内运动的机构）组成：由若干个‘杆’件通过低副连接而组成的机构。

又称为低副机构。

2、平面连杆机构的特点（首先让学生思考在实际生活中见到过哪些连杆机构：钳子、缝纫机、挖掘机、公共汽车门）1）运动副为面接触，压强小，承载能力大，耐冲击，易润滑，磨损小，寿命长；。

2）运动副元素简单（多为平面或圆柱面），制造比较容易；3）运动副元素靠本身的几何封闭来保证构件运动，具有运动可逆性，结构简单,工作可靠；4）可以实现多种运动规律和特定轨迹要求；（连架杆之间）匀速、不匀速主动件（匀速转动）→→→→→从动件连续、不连续（转动、移动）某种函数关系引导点实现某种轨迹曲线导引从动件（连杆导引功能）→→→→→引导刚体实现平面或空间系列位置5）还可以实现增力、扩大行程、锁紧。

连杆机构的缺点：1）由于连杆机构运动副之间有间隙，且运动必须经过中间构件进行传递，因而当使用长运动链（构件数较多）时，易产生较大的误差积累，同时也使机械效率降低。

2）连杆机构所产生的惯性力难于平衡，因而会增加机构的动载荷，所以连杆机构不宜用于高速运动。

3）难以精确地满足很复杂地运动规律（受杆数限制）4）综合方法较难，过程繁复；平面四杆机构的应用广泛，而且常是多杆机构的基础，本章重点讨论平面四杆机构的有关基本知识和设计问题。

§8-2、平面四杆机构的基本类型和应用（利用多媒体中的图形演示说明）1．铰链四杆机构的基本类型1）、曲柄摇杆机构曲柄：与机架相联并且作整周转动的构件；摇杆：与机架相联并且作往复摆动的构件；（还可以举例：破碎机、自行车（人骑上之后）等）2）、双曲柄机构铰链四杆机构的两连架杆均能作整周转动的机构。
