(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810112857.0(22)申请日 2018.02.05(71)申请人 上海达和荣艺包装机械有限公司地址 201617 上海市松江区石湖荡镇闵塔路1098号(72)发明人 刘元群　(74)专利代理机构 北京维正专利代理有限公司11508代理人 洪敏　谢绪宁(51)Int.Cl.B65B 55/24(2006.01)B08B 9/32(2006.01)(54)发明名称一种罐体自动清理装置(57)摘要本发明涉及罐体清洁装置，特别是一种罐体自动清理装置，包括罐体依次经过的送料组件、第一旋转组件、清理组件、第二旋转组件，送料组件包括转动设置的送料盘以及设置于送料盘周缘的引导杆，将罐体放置于送料盘上，在引导杆的引导下进入第一旋转组件中，第一旋转组件中包括输送带以及定位气缸，罐体在输送带上移动至定位气缸之间，定位气缸的伸缩端设置有夹持并带动罐体转动旋转动力件，使得罐体的罐口朝下后并继续在输送带上移动至清理组件中，清理组件中设置有夹持罐体移动一组转动带，在转动带的下端设置向罐体中吹气的吹期间，实现对各类材质罐体清理的目的，最后进入第二旋转组件中转动罐体，使得罐体的罐口朝上，完成对罐体的清洁和运输。

权利要求书2页 说明书5页 附图4页CN 108328014 A 2018.07.27C N 108328014A1.一种罐体自动清理装置，其特征在于，包送料组件（1），包括送料座（2）、转动连接于所述送料座（2）上的送料盘（3）以及用于驱动所述送料盘（3）的送料驱动件，所述送料座（2）在所述送料盘（3）的周缘处固定连接有引导杆（5），所述引导杆（5）凸出于所述送料盘（3）顶面，所述引导杆（5）上具有送料出口；第一旋转组件（8），包括旋转座（9）、转动连接在所述旋转座（9）上的输送带（10）以及用于驱动所述输送带（10）的输送驱动件，所述输送带（10）的一端为输送入口，另一端为输送出口，所述输送带（10）的输送入口对准所述送料出口，所述旋转座（9）在所述输送带（10）的两侧分别固定连接有用于限定罐体在所述输送带（10）上位置的定位气缸（11），所述定位气缸（11）的伸缩端上固定连接有用于夹紧并旋转罐体的旋转动力件；清理组件（18），包括清理座（19）、多个转动连接在所述清理座（19）上的转动杆（20）以及用于驱动所述转动杆（20）的清理驱动件，多个所述转动杆（20）上转动连接有成对设置的转动带（21），所述转动带（21）的一端为转动入口，另一端为转动出口，所述转动带（21）的转动入口位于所述输送出口的上方，成对的所述转动带（21）用于夹紧并运送所述输送带（10）上的罐体，所述清理座（19）上在所述转动带（21）的下方设置有用于向罐体内吹气的吹气件（22），所述清理座（19）在所述吹气件（22）旁固定连接有吸尘件（23）；与第一旋转组件（8）相同的第二旋转组件（24），所述第二旋转组件（24）的所述输送入口对准所述转动出口。

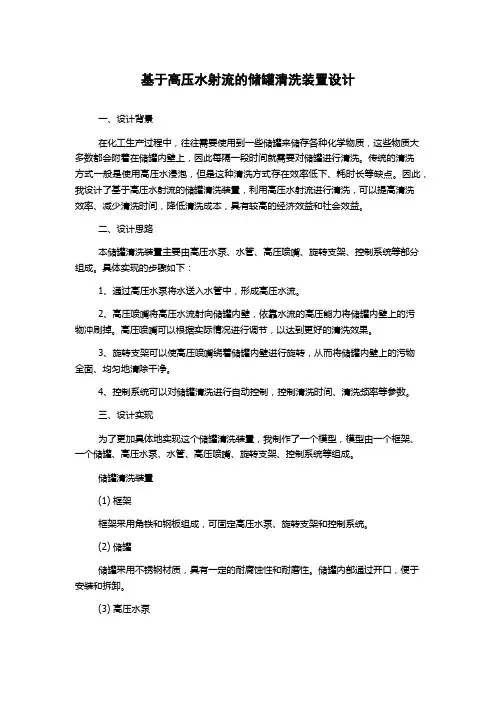

基于高压水射流的储罐清洗装置设计一、设计背景在化工生产过程中，往往需要使用到一些储罐来储存各种化学物质，这些物质大多数都会附着在储罐内壁上，因此每隔一段时间就需要对储罐进行清洗。

传统的清洗方式一般是使用高压水浸泡，但是这种清洗方式存在效率低下、耗时长等缺点。

因此，我设计了基于高压水射流的储罐清洗装置，利用高压水射流进行清洗，可以提高清洗效率、减少清洗时间，降低清洗成本，具有较高的经济效益和社会效益。

二、设计思路本储罐清洗装置主要由高压水泵、水管、高压喷嘴、旋转支架、控制系统等部分组成。

具体实现的步骤如下：1、通过高压水泵将水送入水管中，形成高压水流。

2、高压喷嘴将高压水流射向储罐内壁，依靠水流的高压能力将储罐内壁上的污物冲刷掉。

高压喷嘴可以根据实际情况进行调节，以达到更好的清洗效果。

3、旋转支架可以使高压喷嘴绕着储罐内壁进行旋转，从而将储罐内壁上的污物全面、均匀地清除干净。

4、控制系统可以对储罐清洗进行自动控制，控制清洗时间、清洗频率等参数。

三、设计实现为了更加具体地实现这个储罐清洗装置，我制作了一个模型，模型由一个框架、一个储罐、高压水泵、水管、高压喷嘴、旋转支架、控制系统等组成。

储罐清洗装置(1) 框架框架采用角铁和钢板组成，可固定高压水泵、旋转支架和控制系统。

(2) 储罐储罐采用不锈钢材质，具有一定的耐腐蚀性和耐磨性。

储罐内部通过开口，便于安装和拆卸。

(3) 高压水泵高压水泵的作用是提供高压水流，清洗储罐内壁上的污物。

高压水泵可采用柴油机、电机等动力源，压力可在定额值内调节。

(4) 水管水管将高压水泵提供的高压水流输送到高压喷嘴。

(5) 高压喷嘴高压喷嘴将高压水流射向储罐内壁，冲刷掉污物。

高压喷嘴可以根据实际应用情况选择，冲击力可调节。

(6) 旋转支架旋转支架的作用是使高压喷嘴在储罐内壁上旋转，使得清洗作业更加均匀和彻底。

旋转支架的转动速度可调节。

(7) 控制系统控制系统主要包括高压水泵控制、旋转支架控制、清洗时间控制等部分。

专利名称：一种高压射流清洗装置专利类型：实用新型专利
发明人：杨晓峰,满诗涵
申请号：CN201820673729.9
申请日：20180507
公开号：CN208555351U
公开日：
20190301
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高压射流清洗装置，其包括有：水射流输出装置；清洗机构，所述清洗机构包括有至少一个环状导流装置，所述环状导流装置的外侧设有多个蒸汽射流发生器，多个蒸汽射流发生器沿环状导流装置的周向依次分布，所述环状导流装置内开设有多个导流腔，所述导流腔与所述蒸汽射流发生器一一对应连通，所述导流腔还连通于所述水射流输出装置的输出接口，借由所述蒸汽射流发生器将导流腔内的水转换为高压蒸汽射流并向外喷出。

本实用新型可有效对油管上的油垢等附着物进行清理，且无需化学试剂，避免了对环境造成污染，此外，高压蒸汽射流可以为清洗提供较高的清洗压力和清洗温度，使得清理效果大大提高。

申请人：武汉大学深圳研究院
地址：518057 广东省深圳市南山区科技园南区科苑南路武汉大学深圳产学研大楼A304室
国籍：CN
代理机构：广东德而赛律师事务所
代理人：叶秀进
更多信息请下载全文后查看。

专利名称：一种管件内壁高压水射流喷砂清理装置专利类型：发明专利
发明人：毛桂庭,柯熠,欧阳邓培,刘智谋,韩德奎,丁亚飞申请号：CN201810843701.X
申请日：20180727
公开号：CN108994737A
公开日：
20181214
专利内容由知识产权出版社提供
摘要：本发明公开了一种管件内壁高压水射流喷砂清理装置，包括磨料罐机架、收集室、顶紧限位机构、磨料罐和管件喷射装置，磨料罐安装在磨料罐机架上，管件喷射装置安装在磨料罐机架上，该管件喷射装置的一端与磨料罐连接，另一端与管件的一端密封套接以对管件的内壁喷砂清理，管件的另一端收集室连接且通过顶紧限位机构轴向限位。

本发明的结构简单，设计紧凑。

可自动完成管件的给料、上料、顶紧和夹紧、喷砂清理、下料和收集等动作，清理过程全自动化，操作简单、使用方便。

申请人：长沙矿冶研究院有限责任公司
地址：410000 湖南省长沙市岳麓区麓山南路966号
国籍：CN
代理机构：长沙朕扬知识产权代理事务所(普通合伙)
代理人：文立兴
更多信息请下载全文后查看。

专利名称：一种油罐冲洗装置
专利类型：发明专利
发明人：夏成宇,李旭,黄剑,侯作富,胡述龙,秦伟杰,刘蒙,方永,吴志超,何宇航,武进虎,蔡志南
申请号：CN201811343147.5
申请日：20181113
公开号：CN109261659A
公开日：
20190125
专利内容由知识产权出版社提供
摘要：本发明涉及一种冲洗装置，具体涉及一种油罐冲洗装置，它由壳体、冲洗腔、升降腔、排水腔、转轴、升降进水管和排水管构成，壳体上设置有冲洗腔、升降腔和排水腔，冲洗腔内活动安装有转轴，转轴的一端延伸至冲洗腔下方，延伸至冲洗腔下方的转轴上装有冲洗喷头，升降腔内滑动安装有升降进水管，升降进水管的一端延伸至升降腔上方，排水腔内滑动安装有排水管，该油罐冲洗装置结构简单、清洗效果好、保护自身，解决了现有冲洗装置存有的冲洗效果差、容易损害自身问题，满足了油罐清洗的需要。

申请人：长江大学
地址：434020 湖北省荆州市荆州区南环路1号
国籍：CN
代理机构：荆州市亚德专利事务所(普通合伙)
代理人：蔡昌伟
更多信息请下载全文后查看。

专利名称：一种罐体容器用清洗装置
专利类型：发明专利
发明人：吕治平,施国有,陈汉涛,任占胜,吴龙飞,朱云清,袁海龙
申请号：CN201911200089.5
申请日：20191129
公开号：CN110756533A
公开日：
20200207
专利内容由知识产权出版社提供
摘要：本发明涉及一种罐体容器用清洗装置，包括供水系统，其特征在于：包括安装于地面上且供罐体容器放置的支撑座、间隔设于各支撑座正上方的升降机构、安装于所述升降机构输出端且可通过电机驱动旋转的喷洗模块、设于升降机构和喷洗模块内部且通过供水系统向喷洗模块输出端供水的送水腔、安装于所述喷洗模块上且用于封闭罐体容器顶部开口并通过气泵供气或抽气的气囊组件以及安装于所述喷洗模块下方且通过第一气缸控制其收缩或张开的刷洗模块；本发明的有益效果：清洗效果好且安全性能高。

申请人：浙江巨化装备工程集团有限公司
地址：324000 浙江省衢州市柯城区巨化中央大道197号1幢一楼
国籍：CN
代理机构：衢州维创维邦专利代理事务所(普通合伙)
代理人：刘奇
更多信息请下载全文后查看。

专利名称：一种贮罐清洗装置专利类型：实用新型专利
发明人：韩创业,荆雍芮
申请号：CN202220460951.7申请日：20220303
公开号：CN216800996U
公开日：
20220624
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种贮罐清洗装置，包括罐体，罐体上部设置人孔盖，罐体的顶部内壁设置喷淋管，喷淋管穿过罐体的底部，喷淋管位于罐体内的一端转动设置中空的喷淋球，喷淋管与喷淋球连通，喷淋球的表面分布有若干个喷淋孔，喷淋管中的清洗液通过喷淋孔喷出到贮罐内壁；喷淋管外侧固定设置驱动器，驱动器通过传动组件驱动喷淋球转动；喷淋管外端通过输送管道与水塔连接，输送管道上设置阀门。

喷淋球的喷淋孔可以为圆形或条形，也可以为其他形状的孔。

优选地，驱动器为驱动电机。

通过驱动电机驱动喷淋球转动，结构简单，自动化工作，清洗效率高。

申请人：山西澳迩药业有限公司
地址：044100 山西省运城市临猗县高新工业园区
国籍：CN
代理机构：太原荣信德知识产权代理事务所(特殊普通合伙)
代理人：杨凯
更多信息请下载全文后查看。

专利名称：一种储罐清洁处理装置
专利类型：实用新型专利
发明人：周龙德,杨文洁,潘鑫鑫,贾如磊,李卫卫,黄斌维申请号：CN201720127425.8
申请日：20170213
公开号：CN206527124U
公开日：
20170929
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种储罐清洁处理装置，包括罐体，罐体的侧壁上设有人孔和排污口，人孔与排污口相对于罐体的轴心线设置，罐体的侧壁内侧沿轴向设有水管，水管上设有多个喷嘴，水管两端分别折叠形成两块喷水区，人孔位于两块喷水区之间，水管的两端口均靠近人孔且穿设在罐体的侧壁上，水管的一端口为进水口，另一端口封闭为封闭端。

本实用新型提供的储罐清洁处理装置，结构稳定，清洗效率高，清洗效果好，且便于装卸和检修。

申请人：兰州石化职业技术学院
地址：730060 甘肃省兰州市西固区山丹街1号
国籍：CN
代理机构：西安铭泽知识产权代理事务所(普通合伙)
代理人：潘宏伟
更多信息请下载全文后查看。
