高压清洗机连续水射流清洗喷嘴的种类及结构

旋转高压清洗喷嘴工作原理
旋转高压清洗喷嘴的工作原理如下：
1. 液体进入喷嘴：高压清洗机通过泵将清洗液体送入喷嘴。

2. 喷嘴的内部结构：旋转高压清洗喷嘴通常由一个定子和一个旋转子组成。

定子固定在喷嘴内部，而旋转子则可自由旋转。

3. 液体喷射：当清洗液体通过喷嘴时，会被分散为多个细小的喷头，并以高速喷射出去。

4. 旋转运动：在液体喷射的同时，旋转子也在高速旋转。

旋转子通常由一片叶片构成，其位置和形状可使液体以旋转方式喷出。

5. 清洗效果增强：旋转高压清洗喷嘴的喷射和旋转动作相结合，可使喷洒的液体更加均匀地覆盖到目标表面。

喷射液体在高速旋转下，可以有效地冲洗掉污垢、油污和其他附着物。

总之，旋转高压清洗喷嘴通过喷射液体并同时进行旋转运动，以增强清洗效果和覆盖面积，使其在清洗过程中更加高效。

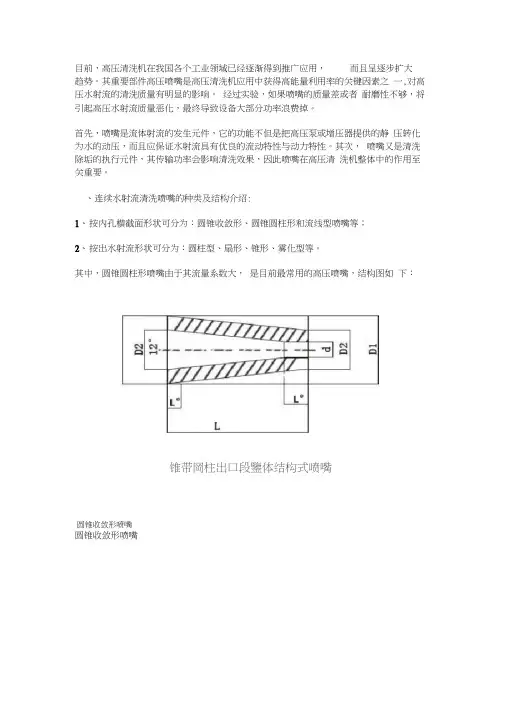

目前，高压清洗机在我国各个工业领域已经逐渐得到推广应用，而且呈逐步扩大趋势。

其重要部件高压喷嘴是高压清洗机应用中获得高能量利用率的关键因素之一,对高压水射流的清洗质量有明显的影响。

经过实验，如果喷嘴的质量差或者耐磨性不够，将引起高压水射流质量恶化，最终导致设备大部分功率浪费掉。

首先，喷嘴是流体射流的发生元件，它的功能不但是把高压泵或增压器提供的静压转化为水的动压，而且应保证水射流具有优良的流动特性与动力特性。

其次，喷嘴又是清洗除垢的执行元件，其传输功率会影响清洗效果，因此喷嘴在高压清洗机整体中的作用至关重要。

、连续水射流清洗喷嘴的种类及结构介绍:1、按内孔横截面形状可分为：圆锥收敛形、圆锥圆柱形和流线型喷嘴等；2、按出水射流形状可分为：圆柱型、扇形、锥形、雾化型等。

其中，圆锥圆柱形喷嘴由于其流量系数大，是目前最常用的高压喷嘴，结构图如下：锥带岡柱出口段鑒体结构式喷嘴圆锥收敛形喷嘴圆锥收敛形喷嘴rTT7TTTrrrn7T*圆锥收敛形喷嘴特点：射流聚集性差，适用于中、低压水射流，制作材料一般采用合金钢。

圆锥带圆柱形喷嘴特点：射流聚集性较好，适用于中、低压水射流，制作材料一般采用合金钢。

收敛扩散形喷嘴收敛扩散形喷嘴特点：产生有效的空化作业，适用于中、低压淹没水射流，制作材料一般采用合金钢。

喇叭口形喷嘴喇叭口形喷嘴特点：射流穿透力强，适用于高压和超高压水射流，制作材料为宝石流线形喷嘴流线型喷嘴特点：射流聚集性好，阻力小，设计、加工难度大，制作材料一般采用合金钢。

二、喷嘴流量、压力、喷孔孔径的关系：高压清洗机当喷射压力与喷嘴孔径设定后，喷射流量可按照如下公式计算：公式(1)公武(1)中，3—喷嘴孑I径* mm;P—为喷射压力k甘Fun?;Q_醱射流蚩L/min；口一喷嘴个麹k—喷嘴效率系数*喷枪喷嘴取1.05-1. I.柔性喷杆取1.2-X乳喷枪喷嘴取1.05-1.1，柔性喷杆取1.2-1.3 。

通过公式(1)可看出，当喷嘴直径确定后，只有压力达到一定值时，流量才达到泵的排量，其关系曲线如下图：2007 年 jjf 1 a * 5 IIa 5 9! _____________________ Piptiine Ttriniffir and EguipnMnt _________ 2.S高压水射流清洗作业中啧嘴的设计原理和选型依据刘血•參*2(I •中国石沽天倫气股份有HI 公司UE ■石化分公司•辽宁捷■! 113W;2沈阳仪宸科学研灾烷・辽宁沈阳H0M3) ・JLJL 姿介阳了高压水“筑静观■魏中哎嘴的tit 卄駅S! ♦•讼乞依4» •赛・"果・14<1 了解喰嘈的退计谊欄和谢怡喰 廿的lift Hrift * 可以明*比HiU 卅洗杵丈的帔星•戌少•翁朋終。

清洗高压喷射机工作原理
高压喷射机是一种常见的清洗设备，其工作原理如下：
1. 高压泵：高压喷射机内部有一台高压泵，它负责产生高压水流。

高压泵通常由电动机或柴油引擎驱动，通过一个或多个柱塞泵将水压升至非常高的水平。

2. 压力调节器：在高压泵输出的水流进入喷嘴之前，需要经过一个压力调节器进行调节。

该调节器可以根据需要调整高压水流的压力，以适应不同的清洗任务。

3. 喷嘴：高压喷射机的喷嘴是将水流转化为高速射流的关键部分。

水在经过喷嘴突然收缩的小孔时，会形成高速射流。

喷嘴一般有不同形状和大小，可以根据清洗任务的要求进行选择。

4. 清洗作用：高速射流通过喷嘴喷射出来，与要清洗的物体表面产生冲击和摩擦。

高压水流的能量可以有效地清除污垢、油脂、尘土等物质，使物体表面恢复洁净。

总的来说，清洗过程就是通过高压泵产生高压水流，经过喷嘴形成高速射流，利用其冲击和摩擦的力量将污垢清除的过程。

高压喷射机广泛应用于建筑物、车辆、道路、管道等多个领域的清洗工作。

高压水射流喷嘴的设计及其结构优化针对于水射流切割系统而言，关键的设备之一就是喷嘴，严重影响射流内部流场和水射流动力学性能。

通过分析和研究传统直线类型喷嘴，改进喷嘴流道结构，将既具有过渡段和平直段又具有收缩段的流线型喷嘴设计出来。

标签：高压；水射流喷嘴；设计；结构前言：无论对射流流场分布，还是水射流力学性，喷嘴都具有至关重要的影响。

喷嘴结构好能够将水射流加工的精度和效率有效地提升。

喷嘴内部水射流运动的速度也非常快，因此，嚴重磨损喷嘴的结构[1]。

怎样设计出既能够满足加工效率和精率又耐用的喷嘴结构，是当前国内外学者研究和分析的重要课题。

一、设计高压水射流喷嘴（一）水射流结构和机理1.水射流的结构。

射流就是流体通过小孔或者狭缝流动的一种现象。

水射流结构图见图1所示。

图1中分为初始段、基本段、转折段以及消散段四个段。

射流初始段，射流离开喷嘴，虽然就会由于与环境介质能量的转换，而有扩散和紊动剧烈地发生，但是，射流速度并没有改变，而且射流轴线方向上的动压力值和密度，都是保持不改变的。

基本段，射流轴向速度值和动压力值都在渐渐地且有规律地减小，在与轴线断面上垂直时，无论是射流的轴向速度值，还是动压力值，分布都是呈高斯曲线。

转折段，由于射流方向和大小都会有一个突变，所以称此段为“转折段”。

消散段，也是射流最后的一段，射流与射出环境介质在该段中已经完全融合，射流轴向速度和动力值这时都非常小。

结合不同需求来利用不同段的射流，致使射流的最大能量转换率和使用率能够有效地实现[2]。

2.水射流的机理。

水射流就是通过一系统或者一个小孔，将一定静压水喷射成水流且形成细小流线束，致使这种细小流线束既具有较高动压，又具有较高流速。

根据不同标准，水射流分类也不同。

根据驱动压力分：可以分为超高压水射流、高压水射流、中压水射流以及低压水射流。

该文水射流压为选用的是200Mpa，属于超高压水切割。

根据环境介质分：可以分为淹没式式射流和非淹没式射流。

高压喷头喷嘴原理高压喷头喷嘴是一种常见的喷雾设备，广泛应用于农业、工业、环保等领域。

它的喷雾效果与喷嘴的设计有着密切的关系。

下面将从喷嘴的原理、分类、应用等方面进行介绍。

一、喷嘴的原理高压喷头喷嘴的原理是利用高压水流通过喷嘴的狭缝，形成高速喷射的水雾。

喷嘴的狭缝是由一系列的小孔组成，这些小孔的直径和数量决定了喷嘴的流量和喷雾效果。

当高压水流通过喷嘴的狭缝时，由于狭缝的限制，水流速度会急剧增加，形成高速喷射的水雾。

二、喷嘴的分类高压喷头喷嘴根据其结构和应用可以分为多种类型，下面介绍几种常见的喷嘴。

1.圆锥形喷嘴圆锥形喷嘴是一种常见的喷嘴，其狭缝呈圆锥形，可以调节喷嘴的喷雾角度和喷雾范围。

圆锥形喷嘴适用于农业、园林、环保等领域。

2.扇形喷嘴扇形喷嘴的狭缝呈扇形，可以调节喷嘴的喷雾角度和喷雾范围。

扇形喷嘴适用于农业、园林、环保等领域。

3.雾化喷嘴雾化喷嘴是一种特殊的喷嘴，其狭缝呈锥形或球形，可以将水流雾化成微小的水滴。

雾化喷嘴适用于工业、环保等领域。

三、喷嘴的应用高压喷头喷嘴广泛应用于农业、工业、环保等领域。

下面介绍几种常见的应用。

1.农业喷灌高压喷头喷嘴可以用于农业喷灌，可以将水流喷洒到农田中，提高农作物的产量和质量。

2.工业清洗高压喷头喷嘴可以用于工业清洗，可以将高压水流喷洒到设备表面，清洗污垢和油脂。

3.环保除尘高压喷头喷嘴可以用于环保除尘，可以将高压水流喷洒到空气中，将空气中的尘埃和颗粒物清除。

总之，高压喷头喷嘴是一种重要的喷雾设备，其喷嘴的设计和应用对喷雾效果有着重要的影响。

通过了解喷嘴的原理、分类和应用，可以更好地选择和使用高压喷头喷嘴，提高其喷雾效果和使用寿命。

工业锅炉高压水射流清洗喷嘴的合理结构设计一、工业锅炉高压水射流清洗的紧要性及现状工业锅炉高压水射流清洗是锅炉保养和维护中的一项紧要工作，可以有效地清洗锅炉内部的管道和零部件，清除锅炉内部的水垢、焦渣、铁锈等杂质，防止锅炉管道堵塞、内壁腐蚀，提高锅炉的运行效率和安全性。

目前，国内很多工业企业在锅炉清洗方面存在一些问题，例如清洗时间长、效果差、费用高等，需要采纳先进的技术和装备进行改进。

高压水射流清洗技术是目前国内外比较先进的清洗方法，其清洗效率高、环保、操作简单，因此受到了广泛的应用。

二、高压水射流清洗喷嘴的结构及工作原理高压水射流清洗喷嘴是高压水射流清洗装备中最关键的部分，其设计合理与否直接影响清洗效果。

高压水射流清洗喷嘴重要由喷头、节流件、膨胀节和涡轮式多级节流装置构成。

1.喷头：喷头是高压水射流清洗装备中的关键部件，喷嘴的尺寸和形状对水流的出口速度和形态起侧紧要的作用。

喷头的结构一般是柔性组合式，既能适应不同规格的管道，又便利更换维护。

2.节流件：节流件用来调整水流的流量和压力，其直径和节流孔的形状对水流的速度和量起侧紧要作用。

一般选用耐磨损、热稳定性好的材料，以保证长时间的正常使用。

3.膨胀节：膨胀节是用来缓冲水流的冲击力和振动的一种组件，其结构相对较简单，可采纳金属材料制成。

4.涡轮式多级节流装置：多级节流装置采纳锥形节流件和涡轮式节流结构，可有效降低水流的速度和压力，使水流更加稳定，清洗效果更佳。

高压水射流清洗喷嘴的工作原理是将水经过高压泵加压后，通过喷头形成高速、高压水流，通过喷嘴中的节流件、膨胀节和涡轮式多级节流装置掌控水流的流量和压力，实现对锅炉内部管道和构件的清洗。

三、高压水射流清洗喷嘴的结构设计高压水射流清洗喷嘴的结构设计重要涉及喷头的形状和尺寸、节流件的形状和直径、膨胀节的材质和数量以及涡轮式多级节流装置的结构等几个方面。

1.喷头：喷头的内部结构应设计成能适应不同规格管道的柔性组合式，可以依据实际需要更换不同规格的喷头，以提高清洗的效率和削减维护成本。

高压水枪喷头的种类及用途一、引言高压水枪喷头是一种广泛应用于清洗、冲洗、喷淋等领域的设备，其种类繁多。

本文将详细介绍高压水枪喷头的种类及其用途，帮助读者更好地了解和选择合适的高压水枪喷头。

二、高压水枪喷头的种类高压水枪喷头的种类根据其结构、功能以及应用场景的不同，可以分为以下几种：1. 扁平喷头扁平喷头的特点是出水口为长方形，水流扁平而宽广。

这种喷头常用于喷淋、清洗平面、挤干水分等场景，能够广泛地覆盖一定面积。

在清洗工业设备和车辆表面时，扁平喷头具有高效清洗、迅速除尘的优势。

2. 旋转喷头旋转喷头是一种能够产生旋转水流的喷头，常用于清洗角落、管道、排污口等不易清洗的区域。

旋转喷头通过内部的水流动力使喷头自转，形成强大的冲击力和清洗效果。

这种喷头适用于清洗污垢、灰尘等粘附在边角处的地方，具有更好的清洗效果。

3. 高效喷头高效喷头是一种具有突出清洗效果的喷头，它通常采用特殊的结构和设计，能够在不增加水量的情况下提高清洗效果。

高效喷头广泛应用于高难度清洗领域，如工业设备内部、高空建筑表面等。

通过高效喷头的使用，能够更加节约水资源，提高清洗效率。

三、高压水枪喷头的用途高压水枪喷头广泛应用于以下领域：1. 工业清洗在工业生产过程中，设备表面、管道内部等容易受到污垢、油渍等污染。

高压水枪喷头能够以高压水流的形式，快速清洗污垢，保持设备的正常运转。

特殊结构的高效喷头在工业清洗中更能发挥出优势，减少清洗时间和人力成本。

2. 汽车清洗汽车外部容易积聚灰尘、泥污等，传统的清洗方式往往需要大量水量和耗费时间。

而高压水枪喷头能够以较小的水量，通过高压喷射清洗汽车表面，快速而高效地去除污渍，保持汽车外观的清洁。

3. 农业喷灌在农业生产中，灌溉是一项重要的工作。

传统的喷灌方式耗费时间和水资源。

高压水枪喷头可以将水流以更高的压力喷洒到作物上，提供更好的灌溉效果，并能够更好地防治病虫害。

4. 除尘清洗除尘清洗是工业生产中的一项重要工作，也是保持环境清洁的必要手段。

高压清洗机各种类型喷嘴的作用说明随着工业化的不断推动，高压清洗机已经成为了现代生产过程中必不可少的设备之一、高压清洗机可以从根本上提高生产效率，以及节省时间和人力资源。

高压清洗机可以清洗下水道，管道，内壁，以及地面和墙面等等。

高压清洗机的效率和使用寿命常常与喷嘴直接相关，本文将为大家介绍高压清洗机各种类型喷嘴的作用说明，希望对大家有所帮忙。

1. 狭缝型喷嘴狭缝型喷嘴是一种比较常常使用的喷嘴，可以用于处理相对狭小的区域。

该喷嘴可以很便利地调整宽度和速度，使其能够适应不同的清洗任务。

狭缝型喷嘴通常用于清洗墙角、管道和底部板，以及其他空间较小的设备和设施。

2. 旋转型喷嘴旋转型喷嘴是一种特别的喷嘴，可以在使用过程中自动旋转。

这种喷嘴可以将高压水流均匀地分散到要清洗的表面上，使其可以达到更好的清洗效果。

旋转型喷嘴可以用于地面和墙面清洗，以及其他一些需要大面积覆盖的工作。

3. 清洗型喷嘴清洗型喷嘴是一种专门设计用于清洗作业的喷嘴，可以将高压水流直接喷射到污垢或擦垢处，以清洁表面。

清洗型喷嘴在清洗车辆、卡车、船舶等大型设备时效果特别好，具有高效率、规律性和牢靠性。

4. 榜型喷嘴榜型喷嘴是一种专门设计用于喷射扁平水流的喷嘴。

这种喷嘴可用于清洗墙壁和地面，以及其他需要浸泡的表面。

榜型喷嘴通常用于清洁车道，道路，桥梁和其他仿佛的设施和结构。

5. 纯粹喷嘴纯粹喷嘴是一种比较基础的喷嘴，通常被用于清洁那些不需要特别喷嘴的基础清洁任务。

该喷嘴喷出的高压水流可以有效清洁污垢和尘土，但只有在面积较大且没有什么特别清洗需求时才有使用的必要。

6. 旁芯喷嘴旁芯喷嘴是一种可以通过调整喷嘴侧面的缝隙大小来虑泥的喷嘴。

该喷嘴紧要用于沙子、泥沙、泥浆和其他仿佛杂质的清洗。

旁芯喷嘴在清洗砖石、道路、桥梁和其他结构上特别有用。

7. 直通型喷嘴直通型喷嘴是一种比较基础的喷嘴，在使用过程中直接将高压水流喷射出去。

该喷嘴可用于清洗硬质材料，如混凝土、石材、金属等。

高压清洗机原理高压清洗机是一种常见的清洁设备，通过高压水射流来清洗物体表面的污垢。

它采用了一种高压水泵将水加压，并通过特殊的喷嘴将水以高速喷射出来，达到清洗的效果。

高压清洗机的原理可以分为三个主要部分：水泵系统、压力调节系统和喷射系统。

一、水泵系统水泵是高压清洗机的核心部件，它起到将低压水加压的作用。

水泵通常采用活塞或柱塞式结构，通过提供高压力将水推动到喷嘴。

水泵的工作原理是利用压力转换和容积变化来实现。

当活塞或柱塞向前移动时，容积减小，从而使水被压缩并产生高压力。

当活塞或柱塞向后移动时，容积增大，水被吸入水泵中。

通过这样的工作循环，高压水可以不断地被推送出去。

二、压力调节系统高压清洗机需要通过压力调节系统来控制水的压力。

这主要通过调节水泵的工作压力来实现。

压力调节系统通常包括一个调压阀和压力表。

调压阀负责控制水泵的输出压力，通过调整阀门的开启度来改变高压水的压力。

压力表则用于测量高压水的压力，以确保在正常范围内。

通过压力调节系统，用户可以根据实际需要来调整清洗机的工作压力，以适应不同清洗任务的要求。

三、喷射系统喷射系统是高压清洗机的最终输出部分，它包括了喷嘴和连接管路。

高压水从水泵经过压力调节系统后进入喷嘴，然后通过喷嘴的特殊构造以高速喷射出去。

喷嘴通常设计成锥形或扇形，以形成射流。

射流的速度和冲击力取决于喷嘴的形状和喷射的压力。

喷射系统的设计可以根据不同的应用需要进行调整，例如增加旋转喷嘴以增加覆盖面积，或者使用不同的喷嘴来调整喷射的效果。

总结：高压清洗机利用水泵系统将水加压，并通过压力调节系统控制出水压力，最终通过喷射系统以高速喷射出去。

这样的工作原理可以有效地清洁物体表面的污垢，并在工业、汽车维修、建筑等领域得到广泛应用。

通过不断改进和创新，高压清洗机的工作效率和清洁效果将进一步提高，为我们的清洁工作带来更多便利。

高压清洗机喷枪的结构及原理介绍高压清洗机喷枪是高压清洗机的最核心部件之一，是完成清洗任务的关键装置。

本文将对高压清洗机喷枪的结构及原理进行介绍。

一、高压清洗机喷枪的结构高压清洗机喷枪包括手柄、阀门、管道、触发器、喷嘴、密封圈等部分。

下面分别对这些部分进行介绍。

1. 手柄高压清洗机喷枪的手柄通常是由金属或者耐磨材料制成，能够承受肯定的气力以及保持稳定。

手柄的重要作用是承载其他的部件，同时也是人手能够触碰到的部分。

2. 阀门高压清洗机喷枪的阀门通常是由不同材质的金属制成，如黄铜、不锈钢等。

阀门的作用是掌控水流的开关，当喷嘴需要向外喷出高压水流时，阀门会自动打开，使得水流得以通过。

而当需要停止水流时，阀门会自动关闭，从而停止水流。

3. 管道高压清洗机喷枪内部的管道贯穿整个喷枪，并和手柄和阀门连接在一起，同时与清洗机的高压泵相连。

管道重要负责将从清洗机高压泵涌向喷嘴的水流输送到前方。

4. 触发器高压清洗机喷枪的触发器位于手柄上，可以触发阀门的开关，掌控清洗机的开关。

当使用者按下触发器时，喷嘴内的高压水流就会被喷出去，从而进行清洗。

5. 喷嘴高压清洗机喷枪的喷嘴是高压水流喷出的关键组件。

喷嘴部分通常是由陶瓷，塑料，钢铁等材质制成，其形状和透过大小不同影响着高压水流的喷射范围、高度和速度。

喷嘴是喷水的关键，所以必需选择质量良好，符合使用要求的喷嘴。

6. 密封圈高压清洗机喷枪的密封圈位于喷嘴的底部，其作用是保持高压水流通道的密封性，防止水流渗漏。

密封圈的质量和选择对于整体喷枪的使用寿命和安全系数也有很大的影响，必需选择符合标准的密封圈。

二、高压清洗机喷枪的原理高压清洗机的喷枪是利用高压泵供给的高压水流进行定向喷射实现清洗动作的。

整个喷枪系统的运作原理可以这样描述：当使用者按下手柄上的触发器时，喷嘴处便会喷出高速高压的水流。

高压水流从水泵内部流出，经过高压软管及管道输送到喷嘴处，随着阀门的开关而喷出去。

由于水流速度的快速提升，使水流具有强大的冲击和撞击力，从而产生清洗作用。

Ｓｔｒｕｃｔｕｒｅ ａｎｄ ｐａｒａｍ ｅｔｅｒｓ ｏｆ
ｈｉｇｈ ｐｒｅｓｓｕｒｅ ｗａｔｅｒ－ｊｅｔ ｃｌｅａｎｅｒ ｎｏｚｚｌｅｓ
ＬＩＵ Ｔｉｎｇｃｈｅｎｇ，ＦＡＮ Ｘｉａｏｈｏｎｇ，ＬＩＵ Ｙａｈ （Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｂｅｉｊｉｎｇ Ｈｉｇｈ Ｐｒｅｓｓｕｒｅ Ｗａｔｅｒ Ｊｅｔ Ｉｎｓｔｉｔｕｔｅ， Ｂｅｉｊｉｎｇ Ｂｅｉｋｅ ＷｅＳｍｉｌｅ Ｔｅｃｈｎｏｌｏｇ ｙ Ｄｅｖｅｌｏｐｍｅｎｔ Ｃｏ．，Ｌｔｄ．，Ｂｅｉｊｉｎｇ １ ０００８３，Ｃｈｉｎａ）
Ａ ｂｓｔｒａｃｔ：Ｔｈｅ ａｕｔｈｏｒ ａｎａｌｙｓｅｄ ｔｈｅ ｕｓｅ， ｓｔｒｕｃｔｕｒｅ ａｎｄ ｐａｒａｍｅｔｅｒｓ ｏｆ ｎｏｚｚｌｅ ｂａｓｅｄ ｏｎ ｔｈｅ ｒｅｓｅａｒｃｈ ｏｆ
ｈｉｇｈ ｐｒｅｓｓｕｒｅ ｗａｔｅｒ－ｊｅｔ ｎｏｚｚｌｅｓ ａｎｄ ｉｔｓ ａｐｐｌｉｃａｔｉｏｎ ｆｏｒ ｍａｎｙ ｙｅａｒｓ． Ｋｅｙ ｗｏｒｄｓ：ｈｉ【ｇｈ ｐｒｅｓｓｕｒｅ ｗａｔｅｒ ｊｅｔ；ｃｌａｅｎｅｒ；ｎｏｚｚｌｅ；ｓｔｒ ｕｃｔｕｒｅ
一
～
＿
攀 篓
图 ２ 平 面旋 转喷 头
清 洗 世 界
第 ９期
径 大小选 用大 直径清洗 用 喷头或 小 直径 清洗 用 喷头 （如图 ３和图 ４所示 ）。再 如 ，在 容器 清洗 时 ，应选 择 专用 的容器 清洗 喷头 （如 图 ５所 示 ） 。 ２．２ 清洗 喷嘴结构 参数分 析
为 了提高 高 压 水射 流 清 洗 作 业 的有 用 功 率 ，在 合 理 匹配 系统 每一 个 部 件 的 同时 ，必 须设 计 出最 佳 喷 嘴 ，使 之与 系统 匹配 。因为 ，喷嘴 是 高压水 射流 清 洗设 备对外 做功 的最 直 接 执行 元 件 ，喷嘴 的优 劣 直 接影 响高压水 射 流清洗设 备 的性 能及 清洗 效 果 。高 压水射 流清洗 技术 是通过 高压 水发 生 装置使 常压状 态下 的水变 成 高压 水 （根 据 不 同用 途 使用 压 力 范 围 很大 ，一 般在 ３０～３８０ＭＰａ），经 过 控 制 系统 ，最后 通 过特制喷嘴喷出能量高度集 中、速度非常快的水射 流，作用在被清洗物表面上 ，进而实现清洗作业。因

高压水射 流 清洗 技术 由于 其介 质 水 来 源 容 易 ， 无 污染 ， 且其技 术经济 性合理 ， 在 国 内外 的工 业 清 故 洗、 市政 工程清 洗 和 民 用管 道 清洗 等领 域 中获得 空
前 广泛 的应用 。
１ １ 喷嘴 ．
喷 嘴是 具有一 定孔 径和 孔形并 将 高压 水转 变成 水 射流 的单 元体 。它也 是将 柱塞泵 的压力 能转 变成
Ｓ ｌｓ ｉｇｅ ｕｐ ｎ ｆ ｉｈｐ ｅｓ ｒ ｔｒ ｊｔ ｐａｈｎ ｑ ｉｍｅ ｔｏ ｇ ｒｓｕ ｅｗａｅ － ｅ ｈ
Ｃ Ｅ ｕａ Ｈ Ｎ Ｙ ｆｎ
（ ｅ ｉｇＨ ｎ ｂ ｏ ｇＷａ ｒ ｊｔ ｌ ｎｎ ｅｈ ｏ ｇ ｏ ， ｔ． Ｂ ｉｎ ０ ０ ３ Ｃ ｉａ Ｂ ｉｎ ｅｇ ｉ ｎ ｔ － ｅ Ｃｅ ｉｇＴ ｃ ｎｌ ｙＣ ． Ｌｄ ， ｅ ｉｇ１０ ８ ， ｈｎ ） ｊ ｔ ｅ ａ ｏ ｊ
产 。清 洗系统 的核 心技 术 是 喷射 枪 具 ， 即清 洗 系统 的执行机 构 。 图 １ 喷嘴
由于喷 嘴具 有 特定 的孔形 、 孔径 和孔 向， 故进 入
喷嘴之前的水称高压水 ， 它保持泵特有的静压力 ， 通
１ 喷射 枪具 结 构 与功 能
喷射枪具主要包括喷嘴、 喷头和喷枪三部分。
水射 流高速 动能 的基本元 件 。如图 １ 所示 。
高压 水 射 流清 洗 系统 说起 来 也 很 简单 ， 主要 它 包括 高压水 发 生 系统 —— 柱塞 式 高 压 水泵 ， 行 工 执
作机构——喷射枪具 ， 输送系统——高压胶 管和控
制 系统—— 控制 阀组 几 大 部件 。其 中高 压 水 泵 、 高 压 胶管在 我 国已有 很 多 专业 厂 家 专 门供 应 ， 于其 至 动力机 械—— 柴 油 机 和 电机 更 有 成 熟 厂 家 专 门 生

高压水枪喷头的种类及用途一、前言高压水枪喷头是一种常见的清洗工具，其主要作用是利用高压水流将污垢和杂物从表面清除。

随着科技的不断发展，高压水枪喷头的种类也越来越多，本文将对常见的高压水枪喷头进行分类介绍，并详细阐述其用途。

二、分类介绍1. 扁平型喷头扁平型喷头是一种常见的高压水枪喷头，其外形为扁平状，可以在清洗表面时形成宽而平稳的水流。

扁平型喷头通常用于清洗大面积的地面和墙壁，能够快速有效地清除污垢和杂物。

2. 旋转型喷头旋转型喷头是一种特殊的高压水枪喷头，其主要特点是能够在使用时自动旋转。

旋转型喷头通常用于清洗管道和排水系统等需要强力冲刷的地方，能够快速有效地冲刷污垢和堵塞物。

3. 角度可调节型喷头角度可调节型喷头是一种灵活性较强的高压水枪喷头，其主要特点是喷头可以根据需要进行角度调整。

角度可调节型喷头通常用于清洗不同形状和大小的表面，能够快速有效地清除污垢和杂物。

4. 泡沫型喷头泡沫型喷头是一种特殊的高压水枪喷头，其主要作用是在清洗时将泡沫液和高压水混合使用。

泡沫型喷头通常用于清洗汽车、家具等表面，能够快速有效地去除污渍并且具有保护表面的作用。

5. 高压水切割型喷头高压水切割型喷头是一种特殊的高压水枪喷头，其主要作用是利用高压水流进行切割。

高压水切割型喷头通常用于切割金属、混凝土等材料，能够快速有效地完成工作。

三、应用领域1. 汽车清洗汽车清洗是高压水枪喷头最常见的应用领域之一。

在汽车清洗中，扁平型和角度可调节型喷头通常被广泛使用。

扁平型喷头可以快速有效地清洗车身表面和轮毂等大面积区域，而角度可调节型喷头则可以清洗车轮和其他难以到达的区域。

2. 地面清洗地面清洗是高压水枪喷头的另一个常见应用领域。

在地面清洗中，扁平型喷头通常被广泛使用。

扁平型喷头可以快速有效地清洗大面积的地面和墙壁，能够快速去除污垢和杂物。

3. 管道清洗管道清洗是高压水枪喷头的另一个重要应用领域。

在管道清洗中，旋转型喷头通常被广泛使用。

高压水射流清洗技术近年来，高压水射流清洗技术发展很快，在石油、化工、电力、冶金等工业部门中得到广泛的应用。

它可以用于清洗容器，如高压釜、反应器、冷却塔、贮罐、槽车等；也可用于清洗各种设备、管道、煤气管线及换热器；还可用于清洗船舶上积附的海洋社会那怪物和水垢、铁垢、各种涂层、混凝土、树脂层、颜料、橡胶、石膏、塑料等，其清洗效果颇佳。

高压水射流不影响环境，效率高，容易满足清洗要求。

1、高压水射流清洗原理及特点高压水射流清洗原理是用高压泵打出高压水，并使其经管子到达喷嘴再把高压低流速的水转换为低压高流速的射流；然后射流以其很高的冲击动能，连续不断地作用在被清洗表面，从而使垢物脱落，达到清洗目的。

高压水射流清洗与传统的水射流冲洗、机械方式清洗、化学清洗相比，具有以下优点：1）若选择适当的压力等级，高压水射流清洗不会损伤被清洗设备的基体；2）高压水射流清洗是用普通自来水于高速度下的冲刷清洗，所以它不污染环境，不腐蚀设备，不会造成任何机械损伤，清洗效率高，节省能源，还可除去用化学清洗难溶或不能溶的特殊垢；3）洗后的设备和零件，不能进行洁净处理；4）能在环境恶劣的场合进行清洗；5）易于实现机械化、自动化、便于数字程控；6）节省能源，清洗效率高，成本低。

2.、高压水射流清洗装置结构高压水射流清洗装置称为高压水射流清洗剂，主要由高压柱塞泵、动力部分、喷嘴、高压软管及工作附件等组成。

3、高压水射流清洗过程中几个主要参数的确定1）工作压力确定高压水射流清洗的工作压力应根据垢性质合理选择。

高压水射流清洗压力等级：低压0.5~20Mpa 高压140~400Mpa中压20~70Mpa 超高压＞400Mpa高压水射流清洗常用的压力位2~35Mpa，水流量20~100L/min，在这样的范围之内，所耗费功率为3~15KW；大多数的清洗作业都可使用70Mpa以内的水射流来完成；只有极少数结渣作业要用到270Mpa。

剥层材料与压力对照如下：剥层材料与压力对照高压水射流清洗工程清洗设备压力、流量联系2）实际流量确定喷射时的实际流量一般取决于原始的额定流量：U=√2P/ρ式中，U为流量，m/s；P为工作压力，Mpa;ρ为液流密度，kg/m³。

压力：Mpa流量:L/min 泵输出功率=压力*流量/60（kW） 配套电机功率=压力*流量/50 （kW ）
配套发动机功率=压力*流量/39 （ kW） 配套发电机功率=3倍电机功率 （kW
随着中国和世界的高压水射流技术发展的20年，见证
了中国喷射设备各行各业由高压产品到超高压产品、由小
功率机组到大功率机组、由通用成套设备到专用成套设备、
设备选型时需要考虑的技术问题 影响水射流
清洗机清洗效果的参数分析 ƒ 泵输出压力：与射流打击力成线性关系 ƒ 泵输出流量：与射流打击力有较大影响 ƒ 高压管内径：对压力降有直接影响，对 射流打击力有间接影响 ƒ 高压管长度：对压力降有直接影响，对 射流打击力有间接影响 ƒ 喷嘴的直径：对射流打击力有很大影响 ，存在最佳喷嘴直径 ƒ 射流的靶距：对射流打击力有很大影响 ，存在最佳靶距
高压水射流清洗工作压力选择十分重要，既要考虑在除掉 附着物同时不损伤基
体表面，还要考虑清洗压力对射流特性的影响，因此驱动 压力等级是设计任何水射 流工艺系统的主要参数，下面
的水射流压力等级是世界水射流界普遍认可的划分方 法。 低压 0.5-20 Mpa 中压 20-70 MPa 高压 70-140 MPa 超高压 140 MPa以上 机械力、热力、化学力
对于重油垢、干涸的油脂垢、沥青垢的清洗； 北方地区冬天设备、管道的解 冻，应选用蒸
气清洗机。因为145℃的高温蒸气足以将重油 垢、干涸的油脂 垢、沥青垢彻底融化，大大
提高其流动性，降低附着力，然后依靠 24kg/cm2 的高压将其自基体表面冲刷下来。 ƒ 对于极难清洗的热交换器散热管内的坚 硬水垢、锅炉内的水垢，应选用压力 为
垢分散成许多微粒；清洗剂泡沫作用，能把裹着油垢脱离 物体浮到水表面被射 流冲掉。而热力又加速了上述过程， 十分容易清洗干净。这是物理清洗与化学清洗 联手的典型清洗技术。 高压水射流清洗机的组成

射流 断面直 径 用 ｄ 表 示 。核 心 段 射 流 可 作 热交 换 器等 设备坚 硬结 垢 物 破 碎 和剥 离 使 用 ； 实 段 射 流 密 主要 作管道 中机械 堵塞 物和杂 质 混合 物 的击 落和 清
洗 而用 ； 散段 射 流 由于 冲击 力低 只 能用 于 建 筑 物 发 和设 备表 面的油 污及尘 埃 的清洁工 作 了。
Ｋｅ ｏ ｄ ：ｉ —ｒｓｕｅｗ ｔ — ｔ ｎ ｚ ｅ ｒｓ ｒ ｅｅｇ ； ｅｈ ｎｃｌ ｎｒ ； ｈｎ ｅ ｙｗ ｒ ｓｈｇ ｐｅｓｒ ａ ｒ ｅ； ｏｚ ；ｐｅｓ ｅ ｎ ｒ ｍ ｃａ ｉ ｅ ｈ ｅｊ ｌ ｕ ｙ ａ ｅ ｇ ｃ ａｇ ｙ
高压 水 射 流清 洗 系统
高 水射 流清洗 系统 如 图 １ 示 。它 由高压 水 所
杂质 混合物 ， 过 喷 射 水 流 和 管底 自然 水 流 组成 的 通
“ 冲刷 水流 ” 冲运 到井 口， 以排 出管 道之 外 。 完成 上述 工作 要 求 ， 射 流 喷嘴 必 须 具 备 三个 水 条件 。 喷嘴入 口处要 有 足 够 大 的静 水 压 强 ； 同时要 有足 够 的流 动 水 量 ； 另外 ， 喷 嘴 必 须 进 行 精 心选 对 型、 精确设 计 和精 密制 作 ， 以确 保能 量合 理转 化 和射
ｃ ａ ｉａ ｎ ｒ ｙ ｃ ｎ ｃ ａ ｇ ｎ ｏ ｔｅ ｔ ｉ ｇ ｃｅ ｎ ｎ ｉ ｔ ａ ｈｎ ｒ ｓ ｕ ｅ ｅ ｅ ｇ ． Ｉ ｉ ｈ ｎ ｒ ｈ ｎｃ ｌｅ ｅ ｇ ａ ｈ ｎ ｅ ｉ ｔ ｈ ｈ ｎ ｌ ａ ｉ ｇ ｄ ｒ ｗｉｈ ｍ ｃ ｉｅ ｐ ｅ ｓ ｒ ｎ ｒ ｙ ｔ ｓｔ ｅ ｅ ｅ ｇ ｔ ｙ ｃ ｒｉ ｒａ ｈ ａ ｉ ａ ｒｅ ｔｔ ｅ ｓ ｍｅ ｔｍｅ，ａ ｄ ｔ ｅ ｄ ｌ ｅｙ ｃ ｒｙ ｎ ｕ ｈ ａｉ ｕ ｎ ｒ ｇ ｃ ｎ ｉｇ Ｃｏ ｂｎ ｔ ｎ ｏ ｎ ｈ ｅ ｉ ｒ ａ ｒ ｉ ｇ ｏ ｔｔ ｅ ｖ ｒｏ ｓｅ ｅ ｇ ｈａ ｇｎ ． ｖ ｙ ｍ ｉａ ｉ ｆ ｏ ｅａ ｌ ｘ ｍｐ ｅ，ｉ ｔｏ ｕ ｅ ｈ ｏ ｚｅ ｔ ｅ ｅ ｅ ｇ ｏ ｖ ｒｉｎ ｐ ｏ ｅ ｓａ ｄ ｅ ｅ ｇ ｔ ｉａｉｎ ｎ ｒ ｄ ｃ ｄ ｔｅ ｎ ｚ ｌ ｈ ｎ ｒｙ ｃ ｎ ｅ ｓｏ ｒ ｃ ｓ ｎ ｎ ｒ ｕ ｉ ｚ ｔｏ ． ｙ ｌ

创有高压清洗机喷枪的喷嘴结构形式的不同
可以把喷枪分为以下四种，它们分别是：集束喷枪、平衡喷枪、长喷枪、短喷枪。

下面就为大家介绍一下它们的具体用途。

(一)集束喷枪，为了进行大面积的清洗，可以使创有喷嘴安置在圆柱端面上，也可以将扇形喷嘴依次排列在一段直管上，这样产生的多结束射流,清洗设备，就增大了清洗的覆盖面积。

(二)平衡喷枪，这是一种无后力喷枪，非常适合立面高位清洗作业。

(三)长喷枪，顾名思义,高压清洗机，其构造比较大，除了一般的刚性长喷枪之外，喷头固定在内经是4.8-25.4米的柔性喷杆或刚性喷杆还可以和喷枪联合使用。

(四)短喷枪，显而易见，其构造小巧玲珑，可依据不同的清洗物体，任意调控成
所需要的射流，这种喷枪可以根据冲击力的大小喷出三种射流，它们分别是；软雾、硬雾和冲击水柱。

软雾射流的射程能达半米范围之内，其冲击力有些微弱，适合用来清洗承压较小的物体和玻璃，然而冲击水柱的有效射程竟然可以达12米之多，其冲击力度很大，可以用来清洗粘结较硬的表面污垢。

硬物射流的射程可在半米和十二米之间根据需要调节，可以用来清洗汽车外壳和建筑物表面以及能够承受一定压力的其他物体。

在创有喷雾净化具体的运用中，高压清洗机操作人员可以根据不同的需要，来选择不同的喷枪来进行清洗作业，其工作效率自然就会大大提高许多。
