医用中心吸引系统、医用中心供氧系统产品技术

医用中心吸引系统的标准主要由国家药监局主管，并包括了以下部分：
- 《医用吸引设备第1部分：电动吸引设备》：这个标准规定了电动医用与手术吸引设备的安全和性能要求。

- 《医用吸引设备第2部分：人工驱动吸引设备》：这个标准规定了用于咽部吸引的人工驱动吸引设备的安全和性能要求。

- 《医用吸引设备第3部分：以真空或正压源为动力的吸引设备》：这个标准规定了以真空或正压源为动力的吸引设备的安全和性能要求。

此外，还有一项指导和规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作的标准，其主要目的是帮助审评人员理解和掌握该类产品的原理/机理、结构、性能、预期用途等内容，把握技术审评工作基本要求和尺度，对产品安全性、有效性作出系统评价。

这些标准旨在保证医用中心吸引系统的运行的准确性、可靠性和安全性，从而保障患者安全，同时也可以提供准确的参考数据用于医用中心吸引系统的运行管理。

在实施过程中，应密切关注相关法规的变化，以确认申报产品是否符合法规要求。

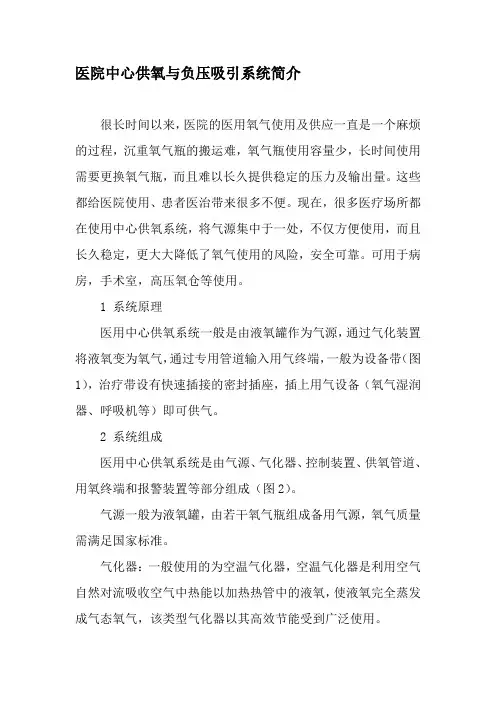

医院中心供氧与负压吸引系统简介很长时间以来，医院的医用氧气使用及供应一直是一个麻烦的过程，沉重氧气瓶的搬运难，氧气瓶使用容量少，长时间使用需要更换氧气瓶，而且难以长久提供稳定的压力及输出量。

这些都给医院使用、患者医治带来很多不便。

现在，很多医疗场所都在使用中心供氧系统，将气源集中于一处，不仅方便使用，而且长久稳定，更大大降低了氧气使用的风险，安全可靠。

可用于病房，手术室，高压氧仓等使用。

1 系统原理医用中心供氧系统一般是由液氧罐作为气源，通过气化装置将液氧变为氧气，通过专用管道输入用气终端，一般为设备带（图1），治疗带设有快速插接的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供气。

2 系统组成医用中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端和报警装置等部分组成（图2）。

气源一般为液氧罐，由若干氧气瓶组成备用气源，氧气质量需满足国家标准。

气化器：一般使用的为空温气化器，空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧，使液氧完全蒸发成气态氧气，该类型气化器以其高效节能受到广泛使用。

控制装置包括切换装置、阀门、减压、稳压装置和压力表、压力报警器等。

减压装置：由于直接从气化器输入管道中的氧气压力（一般在0.6～1.0MPa）比大多使用科室实际需要的氧气压力（一般在0.35～0.6MPa）高，氧气由供氧管道到达各科室后需要有减压装置将压力降低，以适应实际使用需要。

供氧管道从控制装置出口开始通过管道输送至各使用终端，一般由铜管、铝管、不锈钢制成。

3 终端终端一般大多连接设备带，设备带上设有氧气插拔式自封快速接头，接头可连接氧气湿化器、呼吸机等，方便快捷且多元化使用。

移动式终端由输送管道连接软管使用。

可在房间内自由移动，适合手术室、ICU、NICU等。

吊塔式终端有升降式和固定式两种，一般由屋顶固定吊下，配备有氧气、麻醉气体等各种气源，以及各种电源接口，适合手术室、ICU、NICU等。

医用中心吸引系统、医用中心供氧系统产品技术审评规范（2016年版）（征求意见稿）本规范旨在指导和规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，帮助审评人员理解和掌握该类产品原理/机理、结构、性能、预期用途等内容，把握技术审评工作基本要求和尺度，对产品安全性、有效性作出系统评价。

本规范所确定的核心内容是在目前的科技认识水平和现有产品技术基础上形成的。

因此，审评人员应注意其适宜性，密切关注适用标准及相关技术的最新进展，考虑产品的更新和变化。

本规范不作为法规强制执行，不包括行政审批要求。

但是，审评人员需密切关注相关法规的变化，以确认申报产品是否符合法规要求。

一、适用范围本规范适用于医用中心吸引系统、医用中心供氧系统。

《医疗器械分类目录》中管理类别为Ⅱ类，分类代号为6856。

二、技术审查要点（一）产品名称的要求根据《医疗器械分类目录》，产品名称为医用中心吸引系统、医用中心供氧系统。

（二）产品的结构组成1.中心吸引系统（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头组成。

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。

（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或一般接头)，插入(或连接)防止液体倒流吸引装置等。

2.中心供氧系统（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

（4）终端由快速接头插座(或一般气体接头)，可插入(或连接)氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。

医用中心供氧系统说明书一、产品基本信息咱这个医用中心供氧系统啊，那可是医院里超重要的设备呢。

它就像一个氧气大管家，能给医院里各个需要氧气的地方提供氧气。

这系统是由好多部分组成的，像氧气源、供氧管道、阀门、终端设备啥的。

氧气源就是产生氧气的地方，就像氧气的小工厂，源源不断地制造氧气。

供氧管道呢，就像小血管一样，把氧气输送到各个角落。

阀门就负责控制氧气的流量和方向，而终端设备就是最后把氧气送到病人身边的东西，像吸氧管之类的。

二、技术参数规格这医用中心供氧系统的技术参数可不少呢。

氧气的流量有一定的范围，具体多少得看医院的需求和系统的设计。

压力也有要求，不能太高也不能太低，得刚刚好，这样才能安全又有效地把氧气送到病人那里。

还有纯度，那氧气纯度必须得达到医用的标准，这样才能保证病人吸到的是干净、有效的氧气。

供氧的能力也是个重要参数，就是它能同时给多少个病人提供足够的氧气。

三、使用范围与方法使用范围嘛，那肯定是在医院里啦，不管是病房、手术室还是急救室，只要有病人需要吸氧，这系统就派上用场了。

使用方法也不难。

对于医护人员来说，他们要先检查供氧系统是不是正常运行，然后把吸氧管之类的终端设备连接好给病人。

病人呢，就只要按照医护人员的指示，正常呼吸就好啦。

就像把氧气当成一种特殊的空气吸进去就行啦。

四、安全注意事项安全可是大事哦！首先，这供氧系统周围不能有明火，氧气遇到明火那可就危险了，就像一个小炸弹一样。

其次，要定期检查供氧管道有没有泄漏，要是有泄漏，氧气跑出来可不好，不仅浪费资源，还可能造成安全隐患。

还有啊，这系统的维护一定要由专业人员来做，可不能随便让人乱搞，不然很容易出问题的。

五、安装与调试步骤安装的时候呢，要先找好合适的地方放氧气源，这个地方得通风良好，安全可靠。

然后把供氧管道按照设计好的路线铺设好，要注意管道之间的连接要紧密，不能有缝隙。

阀门也要安装在合适的位置，方便控制。

安装好之后就是调试啦。

要先慢慢打开氧气源，看看管道里的压力是不是正常，流量是不是符合要求。

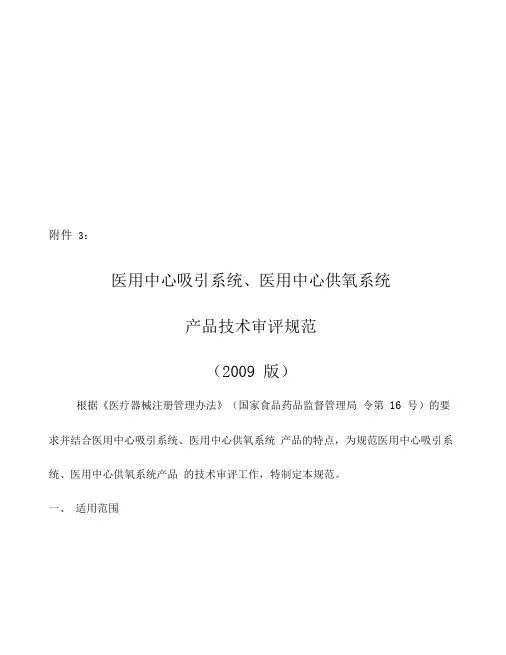

附件3：医用中心吸引系统、医用中心供氧系统产品技术审评规范（2009 版）根据《医疗器械注册管理办法》（国家食品药品监督管理局令第16 号）的要求并结合医用中心吸引系统、医用中心供氧系统产品的特点，为规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，特制定本规范。

一、适用范围本规范所适用的产品范围为二类医疗器械产品医用中心吸引系统、医用中心供氧系统（II-6856）。

二、技术审查要点（一）产品名称的要求产品名称为：医用中心吸引系统、医用中心供氧系统（二）产品工作原理1.医用中心吸引系统。

医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。

2.医用中心供氧系统。

医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处，提供医疗使用。

（三）产品的结构组成1.中心吸引系统（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头等组成。

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。

（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头（或一般接头），插入（或连接）防止液体倒流吸引装置等。

2.中心供氧系统（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

（4）终端由快速接头插座（或一般气体接头），可插入（或连接）氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。

医用中心吸引系统、医用中心供氧系统产品技术审评规范医用中心吸引系统、医用中心供氧系统产品技术审评规范（2009版）按照《医疗器械注册治理方法》（国家食品药品监督治理局令第16号）的要求并结合医用中心吸引系统、医用中心供氧系统产品的特点，为规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，特制定本规范。

适用范畴本规范所适用的产品范畴为二类医疗器械产品医用中心吸引系统、医用中心供氧系统(II-6856)。

技术审查要点产品名称的要求产品名称为：医用中心吸引系统、医用中心供氧系统产品工作原理1.医用中心吸引系统。

医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。

2.医用中心供氧系统。

医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处，提供医疗使用。

产品的结构组成1.中心吸引系统（1）中心吸引系统要紧由中心吸引站、管道、阀门及终端插头等组成。

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空外表等设备组成的独立操作间。

（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或一样接头)，插入(或连接)防止液体倒流吸引装置等。

2.中心供氧系统（1）中心供氧系统要紧由中心供氧站、管道、阀门及终端送氧插头等组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、外表和切换装置等器件组成。

（4）终端由快速接头插座(或一样气体接头)，可插入(或连接)氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。

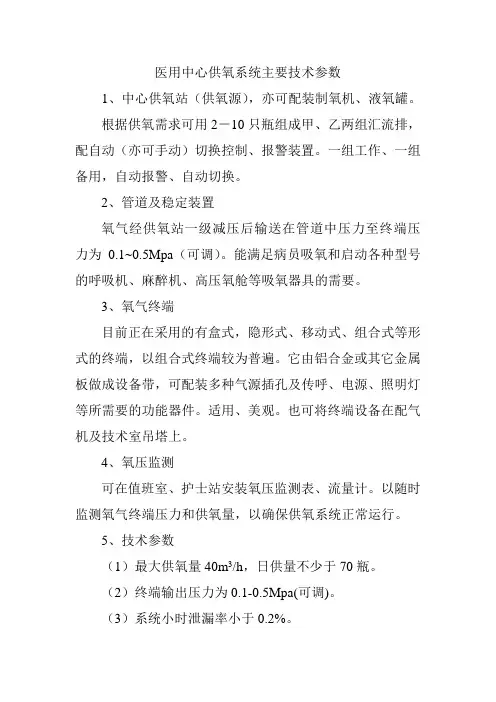

医用中心供氧系统主要技术参数1、中心供氧站（供氧源），亦可配装制氧机、液氧罐。

根据供氧需求可用2－10只瓶组成甲、乙两组汇流排，配自动（亦可手动）切换控制、报警装置。

一组工作、一组备用，自动报警、自动切换。

2、管道及稳定装置氧气经供氧站一级减压后输送在管道中压力至终端压力为0.1~0.5Mpa（可调）。

能满足病员吸氧和启动各种型号的呼吸机、麻醉机、高压氧舱等吸氧器具的需要。

3、氧气终端目前正在采用的有盒式，隐形式、移动式、组合式等形式的终端，以组合式终端较为普遍。

它由铝合金或其它金属板做成设备带，可配装多种气源插孔及传呼、电源、照明灯等所需要的功能器件。

适用、美观。

也可将终端设备在配气机及技术室吊塔上。

4、氧压监测可在值班室、护士站安装氧压监测表、流量计。

以随时监测氧气终端压力和供氧量，以确保供氧系统正常运行。

5、技术参数（1）最大供氧量40m3/h，日供量不少于70瓶。

（2）终端输出压力为0.1-0.5Mpa(可调)。

（3）系统小时泄漏率小于0.2%。

医用中心吸引系统主要技术参数1、中心吸引站由2台真空泵、罐和汽水分离器，并配有控制柜、电磁阀、管道及附件组成。

两台真空泵一台工作，一台备用，自动（亦可手动）切换。

正常运行时若真空罐内负压值低于5000毫米汞柱时，真空泵即自动停机；若低于300毫米汞柱时便自动启动（启、闭负压值可据用压要求调整；启、闭形式可自动也可手动）。

2、吸引终端吸引终端安装在需要各类负压吸引的部位，装有插拔式自动快速接头，接头出口接负压瓶。

3、负压监测与氧压监测表安装在相同位置，组成监测盒以监控负压值。

4、技术参数（1）最大抽气量6m3/min。

（2）终端负压值为：－300——500毫米汞柱（可调）。

（3）系统小时泄漏率不大于1%。

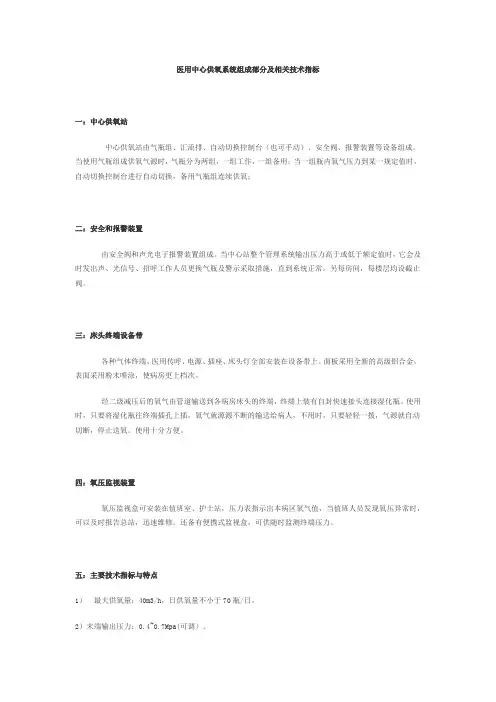

医用中心供氧系统组成部分及相关技术指标一：中心供氧站中心供氧站由气瓶组、汇流排、自动切换控制台（也可手动）、安全阀、报警装置等设备组成。

当使用气瓶组成供氧气源时，气瓶分为两组，一组工作，一组备用；当一组瓶内氧气压力到某一规定值时，自动切换控制台进行自动切换，备用气瓶组连续供氧；二：安全和报警装置由安全阀和声光电子报警装置组成。

当中心站整个管理系统输出压力高于或低于额定值时，它会及时发出声、光信号、招呼工作人员更换气瓶及警示采取措施，直到系统正常。

另每房间，每楼层均设截止阀。

三：床头终端设备带各种气体终端、医用传呼、电源、插座、床头灯全部安装在设备带上。

面板采用全新的高级铝合金，表面采用粉末喷涂，使病房更上档次。

经二级减压后的氧气由管道输送到各病房床头的终端，终端上装有自封快速接头连接湿化瓶。

使用时，只要将湿化瓶往终端插孔上插，氧气就源源不断的输送给病人，不用时，只要轻轻一拨，气源就自动切断，停止送氧。

使用十分方便。

四：氧压监视装置氧压监视盒可安装在值班室、护士站，压力表指示出本病区氧气值，当值班人员发现氧压异常时，可以及时报告总站，迅速维修。

还备有便携式监视盒，可供随时监测终端压力。

五：主要技术指标与特点1）最大供氧量：40m3/h，日供氧量不小于70瓶/日。

2）末端输出压力：0.4~0.7Mpa(可调）。

3）系统小时漏率不大于0.2%。

4）病床终端数量不限，不论终端多少均满足终端压力、流量要求。

5）氧气瓶组自动切换、声光报警。

也可另接液氧互配装置。

6）终端用插拨式自封快速接头，操作方便可靠。

7）主要设备采用双路设计，可以不停气进行检修和维修。

六：与传统使用的氧气瓶供氧相比，中心供氧系统有如下优点1）高压气瓶不进入病房，因而病房卫生、整洁、安全。

2）不需要再将气瓶搬上搬下，减轻了医护人员的劳动强度。

3）供氧压力稳定，流量充足，操作简便，病人使用方便。

4）改善了手术室的卫生环境与工作环境，手术用氧方便卫生。

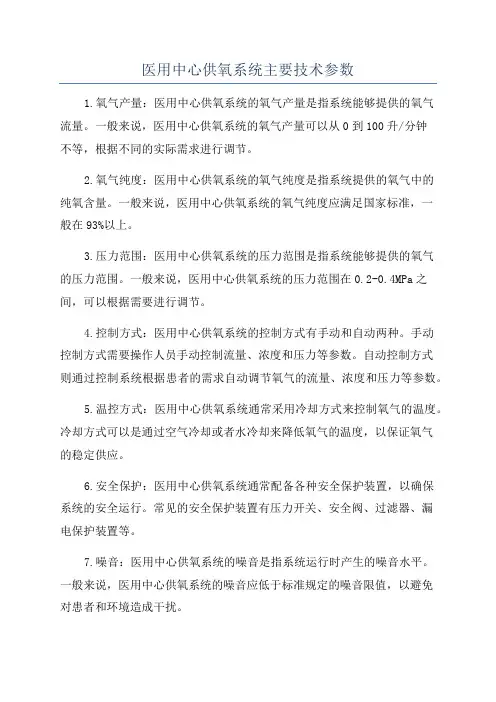

医用中心供氧系统主要技术参数1.氧气产量：医用中心供氧系统的氧气产量是指系统能够提供的氧气流量。

一般来说，医用中心供氧系统的氧气产量可以从0到100升/分钟不等，根据不同的实际需求进行调节。

2.氧气纯度：医用中心供氧系统的氧气纯度是指系统提供的氧气中的纯氧含量。

一般来说，医用中心供氧系统的氧气纯度应满足国家标准，一般在93%以上。

3.压力范围：医用中心供氧系统的压力范围是指系统能够提供的氧气的压力范围。

一般来说，医用中心供氧系统的压力范围在0.2-0.4MPa之间，可以根据需要进行调节。

4.控制方式：医用中心供氧系统的控制方式有手动和自动两种。

手动控制方式需要操作人员手动控制流量、浓度和压力等参数。

自动控制方式则通过控制系统根据患者的需求自动调节氧气的流量、浓度和压力等参数。

5.温控方式：医用中心供氧系统通常采用冷却方式来控制氧气的温度。

冷却方式可以是通过空气冷却或者水冷却来降低氧气的温度，以保证氧气的稳定供应。

6.安全保护：医用中心供氧系统通常配备各种安全保护装置，以确保系统的安全运行。

常见的安全保护装置有压力开关、安全阀、过滤器、漏电保护装置等。

7.噪音：医用中心供氧系统的噪音是指系统运行时产生的噪音水平。

一般来说，医用中心供氧系统的噪音应低于标准规定的噪音限值，以避免对患者和环境造成干扰。

8.抗干扰性：医用中心供氧系统具有一定的抗干扰能力，可以防止外界干扰对系统的影响。

例如，系统应具备抗电磁辐射的能力，以防止其他电子设备对系统的干扰。

9.储氧能力：医用中心供氧系统可以配备储氧设备，以确保氧气的持续供应。

储氧设备可以是气瓶、液氧罐或者分子筛等。

10.管道系统：医用中心供氧系统的管道系统是系统中的重要组成部分。

管道系统通常由高强度的不锈钢管或者铜管组成，可以承受高压气体的运输。

总而言之，医用中心供氧系统的主要技术参数包括氧气产量、氧气纯度、压力范围、控制方式、温控方式、安全保护、噪音、抗干扰性、储氧能力和管道系统等。

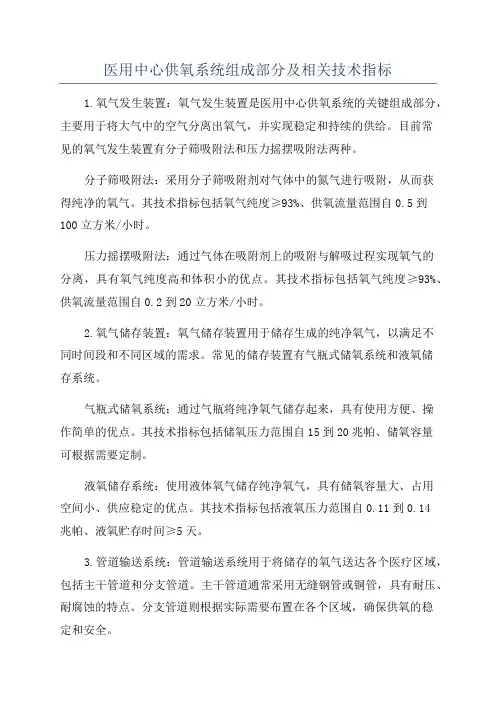

医用中心供氧系统组成部分及相关技术指标1.氧气发生装置：氧气发生装置是医用中心供氧系统的关键组成部分，主要用于将大气中的空气分离出氧气，并实现稳定和持续的供给。

目前常见的氧气发生装置有分子筛吸附法和压力摇摆吸附法两种。

分子筛吸附法：采用分子筛吸附剂对气体中的氮气进行吸附，从而获得纯净的氧气。

其技术指标包括氧气纯度≥93%、供氧流量范围自0.5到100立方米/小时。

压力摇摆吸附法：通过气体在吸附剂上的吸附与解吸过程实现氧气的分离，具有氧气纯度高和体积小的优点。

其技术指标包括氧气纯度≥93%、供氧流量范围自0.2到20立方米/小时。

2.氧气储存装置：氧气储存装置用于储存生成的纯净氧气，以满足不同时间段和不同区域的需求。

常见的储存装置有气瓶式储氧系统和液氧储存系统。

气瓶式储氧系统：通过气瓶将纯净氧气储存起来，具有使用方便、操作简单的优点。

其技术指标包括储氧压力范围自15到20兆帕、储氧容量可根据需要定制。

液氧储存系统：使用液体氧气储存纯净氧气，具有储氧容量大、占用空间小、供应稳定的优点。

其技术指标包括液氧压力范围自0.11到0.14兆帕、液氧贮存时间≥5天。

3.管道输送系统：管道输送系统用于将储存的氧气送达各个医疗区域，包括主干管道和分支管道。

主干管道通常采用无缝钢管或铜管，具有耐压、耐腐蚀的特点。

分支管道则根据实际需要布置在各个区域，确保供氧的稳定和安全。

4.终端设备：终端设备用于将氧气输送至患者呼吸，常见的有氧气流量调节器、氧气头罩、鼻导管、面罩等。

这些设备中，氧气流量调节器可根据需要调整供氧流量大小，以确保患者的氧气吸入量符合医生的要求。

总结来说，医用中心供氧系统的核心是氧气发生装置和氧气储存装置，其它的管道输送系统和终端设备则是为了将纯净氧气送达给患者使用。

技术指标则包括氧气纯度、供氧流量、储氧压力、储氧容量等，这些指标需要根据具体的医疗需求进行选择和设计。

医用中心供氧系统的稳定性和安全性对于医院的正常运行和患者的治疗至关重要。

医用中心供氧系列1.产品原理：医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室和各个病房的终端处，提供医疗使用。

2.结构组成（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。

制氧机供氧由制氧机、储气装置、管道及报警装置等组成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。

（4）终端由快速接头插座（或一般气体接头），可插入（或连接）氧气在、湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成医用负压吸引系统概述负压吸引系统主要由中心吸引站、管道、阀门及终端等设备组成，其中真空吸引机房为独立操作间。

负压吸引系统的负压源是由负压吸引机房的真空机组通过抽吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各类病房终端处产生引力，利用真空技术吸除病人体内的痰、血、脓及其他污染物，它一般与中心供氧系统配套安装。

系统组成1.真空吸引站一般由两台水环式真空泵，一个真空罐，电磁阀、水电分离器、电器控制箱、连接管道、蝶阀及截止阀等组成，他们均安装在吸引泵房内。

2.吸引管道：总管与支气管采用镀锌管，进入病房后，采用紫铜管，固定在综合设备罩上，并与气体终端阀门（气头）相连接。

3.气体终端连接头（插拔式快速接头）：平时处于密封状态，当插入吸引瓶时，气体中段自动打开，产生负压。

4.吸引器（瓶）属独立设备，容积为1-5升，当使用时，将吸引瓶插入对应的插孔口，就可是瓶中产生负压。

工作特点该装置自第一次启动后，全部运行过程可以实现全自动控制。

其工作过程中，真空系统内各处的真空度始终在其允许范围内上下波动，其波动范围可根据用户要求进行调整。

【导读】医用中心制氧系统是一种医疗设备，主要用于在医疗机构中为患者提供高浓度的氧气。

该产品通过将空气中的氧气分离出来，并去除其他成分，以产生纯净的氧气供应给患者使用。

医用中心制氧系统分类根据不同的设计和功能，医用中心制氧系统可以分为以下几类：1.吸附剂型制氧系统：这种系统使用吸附剂材料，如分子筛，在压力变化下吸附和释放氧气。

它通常包括两个吸附罐，一个用于吸附氧气，另一个用于再生和释放氧气，以实现连续供氧。

2.膜分离型制氧系统：这种系统使用特殊的膜材料，通过膜的选择性透气性分离空气中的氮气和氧气。

它可以连续地将氮气排出，从而提供纯净的氧气供应。

3.压缩分子筛型制氧系统：这种系统利用分子筛材料吸附氮气，然后通过变压吸附（PSA）技术释放出纯氧。

它具有高效节能、操作简便等特点。

医疗中心制氧系统简介医疗中心制氧系统是一种中心供氧系统。

它由两个系统组成：氧气制备系统和氧气供应系统。

该系统以氧气制备系统为核心（也可理解为氧源），通过氧气供应管道向各床或气体终端分散氧气，以满足医疗技术的氧气需求。

事实上，医院对氧气有很多需求，如普通病房、重症监护病房、高压氧舱、普通手术室、腹腔手术室、胸脑手术室等。

除单独使用外，医用氧还可与麻醉、镇痛、药物雾化等其他医用气体混合。

医用中心制氧系统用途1.慢性呼吸系统疾病：医用中心制氧系统广泛应用于慢性阻塞性肺疾病（COPD）、肺纤维化、支气管哮喘等患者的治疗。

它可以提供长期稳定的氧气供应，改善患者的生活质量。

2.后康复：在手术后，患者可能需要额外的氧气供应来帮助恢复。

医用中心制氧系统可以满足术后患者的氧气需求，促进伤口愈合和康复。

3.血管疾病：对于心脏病、冠心病等心血管疾病患者，医用中心制氧系统可以提供充足的氧气供应，减轻心脏负担，改善心肺功能。

4.中毒及窒息救治：医用中心制氧系统也可用于中毒或窒息等紧急救治情况。

它能够迅速提供高浓度氧气，增加患者的氧气摄入量，以减轻症状并保护生命。

医用中心供氧系统主要技术参数医用中心供氧系统是一种重要的医疗设备，用于为医疗机构提供安全可靠的氧气供应。

主要包括压缩空气系统、液化空气系统、分离空气系统、纯化空气系统、储气系统、送气系统等几个主要组成部分。

下面将详细介绍医用中心供氧系统的主要技术参数。

1.压缩空气系统：压缩空气系统是医用中心供氧系统的核心组成部分，提供压缩空气以满足液化空气系统和分离空气系统的需求。

主要技术参数包括：-压缩机类型：常见的有滑片式压缩机和螺杆式压缩机，其中螺杆式压缩机具有高效节能的特点。

-压缩机功率：根据医院的氧气消耗量和设备的规模来确定，一般以千瓦为单位。

-压缩机排气量：单位时间内压缩机排出的气体体积，一般以升/分钟为单位。

-压缩机噪音：由于医院环境对噪音的要求较高，压缩空气系统的噪音水平应该低于标准规定。

2.液化空气系统：液化空气系统用于将压缩空气转化为液态氧气，以便储存和使用。

主要技术参数包括：-液化空气装置类型：常见的有贮液式液化空气装置和增温式液化空气装置。

-液化空气装置功率：根据医院的氧气需求量和液化装置的规模来确定，一般以千瓦为单位。

-液化空气流量：单位时间内液化空气装置产出的液态氧气流量，一般以升/小时为单位。

-液化空气温度：液化空气的温度应控制在合适的范围内，以确保液态氧气的品质。

3.分离空气系统：分离空气系统用于将压缩空气中的各种成分分离出来，得到高纯度的氧气。

主要技术参数包括：-分离空气装置类型：常见的有冷压吸附式分离空气装置和膜式分离空气装置，其中膜式分离空气装置具有体积小、结构简单等优点。

-分离空气装置功率：根据医院的氧气需求量和分离装置的规模来确定，一般以千瓦为单位。

-分离空气流量：单位时间内分离空气装置产出的氧气流量，一般以升/小时为单位。

-氧气纯度：分离空气装置的设计要求是能够产生高于93%的氧气纯度。

4.纯化空气系统：纯化空气系统用于除去氧气中的杂质，得到纯净的医用氧气。

主要技术参数包括：-纯化空气装置类型：常见的有吸附式纯化空气装置和膜式纯化空气装置。

医用中心吸引系统适用范围：适用于医用中心吸引。

1. 1无型号。

1.2 产品的系统组成中心吸引系统主要由中心吸引站、管道、阀门及终端插头组成。

1.2.1 中心吸引站是由真空泵机组、真空容器、各级检测、报警系统、水环器、排污罐、电控柜和真空仪表等设备组成的独立操作间。

1.2.2 终端接头：患者端的接头采用吸引快速接头，插入（或连接）防止液体倒流吸引装置。

2.1吸引系统2.1.1 吸引系统负压在大气环境下不高于 0. 02 MPa(150mmHg),不低于0.07MPa（525 mmHg），并能在该范围内任意调节。

2.1.2 吸引系统应有良好的密封性，当负压到达0.07MPa 时，因泄漏引起的增压率平均每小时不得超过1.8%。

2.1.3 医院各病区及各手术室应装有精度不低于1.5级的真空表。

2.2 中心吸引站2.2.1 吸引系统必须确保管内压力在任何情况下不能高于环境压力。

2.2.2 吸引系统中的真空容器，应符合国家劳动部颁发的《压力容器安全技术监察规程》和GB150的要求。

2.2.3 真空泵机组应有备用，当工作泵发生故障时备用真空泵机组应能自动起动，以保证吸引系统正常工作。

2.2.4 中心吸引站应有报警装置，当负压值高于0.019 MPa(140mmHg)或低于0.073 MPa(550mmHg)时，在55dB（A）噪音环境下，在 1.5m范围内应听到声报警和看到红色的光报警。

2.2.5 放置水环泵及其他需要水的真空泵的地面，必须有排水槽。

2.2.6 由排气口所排出的空气，每立方米细菌数量不得超过500个。

2.2.7 中心吸引站室内噪音不超过80 dB（A），室外不超过60 dB（A）。

2.2.8 吸引系统应有可靠的接地装置，接地电阻应小于10Ω。

2.2.9 电控柜的绝缘电阻值不小于2MΩ。

2.3 管道2.3.1 材料吸引管道材料可采用镀锌钢管、铜管和不锈钢管。

镀锌钢管应符合GB3091的要求；铜管应符合GB1527的要求；不锈钢管应符合GB2270的要求。

医用中心吸引系统适用范围：适用于医用中心吸引。

1.1 规格型号ACM-YQ201.2 划分说明2.1 吸引系统2.1.1 吸引系统负压在大气环境下不高于0.02MPa(150mmHg)，不低于0.07MPa(525mmHg)，并能在该范围内任意调节。

2.1.2 吸引系统应有良好的密封性，当负压到达0.07MPa时，因泄漏引起的增压率平均每小时不得超过1.8% 。

2.1.3 医院各病区及各手术室应装有精度不低于1.5级的真空表。

2.2 中心吸引站2.2.1 吸引系统必须确保管内压力在任何情况下不能高于环境压力。

2.2.2 吸引系统中的真空容器，应符合国家劳动部颁发的《压力容器安全技术监察规程》和GB150的要求。

2.2.3 真空泵机组应有备用，当工作泵发生故障时备用真空泵机组应能自动起动，以保证吸引系统正常工作。

2.2.4 中心吸引站应有报警装置，当负压值高于O.019MPa(140mmHg)或低于0.073MPa(550mmHg)时，在55dB(A)噪音环境下，在1.5m范围内应听到声报警和看到红色的光报警。

2.2.5 放置水环泵及其他需要水的真空泵的地面，必须有排水槽。

2.2.6 由排气口所排出的空气，每立方米细菌数量不得超过500个。

2.2.7 中心吸引站室内噪音不超过80 dB(A)，室外不超过60 dB(A)。

2.2.8 吸引系统应有可靠的接地装置，接地电阻应小于10Ω。

2.2.9 电控柜的绝缘电阻值不小于2 MΩ。

2.3 管道2.3.1 材料吸引管道材料可采用镀锌钢管、铜管和不锈钢管。

镀锌钢管应符合GB 3091的要求；铜管应符合GB 1527的要求；不锈钢管应符合GB 2270的要求。

2.3.2 敷设2.3.2.1 吸引管道穿过墙壁或地板时，应敷设在套管内。

2.3.2.2 在管道的适当位置设支承，支承间距见表1 。

表12.4 终端2.4.1 终端采用快速接头(或一般接头) ，吸引快速接头应区别其他快速接头。

制氧机技术参数一、医用中心吸引系统技术要求：1、中心吸引系统由油环式真空泵(含进气过滤器)、单向阀、集污罐（带视镜）、除菌过滤器、压力传感器、电接点压力表、304无缝不锈钢管、医用负压排气消毒处理系统、控制电箱、电源电缆线、信号控制线、管道管件及安装辅材等组成。

▲2、采用一用一备双机组配置，单台抽气量≥100m³/hr，正常工作时，一台真空泵即可满足使用，当工作泵发生故障时，备用真空泵机组应能自动启动，以保证吸引系统正常工作。

3、全自动工作方式，无须专人值守，能根据医院的实际用气量的要求逐台启动或停止各机组的运行，各机组之间交替跟踪启动，互为备用，方便医院管理。

同时设有手动控制系统，在突发情况下可采用转换至该状态下紧急启动运行。

4、吸引系统必须确保管内压力在任何情况下，不能高于环境压力。

吸引系统负压保持在-0.02Mpa ～ -0.07Mpa之间，并能在该范围内任意调节。

5、吸引系统应有可靠的接地，接地电阻应小于10欧姆。

6、自动电气控制系统应具有可视化故障提醒功能，运行数据存储、查询功能，具有过流、电机反转等故障保护功能。

7、具有标准协议的数据通讯接口，便于设备的远程监控管理。

8、医用中心吸引系统（非牙科）配置清单及规格技术要求：二、分子筛制氧主机技术要求数量：一台▲1、要求为原装整机进口产品。

▲2、单机额定制氧量≥15m³/hr，产氧浓度≥93%±3，空气进气压力≥6barg，氧气输出压力：45-65psig(可调，无需配置增压机及后平衡罐即可满足)，氧气露点温度低于或等于:-50℃，以上技术参数必须提供原厂技术参数表。

3、采用专用可编程控制器，对所有运行参数进行控制处理，并能在中央控制室的监控计算机上显示运行状态和进行远程操作。

▲4、出具进口制氧主机分子筛吸附器生产厂家在国内获得的《特种设备制造许可证》（复印件加盖投标人公章）。

▲5、具有进口制氧主机的合法入关证明，提供本次投标制氧主机机型以往办理的报关单、原产地证及进口《检验报告》（单机额定制氧量≥15m³/h）。

医用中心吸引系统医用中心供氧系统产品技术审评规范医用中心吸引系统、医用中心供氧系统产品技术审评规范（2009版）根据《医疗器械注册管理办法》（国家食品药品监督管理局令第16号）的要求并结合医用中心吸引系统、医用中心供氧系统产品的特点，为规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，特制定本规范。

一、适用范围本规范所适用的产品范围为二类医疗器械产品医用中心吸引系统、医用中心供氧系统(II-6856)。

二、技术审查要点(一)产品名称的要求产品名称之：医用中心吸引系统、医用中心供氧系统(二)产品工作原理1.医用中心吸引系统。

医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室与各个病房的终端处产生吸力，提供医疗使用。

2.医用中心供氧系统。

医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置与管道输送到手术室、抢救室、治疗室与各个病房的终端处，提供医疗使用。

(三)产品的结构构成1.中心吸引系统（1）中心吸引系统要紧由中心吸引站、管道、阀门及终端插头等构成。

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜与真空仪表等设备构成的独立操作间。

（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或者通常接头)，插入(或者连接)防止液体倒流吸引装置等。

2.中心供氧系统（1）中心供氧系统要紧由中心供氧站、管道、阀门及终端送氧插头等构成。

（2）中心供氧站为集中存放医院氧气气源的建筑物。

供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或者联合供氧。

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置与安全阀（或者释压阀）等构成。

液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等构成。

制氧机供氧由制氧机、储气装置、管道及报警装置等构成。

（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表与切换装置等器件构成。

{技术规范标准}医用中心吸引系统医用中心供氧系统产品技术审评规范一、引言医用中心吸引系统是医疗机构中用于吸引病人呼气、分泌物等的装置，并通过供氧系统为病人提供氧气。

为了确保医用中心吸引系统能够正常运行，保障病人安全，减少医疗事故发生，制定本技术审评规范。

二、适用范围本技术审评规范适用于医用中心吸引系统及其相关产品的技术审评，包括吸引系统本体、供氧系统以及相关附属设备和配件等。

三、技术要求1.医用中心吸引系统应具备稳定可靠的吸引性能，能够有效吸引病人呼气、分泌物等残留物质。

2.医用中心吸引系统的吸引管路应具备良好的耐磨性和耐化学腐蚀性，且易于清洁和消毒。

3.医用中心吸引系统的吸引管路应具备合理的长度和弯曲度，便于操作和使用。

4.医用中心吸引系统的供氧系统应具备稳定的氧气供应能力，能够按需提供不同浓度的氧气。

5.医用中心吸引系统的供氧系统应具备可靠的供氧安全保护机制，能够及时发现和处理供氧异常情况。

6.医用中心吸引系统的供氧系统应具备合理的氧气供应管路布置，便于连接各种氧气供应设备和吸引系统本体。

7.医用中心吸引系统的相关附属设备和配件应符合相关国家标准和规定，能够与吸引系统本体和供氧系统配套使用。

8.医用中心吸引系统的操作界面和指示灯应设计合理，便于操作和观察。

9.医用中心吸引系统的电气安全要求应符合相关标准和规定，且具备过载保护和漏电保护等功能。

10.医用中心吸引系统的材质和工艺应符合相关卫生标准和规定，无毒无害，易于清洁和消毒。

四、检测方法1.对医用中心吸引系统的吸引性能进行评估，包括吸引流量、吸引压力等指标的测量。

2.对医用中心吸引系统的耐磨性和耐化学腐蚀性进行测试，评估其材质的耐久性。

3.对医用中心吸引系统的供氧性能进行评估，包括氧气供应量、供氧浓度等指标的测量。

4.对医用中心吸引系统的供氧安全保护机制进行测试，包括氧气压力异常、流量异常等情况下的应急处理能力评估。

5.对医用中心吸引系统的电气安全进行测试，包括过载保护、漏电保护等功能的检验。
