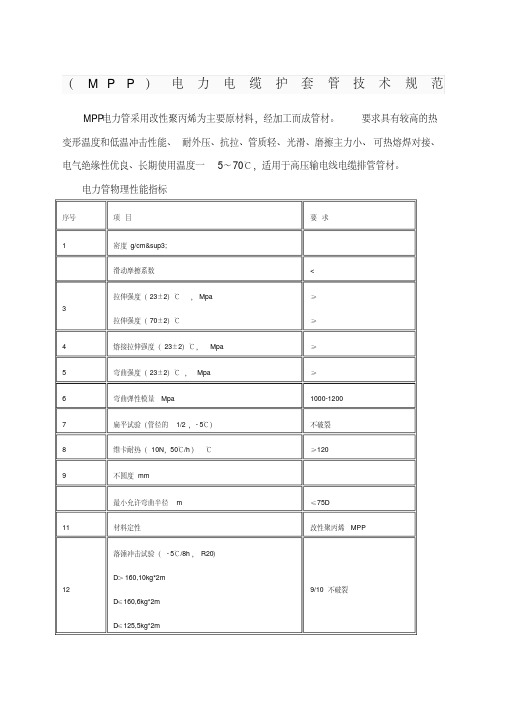

（M P P）电力电缆护套管技术规范MPP电力管采用改性聚丙烯为主要原材料，经加工而成管材。
要求具有较高的热变形温度和低温冲击性能、耐外压、抗拉、管质轻、光滑、磨擦主力小、可热熔焊对接、电气绝缘性优良、长期使用温度一5～70℃，适用于高压输电线电缆排管管材。
电力管物理性能指标序号项目要求1 密度 g/cm³滑动摩擦系数<3拉伸强度（23±2）℃， Mpa拉伸强度（70±2）℃≥ ≥4 熔接拉伸强度（23±2）℃， Mpa ≥5 弯曲强度（23±2）℃，Mpa ≥6 弯曲弹性模量 Mpa 1000-12007 扁平试验（管径的1/2，-5℃）不破裂8 维卡耐热（10N，50℃/h）℃≥1209 不圆度 mm最小允许弯曲半径 m ≤75D11 材料定性改性聚丙烯MPP12 落锤冲击试验（-5℃/8h，R20）D＞160,10kg*2mD≤160,6kg*2mD≤125,5kg*2m9/10不破裂2.产品技术要求项目要求环钢度／(KN／m2)SN4 ≥４环钢度／(KN／m2)SN8 ≥８冲击性能(TIR)／％≤10环柔性试样圆滑，无反向弯曲，无破裂，两壁无脱开烘箱试验无气泡，无分层，无开裂蠕变比率≤４3.规格所对应环刚度产品名称规格型号-壁厚mm 对应环刚度kN/m2MPP管225-20 ≥28MPP管225-18 ≥26MPP管225-16 ≥24MPP管200-20 ≥30MPP管200-18 ≥28MPP管200-16 ≥25MPP管200-14 ≥22MPP管200-12 ≥20MPP管180-12 ≥18MPP管180-10 ≥16MPP管168-12 ≥20MPP管160-10 ≥18MPP管110-10 ≥22MPP管110-7 ≥19。

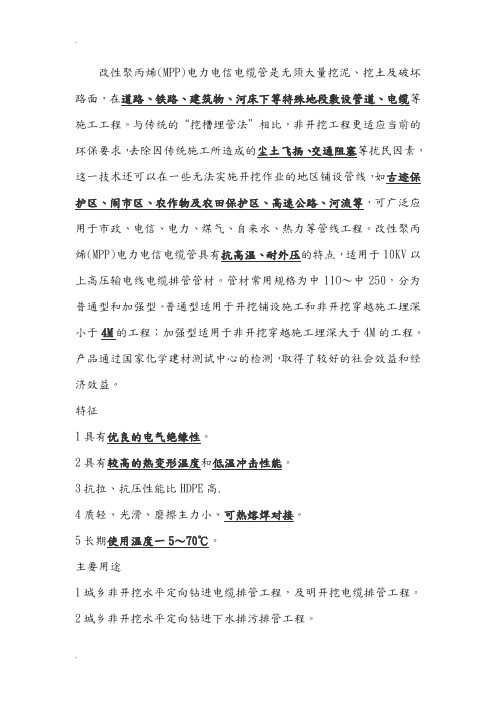

改性聚丙烯(MPP)电力电信电缆管是无须大量挖泥、挖土及破坏施工工程。
与传统的“挖槽埋管法”相比，非开挖工程更适应当前的用于市政、电信、电力、煤气、自来水、热力等管线工程。
改性聚丙上高压输电线电缆排管管材。
管材常用规格为中11O～中250，分为普通型和加强型。
普通型适用于开挖铺设施工和非开挖穿越施工埋深产品通过国家化学建材测试中心的检测，取得了较好的社会效益和经济效益。
特征3抗拉、抗压性能比HDPE高.主要用途1城乡非开挖水平定向钻进电缆排管工程，及明开挖电缆排管工程。
2城乡非开挖水平定向钻进下水排污排管工程。
3工业废水排放工程。
施工须知1管材运输、施工过程中严禁任意抛摔、撞击、刻划、曝晒。
3加工温度、时间、压力、视气候状况作相应调整。
护套管是一种电缆上常用的绝缘保护热缩套管，这类产品主要材质为PE，经过辐照交联和加热扩这两个工艺，具有热收缩功能，收缩比为3:1左右，口径从50-350mm不等。
可用作电缆附件中的热缩护套、外护套，以及外层绝缘防水护套管。
电缆套管：CPVC 或PVC-C 通称氯化聚乙烯，由聚氯乙烯（ PVC ）树脂氯化改性制得，是一种新型工程塑料。
该产品为白色或桔黄色无味、无臭、无毒的疏松颗粒或粉末。
PVC-C高压电力电缆护套管是以聚氯乙烯和氯化聚氯乙烯为主要材料加入稳定剂、填料、润滑剂、改性剂及助剂，经搅拌、过筛、挤出成型的工艺流程加工而成，是一种新型的电力电缆护套管。
产品具有耐高温、不易老化、使用寿命长和优异的电气绝缘性能、耐化学腐蚀性能、重量轻、施工方便等特点，在国电力工程施工中有非常广阔的应用前景。
管材长度一般为6米,如需要其它长度、管径及厚度可洽谈定做，管材一般为桔色。
产品特点：高优良的电气绝缘性能、阻燃性能，耐高温、不易老化、耐腐蚀性，具有较高的热变形温度和耐低温冲击性能。
阻燃性能好，空气中不会燃烧。
壁光滑平整，壁摩擦系数小，刚性好,韧性佳。
重量轻、连接方便、施工快捷。
MPP波纹管简介一、MPP单壁波纹管1、产品概述：MPP波纹管是以聚丙烯为主要原料，采用复合增强性配方和成型工艺制成的新型结构壁管道，具有结构新颖、强度高、耐温性能好、施工简便和节省费用等一系列优点。
质量可靠，节约成本、重量轻、环刚度高、施工便捷，在同等条件下，MPP单壁波纹管只需要较薄的管壁就可以满足要求，于同规格环刚度要求的MPP实壁管相比要节省40%-70%的材料费用。
2、性能：（1）嵌入式橡胶密封圈卡扣连接，防脱落和密封性能好。
（2）耐热、耐磨、电气绝缘，同时在较高的温度下仍然可以保持良好的抗外压能力，适合用作高压电力线路的护套管。
（3）内壁弧形波纹结构，与电缆点接触，穿缆性能好。
（4）耐拉耐压，刚柔并济，弯曲半径大具有更强的抗拉伸、抗外压和较好的柔韧性能。
连接方式内径公称外径环刚度公称长度（长度）Φ100 Φ140SN16直接圈6000mmΦ125 Φ150SN20SN25或卡箍9000mm12000mmΦ150Φ180Φ170 Φ210Φ200Φ240二、MPP双壁波纹管1、产品概述：本厂品适用于电力、电缆和通信光缆的埋地保护。
优良的环刚度，采用优化的波形结构，配合特殊的改性材料，管材环刚度高，并且韧性好，可在一定范围内任意弯曲；采用耐热性好及导热性好的改性材料，管材维卡温度高，环段热压缩力高；管材的内壁光滑平实，与电缆的接触面小，有利于穿缆；管材重量轻，有利于提高施工进度；密封性好，可采用密封圈卡扣式连接。
2、性能：（1）抗压能力强，外壁呈波纹状，大大增强了管材的环刚度，从而增强了管道对土壤的抗外压力，在这个方面，MPP波纹管要大大优于其它管材。
（2）施工便捷。
由于MPP波纹管的质量轻，搬运和连接都很方便，维护工作也比较容易。
（3）工程造价低。
波纹管的管壁即使较薄，也能满足对符合力的要求，所以它与同材质的其他管材相比能够节约一半以前的原料。
（4）使用寿命长。
在不受阳光紫外线照射的情况下能够使用50年以上。

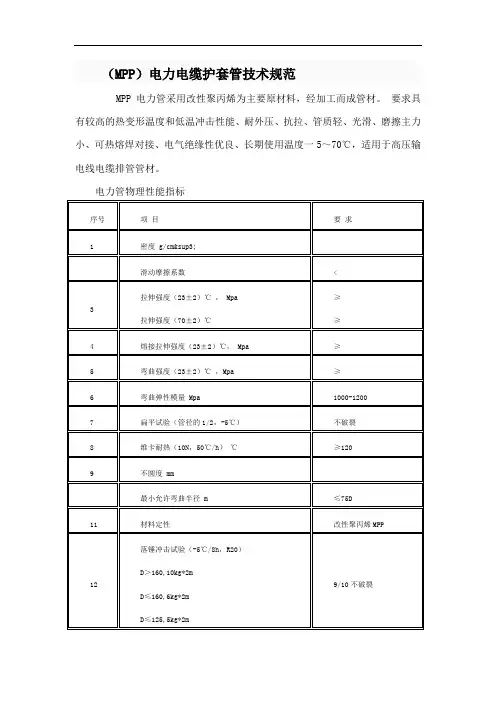

（M P P）电力电缆护套管技术规范MPP电力管采用改性聚丙烯为主要原材料，经加工而成管材。
要求具有较高的热变形温度和低温冲击性能、耐外压、抗拉、管质轻、光滑、磨擦主力小、可热熔焊对接、电气绝缘性优良、长期使用温度一5～70℃，适用于高压输电线电缆排管管材。
电力管物理性能指标序号项目要求1 密度 g/cm³滑动摩擦系数<3拉伸强度（23±2）℃， Mpa拉伸强度（70±2）℃≥ ≥4 熔接拉伸强度（23±2）℃， Mpa ≥5 弯曲强度（23±2）℃，Mpa ≥6 弯曲弹性模量 Mpa 1000-12007 扁平试验（管径的1/2，-5℃）不破裂8 维卡耐热（10N，50℃/h）℃≥1209 不圆度 mm最小允许弯曲半径 m ≤75D11 材料定性改性聚丙烯MPP12 落锤冲击试验（-5℃/8h，R20）D＞160,10kg*2mD≤160,6kg*2mD≤125,5kg*2m9/10不破裂2.产品技术要求项目要求环钢度／(KN／m2)SN4 ≥４环钢度／(KN／m2)SN8 ≥８冲击性能(TIR)／％≤10环柔性试样圆滑，无反向弯曲，无破裂，两壁无脱开烘箱试验无气泡，无分层，无开裂蠕变比率≤４3.规格所对应环刚度产品名称规格型号-壁厚mm 对应环刚度kN/m2MPP管225-20 ≥28MPP管225-18 ≥26MPP管225-16 ≥24MPP管200-20 ≥30MPP管200-18 ≥28MPP管200-16 ≥25MPP管200-14 ≥22MPP管200-12 ≥20MPP管180-12 ≥18MPP管180-10 ≥16MPP管168-12 ≥20MPP管160-10 ≥18MPP管110-10 ≥22MPP管110-7 ≥19。

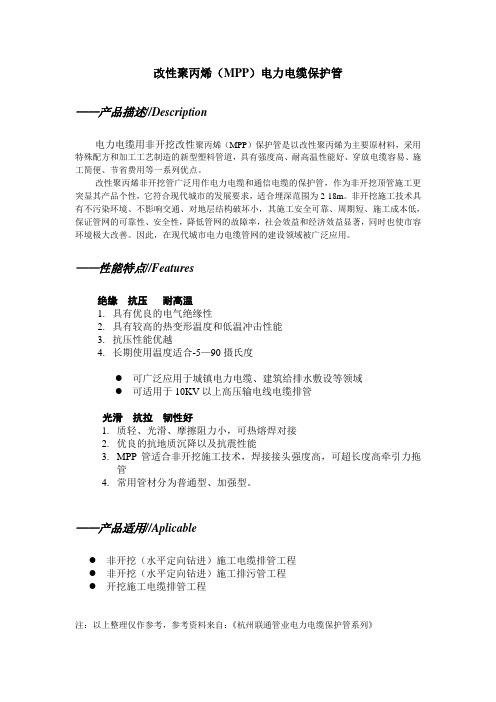

改性聚丙烯（MPP）电力电缆保护管
——产品描述//Description
电力电缆用非开挖改性聚丙烯（MPP）保护管是以改性聚丙烯为主要原材料，采用特殊配方和加工工艺制造的新型塑料管道，具有强度高、耐高温性能好、穿放电缆容易、施工简便、节省费用等一系列优点。
改性聚丙烯非开挖管广泛用作电力电缆和通信电缆的保护管，作为非开挖顶管施工更突显其产品个性，它符合现代城市的发展要求，适合埋深范围为2-18m。
非开挖施工技术具有不污染环境、不影响交通、对地层结构破坏小，其施工安全可靠、周期短、施工成本低，保证管网的可靠性、安全性，降低管网的故障率，社会效益和经济效益显著，同时也使市容环境极大改善。
因此，在现代城市电力电缆管网的建设领域被广泛应用。
——性能特点//Features
绝缘抗压耐高温
1.具有优良的电气绝缘性
2.具有较高的热变形温度和低温冲击性能
3.抗压性能优越
4.长期使用温度适合-5—90摄氏度
●可广泛应用于城镇电力电缆、建筑给排水敷设等领域
●可适用于10KV以上高压输电线电缆排管
光滑抗拉韧性好
1.质轻、光滑、摩擦阻力小，可热熔焊对接
2.优良的抗地质沉降以及抗震性能
3.MPP管适合非开挖施工技术，焊接接头强度高，可超长度高牵引力拖
管
4.常用管材分为普通型、加强型。
——产品适用//Aplicable
●非开挖（水平定向钻进）施工电缆排管工程
●非开挖（水平定向钻进）施工排污管工程
●开挖施工电缆排管工程
注：以上整理仅作参考，参考资料来自：《杭州联通管业电力电缆保护管系列》。
MPP电缆保护管技术性能的的详细描述
一、埋地式高压电力电缆用改性聚丙烯管材(M-PP)管材性能特点。
二、埋地式高压电力电缆用改性聚丙烯管材M-PP高压电力电缆护套管，是一种有改性聚丙烯为主要原料制成的新型管材，它符合现代城市的发展要求，社会效益与经济效益非常显著，应用范围很广，其明显优势为：
1、适合深埋在2－18米的范围。
拉伸弯曲强度广泛应用与非开挖铺管技术具有不污染环境、不影响交通的明显特征。
2、对地层结构破坏小、施工安全可靠、周期短、无需运输和堆放工程废土。
3、有良好的抗拉、抗压性能和卓越的耐腐蚀性能。
4、具有较高的热变型温度和低温冲击性能，维卡温度≥120，完全满足电力电缆的正常运行温度。
5、质轻、内外壁光滑、摩擦力阻力小，可热熔焊对接，密封性能好。
6、良好的电气绝缘性能，提高电缆供电工作中安全系数。
三、埋地式高压电力电缆用改性聚丙烯管材(M-PP)技术性能：
1、颜色：埋地式高压电力电缆用改性聚丙烯(M-PP)管颜色为桔红色。
2、外观：管材内外壁应光滑平整，不允许有气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷且色泽基本一致，管端面应切割平整并与管轴线垂直，端面应平滑，无毛刺。
3、规格尺寸: 管材长度一般为（9000±10）mm，也可由供需双方商定。
4. 力学性能：
管材的环片热压缩力参考值（kN）
管材的主要物理力学性能。
改性聚丙烯（MPP）电力电缆保护管
——产品描述//Description
电力电缆用非开挖改性聚丙烯（MPP）保护管是以改性聚丙烯为主要原材料，采用特殊配方和加工工艺制造的新型塑料管道，具有强度高、耐高温性能好、穿放电缆容易、施工简便、节省费用等一系列优点。
改性聚丙烯非开挖管广泛用作电力电缆和通信电缆的保护管，作为非开挖顶管施工更突显其产品个性，它符合现代城市的发展要求，适合埋深范围为2-18m。
非开挖施工技术具有不污染环境、不影响交通、对地层结构破坏小，其施工安全可靠、周期短、施工成本低，保证管网的可靠性、安全性，降低管网的故障率，社会效益和经济效益显著，同时也使市容环境极大改善。
因此，在现代城市电力电缆管网的建设领域被广泛应用。
——性能特点//Features
绝缘抗压耐高温
1.具有优良的电气绝缘性
2.具有较高的热变形温度和低温冲击性能
3.抗压性能优越
4.长期使用温度适合-5—90摄氏度
●可广泛应用于城镇电力电缆、建筑给排水敷设等领域
●可适用于10KV以上高压输电线电缆排管
光滑抗拉韧性好
1.质轻、光滑、摩擦阻力小，可热熔焊对接
2.优良的抗地质沉降以及抗震性能
3.MPP管适合非开挖施工技术，焊接接头强度高，可超长度高牵引力拖
管
4.常用管材分为普通型、加强型。
——产品适用//Aplicable
●非开挖（水平定向钻进）施工电缆排管工程
●非开挖（水平定向钻进）施工排污管工程
●开挖施工电缆排管工程
注：以上整理仅作参考，参考资料来自：《杭州联通管业电力电缆保护管系列》。
