常见的MPP电力管规格

电力电缆保护管常规尺寸来源：杭州通都实业有限公司网址：◆CPVC电力常用规格（单位：mm）公称外径(mm) 壁厚(mm) 有效长度50 2.5 6000mm50 3.0 6000mm50 5.0 6000mm63 3.0 6000mm63 5.0 6000mm75 3.0 6000mm75 5.0 6000mm90 3.0 6000mm90 4.0 6000mm90 5.0 6000mm110 3.0 6000mm110 4.2 6000mm110 5.0 6000mm125 5.0 6000mm125 8.0 6000mm150 4.0 6000mm150 5.0 6000mm156 3.0 6000mm160 3.2 6000mm160 4.2 6000mm160 4.5 6000mm160 5.0 6000mm162 6.0 6000mm167 5.0 6000mm167 8.0 6000mm167 7.0 6000mm167 8.5 6000mm181 3.0 6000mm181 7.0 6000mm200 3.9 6000mm200 5.0 6000mm200 7.0 6000mm200 8.0 6000mm200 10.0 6000mm216 8.0 6000mm250 10.0 6000mm315 7.0 6000mm说明以上cpvc管规格型号，当客户有特殊要求时，经供需双方协商认可后，通都管业也可生产其它规格的导管。

热烈欢迎广大客户选用通都管业生产的cpvc高压电力电缆保护管，并希望客户在实际运用中提宝贵意见，以便通都管业的产品能不断改进和更新，期盼我们能为城市电网改造作出贡献。

◆MPP电力管常用规格型号（单位：mm）（1）普通型规格外径内径壁厚常用长度Φ110110 98 5 6000、9000、13000Φ160160 144 8 6000、9000、13000Φ180180 156 12 6000、9000、13000Φ200200 174 13 6000、9000、13000Φ225225 195 15 6000、9000、13000Φ250250 220 15 6000、9000、13000（2）加强型规格外径内径壁厚常用长度Φ110110 96 7 6000、9000、13000Φ160160 140 10 6000、9000、13000Φ180180 150 15 6000、9000、13000Φ200200 168 16 6000、9000、13000Φ225225 189 18 6000、9000、13000Φ250250 214 18 6000、9000、13000◆mpp单壁波纹管规格产品规格等级（ID）平均外径/mm 平均内径/mm 配套管枕配套管堵φ100I120 100 φ123φ100管堵φ100II120 100 φ123φ100管堵φ150I178 150 φ180 φ150管堵φ150II178 150 φ180φ150管堵φ175 I210 175 φ213φ175管堵φI75II210 175 φ213φ175管堵φ200I240 200 φ243φ200管堵φ200II240 200 φ243φ200管堵备注：①φ100，150，175为主推规格。

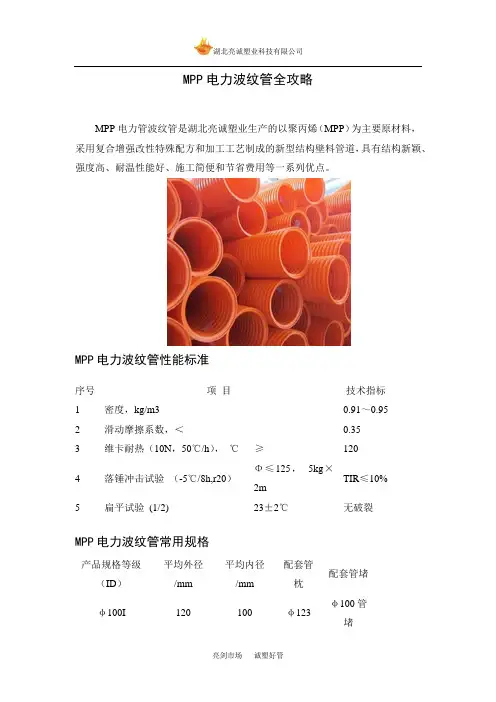

MPP电力波纹管全攻略MPP电力管波纹管是湖北亮诚塑业生产的以聚丙烯（MPP）为主要原材料，采用复合增强改性特殊配方和加工工艺制成的新型结构壁料管道，具有结构新颖、强度高、耐温性能好、施工简便和节省费用等一系列优点。

MPP电力波纹管性能标准MPP电力波纹管常用规格产品规格等级（ID）平均外径/mm平均内径/mm配套管枕配套管堵φ100I 120 100 φ123 φ100管堵序号项目技术指标1 密度，kg/m3 0.91～0.952 滑动摩擦系数，＜0.353 维卡耐热（10N，50℃/h），℃≥1204 落锤冲击试验（-5℃/8h,r20）Φ≤125，5kg×2mTIR≤10%5 扁平试验(1/2) 23±2℃无破裂φ100II 120 100 φ123 φ100管堵φ150I 178 150 φ180 φ150管堵φ150II 178 150 φ180 φ150管堵φ175 I 210 175 φ213 φ175管堵φI75II 210 175 φ213 φ175管堵φ200I 240 200 φ243 φ200管堵φ200II 240 200 φ243 φ200管堵备注：①φ100，150，175为主推规格。

②管材规格按公称内径大小区分；③管枕规格以内圈直径区分。

MPP电力波纹管与其它电力开挖管的性能比较序号项目MPP波纹管MPP实壁管PVC波纹管PRPP管1 密度，kg/m3 0.92 0.92 1.5 2.02 滑动摩擦系数0.28 0.28 0.3 1.03 维卡耐热（10N，50℃/h），℃120 120 85 2004 低温冲击性能优越优越差差5 材料拉伸强度，MPa 22.0 22.0 30.0 50.0 MPP电力波纹管配件MPP波纹管电力管主要分为两大部分：橡胶密封圈和mpp波纹电力管专用卡箍。

MPP电力波纹管就用于10KV以上的高压输电线电缆用城乡明开挖电缆排管工程，普通型适用于绿化带下铺设使用，标准型适用于慢车道上铺设使用；若对于抗震和抗压使用要求较苛刻或者替代钢管用管应选用加强型（SN50）特殊定做产品。

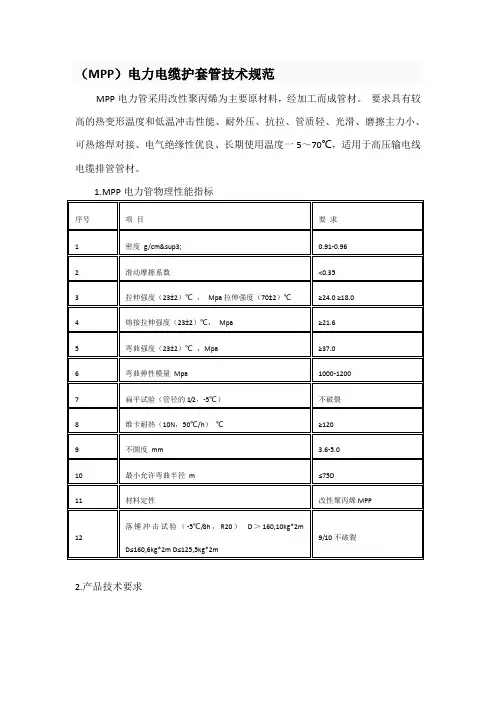

MPP管技术标准（M P P）电力电缆护套管技术规范MPP电力管采用改性聚丙烯为主要原材料，经加工而成管材。

要求具有较高的热变形温度和低温冲击性能、耐外压、抗拉、管质轻、光滑、磨擦主力小、可热熔焊对接、电气绝缘性优良、长期使用温度一5～70℃，适用于高压输电线电缆排管管材。

电力管物理性能指标序号项目要求1 密度g/cm³滑动摩擦系数<3拉伸强度（23±2）℃， Mpa拉伸强度（70±2）℃≥≥4 熔接拉伸强度（23±2）℃，Mpa ≥5 弯曲强度（23±2）℃，Mpa ≥6 弯曲弹性模量 Mpa 1000-12007 扁平试验（管径的1/2，-5℃）不破裂8 维卡耐热（10N，50℃/h）℃≥1209 不圆度 mm最小允许弯曲半径m ≤75D11 材料定性改性聚丙烯MPP12 落锤冲击试验（-5℃/8h，R20）D＞160,10kg*2mD≤160,6kg*2mD≤125,5kg*2m9/10不破裂2.产品技术要求项目要求环钢度／(KN／m2)SN4 ≥４环钢度／(KN／m2)SN8 ≥８冲击性能(TIR)／％≤10环柔性试样圆滑，无反向弯曲，无破裂，两壁无脱开烘箱试验无气泡，无分层，无开裂蠕变比率≤４3.规格所对应环刚度产品名称规格型号-壁厚mm 对应环刚度kN/m2MPP管225-20 ≥28MPP管225-18 ≥26MPP管225-16 ≥24MPP管200-20 ≥30MPP管200-18 ≥28MPP管200-16 ≥25MPP管200-14 ≥22MPP管200-12 ≥20MPP管180-12 ≥18MPP管180-10 ≥16MPP管168-12 ≥20MPP管160-10 ≥18MPP管110-10 ≥22MPP管110-7 ≥19。

一、MPP电力管产品介绍:MPP电力管采用改性聚丙烯为主要原材料，是无须大量挖泥、挖土及破坏路面，在道路、铁路、建筑物、河床下等特殊地段敷设管道、电缆等施工工程。

与传统的“挖槽埋管法”相比，非开挖电力管工程更适应当前的环保要求，去除因传统施工所造成的尘土飞扬、交通阻塞等扰民因素，这一技术还可以在一些无法实施开挖作业的地区铺设管线，如古迹保护区、闹市区、农作物及农田保护区、高速公路、河流等。

抗高温、耐外压的特点，适用于10KV以上高压输电线电缆排管管材。

110mm～中250mm，分为普通型和加强型。

普通型适用于开挖铺设施工和非开挖穿越施工埋深小于4M的工程；加强型适用于非开挖穿越施工埋深大于4M 的工程。

二、MPP电力管适用范围：MPP电力管可广泛应用于市政、电信、电力、煤气、自来水、热力等管线工程。

MPP电力管城乡非开挖水平定向钻进电力排管工程，及明开挖电力排管工程。

MPP电力管城乡非开挖水平定向钻进下水排污排管工程。

工业废水排放工程。

三、MPP电力管优越性1、MPP电力管具有优良的电气绝缘性。

2、MPP电力管具有较高的热变形温度和低温冲击性能。

3、MPP电力管抗拉、抗压性能比HDPE高。

4、MPP 电力管质轻、光滑、磨擦主力小、可热熔焊对接。

四、MPP电力管物理性能五、mpp管材施工安装规范一、焊接施工规范焊接前的准备1、检查焊机的电源，液压油，加热板等是否满足焊接要求。

2、对铣刀和油泵开关等进行空车试运行。

3、将与管材规格一致的卡瓦装入机架。

4、设定加热板温度至焊接温度，一般的焊接温度在225℃，气温较低时，可适当提高5-10℃。

在加热前，应用干净的软纸或布蘸酒精擦拭加热板表面，清洁其油污，杂物等，但应注意不要划伤PTFE（聚四氟乙烯）防粘层。

管材焊接1、清除管材两端的污物。

将管材置于机架卡瓦内，使两端伸出的长度相当。

管材机架以外的部份应有支撑物托起。

使管材轴线与机架中心线处于同一高度，然后将卡瓦固定好。
