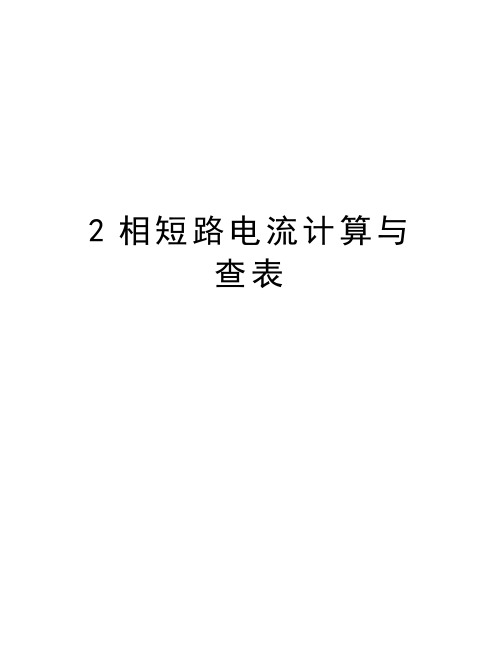

两相短路电流计算与查
表
Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-

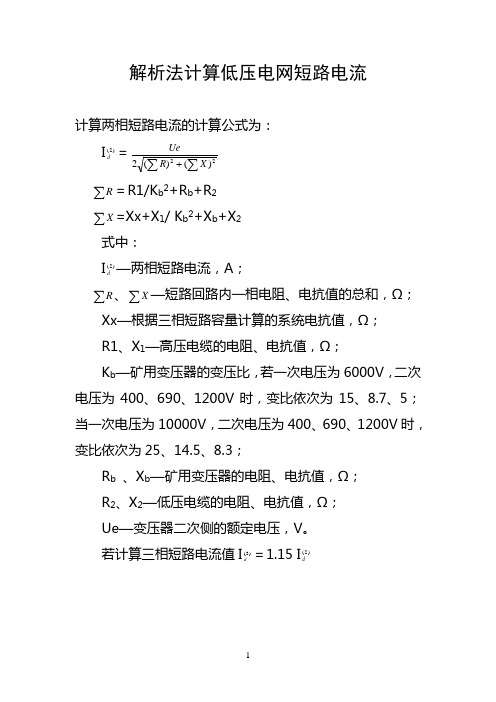

解析法计算低压电网短路电流计算两相短路电流的计算公式为：
I)2(
d ＝
∑∑
+2
2)
(
)
(
2X
R
Ue
∑R＝R1/K b2+R b+R2
∑X=Xx+X1/ K b2+X b+X2
式中：
I)2(
d
—两相短路电流，A；
∑R、∑X—短路回路内一相电阻、电抗值的总和，Ω；
Xx—根据三相短路容量计算的系统电抗值，Ω；
R1、X
1
—高压电缆的电阻、电抗值，Ω；
K
b
—矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、、5；当一次电压为10000V，二次电压为400、690、1200V时，变比依次为25、、；
R b 、X
b
—矿用变压器的电阻、电抗值，Ω；
R 2、X
2
—低压电缆的电阻、电抗值，Ω；
Ue—变压器二次侧的额定电压，V。
若计算三相短路电流值I)3(
d ＝ I)2(
d
矿用橡套电缆的单位长度电阻与电抗
380V、660V、1140V系统各电缆的换算系数为下表
127V系统各电缆的换算系数为下表

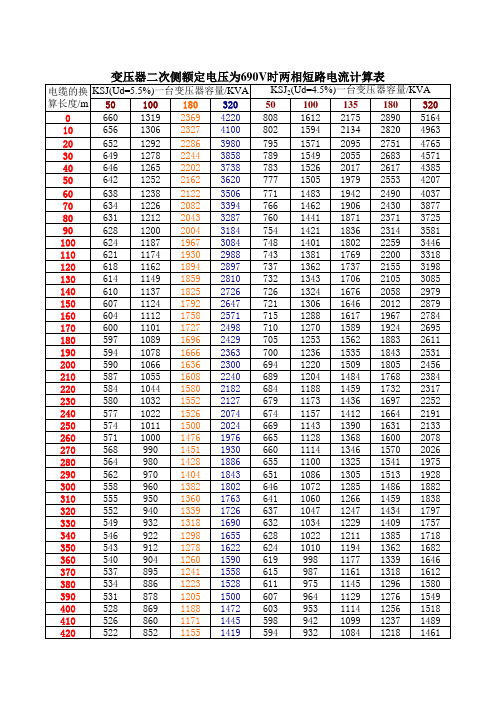

KBSG型变压器二次侧电压690V两相短路电流计算表（2）
