继电保护检验操作规程继电保护是指研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。
因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路、母线等）使之免遭损害，所以沿称继电保护；电力系统继电保护的基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内自动将故障设备从系统中切除，或者给出信号由值班人员消除异常工况的根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
继电保护装置，是实现继电保护功能的设备，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
它主要包含着下列主要的环节：①信号的采集，即测量环节；②信号的分析和处理环节；③判断环节；④作用信号的输出环节。
在电力系统中，如果一次系统没有故障，而保护发生了误动，那么将影响对用户的可靠供电，若重负荷线路发生误动跳闸，还有可能引起系统振荡事故，破坏系统的安全稳定运行；如果一次系统发生了短路故障，但保护拒动，将扩大事故范围，甚至损坏电力设备。
为了使保护真正起到对电力系统的保护与控制作用，必须使保护整体处于良好的运行状态，使得各相关元件及设备特性优良、回路接线正确、定值及动作特性正确。
所以必须加强对保护的检验质量。
一、继电保护校验操作规程：（1）做继电保试验需两人操作，一人监护，一人操作；（2）在做试验前先检查试验仪器的完好性，中压柜断路器必须在试验位置；（3）记录综保装置内设定参数，如是新装置应按要求设定参数并记录好；（4）在综保装置内将需做试验的项目投入，其它项目退出；（5）检查接线是否正确；（6）经检查确认无误则可做试验，试验步骤如下：a、在试验仪器上先输入一个小定值与综保装置显示是否一致，偏差应小于±5%；b、确认无疑问后则在试验仪器上输入与综保装置所需做试验项目的相应定值做试验；c、在规定时间内试验不成功，应尽快退出试验操作界面，待查明原因后再做试验；d、试验成功后应尽快退出试验操作界面，以免损坏试验仪器；（7）试验结束后要把所有综保装置数据恢复原设定值，接线恢复原状，不得随意更改。
目录第一部分：总则 (1)第二部分：风电综合通信管理终端与风功率预测系统 (8)第三部分：220kV故障录波器柜 (27)第四部分：35kV母线保护柜 (32)第五部分: 远方电能量计量系统 (38)第六部分：220kV线路保护柜 (43)第七部分：主变压器故障录波装置 (51)第八部分：保护及故障信息远传系统 (58)第九部分：交流不间断电源（UPS） (64)第十部分：继电保护及二次回路校验规程 (71)第十一部分：电力系统继电保护及安全自动装置反事故措施要点 (84)第一部分：总则1.1 为加强规范继电保护检验工作管理，提高检验管理水平，确保变电站安全稳定运行，特制定本规程。
1.2 本规程规范了继电保护检验工作的各项管理工作及具体实施要求。
1.3 运行维护单位应在本规程和有关技术资料基础上，编制各继电保护现场检验工作的标准化作业指导书（以下简称作业指导书），依据主管部门批准执行的作业指导书开展现场检验工作。
1.4 检验使用的仪器、仪表应定期校验，确保其准确级和技术特性符合有关要求。
1.5 检验中应按要求做好记录，检验结束后应将报告整理归档。
2 继电保护检验管理2.1 一般要求2.1.1 继电保护检验工作要确保完成率达到100％。
2.1.2 检验项目不得漏项，要防止继电保护检验工作不到位引发的继电保护不正确动作。
2.1.3 继电保护原则上随同一次设备停电进行检验。
各运行维护单位应结合电网实际情况，合理安排一次设备检修及继电保护检验工作，确保继电保护按正常周期进行检验。
2.1.4 新安装继电保护在投运后1年内应进行第一次全部检验。
2.1.5 线路两侧继电保护设备检验工作应同时进行。
2.1.6 故障录波器、保护故障信息子站等与多个一次设备关联，其检验宜结合一次设备停电进行并做好安全措施；不具备条件的可单独申请退出运行进行检验。
安全自动装置的检验工作应统筹协调，合理安排。
3 检验种类及周期3.1 检验种类3.1.1 检验分为三种：3.1.1.1 新安装装置验收检验；3.1.1.2 运行中装置的定期检验（简称定期检验）；3.1.1.3 运行中装置的补充检验（简称补充检验）。
..中国南方电网有限责任公司企业标准南方电网继电保护检验规程Testing regulation on protection equipment of CSG中国南方电网有限责任公司 发 布 Q/CSGICS备案号：目次1 围 (1)2 规性引用文件 (1)3 总则 (1)4 检验种类及周期 (1)5 检验仪器仪表、试验电源的基本要求与配置 (4)6 检验前的准备工作 (4)7 试验回路接线的一般原则 (5)8 外观及回路接线检查 (6)9 直流电源接线检查 (8)10 装置及二次回路绝缘检查 (9)11 电流、电压互感器及其回路检验 (10)12 装置检验 (11)13 断路器、隔离开关及有关二次回路的检验 (13)14 操作箱及其二次回路检验 (13)15 通道的检验 (14)16 整组试验 (16)17 与厂站自动化系统、继电保护信息系统配合开展的检验 (17)18 装置投运 (18)19 投入运行后的工作 (19)附录1 常用继电器的检验项目 (21)附录2 继电保护装置及通道设备的检验项目 (24)附录3 变电站自动化系统、继电保护信息系统检验项目 (28)前言为指导和规南方电网继电保护装置及其回路的检验，特制定本标准。
本标准的附录均为规性附录。
本标准由中国南方电网有限责任公司系统运行部提出。
本标准由中国南方电网有限责任公司系统运行部归口并解释。
本标准的主要起草人：丁晓兵、一泉、锦兰、冰、鲁德峰、宁进荣、曼勇、周红阳、王斌南方电网继电保护检验规程1围本标准规定了继电保护装置及其二次回路（以下简称装置）检验的周期、容及要求。
本标准适用于南方电网各供电单位、并网运行发电企业及用户负责继电保护装置管理和运行维护的单位，有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。
2规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
Q/CSG中国南方电网有限责任公司企业标准南方电网电能质量监测系统验收技术规范Q/CSG110004-2011 ICS备案号：目录前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 总则 (4)5 工厂验收 (5)6 现场验收 (8)7 实用化验收 (10)附录A 验收流程 (12)附录B 验收文档 (16)附录C 工厂验收测试原始记录表格 (80)前言为使中国南方电网有限责任公司电能质量监测系统验收工作具有专业性、规范性和可操作性，特制定本规范。
本规范由中国南方电网有限责任公司技术标准工作领导小组批准。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中国南方电网有限责任公司生产技术部参编单位：广东电网公司生产技术部广东电网公司深圳供电局广东电网公司电力科学研究院深圳领步科技公司主要起草人：马健皇甫学真黄荣辉邱野梁洪浩刘文山钟聪曾强江健武赵继光李锐马明杨盛辉王海峰主要审查人：曾江韩民晓肖遥梅桂华刘军成董旭柱刘路彭波黄滔辛阔况华吴永华1范围本标准规定了电能质量监测系统工厂验收、现场验收及实用化验收的验收职责、验收组织与验收标准等内容。
本规范适用于中国南方电网有限责任公司（以下简称南方电网公司）所辖交流50Hz电网范围内电能质量监测系统的验收工作。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，但鼓励使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-2008 电能质量三相电压不平衡度GB/T 15945-2008 电能质量电力系统频率偏差GB/T 17626.2-2006 4级静电放电抗扰度GB/T 17626.3-2006 3级射频电磁场辐射抗扰度GB/T 17626.4-2008 4级电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5-2008 4级浪涌冲击抗扰度GB/T 18481-2001 电能质量暂时过电压和瞬态过电压GB/T 19862-2005 电能质量监测设备通用要求GB/T 24337-2009 电能质量公用电网间谐波DL/T 500-2009 电压监测仪使用技术条件DL/T 1028-2006 电能质量测试分析仪检定规程Q/CSG ×-2011 南方电网电能质量监测系统技术规范IEC 61000-4-30 Testing and measurement techniques-Power qualitymeasurement methods3术语和定义3.1电能质量监测系统Power quality monitoring system是指实现对电网电能质量进行监测的系统，主要包括主站、监测终端及通信网络。

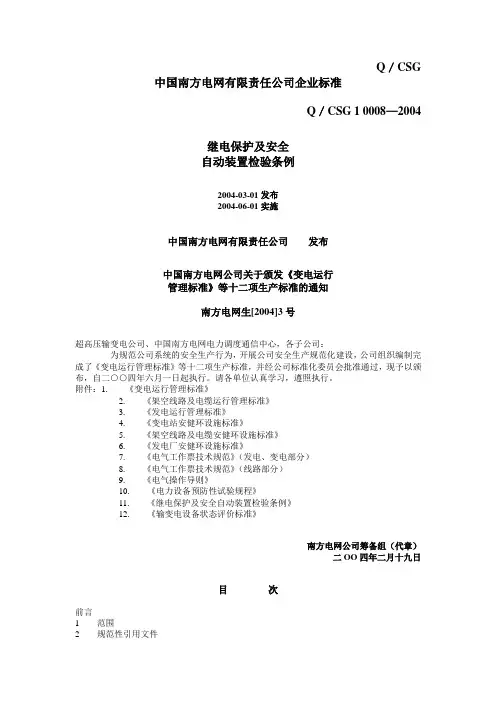

Q／CSG 中国南方电网有限责任公司企业标准Q／CSG 1 0008—2004继电保护及安全自动装置检验条例2004-03-01发布2004-06-01实施中国南方电网有限责任公司发布中国南方电网公司关于颁发《变电运行管理标准》等十二项生产标准的通知南方电网生[2004]3号超高压输变电公司、中国南方电网电力调度通信中心，各子公司：为规范公司系统的安全生产行为，开展公司安全生产规范化建设，公司组织编制完成了《变电运行管理标准》等十二项生产标准，并经公司标准化委员会批准通过，现予以颁布，自二○○四年六月一日起执行。
请各单位认真学习，遵照执行。
附件：1. 《变电运行管理标准》2. 《架空线路及电缆运行管理标准》3. 《发电运行管理标准》4. 《变电站安健环设施标准》5. 《架空线路及电缆安健环设施标准》6. 《发电厂安健环设施标准》7. 《电气工作票技术规范》（发电、变电部分）8. 《电气工作票技术规范》（线路部分）9. 《电气操作导则》10. 《电力设备预防性试验规程》11. 《继电保护及安全自动装置检验条例》12. 《输变电设备状态评价标准》南方电网公司筹备组（代章）二OO四年二月十九日目次前言1 范围2 规范性引用文件3 总则4 检验种类及周期5 检验前的准备工作6 检验仪器仪表的基本要求7 试验回路接线的基本要求8 外部检查9 有关回路的绝缘检验10 电流、电压互感器及其回路检验11 断路器、隔离开关传动装置及有关二次回路的检验12 有关操作信号设备及其回路的检验13 逆变电源的检验14 装置用高频通道及光纤通道的检验15 整定试验要求16 整组试验17 用一次电流及工作电压的检验18 投入运行前的准备工作附录A（规范性附录）各种功能继电器的全检、部检项目附录B（规范性附录）各种继电保护成套装置的全检、部检项目附录C（规范性附录）各类安全自动装置的全检、部检项目附录D（规范性附录）变电站自动化系统及保护信息采集系统的全检、部检项目前言为把中国南方电网有限责任公司建设成为经营型、服务型、一体化、现代化的企业，实现南方电网统一开放、结构合理、技术先进、安全可靠的目标，确保南方电网连续、安全、稳定、可靠运行，按照中国南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立和健全中国南方电网有限责任公司标准体系，特制定本标准。

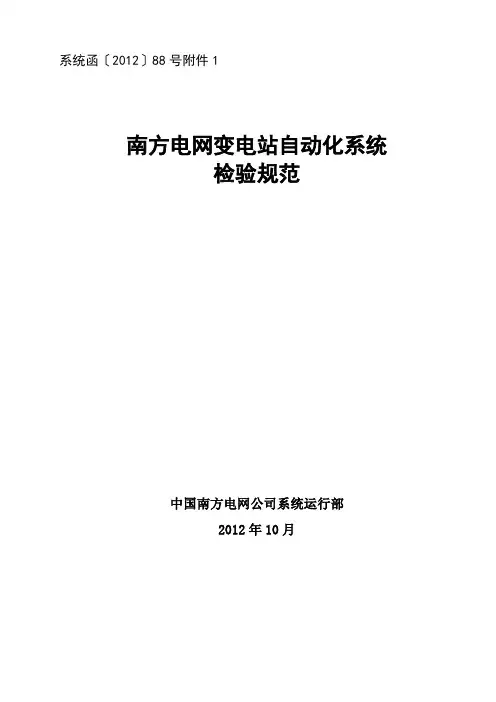

系统函〔2012〕88号附件1南方电网变电站自动化系统检验规范中国南方电网公司系统运行部2012年10月目次目次 (I)前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 验收阶段与组织 (3)4。
1 验收阶段 (3)4.2 验收、检验工作组织 (3)5 验收、检验原则及依据 (4)5.1 验收、检验原则 (4)5。
2 验收、检验依据 (4)6 验收、检验报告 (4)7 工厂验收 (5)7.1 工厂验收应具备的条件 (5)7.2 工厂验收大纲 (5)7。
3 工厂验收流程 (6)7。
4 工厂验收报告 (6)7。
5 工厂验收标准 (7)7。
6 验收说明 (7)8 现场验收 (7)8.1 现场验收应具备的条件 (7)8.2 现场验收大纲 (8)8。
3 现场验收流程 (9)8.4 现场验收报告 (9)8。
5 现场验收标准 (9)8.6 验收说明 (9)9 整体考核验收 (10)9。
1 整体考核验收应具备的条件 (10)9.2 整体考核验收大纲 (10)9。
3 整体考核验收流程 (10)9.4 整体考核验收报告 (11)9.5 整体考核验收标准 (11)10 定期检验 (11)10.1 定期检验周期 (11)10。
2 定期检验准备工作 (11)10.3 定期检验大纲 (12)10.4 定检流程 (12)10.5 定检报告 (13)10.6 定检说明 (13)11 检验内容及要求 (13)11。
1 硬件检查 (13)11。
2 系统功能验收 (14)11.3 系统性能测试 (19)11。
4 系统稳定性测试 (22)附录A 检验大纲 (23)附录B 检验流程图 (54)附录C 偏差、缺陷索引表及偏差、缺陷记录报告 (56)前言电力调度自动化系统是电力系统的重要组成部分，是确保电力系统安全、优质、经济运行和电力市场运行的基础设施，是提高电力系统运行水平的重要技术手段。
变电站计算机监控系统是电力自动化系统的重要组成部分，是电力调度自动化系统的基础数据来源和远方控制的必备手段。

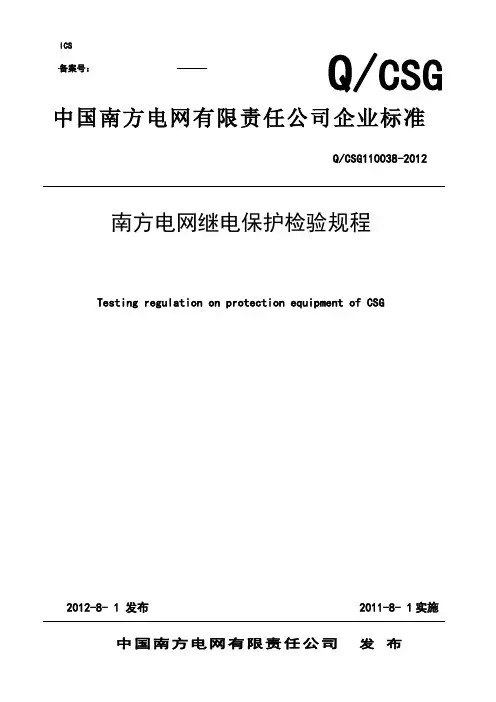

南方电网继电保护检验规程————————————————————————————————作者：————————————————————————————————日期：Q/CSG110038-2012中国南方电网有限责任公司企业标准Q/CSG110038-2012南方电网继电保护检验规程Testing regulation on protection equipment of CSG2012-8- 1 发布 2011-8- 1实施Q/CSGICS目次1范围 (1)2规范性引用文件 (1)3总则 (1)4检验种类及周期 (1)5检验仪器仪表、试验电源的基本要求与配置 (4)6检验前的准备工作 (4)7试验回路接线的一般原则 (5)8外观及回路接线检查 (6)9直流电源接线检查 (8)10装置及二次回路绝缘检查 (9)11电流、电压互感器及其回路检验 (10)12装置检验 (11)13断路器、隔离开关及有关二次回路的检验 (13)14操作箱及其二次回路检验 (14)15通道的检验 (14)16整组试验 (16)17与厂站自动化系统、继电保护信息系统配合开展的检验 (17)18装置投运 (18)19投入运行后的工作 (20)附录1 常用继电器的检验项目 (21)附录2 继电保护装置及通道设备的检验项目 (24)附录3 变电站自动化系统、继电保护信息系统检验项目 (28)前言为指导和规范南方电网继电保护装置及其回路的检验，特制定本标准。
本标准的附录均为规范性附录。
本标准由中国南方电网有限责任公司系统运行部提出。
本标准由中国南方电网有限责任公司系统运行部归口并解释。
本标准的主要起草人：丁晓兵、李一泉、刘锦兰、韩冰、鲁德峰、宁进荣、赵曼勇、周红阳、王斌南方电网继电保护检验规程1范围本标准规定了继电保护装置及其二次回路（以下简称装置）检验的周期、内容及要求。
本标准适用于南方电网各供电单位、并网运行发电企业及用户负责继电保护装置管理和运行维护的单位，有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。
Q／CSG 中国南方电网有限责任公司企业标准Q／CSG 1 0008—2004继电保护及安全自动装置检验条例2004-03-01发布2004-06-01实施中国南方电网有限责任公司发布中国南方电网公司关于颁发《变电运行管理标准》等十二项生产标准的通知南方电网生[2004]3号超高压输变电公司、中国南方电网电力调度通信中心，各子公司：为规范公司系统的安全生产行为，开展公司安全生产规范化建设，公司组织编制完成了《变电运行管理标准》等十二项生产标准，并经公司标准化委员会批准通过，现予以颁布，自二○○四年六月一日起执行。
请各单位认真学习，遵照执行。
附件：1. 《变电运行管理标准》2. 《架空线路及电缆运行管理标准》3. 《发电运行管理标准》4. 《变电站安健环设施标准》5. 《架空线路及电缆安健环设施标准》6. 《发电厂安健环设施标准》7. 《电气工作票技术规范》（发电、变电部分）8. 《电气工作票技术规范》（线路部分）9. 《电气操作导则》10. 《电力设备预防性试验规程》11. 《继电保护及安全自动装置检验条例》12. 《输变电设备状态评价标准》南方电网公司筹备组（代章）二OO四年二月十九日目次前言1 范围2 规范性引用文件3 总则4 检验种类及周期5 检验前的准备工作6 检验仪器仪表的基本要求7 试验回路接线的基本要求8 外部检查9 有关回路的绝缘检验10 电流、电压互感器及其回路检验11 断路器、隔离开关传动装置及有关二次回路的检验12 有关操作信号设备及其回路的检验13 逆变电源的检验14 装置用高频通道及光纤通道的检验15 整定试验要求16 整组试验17 用一次电流及工作电压的检验18 投入运行前的准备工作附录A（规范性附录）各种功能继电器的全检、部检项目附录B（规范性附录）各种继电保护成套装置的全检、部检项目附录C（规范性附录）各类安全自动装置的全检、部检项目附录D（规范性附录）变电站自动化系统及保护信息采集系统的全检、部检项目前言为把中国南方电网有限责任公司建设成为经营型、服务型、一体化、现代化的企业，实现南方电网统一开放、结构合理、技术先进、安全可靠的目标，确保南方电网连续、安全、稳定、可靠运行，按照中国南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立和健全中国南方电网有限责任公司标准体系，特制定本标准。
继电保护员-中级工习题库（附参考答案）一、单选题（共40题，每题1分，共40分）1.按频率降低自动减负荷装置的具体整定时，其最高一轮的低频整定值，一般选为（）。
A、48.9～49.0HzB、49.5～49.9HzC、49.1～49.2HzD、49.3～49.5Hz正确答案：C2.电流起动的防跳继电器，其电流额定电流的选择应与断路器跳闸线圈的额定电流相配合，并保证动作的灵敏系数不小于（）A、2B、1.5C、1.3D、2.5正确答案：B3.在500kV电压场所工作，人员工作中正常活动范围与带电设备的安全距离是（）。
（单位：m）A、4B、3C、2D、5正确答案：D4.继电保护装置检验分为（）三种。
A、验收检验、全部检验、传动检验B、部分检验、补充检验、定期检验C、验收检验、定期检验、补充检验D、部分检验、验收检验、定期检验正确答案：C5.新安装的保护装置（）年内进行1次全部检验，以后每（年）进行1次全部检验，每（年）进行1次部分检验。
A、1年，5年，2--3年B、1年，5年，1--2年C、1年，6，2--3年D、1年，6年，1--3年正确答案：D6.按90°接线的功率方向继电器，若IK= －IC，则UK应为( )。
A、UABB、UBCC、UCAD、UBA正确答案：D7.在进行电流继电器冲击试验时，冲击电流值应为（）。
A、线路的最大工作电流B、保护安装处的最小短路电流C、保护安装处的最大短路电流D、线路的最大负荷电流正确答案：C8.当电容器组中，故障电容器切除到一定数量时，引起电容器端电压升高，当达到（）额定电压时，保护应将整组电容器断开。
A、1.15B、1.2C、1.1D、1.05正确答案：C9.一个线圈的电感与()无关。
A、尺寸B、匝数C、外加电压D、有无铁芯正确答案：C10.安装于同一面屏上由不同端子对供电的两套保护装置的直流逻辑回路之间（）。
A、为防止相互干扰，绝对不允许有任何电磁联系B、一般不允许有电磁联系，如有需要，应加装抗干扰电容等措施C、不允许有任何电的联系，如有需要，必须经空触点输出D、没有要求正确答案：C11.两只额定电压相同的灯泡，串联在适当的电压上，则功率较大的灯泡()。
中国南方电网有限责任公司企业标准南方电网继电保护检验规程TestingregulationonprotectionequipmentofCSG中国南方电网有限责任公司发布Q/CSG ICS备案号：目次1范围................................... 错误!未指定书签。
2规范性引用文件 ........................... 错误!未指定书签。
3总则................................... 错误!未指定书签。
4检验种类及周期 ........................... 错误!未指定书签。
5检验仪器仪表、试验电源的基本要求与配置.......... 错误!未指定书签。
6检验前的准备工作.......................... 错误!未指定书签。
7试验回路接线的一般原则...................... 错误!未指定书签。
8外观及回路接线检查 ........................ 错误!未指定书签。
9直流电源接线检查.......................... 错误!未指定书签。
10装置及二次回路绝缘检查.................... 错误!未指定书签。
11电流、电压互感器及其回路检验................ 错误!未指定书签。
12装置检验 .............................. 错误!未指定书签。
13断路器、隔离开关及有关二次回路的检验.......... 错误!未指定书签。
14操作箱及其二次回路检验.................... 错误!未指定书签。
15通道的检验............................. 错误!未指定书签。
16整组试验 .............................. 错误!未指定书签。
继电保护设备检验检测实施细则（年版）为落实“公平、公正、公开”的原则，进一步规范南方电网继电保护设备检验检测工作的组织与管理，确保严谨、高效有序、开展检测工作，结合实际情况制定本实施细则。
本细则适用于南方电网继电保护检验检测工作，与此相关联的组织单位，以及具体承担检验的检测机构和参加测试的保护类设备供货供应商应遵守本细则的规定。
1检验检测类别及其检测结果的应用1.1南方电网继电保护的检验检测分两大类：送样检测和性能检测。
1.1.1送样检测：由供应商自愿参与并自行送样进行检测，结果用于评估其产品质量和生产、研发能力的品控行为。
受检样品在送达检测机构前由南方电网有关部门实现“盲样” 处理，收样、封样和测试各由不同的单位或部门承担，其送样检测的结果作为南方电网公司物资招评标的参考依据之。
1.1.2 性能检测：受检样品在送达检测机构前未进行“盲样”处理的品控行为。
其检测结果不作为南方电网公司物资招标的门槛，但可以作为评标环节的参考依据之一。
1.2本细则发布前南方电网统一组织的检测工作视为性能检测，检测合格设备视为性能检测合格设备。
1.3 本细则发布后，南方电网尚未统一组织集中检测的物资品类采用送样检测方式。
原性能检测合格设备对应的物资品类逐步过渡到送样检测方式:1.3.1 该物资品类的技术规范发生重大变化或关键型号所有供货供应商设备发生重大变更时，采用送样检测方式。
1.3.2 个别供货供应商的关键型号设备发生重大变更时，采用该物资品类最近一次执行的检测类别。
1.3.3 已参加集中检测未合格或未参加检测的供货供应商设备，采用该物资品类最近一次执行的检测类别。
2 检测标准2.1 继电保护类设备的检测标准由南方电网专业管理部门负责编制、修订和解释，由南方电网物资管理部门负责公开征求意见、公示公告。
2.2 检测标准主要包括检测所执行的技术标准、检测项目及其检测要求和评价标准。
2.3 送样检测和性能检测按同一标准执行。
