热缩套管材质分类
热缩套管是一种广泛应用于电子、电力和通信行业的保护材料。
根据材质的不同，热缩套管可以分为多种类型。
本文将对热缩套管的材质进行分类介绍，包括聚烯烃类、硅橡胶类、聚氨酯类和特殊材质类。
1. 聚烯烃类热缩套管：
聚烯烃类热缩套管主要由聚乙烯（PE）和聚丙烯（PP）等材料制成。
这种材质的热缩套管具有优异的电绝缘性能、机械强度和耐腐蚀性能。
聚烯烃类热缩套管广泛应用于电线连接、绝缘保护和电缆终端密封等领域。
2. 硅橡胶类热缩套管：
硅橡胶类热缩套管采用硅橡胶作为主要材料。
硅橡胶具有耐高温、耐寒、耐氧化、耐腐蚀等特性，能够在恶劣环境下保持较好的性能。
硅橡胶类热缩套管常用于航空航天、军工和高温设备等领域的电缆绝缘和密封。
3. 聚氨酯类热缩套管：
聚氨酯类热缩套管采用聚氨酯材料制成。
聚氨酯具有良好的耐磨性、耐油性和柔韧性，能够有效保护电缆和连接部件。
聚氨酯类热缩套管常用于汽车、机械设备和电力设备等领域，提供可靠的绝缘和保护。
4. 特殊材质类热缩套管：
特殊材质类热缩套管指的是采用特殊材料制成的热缩套管，如氟塑料、聚酯类和聚四氟乙烯（PTFE）等。
这些材质具有耐高温、耐化学腐蚀和良好的电绝缘性能。
特殊材质类热缩套管常用于化工、医疗和食品行业等对材料要求较高的场合。
总结起来，热缩套管的材质分类包括聚烯烃类、硅橡胶类、聚氨酯类和特殊材质类。
不同材质的热缩套管适用于不同的应用场合，能够提供有效的电缆绝缘保护和连接密封。
在选择热缩套管时，应根据具体需求考虑材质特性、工作环境和使用要求，以确保达到最佳的保护效果。
![聚丙烯(pp)电缆导管技术规范标准[详]](https://uimg.taocdn.com/456192375bcfa1c7aa00b52acfc789eb172d9e29.webp)
聚丙烯(pp)电缆导管技术规范标准[详]聚丙烯 (PP) 电缆导管技术规范标准[详]1. 引言本文档旨在规范聚丙烯（PP）电缆导管的技术要求和标准，以确保其质量和可靠性。
这些规范标准适用于制造商、供应商和使用者。
2. 适用范围本标准适用于聚丙烯（PP）电缆导管的设计、制造、测试和质量控制。
3. 规范要求3.1 材料要求- 聚丙烯（PP）材料应符合国家或行业标准要求，并具有良好的耐候性、机械强度和绝缘特性。
- 聚丙烯（PP）材料的密度、抗张强度、抗冲击性、热变形温度等物理机械性能应满足相关标准要求。
3.2 结构要求- 聚丙烯（PP）电缆导管应具有适当的导线通道和绝缘保护功能，能够提供良好的导线保护和电气绝缘性能。
- 导管的外形尺寸、导纳等电气性能指标应符合国家或行业标准要求。
3.3 制造要求- 聚丙烯（PP）电缆导管的制造过程应符合相关标准和技术要求，确保产品的一致性和稳定性。
- 制造商应采用合适的设备和工艺，确保导管的成型、加工和装配质量。
3.4 测试要求- 聚丙烯（PP）电缆导管应进行相关的性能测试，包括物理机械性能测试、电气性能测试和耐候性测试等，以确保产品符合规定标准。
- 测试方法应符合国家或行业标准要求，并应记录和报告测试结果。
4. 质量控制4.1 制造商应建立质量控制体系，对生产过程进行监控和管理，确保产品符合规定标准。
4.2 制造商应定期对聚丙烯（PP）电缆导管进行质量检测和检验，确保产品质量稳定和可靠。
5. 标识和包装5.1 聚丙烯（PP）电缆导管应在产品上进行标识，标识内容应包括制造商、型号、尺寸、批次等相关信息。
5.2 聚丙烯（PP）电缆导管应采用适当的包装材料进行包装，以防止产品在运输和存储过程中受损。
6. 术语和定义本文档中使用的术语和定义应符合国家或行业标准要求，并应附录详细说明。
7. 引用标准本文档引用了以下标准：- [国家标准 1]: 聚丙烯（PP）电缆导管材料标准- [国家标准 2]: 聚丙烯（PP）电缆导管制造工艺标准- [行业标准 1]: 聚丙烯（PP）电缆导管物理机械性能测试方法以上标准应作为本文档的附录，供参考和实施使用。
高压电力电缆用改性聚丙烯（MPP）实壁套管技术规范书广西谦嘉电力设计有限公司2017年06月目录前言................................................................................................................................ 错误!未定义书签。
1 产品型号、结构、规格及尺寸 ................................................................................ 错误!未定义书签。
1.1产品型号......................................................................................................... 错误!未定义书签。
1.2 产品结构........................................................................................................ 错误!未定义书签。
1.3规格及尺寸..................................................................................................... 错误!未定义书签。
1.4连接方式......................................................................................................... 错误!未定义书签。
2要求........................................................................................................................ 错误!未定义书签。

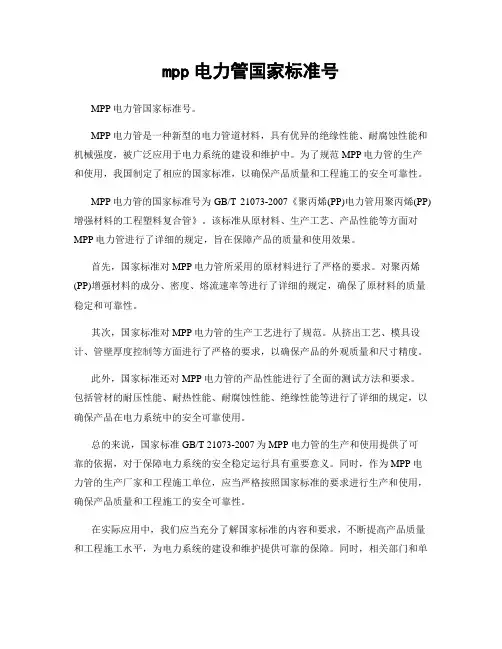

mpp电力管国家标准号MPP电力管国家标准号。
MPP电力管是一种新型的电力管道材料，具有优异的绝缘性能、耐腐蚀性能和机械强度，被广泛应用于电力系统的建设和维护中。
为了规范MPP电力管的生产和使用，我国制定了相应的国家标准，以确保产品质量和工程施工的安全可靠性。
MPP电力管的国家标准号为GB/T 21073-2007《聚丙烯(PP)电力管用聚丙烯(PP)增强材料的工程塑料复合管》。
该标准从原材料、生产工艺、产品性能等方面对MPP电力管进行了详细的规定，旨在保障产品的质量和使用效果。
首先，国家标准对MPP电力管所采用的原材料进行了严格的要求。
对聚丙烯(PP)增强材料的成分、密度、熔流速率等进行了详细的规定，确保了原材料的质量稳定和可靠性。
其次，国家标准对MPP电力管的生产工艺进行了规范。
从挤出工艺、模具设计、管壁厚度控制等方面进行了严格的要求，以确保产品的外观质量和尺寸精度。
此外，国家标准还对MPP电力管的产品性能进行了全面的测试方法和要求。
包括管材的耐压性能、耐热性能、耐腐蚀性能、绝缘性能等进行了详细的规定，以确保产品在电力系统中的安全可靠使用。
总的来说，国家标准GB/T 21073-2007为MPP电力管的生产和使用提供了可靠的依据，对于保障电力系统的安全稳定运行具有重要意义。
同时，作为MPP电力管的生产厂家和工程施工单位，应当严格按照国家标准的要求进行生产和使用，确保产品质量和工程施工的安全可靠性。
在实际应用中，我们应当充分了解国家标准的内容和要求，不断提高产品质量和工程施工水平，为电力系统的建设和维护提供可靠的保障。
同时，相关部门和单位也应加强对MPP电力管产品的质量监督和工程施工的检查，确保国家标准的有效实施，为电力系统的安全运行贡献力量。
总之，MPP电力管国家标准号GB/T 21073-2007的制定和实施，对于规范产品生产和工程施工具有重要意义，我们应当充分重视国家标准的作用和意义，切实加强对产品质量和工程施工的管理，共同维护电力系统的安全可靠运行。

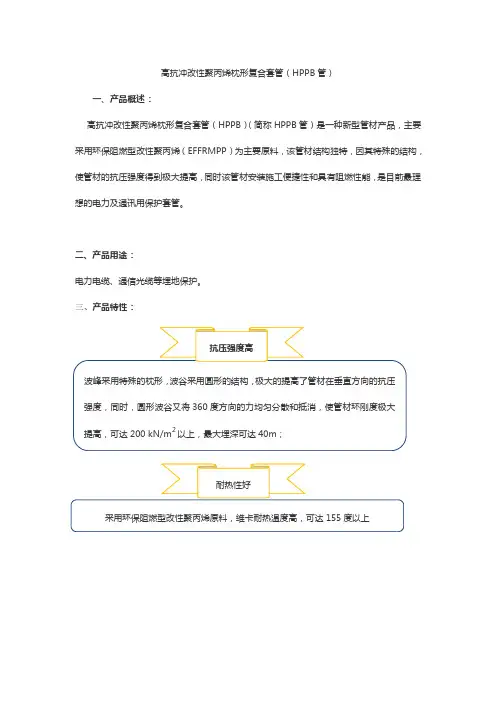

高抗冲改性聚丙烯枕形复合套管（HPPB 管）
一、产品概述：
高抗冲改性聚丙烯枕形复合套管（HPPB）（简称HPPB 管）是一种新型管材产品，主要采用环保阻燃型改性聚丙烯（EFFRMPP）为主要原料，该管材结构独特，因其特殊的结构，使管材的抗压强度得到极大提高，同时该管材安装施工便捷性和具有阻燃性能，是目前最理想的电力及通讯用保护套管。
二、产品用途：
电力电缆、通信光缆等埋地保护。
三、产品特性：
波峰采用特殊的枕形，波谷采用圆形的结构，极大的提高了管材在垂直方向的抗压强度，同时，圆形波谷又将360度方向的力均匀分散和抵消，使管材环刚度极大提高，可达200
kN/m 2
以上，最大埋深可达40m；
抗压强度高
采用环保阻燃型改性聚丙烯原料，维卡耐热温度高，可达155度以上
耐热性好
五、产品主要物理性能：
序号项目单位指标
1环刚度（23±2）℃kN/m2SN≥55.0 2环段热压缩力（70±2）℃kN≥0.5
3维卡软化温度（10N，50℃
/h）
℃≥150
4落锤冲击（0℃）-10/10不破裂5热阻系数（℃•m）/w≤4.6
6体积电阻率Ω.m≥1.0×1011 7氧指数-≥28
8耐电压试验（50kV/min）-不击穿
9连接密封性-0.005Mpa水压在23℃下保持30min，接头处不应渗水、漏水
采用特殊阻燃改性料，管材能够离火自熄，氧指数可达28以上
阻燃效果好
耐低温及外部破冲击性能良好，因采用了韧性优良的改性材料，大大提高了管材韧性及抗破坏性能，能够在恶劣气候条件下正常使用，任意摔打不破裂
韧性优良。
MPP波纹管简介一、MPP单壁波纹管1、产品概述：MPP波纹管是以聚丙烯为主要原料，采用复合增强性配方和成型工艺制成的新型结构壁管道，具有结构新颖、强度高、耐温性能好、施工简便和节省费用等一系列优点。
质量可靠，节约成本、重量轻、环刚度高、施工便捷，在同等条件下，MPP单壁波纹管只需要较薄的管壁就可以满足要求，于同规格环刚度要求的MPP实壁管相比要节省40%-70%的材料费用。
2、性能：（1）嵌入式橡胶密封圈卡扣连接，防脱落和密封性能好。
（2）耐热、耐磨、电气绝缘，同时在较高的温度下仍然可以保持良好的抗外压能力，适合用作高压电力线路的护套管。
（3）内壁弧形波纹结构，与电缆点接触，穿缆性能好。
（4）耐拉耐压，刚柔并济，弯曲半径大具有更强的抗拉伸、抗外压和较好的柔韧性能。
连接方式内径公称外径环刚度公称长度（长度）Φ100 Φ140SN16直接圈6000mmΦ125 Φ150SN20SN25或卡箍9000mm12000mmΦ150Φ180Φ170 Φ210Φ200Φ240二、MPP双壁波纹管1、产品概述：本厂品适用于电力、电缆和通信光缆的埋地保护。
优良的环刚度，采用优化的波形结构，配合特殊的改性材料，管材环刚度高，并且韧性好，可在一定范围内任意弯曲；采用耐热性好及导热性好的改性材料，管材维卡温度高，环段热压缩力高；管材的内壁光滑平实，与电缆的接触面小，有利于穿缆；管材重量轻，有利于提高施工进度；密封性好，可采用密封圈卡扣式连接。
2、性能：（1）抗压能力强，外壁呈波纹状，大大增强了管材的环刚度，从而增强了管道对土壤的抗外压力，在这个方面，MPP波纹管要大大优于其它管材。
（2）施工便捷。
由于MPP波纹管的质量轻，搬运和连接都很方便，维护工作也比较容易。
（3）工程造价低。
波纹管的管壁即使较薄，也能满足对符合力的要求，所以它与同材质的其他管材相比能够节约一半以前的原料。
（4）使用寿命长。
在不受阳光紫外线照射的情况下能够使用50年以上。

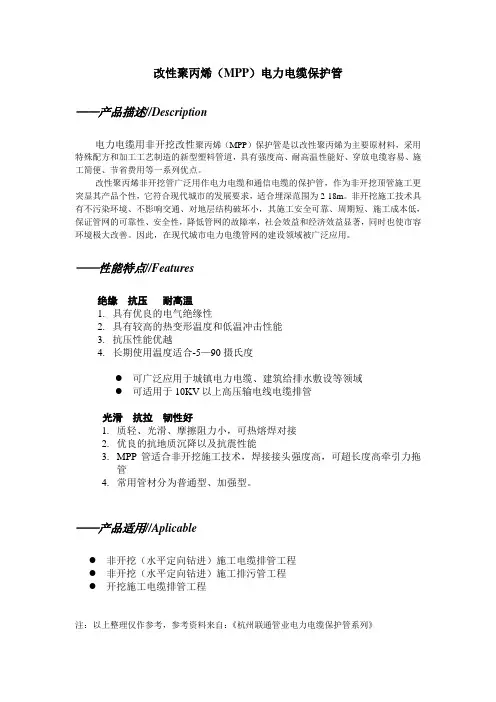

改性聚丙烯（MPP）电力电缆保护管
——产品描述//Description
电力电缆用非开挖改性聚丙烯（MPP）保护管是以改性聚丙烯为主要原材料，采用特殊配方和加工工艺制造的新型塑料管道，具有强度高、耐高温性能好、穿放电缆容易、施工简便、节省费用等一系列优点。
改性聚丙烯非开挖管广泛用作电力电缆和通信电缆的保护管，作为非开挖顶管施工更突显其产品个性，它符合现代城市的发展要求，适合埋深范围为2-18m。
非开挖施工技术具有不污染环境、不影响交通、对地层结构破坏小，其施工安全可靠、周期短、施工成本低，保证管网的可靠性、安全性，降低管网的故障率，社会效益和经济效益显著，同时也使市容环境极大改善。
因此，在现代城市电力电缆管网的建设领域被广泛应用。
——性能特点//Features
绝缘抗压耐高温
1.具有优良的电气绝缘性
2.具有较高的热变形温度和低温冲击性能
3.抗压性能优越
4.长期使用温度适合-5—90摄氏度
●可广泛应用于城镇电力电缆、建筑给排水敷设等领域
●可适用于10KV以上高压输电线电缆排管
光滑抗拉韧性好
1.质轻、光滑、摩擦阻力小，可热熔焊对接
2.优良的抗地质沉降以及抗震性能
3.MPP管适合非开挖施工技术，焊接接头强度高，可超长度高牵引力拖
管
4.常用管材分为普通型、加强型。
——产品适用//Aplicable
●非开挖（水平定向钻进）施工电缆排管工程
●非开挖（水平定向钻进）施工排污管工程
●开挖施工电缆排管工程
注：以上整理仅作参考，参考资料来自：《杭州联通管业电力电缆保护管系列》。

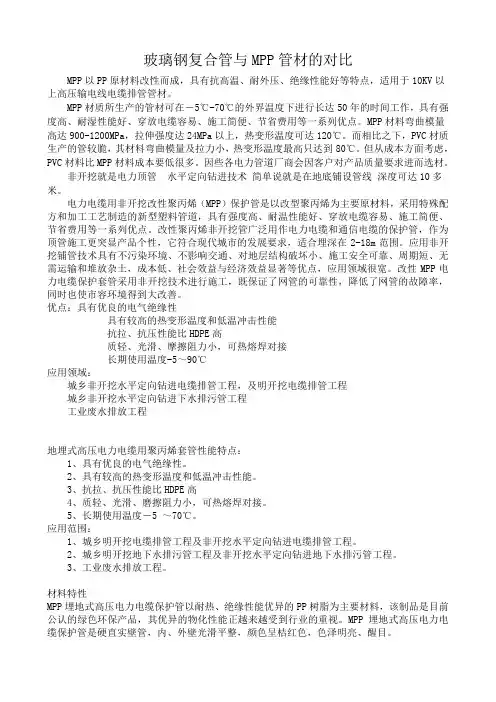

玻璃钢复合管与MPP管材的对比MPP以PP原材料改性而成，具有抗高温、耐外压、绝缘性能好等特点，适用于10KV以上高压输电线电缆排管管材。
MPP材质所生产的管材可在－5℃-70℃的外界温度下进行长达50年的时间工作，具有强度高、耐湿性能好、穿放电缆容易、施工简便、节省费用等一系列优点。
MPP材料弯曲模量高达900-1200MPa，拉伸强度达24MPa以上，热变形温度可达120℃。
而相比之下，PVC材质生产的管较脆，其材料弯曲模量及拉力小，热变形温度最高只达到80℃。
但从成本方面考虑，PVC材料比MPP材料成本要低很多。
因些各电力管道厂商会因客户对产品质量要求进而选材。
非开挖就是电力顶管水平定向钻进技术简单说就是在地底铺设管线深度可达10多米。
电力电缆用非开挖改性聚丙烯（MPP）保护管是以改型聚丙烯为主要原材料，采用特殊配方和加工工艺制造的新型塑料管道，具有强度高、耐温性能好、穿放电缆容易、施工简便、节省费用等一系列优点。
改性聚丙烯非开挖管广泛用作电力电缆和通信电缆的保护管，作为顶管施工更突显产品个性，它符合现代城市的发展要求，适合埋深在2-18m范围。
应用非开挖铺管技术具有不污染环境、不影响交通、对地层结构破坏小、施工安全可靠、周期短、无需运输和堆放杂土，成本低、社会效益与经济效益显著等优点，应用领域很宽。
改性MPP电力电缆保护套管采用非开挖技术进行施工，既保证了网管的可靠性，降低了网管的故障率，同时也使市容环境得到大改善。
优点：具有优良的电气绝缘性具有较高的热变形温度和低温冲击性能抗拉、抗压性能比HDPE高质轻、光滑、摩擦阻力小，可热熔焊对接长期使用温度-5～90℃应用领域：城乡非开挖水平定向钻进电缆排管工程，及明开挖电缆排管工程城乡非开挖水平定向钻进下水排污管工程工业废水排放工程地埋式高压电力电缆用聚丙烯套管性能特点：1、具有优良的电气绝缘性。
2、具有较高的热变形温度和低温冲击性能。
3、抗拉、抗压性能比HDPE高4、质轻、光滑、磨擦阻力小，可热熔焊对接。
电缆保护管,MPP、总则1.本技术规范用于工程所需的非开挖用MPP改性聚丙烯塑料电缆导管的订货技术条件。
2.本技术条件书提出了最低限度的技术要求，但未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术条件书和现在最新的国家标准的优质产品。
3.本技术条件书所用的标准如与供方所执行的标准不一致时，按较高标准执行。
4.在合同签定后，我方有权因规范、标准等发生变化单方面提出补充要求。
5.投标人应提供所投标产品的试验报告；应完整提供原始报告中所有的试验数据及分项内容并填写附表中的相关内容；且此类报告应为国家认可的检验中心出具的“检验报告”二、环境条件1.安装地点：2.不具备开挖条件的公路、城市道路和过街通道3.海拔不超过1000m4.环境温度不高于＋40 ℃，不低于-20 ℃，土壤最高温度28 ℃5.土壤热阻系数：1.2 ℃ m/W6.地震烈度7 度三、产品技术规范一）、电力电缆护套管（MPP ）技术规范1规范性引用文件GB/T1033 塑料密度和相对密度试验方法GB/T8804.3 塑料拉伸性能试验方法GB/T1633 热塑性塑料维卡软化稳定（VST）测定GB/T2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2918 塑料试样状态调节的试验的标准环境GB/T3960 塑料滑动摩擦磨损试验方法GB/T8806 塑料管材尺寸测量方法GB/T9341 塑料弯曲性能试验方法GB/T9647 热塑性塑料管材环刚度的测定GB/T12670 聚丙烯（PP）树脂DL/T802.1 电力电缆用导管技术条件第1 部分：总则DL/T802.7 电力电缆用导管技术条件第7 部分：非开挖用改性聚丙烯塑料电缆导管2型号规格及标记2.1规格1）管材规格表示如下Φ（公称内径）×（壁厚）×（长度）（环刚度）2）公称内径：与内径相关的公称尺寸，单位为mm。
3）壁厚：导管任一点的壁厚，单位为mm。
