伺服液压机

伺服压力机结构
伺服压力机是一种高精度、高效率的机械设备，它主要由机架、液压
系统、伺服电机和控制系统等部分组成。

下面我们来详细了解一下伺
服压力机的结构。

1. 机架
伺服压力机的机架是整个设备的支撑结构，它主要由上下底板、立柱
和横梁等部分组成。

上下底板是整个设备的基础，立柱和横梁则起到
了支撑和连接作用。

在使用过程中，机架必须保持稳定，以确保加工
质量。

2. 液压系统
液压系统是伺服压力机最重要的组成部分之一，它通过液体传递能量
来驱动活塞进行加工。

液压系统包括油箱、泵站、阀门和管路等部分。

其中油箱储存液体，泵站将液体从油箱中抽出并送到阀门处，阀门控
制液体流动方向和速度，并通过管路将液体送到活塞处。

3. 伺服电机
伺服电机是伺服压力机的核心部件之一，它通过控制转速和转向来控
制活塞的运动。

伺服电机具有高精度、高效率、高稳定性等优点，可
以满足各种不同的加工需求。

4. 控制系统
控制系统是伺服压力机的大脑，它通过对各个部件进行控制和调节来
实现加工过程中的自动化和智能化。

控制系统包括硬件和软件两部分，硬件包括主板、显示器、输入输出设备等，软件则包括程序和算法等。

总之，伺服压力机结构复杂，但各个部分协同工作可以实现高效率、
高精度的加工过程。

在使用过程中，必须严格按照操作规程进行操作，并定期进行维护保养。

液压机伺服技术改造实施方案一、需求分析与评估在进行液压机伺服技术改造前，需要深入了解企业的实际需求，如提高生产效率、改善产品质量、降低能耗等。

对现有液压机的工作状况进行全面评估，包括性能、效率、精度、可靠性等方面，找出存在的问题和改进的空间。

根据评估结果，制定改造目标和实施计划。

二、伺服系统选型根据液压机的实际需求和评估结果，选择适合的伺服系统型号。

需要考虑的因素包括：1. 伺服系统的性能参数，如最大输出功率、动态响应、控制精度等；2. 液压机的负载特性和工艺要求；3. 伺服系统的可靠性和稳定性；4. 系统的成本和性价比。

三、旧设备拆除在安装新伺服系统之前，需要对旧设备进行拆除。

需要拆卸的部件包括：液压泵、液压缸、传动装置等。

在拆除过程中，要保证设备的完整性，以便后续的回收和再利用。

同时，要注意安全问题，采取必要的防护措施，确保操作人员的人身安全。

四、新伺服系统安装按照安装说明书的指引，正确安装新伺服系统。

需要安装的部件包括：伺服电机、控制器、传感器等。

在安装过程中，要确保各部件的连接牢固可靠，避免出现松动或脱落的情况。

同时，要注意电气安全和机械安全，确保设备和操作人员的安全。

五、系统调试与测试完成新伺服系统的安装后，需要进行系统调试与测试。

首先进行电气调试，检查线路连接是否正确，各部件的电源是否正常。

然后进行机械调试，调整各部件的安装位置和间隙，确保设备的运动轨迹和精度符合要求。

最后进行性能测试，检查设备的各项性能指标是否达到预期要求。

六、员工培训为了确保操作人员能够熟练掌握新伺服系统的操作和维护技能，需要进行员工培训。

培训内容包括：新伺服系统的基本原理、操作方法、维护保养等方面。

通过培训，使操作人员能够快速适应新设备，提高工作效率。

同时，也要进行安全培训，加强员工的安全意识，避免发生安全事故。

七、运行监控与优化在新伺服系统投入使用后，需要进行运行监控与优化。

通过实时监测设备的运行状态和性能参数，及时发现和处理异常情况。

伺服液压系统选型计算说明一、选型计算的目的和意义伺服液压系统选型计算是根据设备或机械的工作要求，确定适合的液压泵、液压马达、液压阀、液压缸等液压元件的型号和规格，以满足设备和机械的工作性能要求。

正确的选型计算可以确保伺服液压系统的性能稳定、工作可靠，并提高系统的工作效率和使用寿命。

二、选型计算步骤（一）确定工作要求和参数在进行伺服液压系统选型计算之前，必须明确设备或机械的工作要求和参数，包括但不限于以下几个方面：1.工作负载和力矩要求：根据设备或机械的工作情况，确定其所需的负载和力矩要求。

2.工作速度和加速度要求：根据设备或机械的工作要求，确定其所需的工作速度和加速度。

3.系统压力要求：根据设备或机械的工作要求，确定其所需的工作压力范围。

4.工作循环和周期要求：根据设备或机械的工作情况，确定其所需的工作循环和周期要求。

（二）液压驱动元件选型计算1.液压泵的选型计算：根据设备或机械的工作要求和参数，通过计算来确定所需的液压泵的流量和压力。

液压泵的选型计算公式为：流量(Q)=负载(q)/工作速度(v)压力(P)=最大工作压力+泄露压力+额外压力其中，最大工作压力为设备或机械工作过程中所需的最大压力，泄露压力为液压系统中由于密封问题引起的泄露压力，额外压力为考虑系统的安全因素和冗余设计等所需的压力。

2.液压马达的选型计算：根据设备或机械的工作要求和参数，通过计算来确定所需的液压马达的扭矩和转速。

液压马达的选型计算公式为：扭矩(T)=负载(F)×杠杆臂长度(r)转速(N)=负载(F)×杠杆臂长度(r)/液压马达流量(Q)其中，负载为设备或机械工作过程中所承受的力或力矩，杠杆臂长度为负载施加在设备或机械上的杠杆臂长度。

（三）液压控制元件选型计算根据设备或机械的工作要求和参数，确定所需的液压控制元件的型号和规格。

通常液压控制元件包括液压阀、液压缸等。

液压阀的选型计算主要考虑流量和压力的要求，液压缸的选型计算主要考虑工作负载和速度。

伺服压力机机械原理伺服压力机是一种利用液压技术来产生高压力的机械设备，它具有精度高、性能稳定等特点，广泛应用于工业生产中的压力加工、冲压成型等工艺过程。

伺服压力机的机械原理是通过控制液压系统中的液压液来达到产生高压力的目的，下面详细介绍其机械原理。

伺服压力机的机械原理包括液压系统原理和机械传动原理两个方面。

液压系统原理：伺服压力机的液压系统由液压泵、液压缸、液压阀等组成。

整个系统的工作过程可以分为四个阶段：压力上升、保压、松开压力和回程。

液压系统的压力上升阶段：当液压泵启动时，液压泵会不断地将低压液体吸入并通过高压油管送至液压缸中。

液压泵的工作会产生液压能，将液压油压缩后输出，从而实现压力的上升。

液压系统的保压阶段：当压力达到设定值时，液压阀会自动关闭，使液压泵的输出液体无法再进入液压缸。

此时，液压系统在保持压力的同时，保持液压油的体积不发生变化。

通过保压阀和压力传感器的调节，确保在加工过程中保持所需压力。

液压系统的松开压力阶段：当加工完成后，松开压力的操作由液压阀实现。

液压阀打开后，液压系统的压力会迅速降低，使液压缸内的压力释放。

这样，压力机的加工件就可以从工作台上移除，为下一道工序做准备。

液压系统的回程阶段：在松开压力后，液压泵会将液体重新吸入并通过高压油管送回至液压泵中，完成一个回程过程。

这样，液压系统就进入了一个新的循环，并为下一次工件的加工做好准备。

机械传动原理：伺服压力机的机械传动原理主要是通过电机、减速器和传动杆等部件来实现的。

电机通过驱动减速器，使减速器将电机的高速旋转转换为低速高扭矩的输出，然后将功率传递给液压泵和传动杆。

传动杆是伺服压力机的关键机械部件之一，其作用是将电机输出的转矩和速度转化为伺服压力机的运动力。

传动杆通常由连杆、齿轮和连轴器等组成，其结构可以根据不同的加工需求进行调整。

在伺服压力机的工作过程中，电机通过减速器驱动传动杆的运动，并带动齿轮的旋转。

齿轮的旋转会导致连杆的摆动，从而引起液压泵的工作。

伺服压力机偏载调试方法伺服压力机是一种利用伺服电机控制液压系统的压力机。

在使用过程中，为了保证设备的工作效率和质量，需要进行偏载调试。

偏载调试是指在没有工作载荷的情况下，对伺服压力机进行调试和优化。

下面将详细介绍伺服压力机偏载调试的方法。

首先，进行系统的初步调整，包括液压系统、伺服电机以及控制系统的参数设定。

液压系统的调整包括调整油泵的压力、速度和流量，确保液压系统的运行平稳。

伺服电机的调整包括调整电机的转速、功率和响应时间等，确保电机的工作效果良好。

控制系统的调整包括调整控制器的增益、反馈和控制信号等，确保控制系统的运行精确。

接下来，进行负载下的程序调整。

在偏载情况下，通过调整控制系统的程序，模拟出工作载荷的情况，检查机械传动、液压控制和电气系统的协调性。

在调整过程中，可以通过改变控制参数来调整伺服系统的运动曲线、速度曲线和力曲线，以实现更加精确的负载调整。

同时，对压力机的运行特性进行测试和分析。

通过测量和分析压力机在不同负载下的压力、速度和力的变化，可以进一步调整和优化控制系统的参数，提高压力机的工作效率和精度。

此外，还可以通过模拟实际工作环境，测试机器在各种工况下的性能和稳定性，以验证机器的负载能力。

最后，进行系统性能测试和调整。

在偏载状态下，进行系统的稳定性、响应速度和界面效果等测试，以评估系统的性能。

根据测试结果，能够进一步调整控制器的参数和算法，提高系统的稳定性和控制精度。

总结来说，伺服压力机的偏载调试是通过系统参数的调整和控制算法的优化，对设备在没有工作载荷下的机械传动、液压控制和电气系统进行调整和优化的过程。

通过偏载调试，可以提高设备的工作效率和质量，提高设备的生产效益。

伺服压力机的工作原理
伺服压力机的工作原理是通过伺服系统控制液压系统的工作来实现对压力的精确控制。

具体工作原理如下：
1. 伺服系统：伺服系统由伺服电机和伺服控制器组成。

伺服电机是一种精密的电动机，能够根据控制信号精确地控制运动。

伺服控制器负责接收控制信号，并根据反馈信号调整伺服电机的输出。

2. 液压系统：液压系统由液压泵、液压缸和液压阀组成。

液压泵负责将油液从油箱吸入，并通过液压阀控制油液的流向和流量。

液压缸是伺服压力机的执行机构，根据液压系统的控制压力进行运动。

3. 控制方式：伺服控制器根据预设的压力值生成控制信号，并通过控制阀控制液压泵的流量，使液压系统的压力达到预设的压力值。

当设定值和反馈值有偏差时，伺服控制器会根据反馈信号进行修正，调整控制信号的输出，使压力保持在设定值附近。

4. 压力调节：伺服压力机的压力可以通过调整伺服控制器中的参数来实现。

通常可以通过设定比例增益、积分增益和微分增益等参数来调节压力的稳定性和响应速度。

总的来说，伺服压力机通过伺服系统控制液压系统的工作，使得压力能够精确地
控制，并能根据需求进行调节，从而实现各种材料的成型和加工。

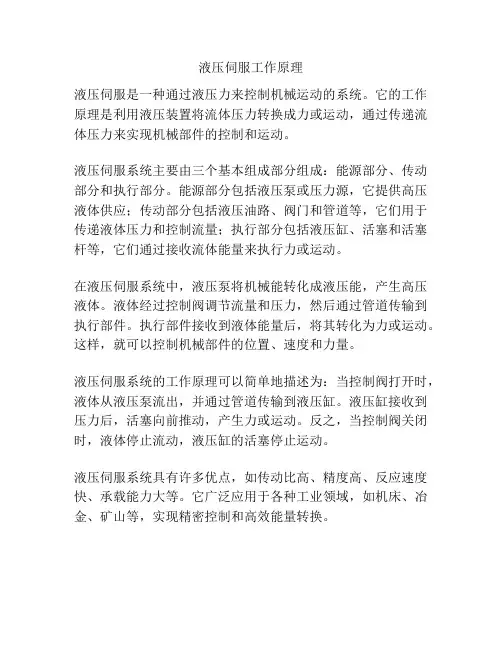

液压伺服工作原理
液压伺服系统是通过液压原理实现精确控制的一种机电装置。

其工作原理如下：
1. 液压伺服系统由液压泵、液压缸、控制阀和传感器等组成。

液压泵通过机械能输入，将机械能转化为流体能。

2. 液压泵将流体送入控制阀，控制阀通过调节液压流量和压力来控制流体的输出。

控制阀是系统的核心部件，它根据传感器信号和预设的控制要求，将流量和压力分配到液压缸上。

3. 传感器用于感知被控对象的实际状态，并将状态信息反馈给控制阀。

控制阀根据传感器的反馈信号，调整液压流量和压力，使得被控对象达到期望的位置、速度或力。

4. 液压流体进入液压缸，通过液压缸的活塞运动，产生线性位移或输出力。

液压缸的活塞由流体推动，通过活塞杆连接到被控对象，将控制信号转化为机械运动。

5. 当被控对象达到期望状态时，传感器感知到的状态信息与控制阀预设的控制要求相符，控制阀停止调节。

通过以上原理，液压伺服系统实现了对机械运动的精确控制。

其优点包括高承载能力、动态响应快、可靠性高、结构简单等。

在工业自动化领域广泛应用，例如数控机床、起重设备、注塑机等。

液压伺服系统工作原理液压伺服系统是一种将液压动力与伺服控制技术结合的控制系统。

它利用液压的优势来实现高速、高精度的运动控制。

液压伺服系统主要由液压源、执行元件、控制元件和传感器组成，通过控制元件对液压信号进行调节，驱动执行元件实现系统的动作。

液压伺服系统的工作原理基于液压传动的基本原理——泵的机械能转化为液压能的过程。

液压伺服系统通过泵将液体压力能转化为动能，然后通过执行元件将液压能转化为机械能，从而实现工作目标。

液压伺服系统使用液体作为工作介质，通过控制元件对液压信号进行调节，控制执行元件的动作。

在液压伺服系统中，常用的液体是油。

油的粘度和压力是影响液压系统工作效果的重要因素。

粘度越大，液压系统的动能传递效率越高。

而压力的大小则取决于工作要求，压力过大或过小都会影响系统的工作效果。

液压伺服系统中的泵是其核心部件，它负责将机械能转化为液压能。

在液压伺服系统中，常用的泵有齿轮泵、液压柱塞泵和叶片泵等。

泵通过提供压力将液体推送到执行元件中，从而实现系统的工作。

执行元件是液压伺服系统的执行部件，它将液压能转化为机械能，实现系统的运动。

常见的执行元件有液压缸和液压马达。

液压缸通过液体的力学效应来实现工作，而液压马达则通过液体的动力效应来实现工作。

执行元件的选择取决于具体的工作要求和系统性能。

控制元件是液压伺服系统中起控制作用的部件，它根据输入信号来控制和调节液压信号的大小和方向，从而实现对执行元件的控制。

常见的控制元件有阀门和流量分配器。

阀门负责控制和调节液体的流量和压力，而流量分配器则负责实现对液体流向的控制。

传感器是液压伺服系统中起反馈作用的部件，它通过感知系统的工作状态来提供反馈信号，从而实现对系统的控制。

常见的传感器有位置传感器和压力传感器。

位置传感器用于测量执行元件的位置，而压力传感器则用于测量液压系统的压力。

综上所述，液压伺服系统是一种将液压动力与伺服控制技术结合的控制系统。

它通过泵将机械能转化为液压能，然后通过控制元件对液压信号进行调节，驱动执行元件实现系统的动作。

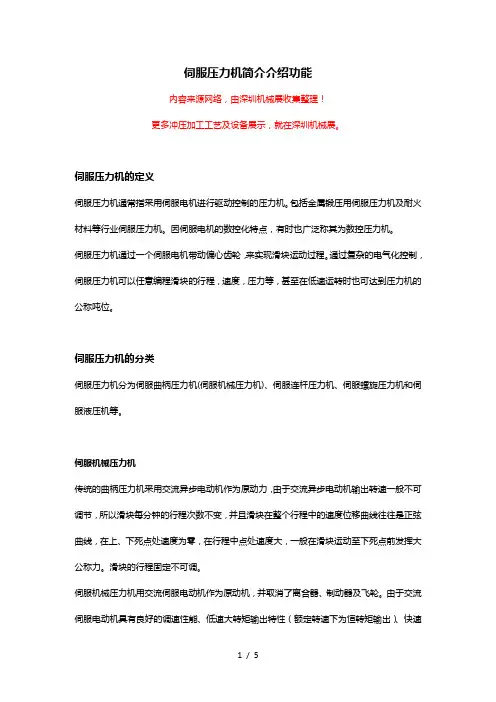

伺服压力机简介介绍功能内容来源网络，由深圳机械展收集整理！更多冲压加工工艺及设备展示，就在深圳机械展。

伺服压力机的定义伺服压力机通常指采用伺服电机进行驱动控制的压力机。

包括金属锻压用伺服压力机及耐火材料等行业伺服压力机。

因伺服电机的数控化特点，有时也广泛称其为数控压力机。

伺服压力机通过一个伺服电机带动偏心齿轮，来实现滑块运动过程。

通过复杂的电气化控制，伺服压力机可以任意编程滑块的行程，速度，压力等，甚至在低速运转时也可达到压力机的公称吨位。

伺服压力机的分类伺服压力机分为伺服曲柄压力机(伺服机械压力机)、伺服连杆压力机、伺服螺旋压力机和伺服液压机等。

伺服机械压力机传统的曲柄压力机采用交流异步电动机作为原动力，由于交流异步电动机输出转速一般不可调节，所以滑块每分钟的行程次数不变，并且滑块在整个行程中的速度位移曲线往往是正弦曲线，在上、下死点处速度为零，在行程中点处速度大，一般在滑块运动至下死点前发挥大公称力。

滑块的行程固定不可调。

伺服机械压力机用交流伺服电动机作为原动机，并取消了离合器、制动器及飞轮。

由于交流伺服电动机具有良好的调速性能、低速大转矩输出特性（额定转速下为恒转矩输出）、快速起停特性和正反转特性，使得伺服机械压力机可通过电动机进行控制，实现滑块的不同运动曲线，通过预先编程，将机械压力机和液压机的优点结合起来。

可根据冲压工艺的需要，任意地调节曲柄滑块机构的运动速度和冲压力，使压力机的工作曲线与各种不同的应用要求相匹配。

国外企业生产的曲柄传动型伺服压力机，主要有日本小松（KOMATSU）公司生产的H1F 系列复合伺服压力机、会田（AIDA）公司生产的NS1-D系列数控伺服压力机、山田（YAMADA）公司生产的Svo-5型与Mag-24型伺服压力机、网野（AMINO）公司生产的Servo Link型伺服压力机等。

日本的会田、小松和网野等压力机制造企业相继推出了多种传动结构形式的伺服机械压力机。
