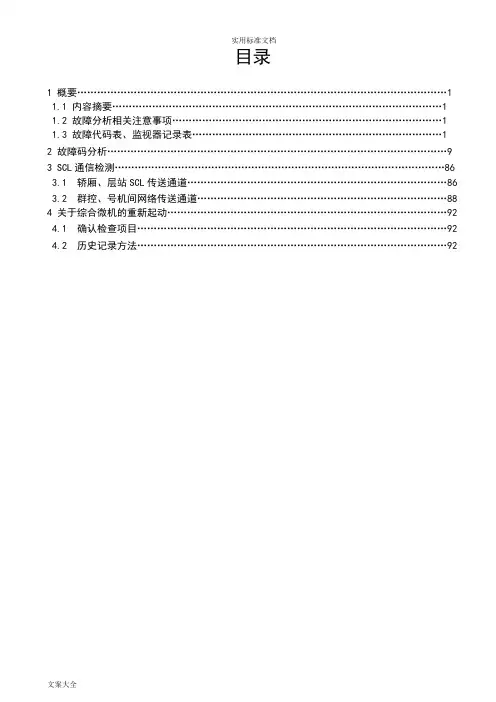

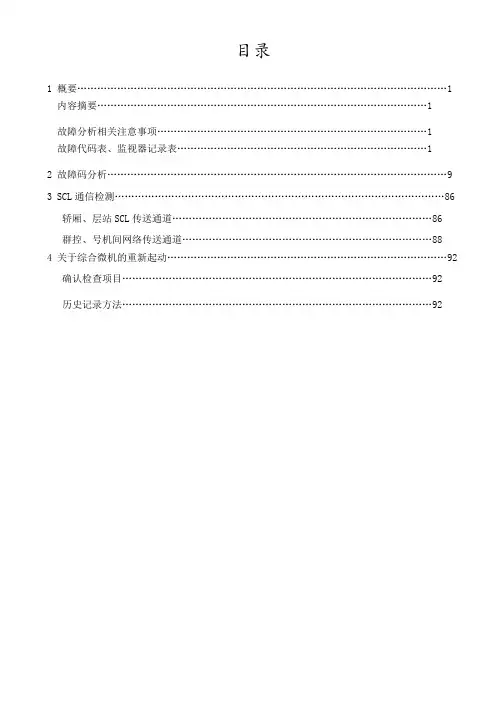

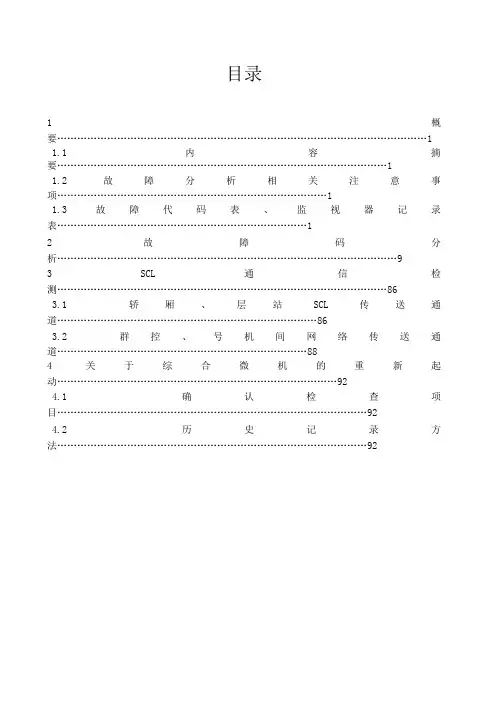

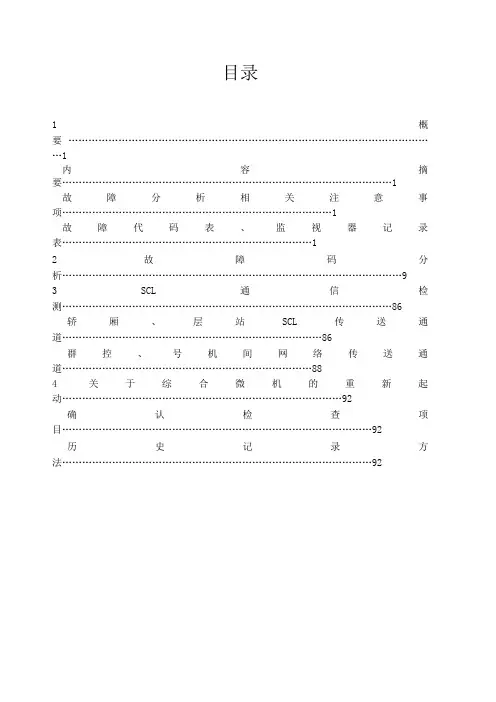

M C A系列电梯故障检测说明书(总94页)目录1 概要 (1)内容摘要 (1)故障分析相关注意事项 (1)故障代码表、监视器记录表 (1)2 故障码分析 (9)3 SCL通信检测 (86)轿厢、层站SCL传送通道 (86)群控、号机间网络传送通道 (88)4 关于综合微机的重新起动 (92)确认检查项目 (92)历史记录方法 (92)1 概要1.1内容摘要本资料详细说明CA系列电梯故障码及其故障分析的方法。
故障分析相关注意事项在现场进行故障处理、顾客投诉、定期保养等作业之前，不论有没有故障码显示，都要先查看记录故障发生的次数及故障码记录CA系列电梯故障码分为主微机故障码和副微机故障码。
在现场查看故障码有三种方式：1、通过主控板（CA9-MPU）上的六位数码管查看主微机故障和副微机的故障是通过第四位数码管来区分，第四位数码管的最上横亮表示主微机故障，最下横亮表示副微机故障，后两位数码管显示的数字表示故障码。
如图1、图2所示图1 表示主微机 10故障图2 表示副微机 10故障2、通过手提电脑的Softdebugger软件查看3、通过GHP故障信息菜单功能项查看在GHP中，进入CA09--->故障信息--->故障详细，查看故障代码记录。
并将故障代码及发生的时间记录下来。
进入CA09--->故障信息--->最后一次故障状态或最初一次故障状态，查看最后一次故障或最初故障发生时关键信号的状态，并将这些关键信号的状态记录下来。
进入CA09--->故障信息--->故障次数，可以查看发生故障的次数※注意：记录故障码相关信息后方可清除故障码。
※如果出现故障码，请参考本资料进行故障分析，找出故障原因。
故障代码表、监视器记录表故障等级处理方式等级作用区分处理方式Ａ禁止运行或运行中急停，不能再起动Ａ１功能禁止(#50B、#5、#5R：OFF、变频器输出封锁)Ａ２禁止再起动(#5、#5R：OFF)、可能可以开关门Ｂ禁止运行或运行中急停，可再起动Ｂ１最近层平层运行(电梯停止3(s)后，#50B恢复投入)Ｂ２允许低速运行(包括端站位置校正低速运行)Ｃ在就近层平层停梯后，不可再起动Ｃ１功能禁止(#50B：OFF)Ｃ２禁止再起动(#5、#5R：OFF)Ｄ并联、群管理运行不允许Ｄ单梯、后备运行Ｅ不影响运行Ｅ只记录故障故障代码表、监视器记录表如下表所示：注：○表示保持故障→重新上电后故障清除●表示停电保持故障→重新上电后故障不会清除，需用调试工具清除故障表故障信息记录表，采用调试工具GHP通过变量LGTCDBH查看故障记录信息ZTCD 12 #5 ON 故障主微机部 txmcn在#5接触器的输出缓冲非ON 的状态下，如果#5反馈触点输入ON 状态持续500（ms ），则检出故障（1） 确认以下回路图的数据（2） 确认以下缓冲。
