汽车点火系统常见故障诊断与维修班级专业汽车技术服务与营销教学系汽车工程系指导老师完成时间年月日至年月日目录摘要 (3)第一章发动机点火系统的发展 (4)第二章点火系统的分类及结构 (5)2.1点火系统的分类 (5)2.2点火系统的结构........... . (6)第三章点火系统的常见故障诊断及维修 (7)3.1点火系统常见故障 (7)3.2点火系统故障分析及排除方法 (7)第四章点火系统的维护 (9)4.1 主要内容 (9)4.2 点火正时的检查与调整 (10)4.3点火器的检修 (12)4.4点火正时的检查与调整 (12)结论 (14)致谢 (15)参考文献 (16)摘要“汽车”这一名词在当今飞速发展的时代，有着举足轻重的位置。
它已经成为了人们生活中的一部分，在我国汽车保有量越来越多，车型也越来越复杂。
尤其是高科技的飞速发展，一些新技术、新材料在汽车上的广泛应用后，给汽车故障诊断与排除增加了一定难度。
在现代汽油发动机中，气缸内的可燃混合气是采用高压电火花点燃的。
为了在气缸中产生高压电火花，必须采用专门的点火装置，即点火系统。
点火质量的高低直接影响发动机的性能，所以，点火系统是发动机最重要的系统之一。
发动机许多常见故障都是点火时刻不准引起的，因此，在实际维修过程中，有很大比例的发动机故障是由于点火系统的故障引起的。
汽车点火系统工作状况的好坏,直接影响发动机的动力性和经济性。
在汽车维修过程中,点火系统故障率相对较高。
因此，本篇论文通过介绍常见的汽车点火系统故障诊断，并提出修理方法。
汽车点火系统是点燃式发动机为了正常工作，按照各缸点火次序，定时地供给火花塞以足够高能量的高压电(大约15000～30000V)，使火花塞产生足够强的火花，点燃可燃混合气。
能够按时在火花塞电极间产生电火花的全部设备，称为发动机点火系。
为了适应发动机的工作，要求点火系能按照发动机的点火次序，在一定的时刻，供给火花塞以足够能量的高压电，使其两极间产生电火花，点燃混合气，使发动机做功。
汽车点火系统常见故障诊断与维修班级专业汽车技术服务与营销教学系汽车工程系指导老师完成时间年月日至年月日目录摘要 (3)第一章发动机点火系统的发展 (4)第二章点火系统的分类及结构 (5)2.1点火系统的分类 (5)2.2点火系统的结构........... . (6)第三章点火系统的常见故障诊断及维修 (7)3.1点火系统常见故障 (7)3.2点火系统故障分析及排除方法 (7)第四章点火系统的维护 (9)4.1 主要容 (9)4.2 点火正时的检查与调整 (10)4.3点火器的检修 (12)4.4点火正时的检查与调整 (12)摘要“汽车”这一名词在当今飞速发展的时代，有着举足轻重的位置。
它已经成为了人们生活中的一部分，在我国汽车保有量越来越多，车型也越来越复杂。
尤其是高科技的飞速发展，一些新技术、新材料在汽车上的广泛应用后，给汽车故障诊断与排除增加了一定难度。
在现代汽油发动机中，气缸的可燃混合气是采用高压电火花点燃的。
为了在气缸中产生高压电火花，必须采用专门的点火装置，即点火系统。
点火质量的高低直接影响发动机的性能，所以，点火系统是发动机最重要的系统之一。
发动机许多常见故障都是点火时刻不准引起的，因此，在实际维修过程中，有很大比例的发动机故障是由于点火系统的故障引起的。
汽车点火系统工作状况的好坏,直接影响发动机的动力性和经济性。
在汽车维修过程中,点火系统故障率相对较高。
因此，本篇论文通过介绍常见的汽车点火系统故障诊断，并提出修理方法。
汽车点火系统是点燃式发动机为了正常工作，按照各缸点火次序，定时地供给火花塞以足够高能量的高压电(大约15000～30000V)，使火花塞产生足够强的火花，点燃可燃混合气。
能够按时在火花塞电极间产生电火花的全部设备，称为发动机点火系。
为了适应发动机的工作，要求点火系能按照发动机的点火次序，在一定的时刻，供给火花塞以足够能量的高压电，使其两极间产生电火花，点燃混合气，使发动机做功。
点火故障排除方法-回复用户所提到的主题是“点火故障排除方法”。
在这篇文章中，我将为你提供一些步骤和技巧，以帮助你找出并解决可能导致点火故障的问题。
第一步：确认故障症状当你遇到点火故障时，车辆可能无法启动、发动机运行不稳或无力，或者发动机启动后立即熄火。
首先，你需要确认故障的具体症状。
观察车辆的行为以及任何指示灯的亮起，这将有助于缩小故障排查的范围。

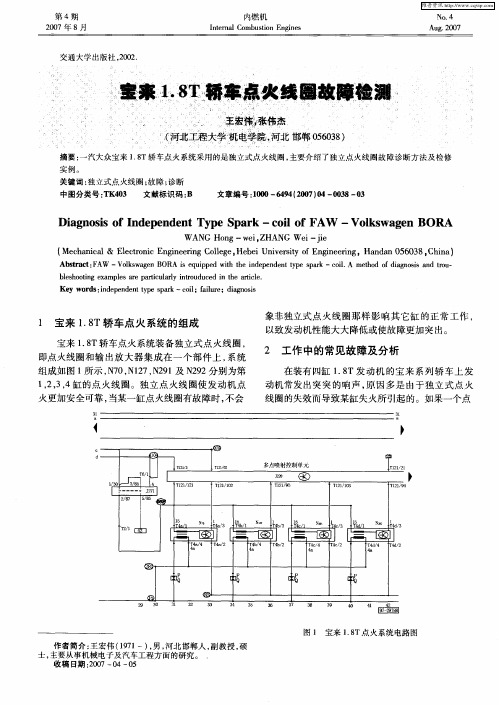

第二步：检查点火线圈点火线圈是点火系统的核心组件，负责向发动机提供高压脉冲以点燃燃料。
如果线圈出现问题，可能会导致点火故障。
检查线圈的首要步骤是检查其电阻值。
使用万用表上的欧姆档测量线圈的电阻，然后与制造商提供的规范进行对比。
如果电阻超出规范范围，那么线圈可能需要更换。
第三步：检查点火塞点火塞是点火系统的另一个关键组件，它将电力传递到引擎燃烧室，点燃燃料。
使用扳手和点火塞扳手，将点火塞逐个拔出，检查其状态。
如果点火塞的电极部分灼烧严重或有明显的沉积物，那么它可能需要更换。
另外，确保点火塞间隔正确调整，以便获得适当的火花间隔。
第四步：检查高压线高压线负责将电力传输到点火塞。
如果高压线受损或老化，可能会导致点火不稳定或无法点火。
首先，检查高压线是否存在明显的裂缝、划痕或损坏迹象。
然后，使用万用表测量高压线的电阻值，然后与制造商提供的规范进行对比。
如果电阻超出规范范围，那么高压线可能需要更换。
第五步：检查电池和电源线电池是提供电力给车辆启动和点火系统的关键组件。
检查电池终端是否干净，并确保电池的电压正常。
如果电池电压过低，可能会导致点火系统不稳定。
另外，检查电源线是否松动或腐蚀，确保电源连线牢固可靠。
第六步：检查点火模块点火模块是点火系统的控制装置，负责控制点火时间和火花输出。
如果点火模块出现故障，可能会导致点火系统无法正常工作。
要检查点火模块，首先确认是否有明显的损坏、融化或烧焦。
然后，使用万用表测量点火模块的电阻值，然后与制造商提供的规范进行对比。
如果电阻超出规范范围，那么点火模块可能需要更换。
汽车点火系统故障诊断与维修商丘科技职业学院题目汽车点火系统故障诊断与维修系别机电工程系专业汽车检测与维修学生姓名成绩指导教师2011年4月摘要汽车工业的快速发展必将带动维修行业的前进步伐。
本文则主要通过对汽车点火系分类及结构的检测与维修和常见故障诊断与维修的方法的论述，使人们对点火系有了更入的了解，有助于维修技师对点火系统进行快速的诊断和维修，有助于维修行业的发展。
关键词：点火正时；霍尔信号发生器；点火线目录1前言 (1)2点火系统的分类及结构 (1)2.1点火系统的分类 (1)2.1.1传统点火系统 (1)2.1.2 电子点火系统 (2)2.2点火系统的结构 (2)2.2.1蓄电池点火系统 (2)2.2.2有触点晶体管点火系统 (3)2.2.3无触点电子点火系统 (3)3点火系统的常见故障诊断及维修 (4)3.1常见故障 (4)3.2障分析及排除方法 (4)4点火波形在故障诊断中的应用 (6)4.1次级点火波形的形成原理 (6)4.2几种常见故障波形的原因分析 (7)5点火系统的维护 (10)5.1主要内容 (10)5.2点火正时的检查与调整 (11)5.3分电器的检修及保养 (12)5.4点火器的检修.......... 错误!未定义书签。
结论 (1)参考文献 (2)1前言汽车点火系统是点燃式发动机为了正常工作，按照各缸点火次序，定时地供给火花塞以足够高能量的高压电(大约15000～30000V)，使火花塞产生足够强的火花，点燃可燃混合气。
能够按时在火花塞电极间产生电火花的全部设备，称为发动机点火系。
为了适应发动机的工作，要求点火系能按照发动机的点火次序，在一定的时刻，供给火花塞以足够能量的高压电，使其两极间产生电火花，点燃混合气，使发动机做功。
2点火系统的分类及结构2.1点火系统的分类1.传统点火系统: 蓄电池点火系；磁电机点火系。
2.电子点火系统：（1）晶体管点火系TI-B(Breaker-Triggered transistorized Ignition)。
汽车电控点火系统故障诊断及维修探析0引言近年来，随着我国科技水平的不断提高，越来越多的现代化电子技术被广泛应用于各个领域，计算机电子技术在汽车领域的应用推动了汽车行业的快速发展，机电一体化成为汽车工业发展的重要趋势。
电控点火系统作为汽车发动机重要的组成部分，一旦发生故障会造成发动机怠速不稳、功率下降等诸多问题，而随着人们对汽车性能的要求越来越高，电控点火系统结构也越来越复杂，电控点火系统性能更加稳定，在降低燃油消耗和污染物排放的同时其故障诊断及维修难度也越来越高，这对汽车维修技术人员提出了更高的技能要求，因此，对汽车电控电话系统故障诊断及维修分析具有重要的意义。
1汽车电控点火系统介绍1.1电控点火系统的基本结构电控点火系统即电子控制点火系统，它是现代汽车中较为常用的点火系统，其基本功能是点火提前控制。
电控点火系统基本结构由各种感测器（曲轴转角传感器、空气流量计、水温传感器、节气门开关、点火开关、车速传感器等）、控制单元、点火器以及发货线圈等。
1.2电控点火系统工作原理电控点火系统的电源是汽车发动机和蓄电池，其工作原理点火线圈可以将电源低压电转化为高压电，再通过分电器将其分配到每个油缸的火花塞，根据各个相关传感器（例如发动机转速传感器、进气管真空传感器等）发出的信号对发动机运行工况及运行条件进行判断，从而选择最佳点火提前角点燃混合器，改善发动机燃烧过程，达到提高发动机动力性、经济性以及降低污染物排放的目的。
或者直接由微机控制系统对高电压进行分配，不用分电器，也可以达到同样的目的。
1.3电控点火系统的优点电控点火系统的主要优点有以下几点：第一，能够根据发动机转速提供最佳点火电压和点火持续时间；第二，能够在不同负荷和转速条件下提供最近点火提前角；第三，能够控制点火时间，通过爆震传感器对爆震进行反馈控制，确保点火时间刚好在汽油机不发生爆震的临界状态；第四，改系统有效提升了汽车发动机动力性、经济性，同时也有效降低了污染物排放；第五，电控点火系统结构紧凑，具有可靠性高、成本低、耗电少、无需冷却、响应性好等诸多优势[1]。
汽车发动机点火系统检测与故障诊断主要流程1. 外观检查
- 检查点火线圈、分电器盖、火花塞和高压线的状况
- 检查连接线路是否松动或损坏
2. 诊断故障码
- 连接诊断仪
- 读取并分析故障码
3. 电路检查
- 使用万用表检查电源电压
- 检查信号及地线电路是否正常
4. 元件测试
- 测试点火线圈电阻及二次电压
- 检查分电器盖内部及转子
- 检查火花塞的间隙及状态
5. 动态测试
- 怠速时检查火花塞火花
- 高速时检查高压火花线
- 检查点火时序
6. 维修更换
- 更换故障元件
- 调整相关设置
7. 验证修复
- 清除故障码
- 路试验证系统正常
8. 记录维修数据
- 记录故障码及维修过程
- 留存维修记录
以上是汽车发动机点火系统检测与故障诊断的主要流程。
要根据具体车型和故障症状有针对性地进行检测和诊断。
汽车点火系统常见故障与维修方法点火系统是汽车发动机重要的组成部分，其性能好坏将直接关乎到汽车的动力性和经济性。
点火系统是否存在故障，直接关系到汽车发动机能否正常工作。
本文将分析汽车点火系统常见故障以及维修方法，供汽车维修人员以及汽车用户参考。
标签：汽车点火系统；常见故障；维修方法汽车点火系统是汽车五大系统之一，在汽车的使用中发挥了不可取代的作用。
汽车点装置是汽车使用过程中较易出现故障的部件，为保证汽车的性能必须对点火装置故障的原因进行深入分析，并做出应对措施，从而降低汽车点火系统故障发生率。
汽车点火系统易发生故障的部件有蓄电池、点火线圈、火花塞等，因此本文重点分析蓄电池、点火线圈、火花塞的故障和维修方法。
1 蓄电池故障分析及维修方法蓄电池是汽车点火系统的动力装置，缺少蓄电池提供的电能，汽车将无法实现点火操作。
蓄电池故障是点火系统常见故障之一，在点火系统出现故障时需要及时检验蓄电池是否出现异常。
常见的蓄电池故障主要有接触不良以及电力不足，线路连接出现松动。
线路松动会造成短路现象，无法为点火装置提供点火必需的电能。
蓄电池电力不足也会导致无法提供汽车发动的基本电能。
当蓄电池出现线路连接不良时，可以采取填充物等形式进行重新加固，使线路之间保持相对静止，不出现松动现象。
对于蓄电池电力不足需要从几个方面进行研究分析。
首先打开蓄电池的上方的保护盖板，在打开盖板的过程中需要针对其盖板的固定方式采取适当的方法，不可破坏盖板结构。
汽车蓄电池使用的通常是六孔的蓄电池，开口处会有橡胶帽，取下橡胶帽即可看到排气口，并能通过排气孔直接看到电池底部，此时可以观察电池是否缺水。
蓄电池的正极一般由白色填充物包裹，正常情况下是湿润的，当出现干涸现象表明严重缺水。
当出现缺水时，可以使用胶头滴管吸引纯净蒸馏水注入蓄电池中，改善蓄电池内部的电解质，增强其储电能力。
注入的蒸馏水最好使用医用二次蒸馏水，注入过程中需要注意使用遮挡物，防止灰尘进入改变电解质的纯净度，另外注入水量不可过多，保证蓄电池内部一定的酸性环境。
专升本毕业设计（论文）设计（论文）题目：上海大众汽车点火系统故障诊断与流程分析学院名称：机械工程学院专业：汽车营销与售后技术服务班级： 12秋浙农贸汽车姓名：沈从飞学号 ************ 指导教师：黄永青职称副教授定稿日期： 2014 年 9 月 28日摘要现代汽车电子控制技术是汽车技术和电子技术的相结合，是现代工业发展与高新技术发展的产物，汽车电子化程度的高低从某种程度上反映了汽车水平的高低。
目前，电子技术的应用已经深入到汽车的所有系统，使汽车的技术性能、经济性和舒适性都有了很大提高，而电子点火系统的应用能更好的提高汽车的动力性、燃油经济性、降低废气排放。
本文介绍了现代电子点火系统的发展历程、优点、分类、构造、工作原理，系统分析了电子点火系统的常见故障，并结合实际分析了典型故障产生的原因，并给出了具体的故障排除方法。
关键词：电子点火系统；故障诊断排除The modern automobile electronic control technology is the combination of the automobile technology and the electronic technology development, is a product of modern industrial development and high technology, automotive electronicsdegree reflects the car level to some extent. At present, the application of electronic technology has been deep into all system of automobile, make vehicletechnical performance, economy and comfort have been greatly improved, andthe application of electronic ignition system can better improve the vehicle's power performance, fuel economy, lower emissions. This paper introduces the development process of modern electronic ignition system, the advantages,classification, structure, working principle, system analysis of common breakdown of electronic ignition system, and combined with the practical analysis of typical malfunctions of produce, and gives the specific troubleshooting metho目录一汽车电子点火系统的概述1 汽车点火系统的发展历程 (1)2电子点火系统的基本组成及工作原理 (2)二电子点火系统常见故障诊断 (5)1 电子点火系的常见故障 (5)2 电子点火系的故障诊断 (5)三电子点火系统故障诊断与维修实例 (8)1 上海大众轿车发动机不能起动 (8)2 上海大众轿车(采用无触点式点火系统)点火系统检查 (8)3 上海大众轿车点火线圈和点火器的检测 (9)结论 (11)致谢 (12)参考文献 (13)一绪论1.点火系统的发展历程在汽油机发动机，燃烧室的火花塞两极间加上直流电压后，电极间的气体便发生电离现象，随着两极间的间隙被击穿而产生电火花，并点燃气缸内压缩后的混合气。
而点火系随着科技的不断发展以点火脉冲触发方式的不同，经历了触点式点火系、电子点火系和微机控制的电子点火系统三个历程。
触点式点火系是靠断电触点来接通和切断点火线圈初级电流而使点火线圈此级产生高压电的，这种工作方式不可避免地存在（1）高速易断火（2）断电触点易烧蚀（3）对火花塞积炭敏感（4）起动性能差（5）无线电干扰大的缺陷。
尤其是多缸发动机的高速发展及人们对减少空气污染的重视和节约燃油的要求。
为了避免机械触点点火系统触点容易烧蚀损坏的缺点，在晶体管技术广泛应用后产生了非接触式传感器作为控制信号，以大功率三极管为开关代替机械触点的无触点电子点火系统。
这种系统显著优点在于初级电路电流由晶体三极管进行接通和切断，因此电流值可以通过电路加以控制。
不足之处在于这种系统中的点火时刻仍采用机械离心提前装置和真空提前装置，对发动机工况适应性差。
为了不断的弥补缺陷，微机控制点火系统在发动机运转时，微机根据传感器信号，直接控制各个点火线圈产生高压电，是相应火花塞跳火。
到目前为止，微机控制点火系统使技术最先进的点火系统。
1.3 研究方法(l)文献法:通过对相关文献的搜集、鉴别、整理和分析形成对事实科学认识的方法。
(2)调查法：通过采用问卷调查、市场调研等方法从各方面收集宁波汽车4S店的顾客满意度数据，通过对收集到的资料进行科学的分析处理进而得到结论。
(3)图表法：通过运用图示或表格进行说明的方法对各种因素进行比较分析。
(4)统计法：运用这一方法对顾客满意度进行分析，并揭示其中的相互关系、变化规律和发展趋势以了解顾客满意度的实际状况，找出需要改进的方面。
(5)对比分析法：通过对宁波4S店与各个竞争对手的对比，找出它的不足之处，并借鉴其它品牌的长处，为提高它的顾客满意度提供建设性的意见。
2. 电子点火系统的基本组成及工作原理电子点火系统又称为半导体点火系统或晶体管点火系统，它主要由点火电子组件、分电器及位于分电器内的点火信号发生器、点火线圈、火花塞等组成，如图所示。
1-火花塞；2-分电器；3-点火信号发生器；4-点火线圈；5-点火开关；6-蓄电池；7-点火电子组件图1—1电子点火系统结构点火电子组件也称电子点火器(简称点火器)，它是由半导体元器件(如三极管、可控硅等)组成的电子开关电路，其主要作用是根据点火信号发生器产生的点火脉冲信号，接通和断开点火线圈初级电路，起着传统点火系统中断电器触点同样的作用。
点火信号发生器装在分电器内，它可根据各缸的点火时刻产生相应的点火脉冲信号，控制点火器接通和断开点火线圈初级电路的具体时刻。
由于发动机点火时刻和初级线圈电流的不同控制方法，产生了不同的点火系统。
按点火系统的不同发展阶段可分为：传统机械触点点火系统、无触点点火系统、微机控制式电子点火系统和微机控制式无分电器电子点火系统。
其中以无触点电子点火系统为例。
无触点电子点火系统中，按点火信号发生器产生点火借号的原理不同，可分为以下几种型式：a. 磁感应式(磁脉冲式)；b. 霍尔效应式；c. 光电式；d. 电磁振荡式。
其中，磁感应式无触点电子点火装置由于其结构简单，性能可靠稳定，已在国外普遍使用；霍尔效应式性能优于磁感应式 (如奥迪、桑塔纳等)和部分美国车上应用较多；光电式和电磁振荡式则应用相对较少。
电子点火系与传统点火系一样均采用点火线圈储能和升压。
它是利用互感原理，先由点火线圈将低压电源转化为高压电源，然后再由配电器分配给各缸火花塞。
其工作原理见下图。
图1—2电子点火系统工作原理图信号发生器的转子在配气凸轮的驱动下旋转，信号发生器内部就会产生信号电压，并输入点火控制器控制大功率三极管导通和截止。
当SW接通，VT导通时，有初级电流流过；当三极管VT截止时，初级电流突然被切断，铁心中的磁通量迅速变化，在初级绕组W1和次级绕组W2中都会感应产生电动势。
由于次级绕组扎数多，因此能够感应产生足够击穿火花塞间隙的高压电，一般可达20000～25000v。
图中高压电用虚线表示，注意方向与低压电相反。
但在使用中只将点火线圈到火花塞之间的电路称为高压电。
发动机工作时，信号发生器转子在发动机凸轮轴的驱动下连续旋转，并不断产生点火信号控制三极管的导通与截止，点火线圈就不断产生高压电并由配电器按点火顺序分配到各缸火花塞产生点火花点燃混合气，保证发动机正常工作。
二电子点火系统常见故障诊断1.电子点火系的常见故障〈1〉点火系统无高压火①故障现象接通点火开关，起动机能带动发动机曲轴运转，点火系统无高压火②故障原因1曲轴位置传感器连接电路短路或短路；2曲轴位置传感器工作性能不良；3点火控制模块性能失效或连接线束松脱、短路或断路；4线圈的初级绕组断路；5点火线圈的次级绕组断路；6高压线断路；7火花塞工作不良；③故障诊断起动发动机，检查警告灯是否常亮，应该读取故障码，并根据故障码的内容诊断低压电路的故障；警告灯正常，则应检查点火系统的高压电路。
关闭点火开关，拔下发动机转速传感器的插头，用万用表测量相应的插座端子之间的阻值，如果所测数值不符合规定，应更换发动机转速传感器。
〈2〉高压火花弱①故障现象跳火实验时高压火花弱，发动机启动困难，怠速不稳，排气冒黑烟，加速性及高中速性较差。
②故障原因点火器点、火线圈不良，高压线电阻过大，火花塞漏电或积碳，点火系统供电电压不足火或搭铁不良等。
③故障诊断检查点火器和点火线圈工作状况是否良好，供电电压是否正常，各插接件及导线连接是否牢固，点火器搭铁是否可靠；清除火花塞积碳，更换漏电的火花塞。
<3>点火正时失准①故障现象发动机不易起动，怠速不稳；发动机动力不足，水温偏高；发动机易爆易燃等。
②故障原因初始点火提前角调整不当；曲轴转角与转速传感器不良或安装位置不正确。
③故障诊断检查初始点火提前角并按规定予以调整。
影响发动机点火正时失准的主要零部件是发动机点火基准传感器和曲轴转角与转速传感器，因此要检查信号转子是否有变形、歪斜，信号采集与输出部分安装有无不当，装置的间隙是否合适。
<4>点火性能随工况变化①故障现象低速工作正常，高速时失速；温度低时正常，温度高时不正常；刚起步时正常，工作一段时间后出现故障等。
②故障原因点火基准传感器和曲轴转角与转速传感器等安装松动；电路连接器件接触不良；点火器热稳定性差；点火线局部损坏或击穿，高压线电阻过大等。
③故障诊断检查各有关部件安装有无松动，电路连接是否牢固、可靠，点火器、点火线圈是否异常；检查或更换高压线、火花塞等。
不同车型的电子点火系线路结构不尽相同，但都可以按上图的检查方法和故障诊断程序准确、迅速地排除故障，关键是对具体的点火线路结构要熟悉。
图2-1电子点火系故障分析图三电子点火系统故障诊断与维修实例1．上海大众轿车发动不能起动①故障现象发动机无高压火，不能起动。
