汽车点火系统图文稿

图解点火系统的基本结构、原理！功能点火系统的功能就是在最适当的时间，在汽缸内产生电火花，点燃汽缸内的空气燃油混合物。

点火系统都有三个主要功能：① 必须能够生成具有足够能量的电火花，该电火花具有足够的热量，能够点燃燃烧室中的混合气；② 能够使该火花维护足够长的时间，以保证燃烧室中的燃料燃烧；③ 必须给每个汽缸都提供点火火花，以保证燃烧过程能在压缩行程的适当时刻开始。

分电器点火系统分电器具有下列功能：■ 按正确顺序将次级线圈的高压分配到各缸的火花塞上。

■ 在适当时间断开点火线圈初级电流。

■ 根据发动机工况（负荷、转速等）控制点火正时。

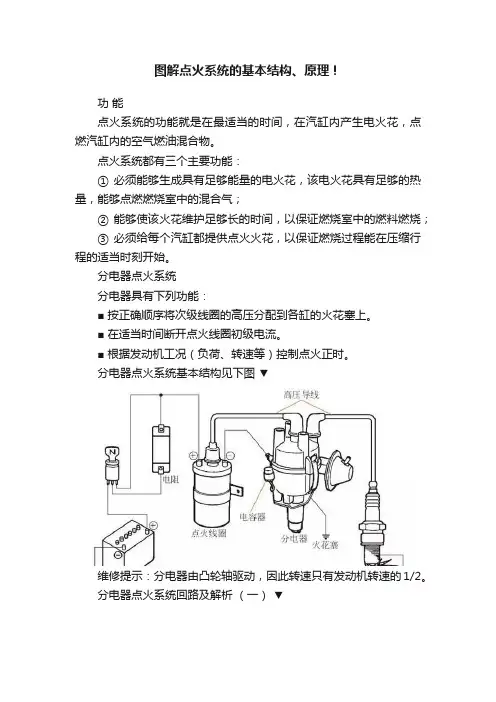

分电器点火系统基本结构见下图▼维修提示：分电器由凸轮轴驱动，因此转速只有发动机转速的1/2。

分电器点火系统回路及解析（一）▼解析：如上图所示，发动机启动时，电流传递。

初级电路：电瓶→点火开关→点火线圈正极接线端→点火线圈负极接线端→分电器的断电器触点→接地。

分电器凸轮旋转，触点开启，初级回路的磁场强度减弱。

次级电路：次级线圈绕组里感应产生高压，并从线圈的中心接线端输出→分电器盖→分火头→分电器盖火花塞导线接线端→火花塞导线→火花塞→接地。

分电器点火系统回路及解析（二）▼解析：如上图所示，如果发动机已经熄火，但分电器断电器的触点如果正好处于闭合的情况下，点火线圈就会通电，这时加装整流电阻可以保护点火线圈，防止过热。

电瓶→点火开关→镇流电阻→点火线圈初级线圈正极接线端→点火线圈负极接线端→分电器断电器触点→接地。

电控点火系统1—点火开关；2—蓄电池；4—火花塞；3—带点火器的点火线圈；5—发动机ECU ；6—凸轮轴位置传感器；7—曲轴位置传感器图解如上图，点火系统由电源（蓄电池）、传感器、ECU、点火器、点火线圈、火花塞等组成，点火系统在高电压下产生火花，在最佳的正时点燃在汽缸内的压缩混合气。

根据所收到的由各个传感器发来的信号，发动机ECU（电子控制单元）实施控制，达到最佳的点火正时。

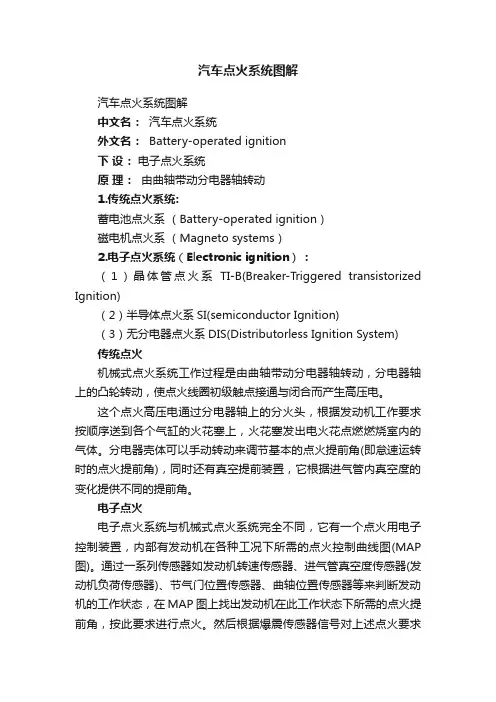

汽车点火系统图解汽车点火系统图解中文名：汽车点火系统外文名： Battery-operated ignition下设：电子点火系统原理：由曲轴带动分电器轴转动1.传统点火系统:蓄电池点火系（Battery-operated ignition）磁电机点火系（Magneto systems）2.电子点火系统（Electronic ignition）：（1）晶体管点火系TI-B(Breaker-Triggered transistorized Ignition)（2）半导体点火系SI(semiconductor Ignition)（3）无分电器点火系DIS(Distributorless Ignition System)传统点火机械式点火系统工作过程是由曲轴带动分电器轴转动，分电器轴上的凸轮转动，使点火线圈初级触点接通与闭合而产生高压电。

这个点火高压电通过分电器轴上的分火头，根据发动机工作要求按顺序送到各个气缸的火花塞上，火花塞发出电火花点燃燃烧室内的气体。

分电器壳体可以手动转动来调节基本的点火提前角(即怠速运转时的点火提前角)，同时还有真空提前装置，它根据进气管内真空度的变化提供不同的提前角。

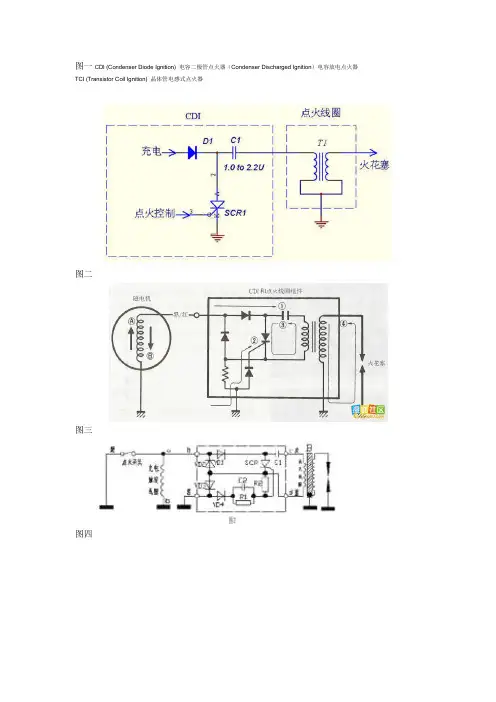

电子点火电子点火系统与机械式点火系统完全不同，它有一个点火用电子控制装置，内部有发动机在各种工况下所需的点火控制曲线图(MAP 图)。

通过一系列传感器如发动机转速传感器、进气管真空度传感器(发动机负荷传感器)、节气门位置传感器、曲轴位置传感器等来判断发动机的工作状态，在MAP图上找出发动机在此工作状态下所需的点火提前角，按此要求进行点火。

然后根据爆震传感器信号对上述点火要求进行修正，使发动机工作在最佳点火时刻。

电子点火系统也有闭环控制与开环控制之分:带有爆震传感器，能根据发动机是否发生爆震及时修正点火提前角的`电控系统称为闭环控制系统；不带爆震传感器，点火提前控制仅根据电控单元内设定的程序控制的称为开环控制系统。
