专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．专题知识回顾专题典型题考法及解析【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A． B． C． D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B． C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。

备考2020年中考一轮复习点对点必考题型题型02 简单几何体的三视图考点解析1．简单几何体的三视图（1）画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．（2）常见的几何体的三视图：圆柱的三视图：2．简单组合体的三视图（1）画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．（2）视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．（3）画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．3．由三视图判断几何体（1）由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．（2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；②从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；③熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助；④利用由三视图画几何体与有几何体画三视图的互逆过程，反复练习，不断总结方法．五年中考1．（2019•成都）如图所示的几何体是由6个大小相同的小立方块搭成，它的左视图是（ ）A．B．C．D．【点拨】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【解析】解：从左面看易得第一层有2个正方形，第二层左边有1个正方形，如图所示：故选：B．2．（2018•成都）如图所示的正六棱柱的主视图是（ ）A．B．C．D．【点拨】根据主视图是从正面看到的图象判定则可．【解析】解：从正面看是左右相邻的3个矩形，中间的矩形的面积较大，两边相同．故选：A．3．（2017•成都）如图所示的几何体是由4个大小相同的小立方体组成，其俯视图是（ ）A．B．C．D．【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看一层三个小正方形，故选：C．4．（2016•成都）如图所示的几何体是由5个大小相同的小立方块搭成，它的俯视图是（ ）A．B．C．D．【点拨】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【解析】解：从上面看易得横着的“”字，故选：C．5．（2015•成都）如图所示的三视图是主视图是（ ）A．B．C．D．【点拨】根据原图形得出其主视图，解答即可．【解析】解：A、是左视图，错误；B、是主视图，正确；C、是俯视图，错误；D、不是主视图，错误；故选：B．一年模拟1．（2019·锦江一诊）有一透明实物如图，它的主视图是（ ）A．B．C．D．【点拨】细心观察图中几何体摆放的位置和形状，根据主视图是从正面看到的图象判定则可．【解析】解：正面看，它是中间小两头大的一个图形，里面有两条虚线，表示看不到的轮廓线．故选：B．2．（2019·成华一诊）如图所示的几何体，它的左视图是（ ）A ．B ．C ．D ．【点拨】根据左视图即从物体的左面观察得到的视图，进而得出答案．【解析】解：如图所示的几何体的左视图为：．故选：D ．3．（2019·武侯一诊）如图所示的支架（一种小零件）的两个台阶的高度和宽度分别相等，则它的主视图为（ ）A ．B ．C ．D ．【点拨】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解析】解：从正面看去，是两个有公共边的矩形，如图所示：故选：D ．4．（2019·成华二诊）如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（ ）A．主视图B．左视图C．俯视图D．主视图和左视图【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看是一个十字，“十”字是中心对称图形，故选：C．5．（2019·青羊一诊）观察下列几何体，主视图、左视图和俯视图都是矩形的是（ ）A．B．C．D．【点拨】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解析】解：A、主视图为矩形，俯视图为圆，错误；B、主视图为矩形，俯视图为矩形，正确；C、主视图为等腰梯形，俯视图为圆环，错误；D、主视图为三角形，俯视图为有对角线的矩形，错误．故选：B．6．（2019·青羊二诊）图中三视图对应的正三棱柱是（ ）A．B．C．D．【点拨】利用俯视图可淘汰C、D选项，根据主视图的侧棱为实线可淘汰B，从而判断A选项正确．【解析】解：由俯视图得到正三棱柱两个底面在竖直方向，由主视图得到有一条侧棱在正前方，于是可判定A选项正确．故选：A．7．（2019·武侯二诊）下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（ ）A．B．C．D．【点拨】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．依此找到从正面、左面、上面观察都不可能看到长方形的图形．【解析】解：A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．故选：C．8．（2019·锦江二诊）如图，该立体图形的俯视图是（ ）A．B．C．D．【点拨】根据几何体的三视图，即可解答．【解析】解：如图所示的立体图形的俯视图是C．故选：C．9．（2019·高新一诊）如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上小正方体的个数，这个立体图形的左视图是（ ）A．B．C．D．【点拨】根据从左边看得到的图形是左视图，可得答案．【解析】解：根据该几何体中小正方体的分布知，其左视图共2列，第1列有1个正方形，第2列有3个正方形，故选：B．10．（2019·武侯二诊）如图所示的几何体的左视图是（ ）A．B．C．D．【点拨】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【解析】解：从左面看，得到的视图是A．故选：A．精准预测1．如图所示几何体的左视图正确的是（ ）A．B．C．D．【点拨】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【解析】解：从几何体的左面看所得到的图形是：故选：A．2．下列立体图形中，主视图是三角形的是（ ）A．B．C．D．【点拨】根据从正面看得到的图形是主视图，可得图形的主视图．【解析】解：A、C、D主视图是矩形，故A、C、D不符合题意；B、主视图是三角形，故B正确；故选：B．3．如图是某兴趣社制作的模型，则它的俯视图是（ ）A ．B ．C ．D ．【点拨】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【解析】解：该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开．故选：B ．4．如图所示几何体，从左面看是（ ）A ．B ．C ．D ．【点拨】从左面看到的是左面位置上下两个正方形，右面的下方一个正方形，由此得出答案即可．【解析】解：左面位置上下两个正方形，右面的下方一个正方形的图形是．故选：B ．5．下列几何体中，从正面看（主视图）是长方形的是（ ）A ．B ．C ．D ．【点拨】主视图是分别从物体正面看，所得到的图形．【解析】解：圆锥的主视图是等腰三角形，圆柱的主视图是长方形，圆台的主视图是梯形，球的主视图是圆形，故选：B ．6．学校超市的货架上摆放着某品牌方便面，从三个不同的方向看可以看到下图所示的形状图，则货架上的方便面至多有（ ）A．7盒B．8盒C．9盒D．10盒【点拨】由从三个不同的方向看到的形状，可以在俯视图上，标出相应的摆放的最多数量，进而求出答案，做出选择．【解析】解：由从三个不同的方向看到的形状，可以在俯视图上，标出相应的摆放的最多数量，求出至多有9盒，故选：C．7．如图是由小立方块搭成的几何体，则从左面看到的几何体的形状图是（ ）A．B．C．D．【点拨】从左面看到的图形是两列，其中第一列有两个正方形，第二列有1个正方形，做出判断即可．【解析】解：从左面正投影所得到的图形为选项B．故选：B．8．如图是由5个完全相同的小正方体搭成的几何体，如果将小正方体A放到小正方体B的正上方，则它的（ ）A．左视图会发生改变B．俯视图会发生改变C．主视图会发生改变D．三种视图都会发生改变【点拨】根据从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【解析】解：如果将小正方体A放到小正方体B的正上方，则它的主视图会发生改变，俯视图和左视图不变．故选：C．9．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（ ）A．主视图B．左视图C．俯视图D．主视图和左视图【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看是一个田字，“田”字是中心对称图形，故选：C．10．如图，下列选项中不是正六棱柱三视图的是（ ）A．B．C．D．【点拨】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解析】解：正六棱柱三视图分别为：三个左右相邻的矩形，两个左右相邻的矩形，正六边形．故选：A．11．如图，是某个几何体从不同方向看到的形状图（视图），这个几何体的表面能展开成下面的哪个平面图形？（ ）A．B．C．D．【点拨】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱，进一步由展开图的特征选择答案即可．【解析】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱，因此图A是圆柱的展开图．故选：A．12．如图，下列水平放置的几何体中，左视图不是矩形的是（ ）A．B．C．D．【点拨】根据左视图是从左面看到的视图，对各选项分析判断后利用排除法求解．【解析】解：A、圆柱的左视图是矩形，故本选项错误；B、圆锥的左视图是等腰三角形，故本选项正确；C、三棱柱的左视图是矩形，故本选项错误；D、长方体的左视图是矩形，故本选项错误．故选：B．13．如图所示的支架是由两个长方体构成的组合体，则它的左视图是（ ）A．B．C．D．【点拨】根据从左边看得到的图形是左视图，可得答案．【解析】解：从左边看下边是一个中间为虚线的矩形，故选：A．14．桌上摆放着一个由相同正方体组成的组合体，其俯视图如图所示，图中数字为该位置小正方体的个数，则这个组合体的左视图为（ ）A．B．C．D．【点拨】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得左视图有3列，从左到右分别是2，3，2个正方形．【解析】解：由俯视图中的数字可得：左视图有3列，从左到右分别是2，3，2个正方形．故选：D．15．如图所示的几何体，从上面看得到的图形是（ ）A．B．C．D．【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看是一个六边形，中间为圆．故选：D．。

第26讲三视图与展开图1．三视图2.立体图形的展开与折叠1．(2017·衢州)如图是由四个相同的小立方体搭成的几何体，它的主视图是( )第1题图 第2题图2．(2017·丽水)如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是( )A ．俯视图与主视图相同B ．左视图与主视图相同C ．左视图与俯视图相同D ．三个视图都相同 3．(2017·宁波)如图所示的几何体的俯视图为( )4．(2017·金华)一个几何体的三视图如图所示，这个几何体是( )A ．球B ．圆柱C ．圆锥D ．立方体【问题】如图，下列四个几何体是水平放置．(1)这四个几何体中，主视图与其他三个不相同的是________； (2)图(1)的直三棱柱，底面是边长为2的正三角形，高为4，则此直三棱柱的侧面展开图的面积________；(3)图(2)的圆柱，底面半径为2，高为4，则此圆柱左视图的面积________；(4)通过(1)(2)(3)的解答，请你联想三视图和立体图形展开图的相关知识、方法．【归纳】通过开放式问题，归纳、疏理简单几何体的三视图、展开图．类型一判断(画)几何体的三视图例1下列几何体中，俯视图相同的是()A．①②B．①③C．②③D．②④【解后感悟】掌握从不同方向看物体的方法和画几何体三视图的要求，通过仔细观察、比较、分析，可选出正确答案．1．(1)(2016·湖州)由六个相同的立方体搭成的几何体如图所示，则它的主视图是()(2)(2017·黔西南州)下列四个几何体中，主视图与左视图相同的几何体有()A．1个B．2个C．3个D．4个(3)(2017·台州)如图所示的工件是由两个长方体构成的组合体，则它的主视图是()类型二由三视图判断原几何体的形状例2(2016·黄石)某几何体的主视图和左视图如图所示，则该几何体可能是()A．长方体B．圆锥C．圆柱D．球【解后感悟】由三视图确定几何体，往往需要把三个视图组合起来、空间想象综合考虑；掌握常见几何体的三视图是解题的关键．2．(1)(2015·桂林)下列四个物体的俯视图与如图给出视图一致的是()(2)(2017·嘉兴模拟)如图是某个几何体的三视图，该几何体是()A．长方体B．正方体C．圆柱D．三棱柱(3)(2015·随州)如图是一个长方体的三视图(单位：cm)，根据图中数据计算这个长方体的体积是cm3.类型三立体图形的展开与折叠例3如图给定的是纸盒的外表面，下面能由它折叠而成的是()【解后感悟】常见几何体的展开与折叠：①棱柱的平面展开图是由两个相同的多边形和一些长方形组成，按棱柱表面不同的棱剪开，可能得到不同组合方式的平面展开图，特别关注正方体的表面展开图；②圆柱的平面展开图是由两个相同的圆形和一个长方形组成的；③圆锥的平面展开图是由一个圆形和一个扇形组成的．3．(1)(2017·漳州模拟)如图是一个长方体包装盒，则它的平面展开图是()(2)(2015·广州)如图是一个几何体的三视图，则该几何体的展开图可以是()(3)如图1是边长为1的六个小正方形组成的图形，它可以围成图2的正方体，则图1中小正方形顶点A，B在围成的正方体上的距离是()A．0 B．1 C. 2 D.3(4)(2016·十堰)如图，从一张腰长为60cm，顶角为120°的等腰三角形铁皮OAB中剪出一个最大的扇形OCD，用此剪下的扇形铁皮围成一个圆锥的侧面(不计损耗)，则该圆锥的高为()A．10cm B．15cm C．103cm D．202cm类型四几何体的综合运用例4学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：(1)当桌子上放有x(个)碟子时，请写出此时碟子的高度(用含x的式子表示)；(2)分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．【解后感悟】从问题中获取信息(读表)，找出碟子个数与碟子高度之间的关系式是解此题的关键．4．(1)(2017·湖州)如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是()A．200cm2B．600cm2C．100πcm2D．200πcm2(2)如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有一滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外壁A处到达内壁B 处的最短距离为cm.【课本改变题】教材母题－－浙教版九下第76页例题如图是某几何体的三视图，则该几何体的体积是()A．18 3 B．54 3 C．108 3 D．216 3【方法与对策】由三视图求原几何体的体积，正确恢复原几何体是解决问题的关键．这类题是中考热点题型，平时学习中也要注意平面图形和空间图形的转化．【分不清三视图中的实线与虚线】一个空心的圆柱如图所示，那么它的主视图是()参考答案第26讲三视图与展开图【考题体验】1．D 2.B 3.D 4.B【知识引擎】【解析】(1)图(1)的主视图为长方形；图(2)的主视图为长方形；图(3)的主视图为长方形；图(4)的主视图为三角形．故主视图与其他三个不相同的是图(4)．(2)侧面展开图是矩形，侧面积为6×4＝24.(3)左视图的面积为4×4＝16.(4)画三视图，根据三视图描述简单几何体，直棱柱，圆锥侧面展开图等【例题精析】例1②③的俯视图都是圆，有圆心，故选C.例2∵如图所示几何体的主视图和左视图分别是长方形和圆，∴该几何体可能是圆柱体．故选C.例3B例4(1)2＋1.5(x－1)＝(1.5x＋0.5)cm(2)由三视图可知共有12个碟子，∴叠成一摞的高度＝1.5×12＋0.5＝18.5(cm)．【变式拓展】1．(1)A(2)D(3)A 2.(1)C(2)D(3)24 3．(1)A(2)A(3)B (4)D 4.(1)D(2)20【热点题型】【分析与解】由三视图可看出：该几何体是一个正六棱柱，其中底面正六边形的边长为6，高是2，所以该几何体的体积＝6×3 4×62×2＝108 3.故选C.【错误警示】A。

三视图和展开图的认识1.定义：三视图是指一个物体在三个不同方向上的投影，包括正视图、俯视图和侧视图。

2.作用：通过三视图可以全面了解物体的形状和结构，是工程制图和建筑设计中必不可少的一部分。

3.绘制方法：(1)正视图：物体正面朝向观察者，投影在水平面上。

(2)俯视图：物体上方朝向观察者，投影在垂直于水平面的竖直面上。

(3)侧视图：物体左侧或右侧朝向观察者，投影在垂直于水平面和俯视图所在平面的斜面上。

4.定义：展开图是将一个立体图形展开成平面图形，以便于观察和计算。

(1)矩形展开图：最常见的展开图类型，适用于各种矩形容器、包装盒等。

(2)圆形展开图：适用于圆形或近似圆形的物体，如圆筒、圆盘等。

(3)三角形展开图：适用于三角形的物体，如三角尺、三角形的包装盒等。

(4)其他多边形展开图：适用于各种多边形的物体，如六边形、八边形等。

5.绘制方法：(1)矩形展开图：将立体图形的侧面沿着高展开，得到一个长方形或正方形。

(2)圆形展开图：将立体图形的侧面沿着直径展开，得到一个扇形。

(3)三角形展开图：将立体图形的侧面沿着高展开，得到一个三角形。

(4)其他多边形展开图：根据立体图形的形状和结构，选择合适的方法将其展开。

三、三视图与展开图的相互关系1.展开图可以转化为三视图：通过观察展开图，可以确定物体的正视图、俯视图和侧视图。

2.三视图可以转化为展开图：根据三视图，可以绘制出物体的展开图。

3.展开图中的信息可用于三视图的绘制：展开图中的边长、角度等信息可以用于确定三视图中的尺寸和形状。

四、实际应用1.工程制图：在建筑设计、机械设计等领域，三视图和展开图是表达物体形状和结构的重要手段。

2.制造业：在制造过程中，通过三视图和展开图可以方便地切割、加工和组装物体。

3.教育：在三视图和展开图的教学中，有助于培养学生的空间想象能力和逻辑思维能力。

4.日常生活中：展开图在包装、折叠等方面有广泛应用，如纸箱、衣物等。

五、注意事项1.准确绘制：在绘制三视图和展开图时，要注意尺寸、形状和位置的准确性。

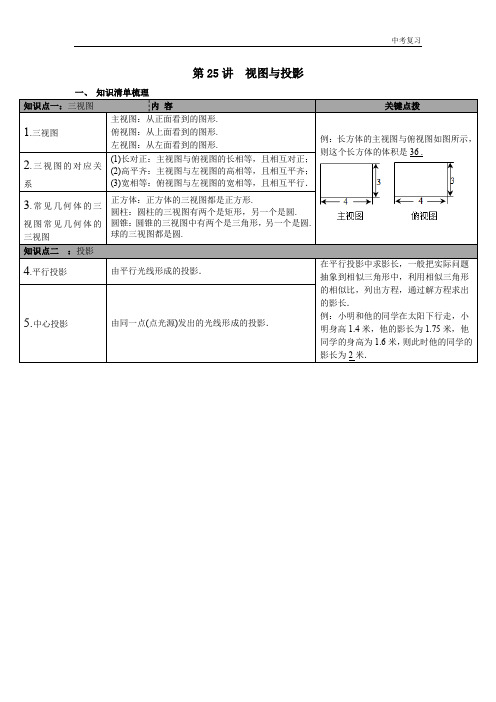

第25讲视图与投影
一、 知识清单梳理 知识点一：三视图内容
关键点拨
1.三视图 主视图：从正面看到的图形.
俯视图：从上面看到的图形. 左视图：从左面看到的图形.
例：长方体的主视图与俯视图如图所示，则这个长方体的体积是36.
2.三视图的对应关系
(1)长对正：主视图与俯视图的长相等，且相互对正；
(2)高平齐：主视图与左视图的高相等，
且相互平齐；
(3)宽相等：俯视图与左视图的宽相等，且相互平行．
3.常见几何体的三视图常见几何体的三视图
正方体：正方体的三视图都是正方形.
圆柱：圆柱的三视图有两个是矩形，另
一个是圆.
圆锥：圆锥的三视图中有两个是三角形，另一个是圆. 球的三视图都是圆.
知识点二：投影
4.平行投影 由平行光线形成的投影． 在平行投影中求影长，一般把实际问题抽象到相似三角形
中，利用相似三角形的相似比，列出方程，通过解方程求出的影长．
例：小明和他的同学在太阳下
5.中心投影
由同一点(点光源)发出的光线形成的投影．。
