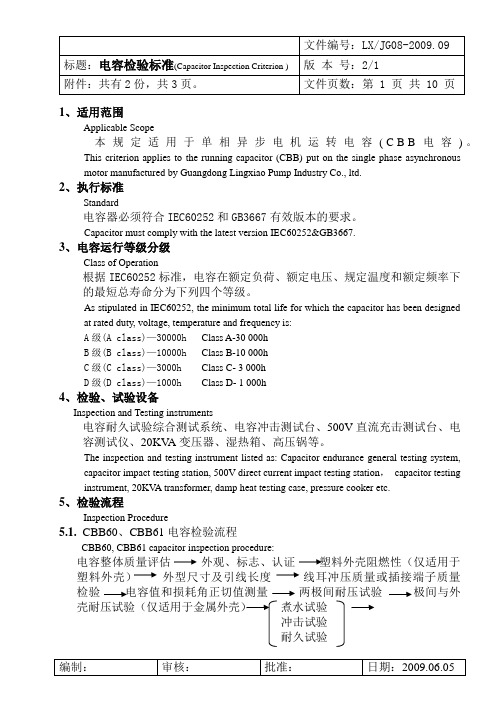

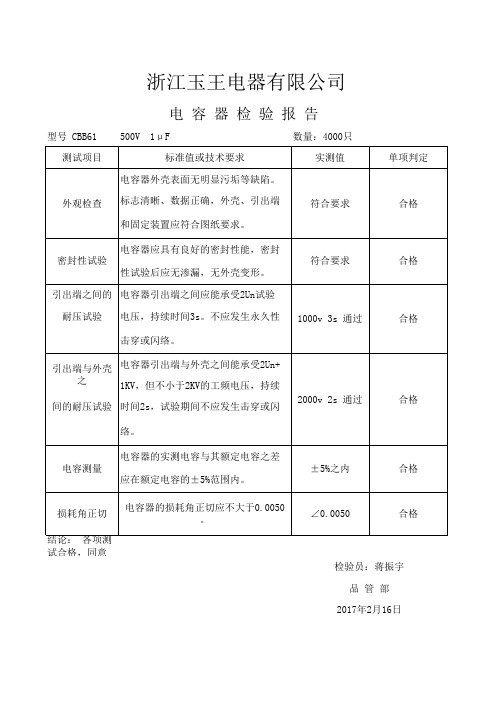

1、适用范围Applicable Scope本规定适用于单相异步电机运转电容(C B B电容)。
This criterion applies to the running capacitor (CBB) put on the single phase asynchronous motor manufactured by Guangdong Lingxiao Pump Industry Co., ltd.2、执行标准Standard电容器必须符合IEC60252和GB3667有效版本的要求。
Capacitor must comply with the latest version IEC60252&GB3667.3、电容运行等级分级Class of Operation根据IEC60252标准，电容在额定负荷、额定电压、规定温度和额定频率下的最短总寿命分为下列四个等级。
As stipulated in IEC60252, the minimum total life for which the capacitor has been designed at rated duty, voltage, temperature and frequency is:A级(A class)—30000h Class A-30 000hB级(B class)—10000h Class B-10 000hC级(C class)—3000h Class C- 3 000hD级(D class)—1000h Class D- 1 000h4、检验、试验设备Inspection and Testing instruments电容耐久试验综合测试系统、电容冲击测试台、500V直流充击测试台、电容测试仪、20KV A变压器、湿热箱、高压锅等。
The inspection and testing instrument listed as: Capacitor endurance general testing system, capacitor impact testing station, 500V direct current impact testing station，capacitor testing instrument, 20KV A transformer, damp heat testing case, pressure cooker etc.5、检验流程Inspection Procedure5.1.CBB60、CBB61电容检验流程CBB60, CBB61 capacitor inspection procedure:电容整体质量评估外观、标志、认证塑料外壳阻燃性（仅适用于塑料外壳）外型尺寸及引线长度线耳冲压质量或插接端子质量检验电容值和损耗角正切值测量两极间耐压试验极间与外煮水试验冲击试验耐久试验解剖检验、分析出检验报告Capacitor holistic quality evaluation→visual, marks, certification→fire resistance of the plastic shell (only applicable to plastic shell)→dimension and lead length →termination pressing quality or plug termination quality inspection→measure of capacitor value and tangent of loss angle value→voltage duration test between 2 poles→voltage duration test between pole and shell(only applicable to metal shell)→water cooking testimpact test ,duration test →anatomic inspection and analysis→testing report5.2.CBB65电容检验流程CBB65 capacitor inspection procedure:电容整体质量评估外观、标志、认证外型尺寸线耳冲压质量或插接端子质量电容值和损耗角正切值测量两极间耐压试验冲击试验耐久试验解剖检验、分析出检验报告Capacitor holistic quality evaluation→visual, marks, certification→dimension termination pressing quality→measure of capacitor value and tangent of loss angle value voltage duration test between 2 poles→voltage duration test between pole and shell(only applicable to metal shell)→ impact testduration test →anatomic inspection and analysis→testing report6、检Inspection and Testing Requirements6.1.电容试验前整体质量评估Capacitor holistic quality evaluation before test6.1.1.电容器环氧树脂封灌要求（限于CBB60、CBB61电容）Epoxy resin requirements (it is only limited to CBB60, CBB61)6.1.2.电容器的整个芯子都必须有环氧树脂密封,灌封要求按附图1示例。
电容检验(jiǎnyàn)规范(1)电容(diànróng)检验规范(1)物料名称电解电容物料类别电子类供应商参考《合格供应商目录》序号检验项目技术要求/缺陷内容检验方法检验工具不合格分类抽验判定检验水平1包装质量1.内外包装标示清晰明确，包括供应商名称，规格型号，批号，数量，生产日期；2.外包装应牢固，无破损，变形。
具有良好的防潮，防压及防腐蚀等。
用肉眼观察目测外观质量1.引出线应光亮、清洁，无脱锡、露铜、露铁、生锈、黑斑及明显水迹；表面无尖角毛刺、损伤、夹层、氧化现象；引出线不得有废针、弯针；2.外表无可见损伤：变形、无凹陷，无突起；没有混料的现象；用肉眼观察目测2外形尺寸1.本体长、宽，引脚直径和脚距，应与BOM要求或者零件规格书要求或者样品相符；用游标卡尺测量游标卡尺2.引脚间距要与PCB板一致。
将物料插入PCB板进行试装PCB板3电气性能容值要与物料清单规格要求一致。
在1KHz下，用电桥测试容量数字电桥4引脚强度引脚受力弯曲后，无断裂、和本体无松动或脱落，电气性能符合第3项。
任取一根引脚按相反的方向连续弯曲两次（共四次）后，用肉眼观察和电桥测试。
目测/数字电桥5安全性能耐压施加额定电压，电容本体应无弯化，各项性能参数符合《规格表》用耐压测试仪在电容两端施加125%额定电压耐压测试仪6漏电流漏电流值应满足I≤（0.03×C×U）／1000，式中C为电容量，U为额定电压，0.03为常数。
（电解电容需要测试此项）漏电流测试仪额定电压下测试漏电电流漏电流测试仪7高温测试高温试验后，外观应无可见损伤，性能符合要求。
（瓷片电容除外）放在温度105±5℃的恒温箱中超过4h后检测。
恒温箱8低温测试低温试验后，外观应无可见损伤，性能符合要求。
（瓷片电容除外）放在温度-24±5℃的冰箱中超过24h后检测。
冰箱检验要求及注意事项：附录(f ùl ù)A贴片电阻/电容(di ànr óng)规格表1.以上检验项目可参考《合格供应商项目》、《电板物料清单》、《供应商的选型手册》。

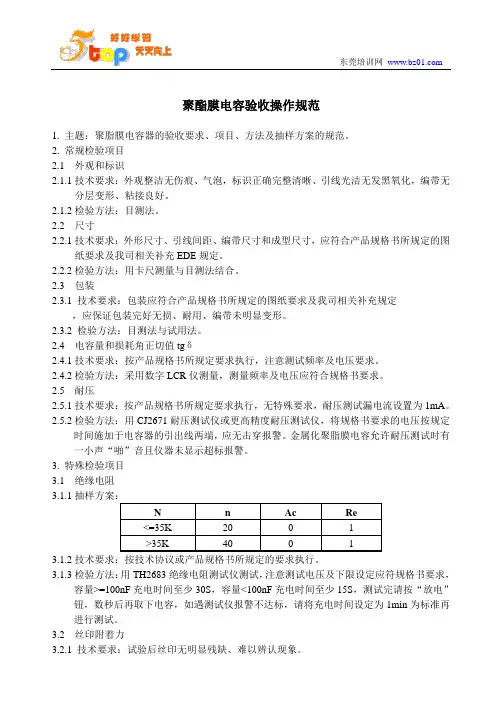

聚酯膜电容验收操作规范1. 主题：聚脂膜电容器的验收要求、项目、方法及抽样方案的规范。
2. 常规检验项目2.1 外观和标识2.1.1技术要求：外观整洁无伤痕、气泡，标识正确完整清晰、引线光洁无发黑氧化，编带无分层变形、粘接良好。
2.1.2检验方法：目测法。
2.2 尺寸2.2.1技术要求：外形尺寸、引线间距、编带尺寸和成型尺寸，应符合产品规格书所规定的图纸要求及我司相关补充EDE规定。
2.2.2检验方法：用卡尺测量与目测法结合。
2.3 包装2.3.1 技术要求：包装应符合产品规格书所规定的图纸要求及我司相关补充规定，应保证包装完好无损、耐用、编带未明显变形。
2.3.2 检验方法：目测法与试用法。
2.4 电容量和损耗角正切值tgδ2.4.1技术要求：按产品规格书所规定要求执行，注意测试频率及电压要求。
2.4.2检验方法：采用数字LCR仪测量，测量频率及电压应符合规格书要求。
2.5 耐压2.5.1技术要求：按产品规格书所规定要求执行，无特殊要求，耐压测试漏电流设置为1mA。
2.5.2检验方法：用CJ2671耐压测试仪或更高精度耐压测试仪，将规格书要求的电压按规定时间施加于电容器的引出线两端，应无击穿报警。
金属化聚脂膜电容允许耐压测试时有一小声“啪”音且仪器未显示超标报警。
3. 特殊检验项目3.1 绝缘电阻3.1.13.1.2技术要求：按技术协议或产品规格书所规定的要求执行。
3.1.3检验方法：用TH2683绝缘电阻测试仪测试，注意测试电压及下限设定应符规格书要求，容量>=100nF充电时间至少30S，容量<100nF充电时间至少15S，测试完请按“放电”钮，数秒后再取下电容，如遇测试仪报警不达标，请将充电时间设定为1min为标准再进行测试。
3.2 丝印附着力3.2.1 技术要求：试验后丝印无明显残缺、难以辨认现象。
东莞德信诚精品培训课程(部分)内审员系列培训课程查看详情TS16949五大工具与QC/QA/QE品质管理类查看详情 JIT>>> qq：14259839543.2.2 检验方法：用手对丝印字体用约1Kg的力搓10次。

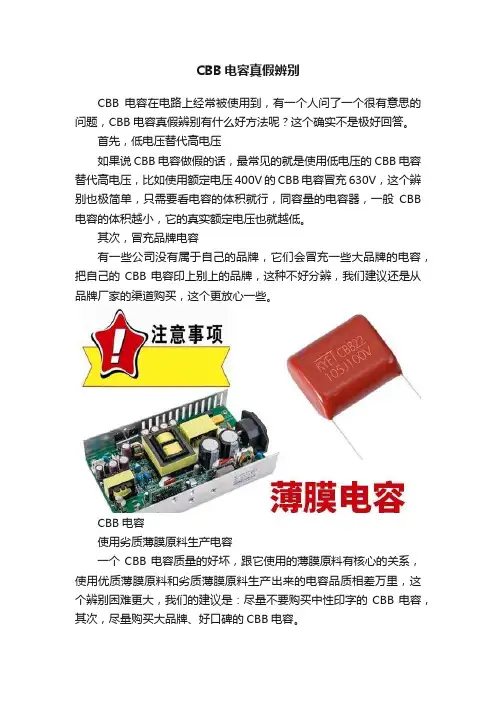

CBB电容真假辨别
CBB电容在电路上经常被使用到，有一个人问了一个很有意思的问题，CBB电容真假辨别有什么好方法呢？这个确实不是极好回答。
首先，低电压替代高电压
如果说CBB电容做假的话，最常见的就是使用低电压的CBB电容替代高电压，比如使用额定电压400V的CBB电容冒充630V，这个辨别也极简单，只需要看电容的体积就行，同容量的电容器，一般CBB 电容的体积越小，它的真实额定电压也就越低。
其次，冒充品牌电容
有一些公司没有属于自己的品牌，它们会冒充一些大品牌的电容，把自己的CBB电容印上别上的品牌，这种不好分辨，我们建议还是从品牌厂家的渠道购买，这个更放心一些。
CBB电容
使用劣质薄膜原料生产电容
一个CBB电容质量的好坏，跟它使用的薄膜原料有核心的关系，使用优质薄膜原料和劣质薄膜原料生产出来的电容品质相差万里，这个辨别困难更大，我们的建议是：尽量不要购买中性印字的CBB电容，其次，尽量购买大品牌、好口碑的CBB电容。
最后，使用聚酯薄膜冒充CBB电容
聚酯薄膜也就是我们常说的CL电容，由于它的价格比聚丙烯薄膜要低一些，所以有一些厂家可能会使用聚酯薄膜冒充CBB电容，聚丙烯薄膜电容器稳定性和耐压性比聚酯薄膜要高，更重要是聚丙烯薄膜电容器的损耗是聚酯薄膜电容的十分之一。
用容量测试仪测损耗．1KHz条件下CBB(聚丙)损耗小,CL(聚酯,很多人叫涤纶-太不专业啦~)损耗大,大概多10倍。
如果用10KHz测就更不一样了．CBB在万分之1,2而CL就在万分之100．会大100倍．。

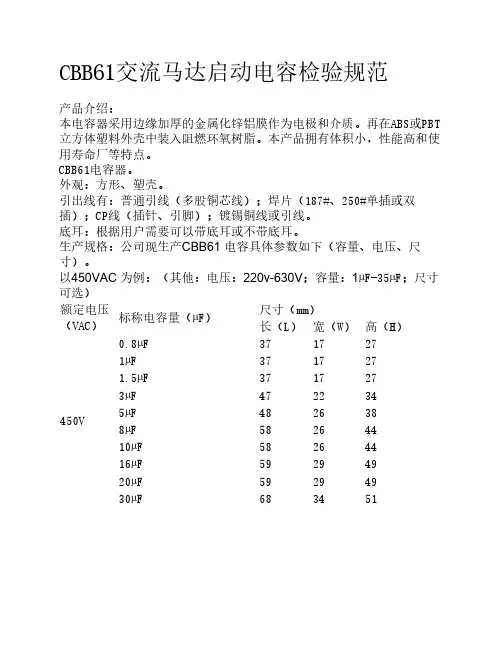

CBB61交流马达启动电容检验规范产品介绍：本电容器采用边缘加厚的金属化锌铝膜作为电极和介质。
再在ABS或PBT 立方体塑料外壳中装入阻燃环氧树脂。
本产品拥有体积小，性能高和使用寿命厂等特点。
CBB61电容器。
外观：方形、塑壳。
引出线有：普通引线（多股铜芯线）；焊片（187#、250#单插或双插）；CP线（插针、引脚）；镀锡铜线或引线。
底耳：根据用户需要可以带底耳或不带底耳。
生产规格：公司现生产CBB61 电容具体参数如下（容量、电压、尺寸）。
以450VAC 为例：（其他：电压：220v-630V；容量：1µF-35µF；尺寸可选）额定电压（VAC）标称电容量（µF）尺寸（mm）长（L）宽（W）高（H）450V 0.8µF371727 1µF371727 1.5µF371727 3µF472234 5µF482638 8µF582644 10µF582644 16µF592949 20µF592949 30µF683451主要用途：1.CBB61电容器主要用在电风扇起动和灯具补偿。
2.空调风机、排风扇等频率为50Hz/60Hz交流电源供电功率相对较小的单相电机启动和运行。
产品第三方认证：CQC（国内市场认证）；UL（美国市场认证）；VDE（欧洲国家认证）技术规范：·执行标准：GB/T3667-2005·技术特性：气候类别：40/70/21或40/85/21·容量偏差：±5%·绝缘电阻：≥3000S（MΩ·µF）·损耗角正切：tgδ≤0.002(50Hz～100Hz)使用要求：·海拔：≤2000m·投入时的剩余电压：不超过额定电压的10%·最大允许电压：不超过1.1倍额定电压·最大允许电流：不超过1.3倍额定电流售后服务：产品质保三年，任何公司或个人自购买日起三年内我司承诺产品质量.注：1、其它容量、尺寸系列可按用户需要商定。

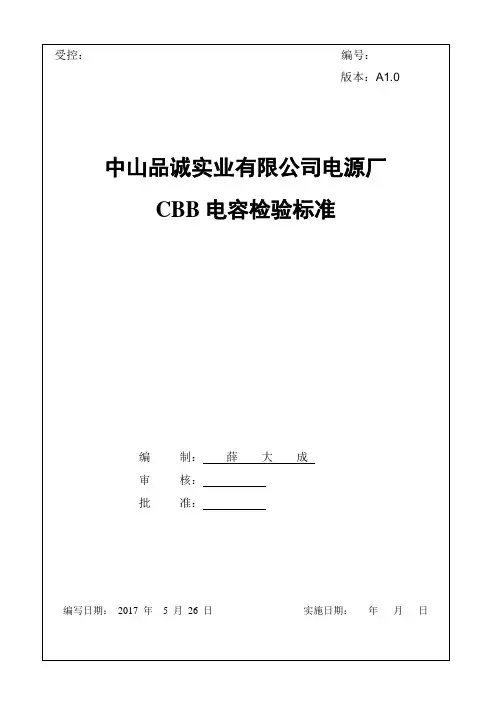

受控：编号：
版本：A1.0
中山品诚实业有限公司电源厂
CBB电容检验标准
编制：薛大成
审核：
批准：
编写日期：2017 年 5 月26 日实施日期：年月日
中山品诚实业有限公司电源厂电解类电容检验标准
CBB电容检验标准
1.0 来料实物CBB电容，实物型号应与订单型号，送货单型号，一致。
2.0 来料外包装应包装良好（无外箱破损），包装应有利于产品运输及储存，标识清楚，正确。
3.0 根据抽样方案，GB2828-2003正常检验Ⅱ级抽样方案，AQL允收水准，致命缺陷0.01，严重缺陷0.25，轻微缺陷1.0。
4.0 电解电容应测试电容容量（LCR），漏电流（漏电流测试仪），两项参数。
4.1 CBB电容测试参数设定，频率，选1KHZ.
4.2 实际中若频率升高而损耗增加，则应选用串联等效电路，若频率升高而损耗减小，则应选用并联等效电路，
4.3 测试前一定要进行清零。
漏电流测试，参照漏电流测试仪操作规程。
4.4 测试仪器，LCR（容量）。
5.0 检验合格，允收，外箱加盖合格印章，入库。
6.0 检验不合格时，记录不良现象，交由各部门会签评审。
处理结果以终审结果为准。
7.0 将检验结果记录于进料检验报告并存档。
文件编号：版本：A1.0 第1 页共1 页。

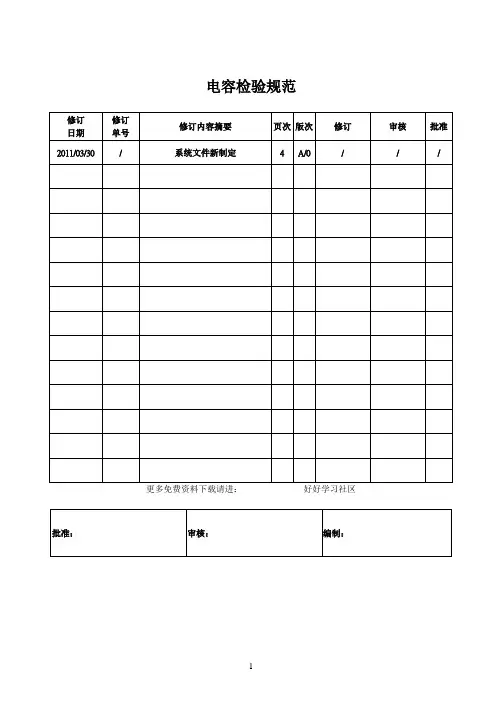

电容检验规范更多免费资料下载请进：好好学习社区电容检验规范一、检验标准根据MIL-STD-105E正常单次二级水准随机抽样，MAJ=0.65，MIN=1.0二、检验项目及相关质量要求1、首先确定BOM单要求的规格、容量、误差、耐压值、耐温值及误差值等是否与来料一致。
2、电容量的实际测量值(用LCR METER测量)必须在标准值±误差值范围以内。
3、电容引出脚之间的间距必须与技术资料要求一致。
4、电容商标必须清晰和完整，油漆必须鲜明，不能有污染，外形必须完整无损。
5、电容引出脚中铅锡合金电镀层颜色明亮一致不能出现斑点等氧化现迹象。
6、电容引出脚间间距为1MM以下，其带状排列必须整齐划一，不能有任何参差不齐的现象。
7、测量容量（插件电容）是否在误差范围内，确定种类、规格是否正确。
A、电解电容曾出现过波峰焊后掉皮和包错皮的现象（4.7UF/16V 包错为47UF/16V的皮），绦纶电容规格脚距来错，来错规格导致体积过大影响装配，B、常见的插件电容有电解电容、瓷片电容、金属膜电容、安规电容、绦纶电容、独石电容，检查插件电容的重点在于它的种类和规格，检查前确定应使用哪一种，然后按要求测量规格（包括体积、脚距）有条件下要试装。
8、参照BOM单用卡尺测量其直径、高度。
9、参照BOM单用稳压电源按耐值正向耐压电测。
10、用电容测试仪器测量其容量。
11、电容的正负极标识不能反、标识的容量要与实际容量一致。
贴片电容：12、检查外观注意是否有氧化和破损现象。
13、用电容表测量其容量是否与在误差范围之内。
14、对特别要求客户，如康创还应注意颜色、形状是否有不一样或与上次不一样的，如有不一样的应及时通知客户确认后使用，并通告相关人员跟进。
A、贴片电容检查时应特别注意颜色、形状（体积、厚薄度），若在同一次来料中发现有几种颜色、形状的，或者与上次来料不符合的，要马上以书面形式联络客户，确认好后才可以使用，对每次来料与上次来料颜色、形状有差别的都必须留样品，以便下次对照，方便生产及检查。

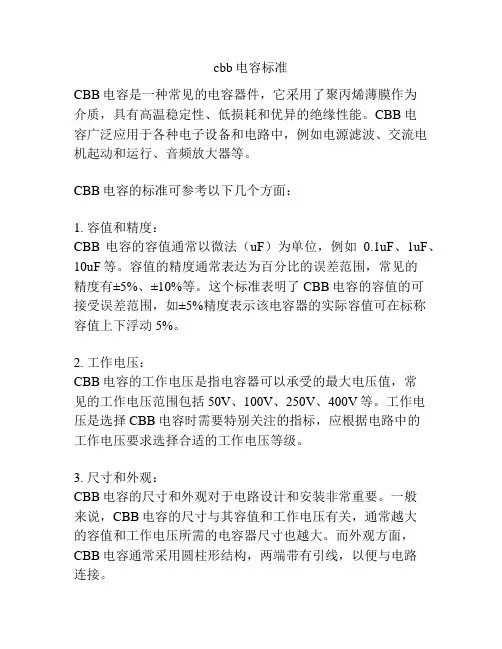

cbb电容标准CBB电容是一种常见的电容器件，它采用了聚丙烯薄膜作为介质，具有高温稳定性、低损耗和优异的绝缘性能。
CBB电容广泛应用于各种电子设备和电路中，例如电源滤波、交流电机起动和运行、音频放大器等。
CBB电容的标准可参考以下几个方面：1. 容值和精度：CBB电容的容值通常以微法（uF）为单位，例如0.1uF、1uF、10uF等。
容值的精度通常表达为百分比的误差范围，常见的精度有±5%、±10%等。
这个标准表明了CBB电容的容值的可接受误差范围，如±5%精度表示该电容器的实际容值可在标称容值上下浮动5%。
2. 工作电压：CBB电容的工作电压是指电容器可以承受的最大电压值，常见的工作电压范围包括50V、100V、250V、400V等。
工作电压是选择CBB电容时需要特别关注的指标，应根据电路中的工作电压要求选择合适的工作电压等级。
3. 尺寸和外观：CBB电容的尺寸和外观对于电路设计和安装非常重要。
一般来说，CBB电容的尺寸与其容值和工作电压有关，通常越大的容值和工作电压所需的电容器尺寸也越大。
而外观方面，CBB电容通常采用圆柱形结构，两端带有引线，以便与电路连接。
4. 使用温度范围：CBB电容有着良好的高温稳定性，一般可以在-40℃至+105℃的温度范围内正常工作。
这个标准使CBB电容适合应用于各种温度环境中，例如汽车电子、工业控制装置等。
总之，CBB电容的标准包括容值和精度、工作电压、尺寸和外观，以及使用温度范围等重要参数。
这些标准有助于工程师和设计人员在选择和应用CBB电容时做出准确和合理的决策，并确保电路的正常运行和性能要求的满足。
