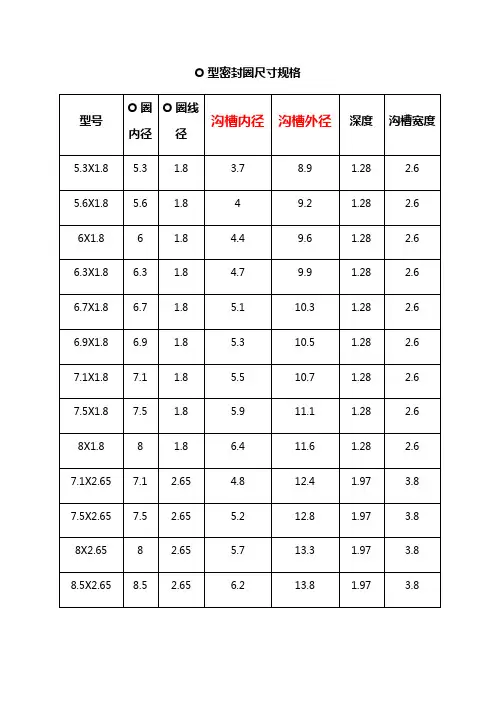

O型密封圈尺寸规格表以下是O型密封圈的尺寸规格表。

该表包括了不同内径和型号的O圈，以及其沟槽内径、沟槽外径、深度和宽度等详细信息。

内径（mm）| 型号 | 径（mm）| 沟槽内径/沟槽外径（mm）| 深度/宽度（mm）5.3 | 1.8 | 1.8 | 3.7/4.8 | 5.3X1.8/1.285.6 | 1.8 | 1.8 | 4.0/5.2 | 5.6X1.8/1.286.0 | 1.8 | 1.8 | 4.4/5.7 | 6.0X1.8/1.286.3 | 1.8 | 1.8 | 4.7/6.2 | 6.3X1.8/1.286.7 | 1.8 | 1.8 | 5.1/8.9 | 6.7X1.8/1.286.9 | 1.8 | 1.8 | 5.3/9.2 | 6.9X1.8/1.287.1 | 1.8 | 1.8 | 5.5/9.6 | 7.1X1.8/1.287.5 | 1.8 | 1.8 | 5.9/9.9 | 7.5X1.8/1.288.0 | 1.8 | 1.8 | 6.4/10.3 | 8.0X1.8/1.287.1 | 2.65 | 1.97 | 5.5/10.7 | 7.1X2.65/1.977.5 | 2.65 | 1.97 | 5.9/11.1 | 7.5X2.65/1.978.0 | 2.65 | 1.97 | 6.2/11.6 | 8.0X2.65/1.978.5 | 2.65 | 1.97 | 8.9/12.4 | 8.5X2.65/2.69.0 | 2.65 | 1.97 | 9.2/12.8 | 9.0X2.65/2.69.5 | 2.65 | 1.97 | 9.6/13.3 | 9.5X2.65/2.610.0 | 2.65 | 1.97 | 9.9/13.8 | 10.0X2.65/2.610.6 | 2.65 | 1.97 | 10.3/14.3 | 10.6X2.65/2.611.2 | 2.65 | 1.97 | 10.5/14.8 | 11.2X2.65/2.611.8 | 2.65 | 1.97 | 10.7/15.3 | 11.8X2.65/2.612.5 | 2.65 | 1.97 | 11.1/15.9 | 12.5X2.65/2.613.2 | 2.65 | 1.97 | 11.6/16.5 | 13.2X2.65/2.614.0 | 2.65 | 1.97 | 12.4/17.1 | 14.0X2.65/2.615.0 | 2.65 | 1.97 | 12.8/17.8 | 15.0X2.65/2.616.0 | 2.65 | 1.97 | 13.3/18.5 | 16.0X2.65/2.617.0 | 2.65 | 1.97 | 13.8/19.3 | 17.0X2.65/2.618.0 | 2.65 | 1.97 | 14.3/20.3 | 18.0X2.65/2.619.0 | 2.65 | 1.97 | 14.8/21.3 | 19.0X2.65/2.620.0 | 2.65 | 1.97 | 15.3/22.3 | 20.0X2.65/2.621.2 | 2.65 | 1.97 | 15.9/23.3 | 21.2X2.65/2.6上表列出了不同内径和型号的O型密封圈的详细尺寸规格，包括沟槽内径、沟槽外径、深度和宽度等信息。

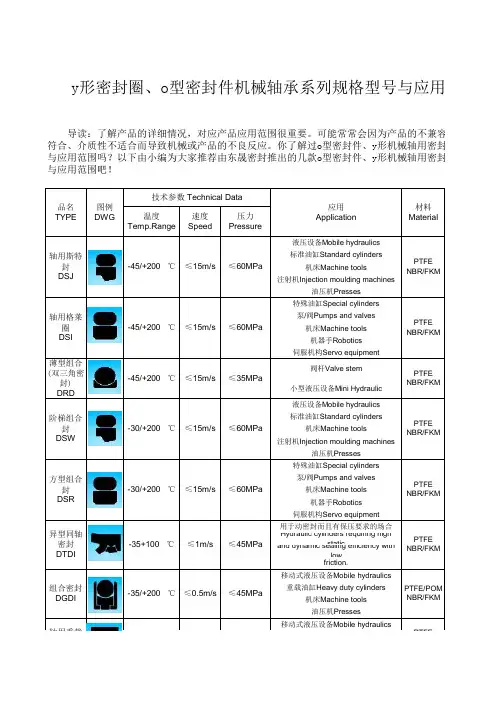

温度Temp.Range速度Speed压力Pressure液压设备Mobile hydraulics标准油缸Standard cylinders机床Machine tools注射机Injection moulding machines油压机Presses 特殊油缸Special cylinders泵/阀Pumps and valves机床Machine tools 机器手Robotics 伺服机构Servo equipment阀杆Valve stem小型液压设备Mini Hydraulic 液压设备Mobile hydraulics 标准油缸Standard cylinders机床Machine tools注射机Injection moulding machines油压机Presses 特殊油缸Special cylinders泵/阀Pumps and valves机床Machine tools 机器手Robotics 伺服机构Servo equipment 用于动密封而且有保压要求的场合Hydraulic cylinders requiring high staticand dynamic sealing efficiency with low friction.移动式液压设备Mobile hydraulics 重载油缸Heavy duty cylinders机床Machine tools 油压机Presses移动式液压设备Mobile hydraulicsy形密封圈、o型密封件机械轴承系列规格型号与应用范围PTFE/POM NBR/FKMPTFE NBR/FKM /PU应用Application材料MaterialPTFE NBR/FKMPTFE NBR/FKMPTFE NBR/FKMPTFE NBR/FKMPTFE NBR/FKMPTFENBR/FKM≤60MPa ≤60MPa ≤45MPa≤45MPa40MPa≤1m/s ≤0.5m/s 5m/s ≤15m/s ≤15m/s ≤15m/s ≤15m/s ≤15m/s -35/+200 ℃℃-45/+200 ℃-45/+200 ℃-45/+200 ℃-30/+200 ℃-30/+200 ℃-35+100 ℃图例DWG阶梯组合封DSW方型组合封DSR异型同轴密封DTDI组合密封DGDI轴用重载斯特封DMSS导读：了解产品的详细情况，对应产品应用范围很重要。

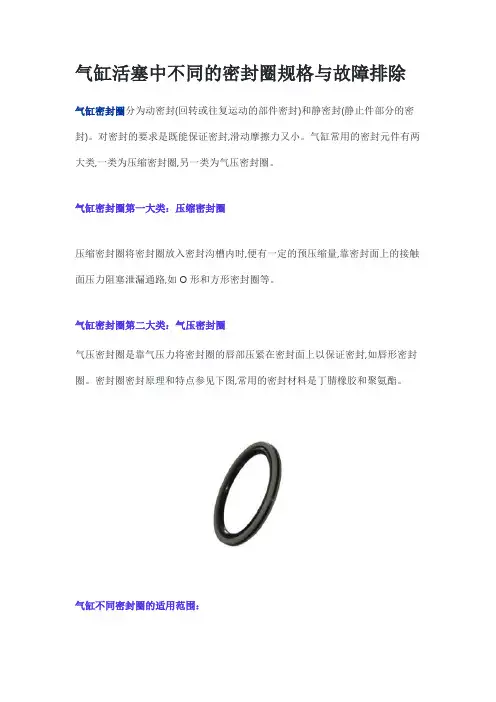

气缸活塞中不同的密封圈规格与故障排除气缸密封圈分为动密封(回转或往复运动的部件密封)和静密封(静止件部分的密封)。

对密封的要求是既能保证密封,滑动摩擦力又小。

气缸常用的密封元件有两大类,一类为压缩密封圈,另一类为气压密封圈。

气缸密封圈第一大类：压缩密封圈压缩密封圈将密封圈放入密封沟槽内时,便有一定的预压缩量,靠密封面上的接触面压力阻塞泄漏通路,如O形和方形密封圈等。

气缸密封圈第二大类：气压密封圈气压密封圈是靠气压力将密封圈的唇部压紧在密封面上以保证密封,如唇形密封圈。

密封圈密封原理和特点参见下图,常用的密封材料是丁腈橡胶和聚氨酯。

气缸不同密封圈的适用范围：①缸盖和缸筒连接的密封一般采用O形密封圈安装在缸盖和缸筒配合的沟槽内;有时也采用橡胶等平垫圈安放在连接止口上,构成平面密封。

②活塞的密封活塞有两处地方需密封,一处是活塞与缸筒之间的动密封,除了用O 形密封圈和唇形密封圈外,也有用W形密封。

它是把活塞与橡胶硫化成一体的一种密封结构,W形密封是双向密封,轴向尺寸小。

另一处是活塞与活塞杆连接处的静密封,一般用O形密封圈。

③活塞杆的密封在缸盖的沟槽里放置唇形密封圈和防尘密封圈,或防尘组合密封圈,保证活塞杆往复运动时的密封和防尘。

④缓冲柱塞的密封有两种方法:一种是在缓冲柱塞的沟槽里安放孔用唇形密封圈,另一种是在缸盖上压入气缸缓冲专用密封圈。

它是在圆形钢盖上硫化了一个唇形密封圈构成。

这种缓冲专用密封圈的缓冲性能比前者好。

近年出现的浮动缓冲密封结构,它是在缸盖上浮置了一个唇形密封圈。

当缓冲柱塞进入缓冲后,浮置的唇形密封圈能随缓冲柱塞移动一小段距离。

采用这种浮动密封结构,能降低对气缸零件加工和安装的同心度要求,保证缓冲的密封性能。

气缸密封的故障及排除外泄漏：工作空气由气缸体内部向外部泄漏，出现的漏气，称为外漏。

1、密封圈磨损，及时更换；2、活塞杆偏心；重新安装，使活塞杆不受偏心负荷的作用；3、活塞杆有伤痕；更换活塞杆；4、活塞杆与密封衬套的配合面内有杂质；除去杂质，安装防尘盖；内泄漏：产生在气缸体内部前腔与后腔之间的泄漏，称为内漏。

密封圈型号与用途密封圈是一种通过在两个相接部位之间形成密封效果的圆形零件。

它广泛应用于机械设备、汽车、航空航天、石油、化工、医疗器械等行业中，具有密封、防尘、防水、减震、防腐等多种功能。

根据不同的用途和工作环境，密封圈的型号也千差万别。

下面将介绍几种常见的密封圈型号及其用途。

1.O型密封圈O型密封圈是一种圆形截面的密封圈，广泛应用于各种液压、气动系统中。

它具有结构简单、密封可靠、制造成本低等优点。

O型密封圈主要用于密封静态或低速运动的轴或孔，可承受较大的压力和温度范围。

2.Y型密封圈Y型密封圈是一种带有斜角槽口的密封圈，通常用于高压、高速旋转轴的密封。

它通过在槽内形成密封点与轴表面接触，以达到良好的密封效果。

3.U型密封圈U型密封圈是一种U形截面的密封圈，常用于密封油或液体介质。

它具有良好的密封性能和耐磨性，广泛应用于液压系统、汽车发动机等领域。

4.V型密封圈V型密封圈是一种V形截面的密封圈，通常用于密封旋转轴、活塞杆等部位。

V型密封圈具有较好的密封性能和抗磨性能，在高速旋转和高温环境下表现出色。

5.X型密封圈X型密封圈是一种交叉截面形状的密封圈，常用于密封高温、高压、高速旋转的轴。

X型密封圈通过其独特的交叉结构，能够有效地防止液体或气体的泄漏，适用于恶劣的工作环境。

6.平面密封圈平面密封圈是一种用于密封平面连接部位的密封圈，常用于阀门、法兰等设备中。

它具有结构简单、可更换性好、密封可靠等特点。

7.承载密封圈承载密封圈是一种在承载轴上承受载荷并实现密封效果的密封圈。

它广泛应用于变速箱、驱动轴等高负荷的机械设备中，具有抗压性能强、耐磨性能好等特点。

8.真空密封圈真空密封圈是一种专用于真空系统的密封圈，可防止气体或液体泄漏进入真空室。

真空密封圈具有低渗透率、抗腐蚀性强等特点。

除了上述常见的密封圈型号外，还有许多其他型号的特殊密封圈，如双唇密封圈、多层密封圈等。

不同类型的密封圈适用于不同的工作条件和环境，能够满足各种密封要求。

活塞杆密封圈规格型号表摘要：I.活塞杆密封圈简介A.活塞杆密封圈的作用B.活塞杆密封圈的分类II.活塞杆密封圈规格型号表A.常见活塞杆密封圈规格型号1.丁腈橡胶活塞杆密封圈2.硅橡胶活塞杆密封圈3.氟橡胶活塞杆密封圈4.聚氨酯活塞杆密封圈B.活塞杆密封圈规格型号的选用1.考虑工作环境2.考虑工作压力3.考虑密封圈的材质III.活塞杆密封圈的使用和维护A.活塞杆密封圈的安装B.活塞杆密封圈的拆卸C.活塞杆密封圈的维护IV.活塞杆密封圈的故障处理A.活塞杆密封圈损坏的常见原因B.活塞杆密封圈损坏的解决方法正文：活塞杆密封圈是机械设备中常见的一种密封件，主要用于防止流体泄漏和防止外界杂质进入设备内部。

根据材质的不同，活塞杆密封圈可以分为丁腈橡胶活塞杆密封圈、硅橡胶活塞杆密封圈、氟橡胶活塞杆密封圈和聚氨酯活塞杆密封圈等。

在选用活塞杆密封圈规格型号时，需要考虑工作环境、工作压力以及密封圈的材质等因素。

活塞杆密封圈的安装和拆卸都需要注意操作方法，避免对密封圈造成损坏。

在安装过程中，应确保密封圈与活塞杆表面干净，无杂质，并且安装位置准确。

在拆卸过程中，应使用适当的工具，避免用力过猛，导致密封圈变形或损坏。

活塞杆密封圈的维护主要包括定期检查密封圈的外观和性能，及时更换损坏的密封圈，以及保持密封圈的存储环境干燥。

当活塞杆密封圈出现故障时，需要进行及时处理。

常见的故障原因包括密封圈老化、损坏、安装不当等。

处理方法包括更换密封圈、清洗密封圈、调整安装位置等。

总的来说，活塞杆密封圈在机械设备中起着至关重要的作用。

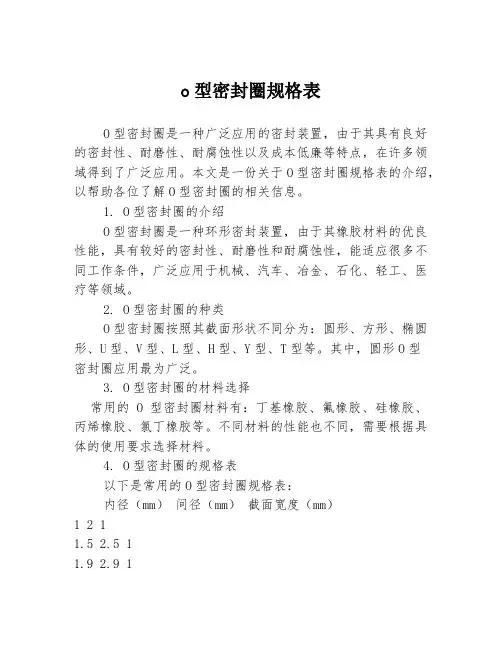

o型密封圈规格表O型密封圈是一种广泛应用的密封装置，由于其具有良好的密封性、耐磨性、耐腐蚀性以及成本低廉等特点，在许多领域得到了广泛应用。

本文是一份关于O型密封圈规格表的介绍，以帮助各位了解O型密封圈的相关信息。

1. O型密封圈的介绍O型密封圈是一种环形密封装置，由于其橡胶材料的优良性能，具有较好的密封性、耐磨性和耐腐蚀性，能适应很多不同工作条件，广泛应用于机械、汽车、冶金、石化、轻工、医疗等领域。

2. O型密封圈的种类O型密封圈按照其截面形状不同分为：圆形、方形、椭圆形、U型、V型、L型、H型、Y型、T型等。

其中，圆形O型密封圈应用最为广泛。

3. O型密封圈的材料选择常用的O型密封圈材料有：丁基橡胶、氟橡胶、硅橡胶、丙烯橡胶、氯丁橡胶等。

不同材料的性能也不同，需要根据具体的使用要求选择材料。

4. O型密封圈的规格表以下是常用的O型密封圈规格表：内径（mm）间径（mm）截面宽度（mm）1 2 11.52.5 11.92.9 12 3 12.43.4 13 4 13.44.4 14 5 14.45.4 14.85.8 15 6 15.76.7 16 7 16.87.8 17 8 17.8 8.8 18 9 18.8 9.8 19 10 19.9 10.9 110 11 111 12 0.511.2 12.2 0.512 13 0.5 12.1 13.1 0.512.5 13.5 0.513 14 0.513.3 14.3 0.514 15 0.5 14.4 15.4 0.514.5 15.5 0.515 16 0.5以上是常用的O型密封圈规格表，可以作为选择O型密封圈时的参考。

5. 总结O型密封圈在很多领域都有广泛的应用，其性能好、成本低、性价比高等特点，使得它成为当今市场上最常用的密封装置之一。

在选择O型密封圈时，需要根据具体的使用要求选择不同的材料和规格，确保密封件的优良性能。

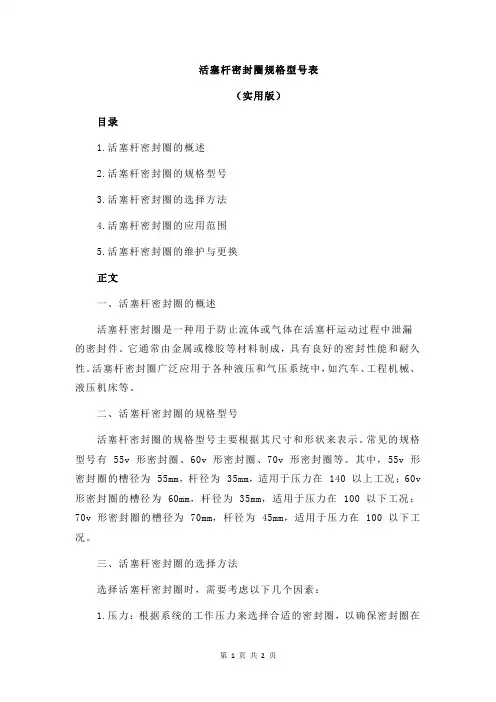

活塞杆密封圈规格型号表（实用版）目录1.活塞杆密封圈的概述2.活塞杆密封圈的规格型号3.活塞杆密封圈的选择方法4.活塞杆密封圈的应用范围5.活塞杆密封圈的维护与更换正文一、活塞杆密封圈的概述活塞杆密封圈是一种用于防止流体或气体在活塞杆运动过程中泄漏的密封件。

它通常由金属或橡胶等材料制成，具有良好的密封性能和耐久性。

活塞杆密封圈广泛应用于各种液压和气压系统中，如汽车、工程机械、液压机床等。

二、活塞杆密封圈的规格型号活塞杆密封圈的规格型号主要根据其尺寸和形状来表示。

常见的规格型号有 55v 形密封圈、60v 形密封圈、70v 形密封圈等。

其中，55v 形密封圈的槽径为 55mm，杆径为 35mm，适用于压力在 140 以上工况；60v 形密封圈的槽径为 60mm，杆径为 35mm，适用于压力在 100 以下工况；70v 形密封圈的槽径为 70mm，杆径为 45mm，适用于压力在 100 以下工况。

三、活塞杆密封圈的选择方法选择活塞杆密封圈时，需要考虑以下几个因素：1.压力：根据系统的工作压力来选择合适的密封圈，以确保密封圈在高压下仍具有良好的密封性能。

2.温度：根据系统的工作温度来选择合适的密封圈材料，以确保密封圈在高温或低温下仍具有良好的密封性能和耐久性。

3.介质：根据系统的工作介质来选择合适的密封圈材料，以确保密封圈对介质具有良好的耐腐蚀性和化学稳定性。

4.设备因素：根据设备的具体要求和工作环境来选择合适的密封圈，以确保密封圈与设备具有良好的兼容性和互换性。

四、活塞杆密封圈的应用范围活塞杆密封圈广泛应用于各种液压和气压系统中，如汽车、工程机械、液压机床、气缸等。

五、活塞杆密封圈的维护与更换活塞杆密封圈在使用过程中应注意定期检查和维护，发现损坏或磨损应及时更换。

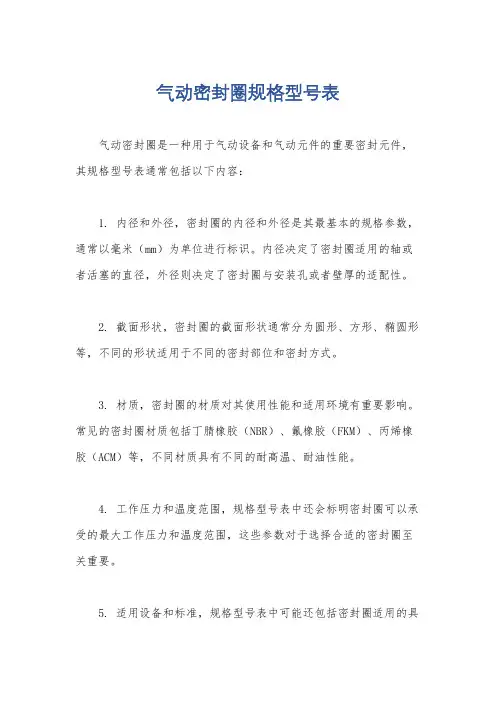

气动密封圈规格型号表
气动密封圈是一种用于气动设备和气动元件的重要密封元件，其规格型号表通常包括以下内容：
1. 内径和外径，密封圈的内径和外径是其最基本的规格参数，通常以毫米（mm）为单位进行标识。

内径决定了密封圈适用的轴或者活塞的直径，外径则决定了密封圈与安装孔或者壁厚的适配性。

2. 截面形状，密封圈的截面形状通常分为圆形、方形、椭圆形等，不同的形状适用于不同的密封部位和密封方式。

3. 材质，密封圈的材质对其使用性能和适用环境有重要影响。

常见的密封圈材质包括丁腈橡胶（NBR）、氟橡胶（FKM）、丙烯橡胶（ACM）等，不同材质具有不同的耐高温、耐油性能。

4. 工作压力和温度范围，规格型号表中还会标明密封圈可以承受的最大工作压力和温度范围，这些参数对于选择合适的密封圈至关重要。

5. 适用设备和标准，规格型号表中可能还包括密封圈适用的具
体设备型号以及符合的相关标准，这有助于用户准确选型和使用。

综上所述，气动密封圈规格型号表是包含了内径、外径、截面形状、材质、工作压力和温度范围、适用设备和标准等多个方面的信息，用户在选用密封圈时需要根据这些参数进行合理的选择。

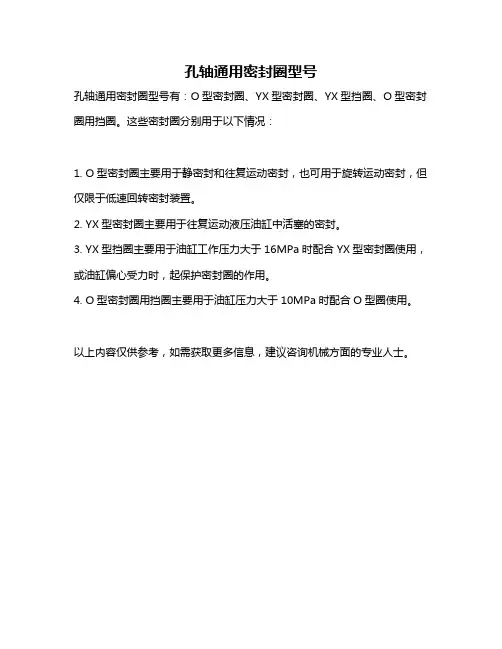

孔轴通用密封圈型号
孔轴通用密封圈型号有：O型密封圈、YX型密封圈、YX型挡圈、O型密封圈用挡圈。

这些密封圈分别用于以下情况：
1. O型密封圈主要用于静密封和往复运动密封，也可用于旋转运动密封，但仅限于低速回转密封装置。

2. YX型密封圈主要用于往复运动液压油缸中活塞的密封。

3. YX型挡圈主要用于油缸工作压力大于16MPa时配合YX型密封圈使用，或油缸偏心受力时，起保护密封圈的作用。

4. O型密封圈用挡圈主要用于油缸压力大于10MPa时配合O型圈使用。

以上内容仅供参考，如需获取更多信息，建议咨询机械方面的专业人士。

O型密封圈尺寸规格一、安装O形圈(O型橡胶密封圈)的要求在安装O形圈(O型橡胶密封圈)之前，检查以下各项：1.引入角是否按图纸加工锐边是否倒角或倒圆;2.内径是否去除毛刺表面有无污染;3.密封件和零件是否已涂抹润滑脂或润滑液(要保证弹性体的介质相容性，推荐用所密封的液体来润滑);4.不得使用含固体添加剂的润滑脂，如二硫化钼、硫化锌。

二、手工安装O形圈(O型橡胶密封圈)：1.使用无锐边的工具;2.保证O形圈(O型橡胶密封圈)不扭曲，不得过量拉伸O形圈(O型橡胶密封圈);3.尽量使用辅助工具安装O形圈(O型橡胶密封圈)，并保证正确定位;4.对于用密封条粘接成的O形圈(O型橡胶密封圈)，不得在连接处拉伸。

三、安装螺丝、花键等1.当O形圈(O型橡胶密封圈)拉伸后，要通过螺丝、花键、键槽等时，必须使用安装心轴。

该心轴可以用较软、光滑的金属或塑料制成，不得有毛刺或锐边。

2.安装压紧螺丝时，应对称旋紧螺丝，不得按方向顺序旋紧。

一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。

②、有自密封作用，往往只用一个密封件便能完成密封效果。

③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。

④、运动摩擦阻力很小，对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。

与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。

②、用作气动装置的密封时，必须加润滑油，防止磨损。

③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

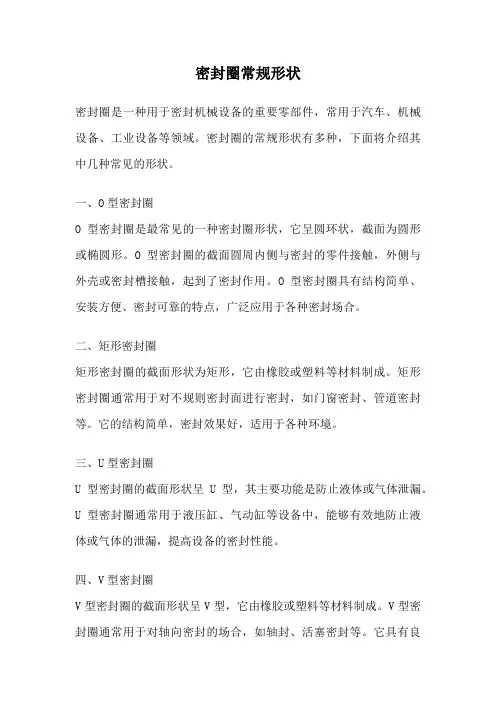

密封圈常规形状密封圈是一种用于密封机械设备的重要零部件，常用于汽车、机械设备、工业设备等领域。

密封圈的常规形状有多种，下面将介绍其中几种常见的形状。

一、O型密封圈O型密封圈是最常见的一种密封圈形状，它呈圆环状，截面为圆形或椭圆形。

O型密封圈的截面圆周内侧与密封的零件接触，外侧与外壳或密封槽接触，起到了密封作用。

O型密封圈具有结构简单、安装方便、密封可靠的特点，广泛应用于各种密封场合。

二、矩形密封圈矩形密封圈的截面形状为矩形，它由橡胶或塑料等材料制成。

矩形密封圈通常用于对不规则密封面进行密封，如门窗密封、管道密封等。

它的结构简单，密封效果好，适用于各种环境。

三、U型密封圈U型密封圈的截面形状呈U型，其主要功能是防止液体或气体泄漏。

U型密封圈通常用于液压缸、气动缸等设备中，能够有效地防止液体或气体的泄漏，提高设备的密封性能。

四、V型密封圈V型密封圈的截面形状呈V型，它由橡胶或塑料等材料制成。

V型密封圈通常用于对轴向密封的场合，如轴封、活塞密封等。

它具有良好的密封性能和耐磨性，能够有效地防止液体或气体的泄漏。

五、Y型密封圈Y型密封圈的截面形状呈Y型，它由橡胶或塑料等材料制成。

Y型密封圈通常用于对特殊密封面进行密封，如旋转密封等。

它具有良好的密封性能和耐磨性，能够适应高速旋转和高压环境。

六、H型密封圈H型密封圈的截面形状呈H型，它由橡胶或塑料等材料制成。

H型密封圈通常用于对特殊密封面进行密封，如活塞密封等。

它具有良好的密封性能和耐磨性，能够适应高温和高压环境。

以上是密封圈常规形状的介绍，不同形状的密封圈适用于不同的密封场合。

密封圈作为机械设备中的重要部件，起到了密封和防泄漏的作用，保证了设备的正常运行。

在选择和使用密封圈时，需要根据具体的需求和要求来选取适合的密封圈形状和材料。

同时，在安装和维护过程中，也需要注意密封圈的正确安装和保养，以保证其密封性能和使用寿命。

密封圈的质量和性能直接影响到设备的正常运行和使用寿命，因此在选择和使用密封圈时，应该选择质量可靠的产品，并按照相关的使用和维护要求进行操作。

O型密封圈1、O形密封圈的使用工况和场合本产品采用丁腈胶、氟胶、乙丙胶、氯丁胶、氯醇胶、硅胶等胶种的先进配方，按GB3452-1-82及GB1235-76标准生产，产品可在液压、气动条件下使用。

使用压力范围，液压≤9.8MPa,气动≤1MPa, 密静封≤15.7MPa ,耐温范围-60-+300℃，耐机油及各类石油基润滑油和多种化学介质，耐冲击次数达150万次以上。

2、O形密封圈尺寸系列注：选用O形圈要根据工况选择适当的材质，硬度、λ=d1／d2、压缩量及过盈量。

a:GB 3452-1-82产品编号产品规格d1xd2产品编号产品规格d1xd2产品编号产品规格d1xd2产品编号产品规格d1xd2产品编号产品规格d1xd2XB1-1 1.8x1.8 XB1-125x1.8XB1-238.5x1.8XB1-3415x1.8XB1-4526.5x1.8XB1-2 2x1.8 XB1-135.15x1.8XB1-248.75x1.8XB1-3516x1.8XB1-4628x1.8XB1-3 2.24x1.8 XB1-145.3x1.8XB1-259x1.8XB1-3617x1.8XB1-4730x1.8XB1-4 2.5x1.8 XB1-155.6x1.8XB1-269.5x1.8XB1-3718x1.8XB1-4831.5x1.8XB1-5 2.8x1.8 XB1-16x1.8 XB1-210x1.8 XB1-319x1.8 XB1-432.5x1.86 7 8 9XB1-6 3.15x1.8 XB1-176.3x1.8XB1-2810.6x1.8XB1-3920x1.8XB1-533.5x1.8XB1-7 3.55x1.8 XB1-186.7x1.8XB1-2911.2x1.8XB1-421.2x1.8XB1-5134.5x1.8XB1-8 3.75x1.8 XB1-196.9x1.8XB1-311.8x1.8XB1-4122.4x1.8XB1-5235.5x1.8XB1-9 4x1.8 XB1-27.1x1.8XB1-3112.5x1.8XB1-4223.6x1.8XB1-5336.5x1.8XB1-1 0 4.5x1.8XB1-217.5x1.8XB1-3213.2x1.8XB1-4325x1.8XB1-5437.5x1.8XB1-1 1 4.87x1.8XB1-228x1.8XB1-3314x1.8XB1-4425.8x1.8XB1-5538.7x1.8XB1-5 6 40x1.8XB2-2525.8x2.65XB2-5873x2.65XB3-1736.5x3.55XB3-595x3.55XB1-5 7 41.2x1.8XB2-2626.5x2.65XB2-5975x2.65XB3-1837.5x3.55XB3-5197.5x3.55XB1-5 8 42.5x1.8XB2-2728x2.65XB2-680x2.65XB3-1938.7x3.55XB3-52100x3.55XB1-5 9 43.7x1.8XB2-2830x2.65XB2-6185x2.65XB3-240x3.55XB3-53103x3.55XB1-6 0 45x1.8XB2-2931.5x2.65XB2-6290x2.65XB3-2141.2x3.55XB3-54106x3.55XB1-6 1 46.2x1.8XB2-332.5x2.65XB2-6395x2.65XB3-2242.5x3.55XB3-55109x3.55XB1-6 2 47.5x1.8XB2-3133.5x2.65XB2-64100x2.65XB3-2343.7x3.55XB3-56112x3.55XB1-6 3 48.7x1.8XB2-3234.5x2.65XB2-65106x2.65XB3-2445x3.55XB3-57115x3.55XB1-6 4 50x1.8XB2-3335.5x2.65XB2-66112x2.65XB3-2546.2x3.55XB3-58118x3.55XB2-1 38.5x1.8 XB2-3436.5x2.65XB2-67118x2.65XB3-2647.5x3.55XB3-59122x3.55XB2-2 7.1x2.65 XB2-3537.5x2.65XB2-68125x2.65XB3-2748.7x3.55XB3-6125x3.55XB2-3 7.5x2.65 XB2-3638.7x2.65XB2-69132x2.65XB3-2850x3.55XB3-61128x3.55XB2-4 8x2.65 XB2-3740x2.65XB2-7140x2.65XB3-2951.5x3.55XB3-62132x3.55XB2-5 8.5x2.65 XB2-3841.2x2.65XB2-71150x2.65XB3-353x3.55XB3-63136x3.55XB2-6 8.75x2.6XB2-342.5x2.6XB2-7160x2.65 XB3-354.5x3.5XB3-6140x3.555 9 5 2 1 5 4XB2-7 9x2.65 XB2-443.7x2.65XB2-73170x2.65XB3-3256x3.55XB3-65145x3.55XB2-8 9.5x2.65 XB2-4145x2.65XB2-74180x2.65XB3-3358x3.55XB3-66150x3.55XB2-9 10x2.65 XB2-4246.2x2.65XB3-1 18x3.55XB3-3460x3.55XB3-67155x3.55XB2-1 0 11.2x2.65XB2-4347.5x2.65XB3-2 19x3.55XB3-3561.5x3.55XB3-68160x3.55XB2-1 1 11.8x2.65XB2-4448.7x2.65XB3-3 20x3.55XB3-3663x3.55XB3-69165x3.55XB2-1 2 12.5x2.65XB2-4550x2.65 XB3-4 21.2x3.55XB3-3765x3.55XB3-7170x3.55XB2-1 3 13.2x2.65XB2-4651.5x2.65XB3-5 22.4x3.55XB3-3867x3.55XB3-71175x3.55XB2-1 4 14x2.65XB2-4753x2.65 XB3-6 23.6x3.55XB3-3969x3.55XB3-72180x3.55XB2-1 5 15x2.65XB2-4854.5x2.65XB3-7 25x3.55XB3-471x3.55XB3-73185x3.55XB2-1 6 16x2.65XB2-4956x2.65 XB3-825.88x3.55XB3-4173x3.55XB3-74190x3.55XB2-1 7 17x2.65XB2-558x2.65 XB3-9 26.5x3.55XB3-4275x3.55XB3-75195x3.55XB2-1 8 18x2.65XB2-5160x2.65XB3-128x3.55XB3-4377.5x3.55XB3-76200x3.55XB2-1 9 19x2.65XB2-5261.5x2.65XB3-1130x3.55XB3-4480x3.55 XB5-1 40x5.3XB2-2 0 20x2.65XB2-5363x2.65XB3-1231.5x3.55XB3-4582.5x3.55XB5-2 41.2x5.3XB2-2 1 21.2x2.65XB2-5465x2.65XB3-1332.5x3.55XB3-4685x3.55 XB5-3 42.5x5.3XB2-2 2 22.4x2.65XB2-5567x2.65XB3-1433.5x3.55XB3-4787.5x3.55XB5-4 43.7x5.3XB2-2 3 23.6x2.65XB2-5669x2.65XB3-1534.5x3.55XB3-4890x3.55 XB5-5 45x5.3XB2-2 4 25x2.65XB2-5771x2.65XB3-1635.5x3.55XB3-4992.5x3.55XB5-6 46.2x5.3产品产品规格产品产品规产品产品规格产品产品规产品产品规编号 d 1xd 2 编号 格d 1xd 2 编号 d 1xd 2 编号 格d 1xd 2 编号格d 1xd 2 XB5-7 47.5x5.3 XB5-33 100x5.3 XB5-59 224x5.3 XB7-16 170x7 XB7-42 355x7 XB5-8 48.7x5.3 XB5-34 103x5.3 XB5-60 236x5.3 XB7-17 175x7 XB7-43 365x7 XB5-9 50x5.3 XB5-35 106x5.3 XB5-61 250x5.3 XB7-18 180x7 XB7-44 375x7 XB5-10 51.5x5.3 XB5-36 109x5.3 XB5-62 265x5.3 XB7-19 185x7 XB7-45 387x7 XB5-11 53x5.3 XB5-37 112x5.3 XB5-63 280x5.3 XB7-20 190x7 XB7-46 400x7 XB5-12 54.5x5.3 XB5-38 115x5.3 XB5-64 300x5.3 XB7-21 195x7 XB7-47 412x7 XB5-13 56x5.3 XB5-39 118x5.3 XB5-65 315x5.3 XB7-22 200x7 XB7-48 425x7 XB5-14 58x5.3 XB5-40 122x5.3 XB5-66 335x5.3 XB7-23 206x7 XB7-49 437x7 XB5-15 60x5.3 XB5-41 125x5.3 XB5-67 355x5.3 XB7-24 212x7 XB7-50 450x7 XB5-16 61.5x5.3 XB5-42 128x5.3 XB5-68 375x5.3 XB7-25 218x7 XB7-51 462x7 XB5-17 63x5.3 XB5-43 132x5.3 XB5-69 400x5.3 XB7-26 224x7 XB7-52 475x7 XB5-18 65x5.3 XB5-44 136x5.3 XB7-1 109x7 XB7-27 230x7 XB7-53 487x7 XB5-19 67x5.3 XB5-45 140x5.3 XB7-2 112x7 XB7-28 236x7 XB7-54 500x7 XB5-20 69x5.3 XB5-46 145x5.3 XB7-3 115x7 XB7-29 243x7 XB7-55 515x7 XB5-21 71x5.3 XB5-47 150x5.3 XB7-4 118x7 XB7-30 250x7 XB7-56 530x7 XB5-22 73x5.3 XB5-48 155x5.3 XB7-5 122x7 XB7-31 258x7 XB7-57 545x7 XB5-23 75x5.3 XB5-49 160x5.3 XB7-6 125x7 XB7-32 265x7 XB7-58 560x7 XB5-24 77.5x5.3 XB5-50 165x5.3 XB7-7 128x7 XB7-33 272x7 XB7-59 580x7 XB5-25 80x5.3 XB5-51 170x5.3 XB7-8 132x7 XB7-34 280x7 XB7-60 600x7 XB5-26 82.5x5.3 XB5-52 175x5.3 XB7-9 136x7 XB7-35 290x7 XB7-61 615x7 XB5-27 85x5.3 XB5-53 180x5.3 XB7-10 140x7 XB7-36 300x7 XB7-62 630x7 XB5-28 87.5x5.3 XB5-54 185x5.3 XB7-11 145x7 XB7-37 307x7 XB7-63 650x7 XB5-29 90x5.3 XB5-55 190x5.3 XB7-12 150x7 XB7-38 315x7 XB7-64 670x7 XB5-30 92.5x5.3 XB5-56 195x5.3 XB7-13 155x7 XB7-39 325x7 XB5-31 95x5.3 XB5-57 200x5.3 XB7-14 160x7 XB7-40 335x7 XB5-32 97.5x5.3 XB5-58 212x5.3 XB7-15 165x7 XB7-41 345x7b.GB 1235-76产品 编号 产品规格Dxd 2 产品 编号 产品规格Dxd 2 产品 编号 产品规格Dxd 2 产品 编号 产品规格Dxd 2 产品 编号 产品规格Dxd 2 B1-1 5x1.9 B3-14 70x3.1 B3.5-13 45x3.5 B5-25 160x5.7 B8-13 230x8.6 B1-2 6x1.9 B3-15 75x3.1 B3.5-14 46x3.5 B5-26 165x5.7 B8-14 235x8.6 B1-3 7x1.9 B3-16 80x3.1 B3.5-15 48x3.5 B5-27 170x5.7 B8-15 240x8.6 B1-4 8x1.9 B3-17 85x3.1 B3.5-16 50x3.5 B5-28 175x5.7 B8-16 245x8.6 B1-5 9x1.9 B3-18 90x3.1 B3.5-17 51x3.5 B5-29 180x5.7 B8-17 250x8.6 B1-6 10x1.9 B3-19 85x3.1 B3.5-18 54x3.5 B5-30 185x5.7 B8-18 255x8.6 B1-7 11x1.9 B3-20 100x3.1 B3.5-19 55x3.5 B5-31 190x5.7 B8-19 260x8.6B1-8 12x1.9 B3-21 105x3.1 B3.5-20 56x3.5 B5-32 195x5.7 B8-20 265x8.6B1-9 13x1.9 B3-22 110x3.1 B5-1 (50)x5.7 B5-33 200x5.7 B8-21 275x8.6B1-10 1414x1.9 B3-23 115x3.1 B5-2 (55)x5.7 B5-34 205x5.7 B8-22 280x8.6B2-1 14x2.4 B3-24 120x3.1 B5-3 60x5.7 B5-35 210x5.7 B8-23 290x8.6B2-2 15x2.4 B3-25 125x3.1 B5-4 63x5.7 B5-36 220x5.7 B8-24 295x8.6B2-3 16x2.4 B3-26 130x3.1 B5-5 65x5.7 B5-37 230x5.7 B8-25 300x8.6B2-4 18x2.4 B3-27 135x3.1 B5-6 70x5.7 B5-38 240x5.7 B8-26 305x8.6B2-5 19x2.4 B3-28 140x3.1 B5-7 73x5.7 B5-39 250x5.7 B8-27 315x8.6B2-6 20x2.4 B3-29 145x3.1 B5-8 75x5.7 B5-40 260x5.7 B8-28 320x8.6B2-7 22x2.4 B3-30 150x3.1 B5-9 80x5.7 B5-41 270x5.7 B8-29 330x8.6B2-8 24x2.4 B3-31 155x3.1 B5-10 85x5.7 B5-42 280x5.7 B8-30 335x8.6B2-9 25x2.4 B3-32 160x3.1 B5-11 90x5.7 B5-43 290x5.7 B8-31 350x8.6B2-10 26x2.4 B3-33 165x3.1 B5-12 95x5.7 B5-44 300x5.7 B8-32 355x8.6B3-1 28x3.1 B3.5-1 28x3.5 B5-13 100x5.7 B8-1 170x8.6 B8-33 360x8.6B3-2 30x3.1 B3.5-2 30x3.5 B5-14 105x5.7 B8-2 175x8.6 B8-34 370x8.6B3-3 32x3.1 B3.5-3 31x3.5 B5-15 110x5.7 B8-3 180x8.6 B8-35 375x8.6B3-5 35x3.1 B3.5-4 32x3.5 B5-16 115x5.7 B8-4 185x8.6 B8-36 380x8.6B3-6 38x3.1 B3.5-5 34x3.5 B5-17 120x5.7 B8-5 190x8.6 B8-37 390x8.6B3-7 45x3.1 B3.5-6 35x3.5 B5-18 125x5.7 B8-6 195x8.6 B8-38 395x8.6B3-8 50x3.1 B3.5-7 36x3.5 B5-19 130x5.7 B8-7 200x8.6 B8-39 400x8.6B3-9 55x3.1 B3.5-8 38x3.5 B5-20 135x5.7 B8-8 205x8.6 B8-40 415x8.6B3-10 60x3.1 B3.5-9 40x3.5 B5-21 140x5.7 B8-9 210x8.6 B8-41 420x8.6B3-11 63x3.1 B3.5-10 41x3.5 B5-22 145x5.7 B8-10 215x8.6 B8-42 450x8.6B3-12 65x3.1 B3.5-11 42x3.5 B5-23 150x5.7 B8-11 220x8.6 B8-43 480x8.6B3-13 68x3.1 B3.5-12 44x3.5 B5-24 155x5.7 B8-12 225x8.6 B8-44 500x8.6旋转轴唇形密封圈1、旋转轴唇形密封圈使用工况及场合拥有氟胶、硅胶、丁腈胶类产品，广泛应用于各种机械，耐各种石油基油及多种化学介质，选用不同的胶种及密封结构，可满足-30——+250℃的温度区域，使用速度可满足0——25℃米/秒等工况。
