Y型密封圈规格型 及密封原理

Ｙ形圈的概述、特点、分类、密封原理及应用Y形圈概述Y形圈密封形式是唇形密封，属于唇形密封圈的一种。

唇形密封圈是指将密封圈的受压面制成唇形并具有压力强化密封作用的一类密封件，结构形式有V 形、U形、Y形、L形、J形及各种特殊形状。

Y形密封圈的界面呈Y形，其摩擦系数较小，安装简单，广泛应用于高、低液压机械，水压、气动机械的往复运动活塞或活塞杆密封。

Y形圈可以通过改变断面结构和尺寸来适应压力和密封性能的要求。

Y形圈的特点Y形密封圈的特点是压力为15—25MPa，往复运动速度为0.15—0.5m/s时密封性能较好，动摩擦阻力较小。

下图所示为Y形密封圈的工作压力范围，工作压力和运动速度变化较大的场合应用时加挡圈，以免在工作过程中密封圈扭转而引起密封失效。

Y形圈的优、缺点如下（1）密封效果好，尤其用于解决低压、泄漏。

（2）结构简单、成本低、空间小。

（3）可靠性较差，关键部位要慎重选择，底部加挡圈可以提高抗压力。

（4）Y形圈作往复式活塞密封时，容易出现密封圈移位和“反转”现象，内压过高时，也可能发生“胶料挤出”现象。

Y形圈的分类按有无油分：液压Y形圈和气动Y形圈；按密封性质分：轴用Y形圈和孔用Y形圈；按截面形式分：等高Y形圈和高低唇Y形圈；按有无骨架分：无骨架Y形圈和有骨架Y形圈。

Y形密封圈密封原理Y形密封圈依靠其张开的唇边贴于密封副偶合面。

无内压时，仅仅因唇尖的变形而产生很小的接触压力。

在密封的情况下，与密封介质接触的每一点上均有与介质压力相等的法向压力，所以唇形圈底部将受到轴向压缩，唇部受到周向压缩，与密封面接触变宽，同时接触应力增加。

当内压再升高时，接触压力的分布形式和大小进一步改变，唇部与密封面配合更紧密，所以密封性更好，这就是Y形圈的“自封作用”。

由于这种自封作用，一个Y 形圈能有效的封住32MPa的高压。

压力赋能型密封的有效密封压力等于预压力与流体压力之和。

Y形密封圈通过唇边的作用将流体压力有效作用于密封，其预压力可以降到很小值，并且流体压力越高，预压力的效用越小，在高压场合，预压力的作用可以忽略不计。

Ｙ形圈的概述、特点、分类、密封原理及应用Y形圈概述Y形圈密封形式是唇形密封，属于唇形密封圈的一种。

唇形密封圈是指将密封圈的受压面制成唇形并具有压力强化密封作用的一类密封件，结构形式有V 形、U形、Y形、L形、J形及各种特殊形状。

Y形密封圈的界面呈Y形，其摩擦系数较小，安装简单，广泛应用于高、低液压机械，水压、气动机械的往复运动活塞或活塞杆密封。

Y形圈可以通过改变断面结构和尺寸来适应压力和密封性能的要求。

Y形圈的特点Y形密封圈的特点是压力为15—25MPa，往复运动速度为0.15—0.5m/s时密封性能较好，动摩擦阻力较小。

下图所示为Y形密封圈的工作压力范围，工作压力和运动速度变化较大的场合应用时加挡圈，以免在工作过程中密封圈扭转而引起密封失效。

Y形圈的优、缺点如下（1）密封效果好，尤其用于解决低压、泄漏。

（2）结构简单、成本低、空间小。

（3）可靠性较差，关键部位要慎重选择，底部加挡圈可以提高抗压力。

（4）Y形圈作往复式活塞密封时，容易出现密封圈移位和“反转”现象，内压过高时，也可能发生“胶料挤出”现象。

Y形圈的分类按有无油分：液压Y形圈和气动Y形圈；按密封性质分：轴用Y形圈和孔用Y形圈；按截面形式分：等高Y形圈和高低唇Y形圈；按有无骨架分：无骨架Y形圈和有骨架Y形圈。

Y形密封圈密封原理Y形密封圈依靠其张开的唇边贴于密封副偶合面。

无内压时，仅仅因唇尖的变形而产生很小的接触压力。

在密封的情况下，与密封介质接触的每一点上均有与介质压力相等的法向压力，所以唇形圈底部将受到轴向压缩，唇部受到周向压缩，与密封面接触变宽，同时接触应力增加。

当内压再升高时，接触压力的分布形式和大小进一步改变，唇部与密封面配合更紧密，所以密封性更好，这就是Y形圈的“自封作用”。

由于这种自封作用，一个Y 形圈能有效的封住32MPa的高压。

压力赋能型密封的有效密封压力等于预压力与流体压力之和。

Y形密封圈通过唇边的作用将流体压力有效作用于密封，其预压力可以降到很小值，并且流体压力越高，预压力的效用越小，在高压场合，预压力的作用可以忽略不计。

密封圈系列主要类别：橡胶O型圈，硅胶O型圈，氟胶O型圈,耐油橡胶O型密封圈，耐高温硅胶O型密封圈，耐酸碱氟胶O型密封圈、硅橡胶模压挤出密封件，骨架油封，O型密封圈，V形密封圈，Y 形密封圈，U形密封圈，L形密封圈，J形防尘密封圈，J型无骨架油封，U无骨架油封，V，U，形夹织物橡胶密封圈，kdas组合圈，la蕾形圈等。

1.O型密封圈系列拥有氟橡胶，丁晴胶，硅胶等多种材质的产品，广泛应用于各种机械，耐各类石油基油及多种化学介质：运用不胶种可满足-60℃-+300℃的温度区域，使用压力范围：<10MPa(液压)，<1MPa(气动)<16MPa(静密封)的丁晴胶及耐汽油配(90，93，97)膨胀率为0.2.Y型密封圈拥氟胶、丁晴胶，氯橡胶等多种材质的产品，广泛应用于液压、机械、气动等行业。

耐种石油基油个有极佳耐磨性，选用不同胶种可满足-60℃-+300℃的温度区域。

3.硅橡胶系列配备先进的检测设备，洁净的无尘车间。

产品广泛应用于电子、医疗器械、食品等行业。

4.氟橡胶系列产品广泛应用于汽车、造船、军工、电子电器等行业，工作温度-40℃+300℃，可耐燃料油，耐高温，氟利昂，耐过热水，蒸汽和极好的耐化学腐蚀性，欢迎广大客户选购定制。

5.聚四氟乙烯系列产品聚四氟乙烯垫片具有耐高温、抗腐蚀性，既便在高温下与浓酸、碱或强氧化剂也不发生作用，它已被广泛地应用作为密封材料，适用于管道、法兰、反应釜、阀门及容器上的密封装置。

异型件根据用户设计图纸生产。

6.各种异形杂件材质选用丁晴、天然、氟胶、硅胶等，广泛应用于汽车、机械、阀门等行业，选用不同的胶种可满足-50℃-+250℃的温度区域。

产品耐磨、屈挠性能好，可根据需要要求制作设计。

各类材质属性：丁氰橡胶密封圈:适合于石油系液压油、甘醇系液压油、二酯系润滑油、汽油、水、硅润滑脂、硅油等介质中使用。

是目前用途最广、成本最低的橡胶密封件。

不适用于极性溶剂之中，例如酮类、臭氧、硝基烃、MEK和氯仿。

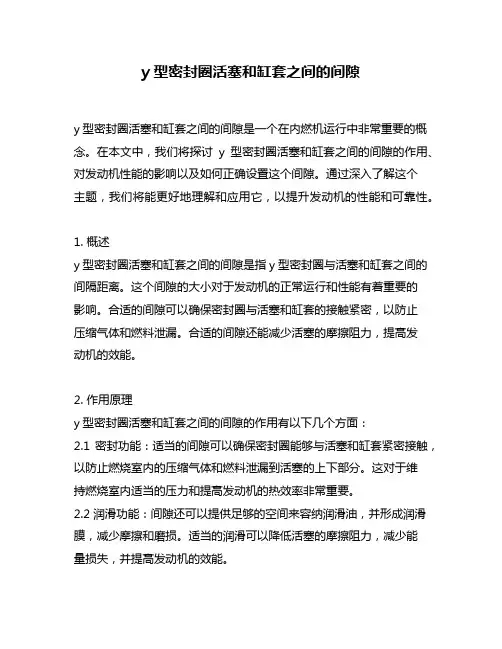

y型密封圈活塞和缸套之间的间隙y型密封圈活塞和缸套之间的间隙是一个在内燃机运行中非常重要的概念。

在本文中，我们将探讨y型密封圈活塞和缸套之间的间隙的作用、对发动机性能的影响以及如何正确设置这个间隙。

通过深入了解这个主题，我们将能更好地理解和应用它，以提升发动机的性能和可靠性。

1. 概述y型密封圈活塞和缸套之间的间隙是指y型密封圈与活塞和缸套之间的间隔距离。

这个间隙的大小对于发动机的正常运行和性能有着重要的影响。

合适的间隙可以确保密封圈与活塞和缸套的接触紧密，以防止压缩气体和燃料泄漏。

合适的间隙还能减少活塞的摩擦阻力，提高发动机的效能。

2. 作用原理y型密封圈活塞和缸套之间的间隙的作用有以下几个方面：2.1 密封功能：适当的间隙可以确保密封圈能够与活塞和缸套紧密接触，以防止燃烧室内的压缩气体和燃料泄漏到活塞的上下部分。

这对于维持燃烧室内适当的压力和提高发动机的热效率非常重要。

2.2 润滑功能：间隙还可以提供足够的空间来容纳润滑油，并形成润滑膜，减少摩擦和磨损。

适当的润滑可以降低活塞的摩擦阻力，减少能量损失，并提高发动机的效能。

2.3 热胀冷缩：发动机在工作过程中会经历温度的变化，所以适当的间隙还可以留出一定的空间，以容纳活塞和缸套由于热胀冷缩而引起的尺寸变化。

合理的间隙可以减少活塞和缸套因为热胀冷缩而发生的卡死、刮痕等故障。

3. 对发动机性能的影响y型密封圈活塞和缸套之间的间隙的大小直接影响着发动机的性能和可靠性。

如果间隙太小，会导致密封圈与活塞或缸套发生卡滞和摩擦，增加摩擦阻力，降低发动机的效能，同时还容易出现热胀冷缩卡死等故障。

相反，如果间隙太大，会导致压缩气体和燃料泄漏，降低燃烧室的压力和热效率。

4. 设置正确的间隙设置正确的y型密封圈活塞和缸套之间的间隙非常关键。

一般来说，间隙的大小需要根据发动机的具体设计和要求来进行调整。

合理的间隙应该考虑活塞的材料、工作温度、润滑系统、发动机用途等因素。

机械部标准轴用Y型圈Yxd y形密封圈的基本参数及材料、应用、介质来源于：广东东晟密封件科技有限公司dshmf 机械部标准轴用Y型圈Yxd y形密封圈y型密封件密封件厂导读：广泛应用于往复运动密封装置中。

另外，还有弹簧张力（弹簧蓄能）密封圈，是在PTFE密封材料之中加入一个弹簧，有O型弹簧，V型弹簧，U型弹簧。

关键词：y形密封圈 y型密封圈密封件厂y形密封圈材料：天然橡胶（温度0-80）适用于饮用水、热水、无油空气等，不适用于石油类介质。

y形密封圈应用与耐介质性：材料弹性模量大，强度高，其他性能同上。

-30～80℃，用于制作“O”形圈、“Y”形圈、防尘圈等，应用于工程机械及高压液压系统的密封。

机械部标准轴用Y型圈Yxdy形密封圈产品详情参数说明：一、技术参数> Technical Data1、压力>Pressure[Mpa]：40mpa2、温度>Temperature(℃>)：-35至+100℃3、速度Sliding speed(m/s)：1m/s4、介质>Medium:液压油、阻燃油、水、气Mineral oil based hydraulic fluids,barely flammable hydraulic fluids, water,air and others.二、材料Material1、标准件Standard：PU(shore90-95A)2、特殊Special(on request)：FKM三、设计标准或互换件Standard or can fit the groove1、JB/ZQ 42652、GYI四、工作需求准备1、工作压力Pressure：160bar—200bar—400bar2、最大挤出间隙Max Gap E：E≤0.6mm—E≤0.4mm—E≤0.4mm ————————————————————————————订货范例 Order Example for standard version:缸径 Diameter D=100mm订货号 Order Code Yxd100*112*14Installation Dimension table based on Metric Size——————————————————————。

Y型密封圈规格型号及密封原理
1.Y型密封圈1/4''×1/2''
2.Y型密封圈1/2''×5/8''
3.Y型密封圈5/8''×3/4''
4.Y型密封圈3/4''×1''
5.Y型密封圈1''×1-1/4''
密封原理的具体过程如下：
1.压缩预紧：将Y型密封圈装置于两个密封面之间，通过预紧力使密封面紧密贴合，封闭间隙。

2.密封效应：在受到内外压力的作用下，Y型密封圈的斜圆锥面会形成一个凸起，增加密封间隙的贴合度。

密封圈的背面则会弯曲一小段，进一步增加密封效果。

3.密封气囊效应：当发生压力差的情况下，Y型密封圈的背面会产生密封气囊效应，进一步增强密封性能。

总结
Y型密封圈通过其特殊的结构和工作原理，实现了可靠的密封效果。

在工业生产和机械设备上广泛应用，用于密封液体、气体等介质的泄漏。

选择合适的规格型号和材料，能够满足不同工作条件下的密封需求，确保设备的正常运行和生产的顺利进行。

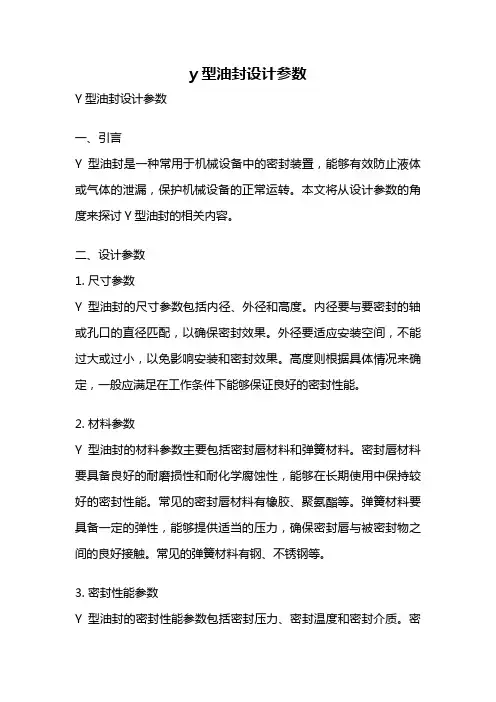

y型油封设计参数Y型油封设计参数一、引言Y型油封是一种常用于机械设备中的密封装置，能够有效防止液体或气体的泄漏，保护机械设备的正常运转。

本文将从设计参数的角度来探讨Y型油封的相关内容。

二、设计参数1. 尺寸参数Y型油封的尺寸参数包括内径、外径和高度。

内径要与要密封的轴或孔口的直径匹配，以确保密封效果。

外径要适应安装空间，不能过大或过小，以免影响安装和密封效果。

高度则根据具体情况来确定，一般应满足在工作条件下能够保证良好的密封性能。

2. 材料参数Y型油封的材料参数主要包括密封唇材料和弹簧材料。

密封唇材料要具备良好的耐磨损性和耐化学腐蚀性，能够在长期使用中保持较好的密封性能。

常见的密封唇材料有橡胶、聚氨酯等。

弹簧材料要具备一定的弹性，能够提供适当的压力，确保密封唇与被密封物之间的良好接触。

常见的弹簧材料有钢、不锈钢等。

3. 密封性能参数Y型油封的密封性能参数包括密封压力、密封温度和密封介质。

密封压力是指Y型油封所能承受的最大压力，要根据具体工作条件来确定，以免超过其承受范围导致泄漏。

密封温度是指Y型油封所能承受的最高温度，要根据工作环境来选择合适的材料，以免在高温条件下材料失效。

密封介质是指Y型油封所用于密封的液体或气体，要根据介质的化学性质来选择合适的材料，以免发生腐蚀或泄漏。

4. 安装参数Y型油封的安装参数包括安装方式和安装位置。

安装方式可以是压装、夹装或粘装等，要根据具体情况来选择合适的方式。

安装位置要确保Y型油封与被密封物之间有足够的压力接触，以保证密封效果。

此外，还应注意安装过程中的对称性和对中度，以避免安装不当导致泄漏或损坏。

5. 使用寿命参数Y型油封的使用寿命参数包括使用寿命和维护周期。

使用寿命是指Y型油封在正常工作条件下能够保持良好密封性能的时间，要根据具体工况来评估。

维护周期是指对Y型油封进行维护和更换的时间间隔，要根据使用寿命和工作环境来确定合理的维护计划，以延长Y型油封的使用寿命。

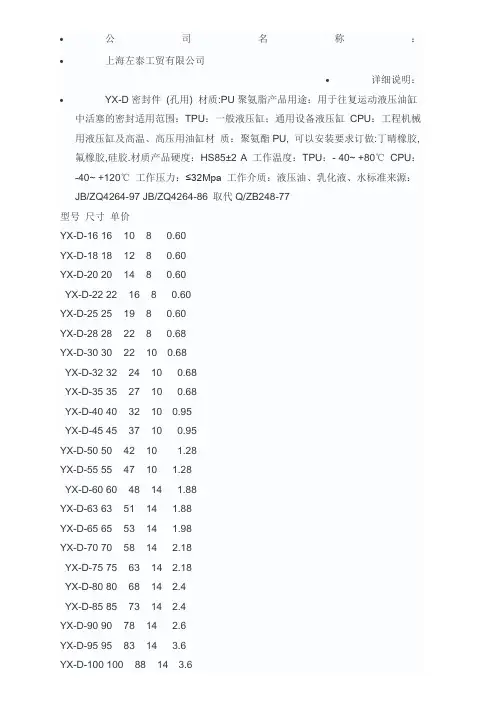

•公司名称：•上海左泰工贸有限公司•详细说明：•YX-D密封件(孔用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU, 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价YX-D-16 16 × 10 × 8 0.60YX-D-18 18 × 12 × 8 0.60YX-D-20 20 × 14 × 8 0.60YX-D-22 22 × 16 × 8 0.60YX-D-25 25 × 19 × 8 0.60YX-D-28 28 × 22 × 8 0.68YX-D-30 30 × 22 × 10 0.68YX-D-32 32 × 24 × 10 0.68YX-D-35 35 × 27 × 10 0.68YX-D-40 40 × 32 × 10 0.95YX-D-45 45 × 37 × 10 0.95YX-D-50 50 × 42 × 10 1.28YX-D-55 55 × 47 × 10 1.28YX-D-60 60 × 48 × 14 1.88YX-D-63 63 × 51 × 14 1.88YX-D-65 65 × 53 × 14 1.98YX-D-70 70 × 58 × 14 2.18YX-D-75 75 × 63 × 14 2.18YX-D-80 80 × 68 × 14 2.4YX-D-85 85 × 73 × 14 2.4YX-D-90 90 × 78 × 14 2.6YX-D-95 95 × 83 × 14 3.6YX-D-100 100 × 88 × 14 3.6YX-D-105 105 × 89 × 14 4.8YX-D-110 110 × 94 × 14 4.98 YX-D-115 115 × 99 × 14 4.98 YX-D-120 120 × 104 × 14 4.98 YX-D-125 125 × 109 × 14 6.6YX-D-130 130 × 114 × 14 6.6YX-D-135 135 × 119 × 14 6.9YX-D-140 140 × 124 × 14 6.9YX-D-145 145 × 129 × 14 6.95 YX-D-150 150 × 134 × 14 6.95 YX-D-155 155 × 139 × 14 6.95 YX-D-160 160 × 144 × 14 9.44型号尺寸单价YX-D-165 165 × 149 × 14 9.44 YX-D-170 170 × 154 × 18 9.88 YX-D-175 175 × 159 × 18 9.88 YX-D-180 180 × 164 × 18 11.53 YX-D-185 185 × 169 × 18 11.53 YX-D-190 190 × 174 × 18 11.53 YX-D-195 195 × 179 × 18 11.53 YX-D-200 200 × 184 × 18 11.87 YX-D-210 210 × 194 × 18 11.87 YX-D-220 220 × 204 × 18 11.87 YX-D-230 230 × 214 × 18 15.62 YX-D-240 240 × 224 × 18 15.62 YX-D-250 250 × 234 × 18 18.2 YX-D-260 260 × 244 × 18 20.83 YX-D-265 265 × 249 × 18 20.83YX-D-270 270 × 254 × 18 20.33YX-D-275 275 × 259 × 18 20.83YX-D-280 280 × 264 × 18 20.83YX-D-290 290 × 274 × 18 21.37YX-D-300 300 × 284 × 18 21.37YX-D-320 320 × 296 × 24 42.87YX-D-340 340 × 316 × 24 43.64YX-D-350 350 × 326 × 24 43.64YX-D-360 360 × 336 × 24 43.64YX-D-380 380 × 356 × 24 46.55YX-D-400 400 × 376 × 24 46.55YX-D-410 410 × 386 × 24 60.25YX-D-420 420 × 396 × 24 60.25YX-D-440 440 × 416 × 24 61.5YX-D-450 450 × 426 × 24 61.5YX-D-480 480 × 456 × 24 63YX-D-500 500 × 476 × 24 65.8YX-D-560 560 × 536 × 24 69.5YX-D-600 600 × 576 × 24 90YX-d 密封件(轴用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77 型号尺寸单价尺寸(内径×外径×高) 批价YX-d - 8 8 × 14 × 8 0.83YX-d - 10 10 × 16 × 8 0.83YX-d - 12 12 × 18 × 8 0.83YX-d - 14 14 × 20 × 8 0.83YX-d - 16 16 × 22 × 8 0.83YX-d - 18 18 × 24 × 8 0.83YX-d - 20 20 × 28 × 8 0.83YX-d - 22 22 × 30 × 8 0.83YX-d - 24 25 × 33 × 8 0.83YX-d - 25 28 × 36 × 8 0.83YX-d - 28 30 × 38 × 10 0.95 YX-d - 30 32 × 41 × 10 0.95 YX-d - 32 35 × 43 × 10 0.95 YX-d - 35 40 × 48 × 10 1.28 YX-d - 40 45 × 53 × 10 1.28 YX-d - 45 50 × 58 × 10 1.48 YX-d - 50 55 × 63 × 10 1.48 YX-d - 55 60 × 72 × 14 2.19 YX-d - 60 63 × 75 × 14 2 .19 YX-d - 65 65 × 77 × 14 2.19YX-d - 70 70 × 82 × 14 2.44YX-d - 75 75 × 87 × 14 2.44YX-d - 80 80 × 92 × 14 3.25 YX-d - 85 85 × 97 × 14 3.25 YX-d - 90 90 × 102 × 14 3.88 YX-d - 95 95 × 107 × 14 3.88 YX-d - 100 100 × 112 × 14 3.88 YX-d - 105 105 × 121 × 14 6.65 YX-d - 110 110 × 126 × 14 6.65 YX-d - 115 115 × 131 × 14 6.65 YX-d - 120 120 × 136 × 14 6.9 YX-d - 125 125 × 141 × 14 6.9 YX-d - 130 130 × 146 × 14 8.12 YX-d - 140 140 × 156 × 14 8.12 YX-d - 145 145 × 161 × 14 8.12 YX-d - 150 150 × 166 × 14 8.8 YX-d - 155 155 × 171 × 14 8.8YX-d - 160 160 × 176 × 14 10.53 YX-d - 165 165 × 181 × 14 11.53 YX-d - 170 170 × 186 × 18 11.53 YX-d - 175 175 × 191 × 18 11.53 YX-d - 180 180 × 196 × 18 13.65 YX-d - 185 185 × 201 × 18 13.65 YX-d - 190 190 × 206 × 18 15.93 YX-d - 200 200 × 216 × 18 15.93 YX-d - 210 210 × 226 × 18 15.93 YX-d - 220 220 × 236 × 18 15.93 YX-d - 230 230 × 246 × 18 15.25 YX-d - 235 235 × 251 × 18 15.25 YX-d - 240 240 × 256 × 18 15.25 YX-d - 250 250 × 266 × 18 20 YX-d - 260 260 × 276 × 18 20 YX-d - 270 270 × 286 × 18 20.75 YX-d - 280 280 × 296 × 18 21.5 YX-d - 290 290 × 306 × 18 21.5 YX-d - 300 300 × 316 × 18 21.5 YX-d - 320 320 × 344 × 24 42.5 YX-d - 340 340 × 364 × 24 44.57 YX-d - 360 360 × 384 × 24 45.75 YX-d - 380 380 × 404 × 24 49 YX-d - 400 400 × 424 × 24 49 YX-d - 420 420 × 444 × 24 49.85 YX-d - 450 450 × 474 × 24 49.85 YX-d - 500 500 × 524 × 24 64.58 YX-d - 520 520 × 544 × 24 68 YX-d - 560 560 × 584 × 24 69 YX-d - 600 600 × 624 × 24 81.6 一产品用途适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄露，公称压力至40Mpa,工作温度为﹣25℃～﹢100℃。

Y型密封圈和规格及原理
Y型密封圈的规格可以根据具体的使用条件和要求进行定制，一般包
括内径（ID）、外径（OD）、厚度（T）等。

由于密封圈需要与密封的零
件进行配合，所以其规格必须与零件的尺寸相适应。

除了常见的标准尺寸外，根据特定的要求还能够定制非标准尺寸的Y型密封圈。

Y型密封圈的原理主要是通过其特殊的截面形状实现密封效果。

Y型
截面具有良好的适应性和弹性，能够在受力时产生压力，从而与密封的零
件形成紧密的配合，阻止介质的泄漏。

Y型密封圈的截面形状类似于一个
由三个曲线组成的Y字形，其中两条曲线位于上半部分，一条曲线位于下
半部分。

这种特殊的形状使得Y型密封圈具有较高的密封性能。

1.将Y型密封圈安装在密封的零件上，使其内径与轴或孔配合。

2.当环境中存在一定的压力时，Y型密封圈的上半部分受到压力作用，产生一定的压力力在密封零件上。

3.密封零件受到压力力作用后，会与Y型密封圈形成紧密的配合，并
产生一定的摩擦力。

4.密封零件与Y型密封圈之间的摩擦力能够有效地阻止介质的泄漏。

需要注意的是，Y型密封圈的密封性能受到许多因素的影响，如安装
过程中的误差、密封零件的表面质量等。

为了确保Y型密封圈的正常工作，需要正确地选择尺寸，保证安装的质量，同时要对其进行定期的检查和更换。

总结起来，Y型密封圈是一种常用的密封元件，具有良好的密封性能。

它的规格可以根据具体需求进行定制，工作原理是通过特殊的截面形状产
生压力力和摩擦力，阻止介质的泄漏。

在使用过程中需要注意选择合适的尺寸，正确安装，并定期进行检查和更换，以保证其正常工作。

Y型密封圈规格型号及密封原理
Y型密封圈的规格型号有很多，根据不同的应用场合和要求，可以选
择不同材料和尺寸的密封圈。

最常用的材料有橡胶，比如丁腈橡胶（NBR）、氟橡胶（FKM）、硅橡胶（VMQ）等。

除了橡胶材料，还可以使
用一些金属材料，比如不锈钢。

根据具体的工艺要求，密封圈的尺寸也有
不同的选择，一般根据密封口的直径和厚度来确定。

1.基于压缩变形：当Y型密封圈安装在密封孔中时，外部的压力作用
在密封唇上，密封唇会受到压缩变形，从而填充密封间隙，保证密封效果。

2.基于侧壁摩擦力：由于Y型密封圈的特殊形状，它可以通过与密封
孔的侧壁产生摩擦力来增强密封效果。

密封圈的密封唇与密封孔的侧壁接触，形成摩擦力，提高密封性能。

3.基于弹性恢复：Y型密封圈的材料通常具有较好的弹性，可以在外
力作用下发生变形，并在力释放后恢复到原来的形状。

这种弹性恢复特性
使得Y型密封圈能够适应不同的工作状态并保持良好的密封性能。

总之，Y型密封圈通过压缩变形、壁摩擦力和弹性恢复等原理来实现
密封效果。

它具有结构简单、密封可靠、耐磨耐油等特点，在工业设备中
广泛应用。
