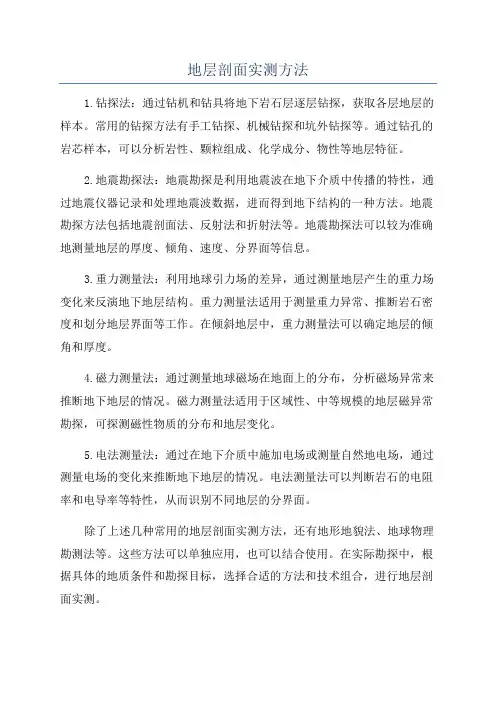

地层剖面实测方法
1.钻探法：通过钻机和钻具将地下岩石层逐层钻探，获取各层地层的样本。
常用的钻探方法有手工钻探、机械钻探和坑外钻探等。
通过钻孔的岩芯样本，可以分析岩性、颗粒组成、化学成分、物性等地层特征。
2.地震勘探法：地震勘探是利用地震波在地下介质中传播的特性，通过地震仪器记录和处理地震波数据，进而得到地下结构的一种方法。
地震勘探方法包括地震剖面法、反射法和折射法等。
地震勘探法可以较为准确地测量地层的厚度、倾角、速度、分界面等信息。
3.重力测量法：利用地球引力场的差异，通过测量地层产生的重力场变化来反演地下地层结构。
重力测量法适用于测量重力异常、推断岩石密度和划分地层界面等工作。
在倾斜地层中，重力测量法可以确定地层的倾角和厚度。
4.磁力测量法：通过测量地球磁场在地面上的分布，分析磁场异常来推断地下地层的情况。
磁力测量法适用于区域性、中等规模的地层磁异常勘探，可探测磁性物质的分布和地层变化。
5.电法测量法：通过在地下介质中施加电场或测量自然地电场，通过测量电场的变化来推断地下地层的情况。
电法测量法可以判断岩石的电阻率和电导率等特性，从而识别不同地层的分界面。
除了上述几种常用的地层剖面实测方法，还有地形地貌法、地球物理勘测法等。
这些方法可以单独应用，也可以结合使用。
在实际勘探中，根据具体的地质条件和勘探目标，选择合适的方法和技术组合，进行地层剖面实测。
实测地层剖面为了对测区的地层情况有准确的了解，选择出露较好的典型地层剖面进行实际测量。
（一）小组成员共同承担的任务1.确定剖面起、止点, 将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号，并在剖面线上用油漆做上醒目的标记。
确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。
目前多采用卫星定位系统——GPS进行定位。
确定剖面起、止点的原则：剖面起点要放在所测地层的下伏层位中，终点要放在所测地层的上覆层位中。
例如：所要实测的地层是石炭系（C），起点要放在泥盆系（D）的顶部，终点要放在二叠系（P）的底部。
如下图：2.划分地层，将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征，岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等等方面的差异都可以作为分层标志。
实测剖面所划分出的层，可以是单一岩性层，也可以是有规律组合在一起的复合岩性层。
所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异，易于识别。
复合岩性层的的组合规律主要有①夹层型（以一种岩性为主夹有其它岩性）；②互层型（由两种岩性交互产出）；③韵律型（三种或三种以上岩性顺序排列、重复出现）。
地层划分的精度地层划分的精度(即：分层厚度)与所选定的比例尺有关，两者的关系如下：实测剖面分层精度与比例尺的关系注: 最小分层厚度等于实测地层剖面图或柱状图上1mm所代表的地层厚度，最大分层厚度等于实测地层剖面图或柱状图上1cm 所代表的地层厚度。
分层厚度的下限通常为自然岩层厚度。
地层划分时应重视的问题地层划分时应重视有意义的特殊岩层，例如底砾岩层、古土壤层、含矿层、化石富集层、岩性独特的标志层等等，对于这些岩层，即使厚度不大也应单独分层，在剖面图和柱状图上予以夸大表示（可夸大到1mm）。
3.寻找化石应逐层依次寻找化石，将找到的化石顺序编号，并在化石发现地点用油漆做上标记。
·根据小组成员的多少可作如下分工（见下表）：实测地层剖面人员分工1. 前、后测手的任务①在已经确定的剖面线上，选择导线点，并做上标记（标注导线点号）。
