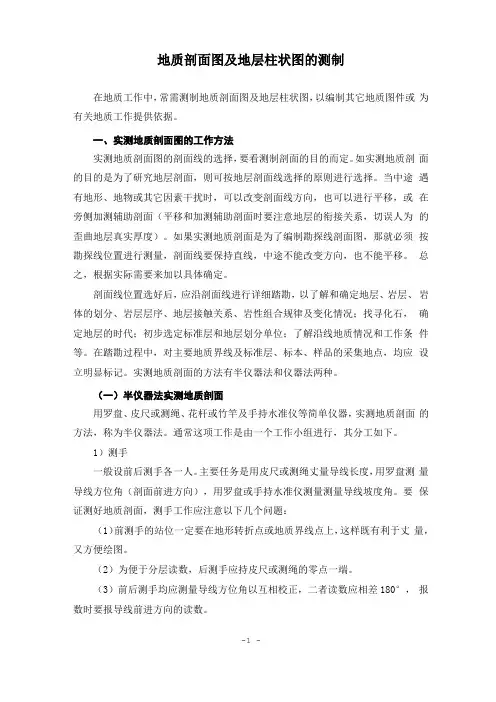

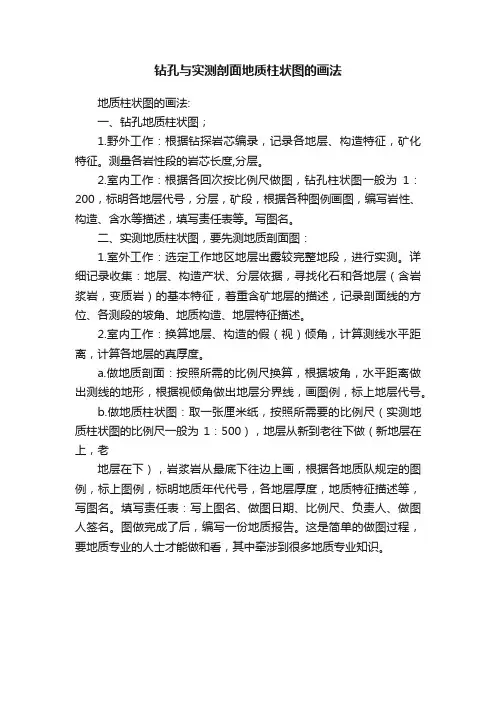

地质剖面图及地层柱状图的测制在地质工作中，常需测制地质剖面图及地层柱状图，以编制其它地质图件或为有关地质工作提供依据。
一、实测地质剖面图的工作方法实测地质剖面图的剖面线的选择，要看测制剖面的目的而定。
如实测地质剖面的目的是为了研究地层剖面，则可按地层剖面线选择的原则进行选择。
当中途遇有地形、地物或其它因素干扰时，可以改变剖面线方向，也可以进行平移，或在旁侧加测辅助剖面（平移和加测辅助剖面时要注意地层的衔接关系，切误人为的歪曲地层真实厚度）。
如果实测地质剖面是为了编制勘探线剖面图，那就必须按勘探线位置进行测量，剖面线要保持直线，中途不能改变方向，也不能平移。
总之，根据实际需要来加以具体确定。
剖面线位置选好后，应沿剖面线进行详细踏勘，以了解和确定地层、岩层、岩体的划分、岩层层序、地层接触关系、岩性组合规律及变化情况；找寻化石，确定地层的时代；初步选定标准层和地层划分单位；了解沿线地质情况和工作条件等。
在踏勘过程中，对主要地质界线及标准层、标本、样品的采集地点，均应设立明显标记。
实测地质剖面的方法有半仪器法和仪器法两种。
（一）半仪器法实测地质剖面用罗盘、皮尺或测绳、花杆或竹竿及手持水准仪等简单仪器，实测地质剖面的方法，称为半仪器法。
通常这项工作是由一个工作小组进行，其分工如下。
1）测手一般设前后测手各一人。
主要任务是用皮尺或测绳丈量导线长度，用罗盘测量导线方位角（剖面前进方向），用罗盘或手持水准仪测量测量导线坡度角。
要保证测好地质剖面，测手工作应注意以下几个问题：（1）前测手的站位一定要在地形转折点或地质界线点上，这样既有利于丈量，又方便绘图。
（2）为便于分层读数，后测手应持皮尺或测绳的零点一端。
（3）前后测手均应测量导线方位角以互相校正，二者读数应相差180°，报数时要报导线前进方向的读数。
-1 -（4）前后测手均应测量导线坡度角以互相校正，双方需看花杆或竹竿上相同高度的地方（事前应做好明显标记），二者读数的绝对值应相等。
