实测地质剖面

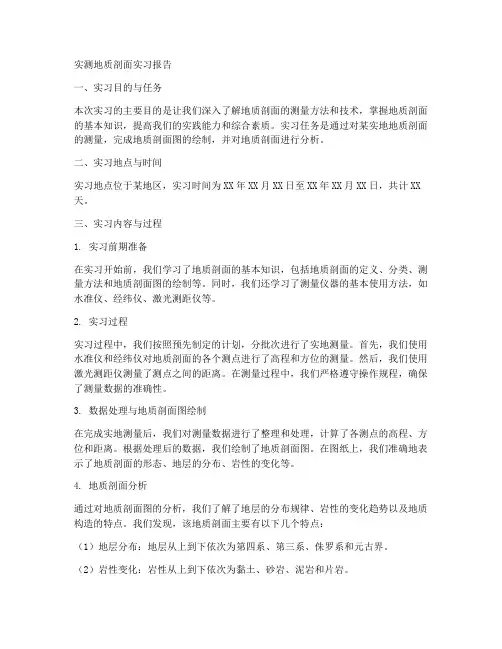

实测地质剖面实习报告一、实习目的与任务本次实习的主要目的是让我们深入了解地质剖面的测量方法和技术，掌握地质剖面的基本知识，提高我们的实践能力和综合素质。

实习任务是通过对某实地地质剖面的测量，完成地质剖面图的绘制，并对地质剖面进行分析。

二、实习地点与时间实习地点位于某地区，实习时间为XX年XX月XX日至XX年XX月XX日，共计XX 天。

三、实习内容与过程1. 实习前期准备在实习开始前，我们学习了地质剖面的基本知识，包括地质剖面的定义、分类、测量方法和地质剖面图的绘制等。

同时，我们还学习了测量仪器的基本使用方法，如水准仪、经纬仪、激光测距仪等。

2. 实习过程实习过程中，我们按照预先制定的计划，分批次进行了实地测量。

首先，我们使用水准仪和经纬仪对地质剖面的各个测点进行了高程和方位的测量。

然后，我们使用激光测距仪测量了测点之间的距离。

在测量过程中，我们严格遵守操作规程，确保了测量数据的准确性。

3. 数据处理与地质剖面图绘制在完成实地测量后，我们对测量数据进行了整理和处理，计算了各测点的高程、方位和距离。

根据处理后的数据，我们绘制了地质剖面图。

在图纸上，我们准确地表示了地质剖面的形态、地层的分布、岩性的变化等。

4. 地质剖面分析通过对地质剖面图的分析，我们了解了地层的分布规律、岩性的变化趋势以及地质构造的特点。

我们发现，该地质剖面主要有以下几个特点：（1）地层分布：地层从上到下依次为第四系、第三系、侏罗系和元古界。

（2）岩性变化：岩性从上到下依次为黏土、砂岩、泥岩和片岩。

（3）地质构造：地质构造主要有断裂和褶皱两种，其中断裂构造较为发育，表现为地层的错断和破碎。

四、实习收获与体会通过本次实习，我们不仅掌握了实测地质剖面的基本方法和技能，还学会了地质剖面图的绘制和分析。

同时，我们在实践中锻炼了自己的团队合作能力和沟通协调能力。

实习期间，我们深刻体会到了理论联系实际的重要性。

只有将所学的理论知识与实际操作相结合，才能更好地应对复杂的地质问题。

一、实习题目实测地质剖面实习二、实习目的1. 了解地质剖面测量的基本原理和方法。

2. 掌握地质剖面测量的操作技能。

3. 培养实地观察、分析和记录的能力。

4. 提高对地质构造和地层特征的认识。

三、实习时间2023年X月X日至X月X日四、实习地点XX省XX市XX县XX山脉五、实习内容1. 实地考察与准备实习小组到达实习地点后，首先对实习区域进行初步考察，了解地形地貌、地层分布和地质构造情况。

根据实习指导教师的要求，确定剖面测量线路，并做好相关准备工作。

2. 地质剖面测量（1）剖面线路选择：根据实习指导教师的要求，选择一条具有代表性的地质剖面线路，确保剖面线路能够较好地反映实习区域的地层结构和地质构造特征。

（2）剖面测量：实习小组按照事先确定的剖面线路，使用经纬仪、水准仪等测量工具进行地质剖面测量。

具体步骤如下：①沿剖面线路设置测量点，确保测量点分布均匀、间距适中；②使用经纬仪和水准仪测量剖面点的坐标和高程；③在剖面点处采集岩石样品，记录样品的地质特征；④根据测量数据，绘制地质剖面图。

3. 地质剖面图绘制根据实测数据，绘制地质剖面图。

地质剖面图包括以下内容：（1）剖面线路：标注剖面线路的位置和长度；（2）地层划分：根据地层特征，将剖面图中的地层进行划分，并标注地层名称；（3）地质构造：标注断层、褶皱等地质构造特征；（4）岩性描述：描述剖面图中各地层的岩性特征；（5）样品采集点：标注样品采集点的位置。

4. 实习总结实习小组对实习过程中遇到的问题进行讨论和分析，总结实习经验，撰写实习报告。

六、实习体会与收获1. 通过实习，掌握了地质剖面测量的基本原理和方法，提高了实际操作技能。

2. 在实习过程中，培养了实地观察、分析和记录的能力，为今后从事地质工作奠定了基础。

3. 深入了解了实习区域的地层结构和地质构造特征，提高了对地质学知识的认识。

4. 通过实习，增强了团队协作意识，提高了沟通能力。

5. 激发了对地质学的兴趣，坚定了为地质事业献身的信念。

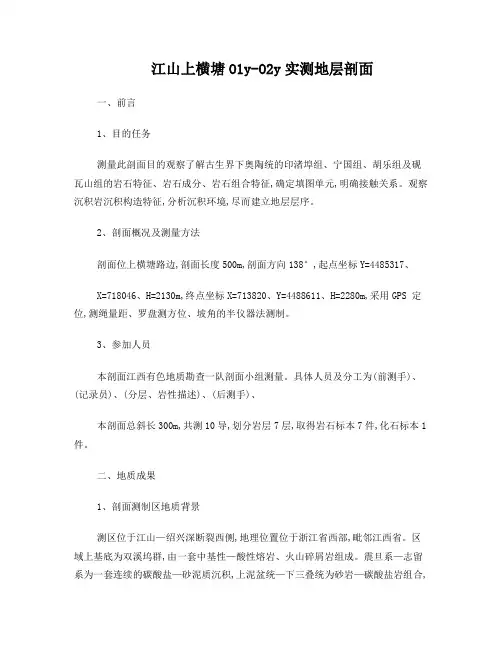

江山上横塘O1y-O2y实测地层剖面一、前言1、目的任务测量此剖面目的观察了解古生界下奥陶统的印渚埠组、宁国组、胡乐组及砚瓦山组的岩石特征、岩石成分、岩石组合特征,确定填图单元,明确接触关系。

观察沉积岩沉积构造特征,分析沉积环境,尽而建立地层层序。

2、剖面概况及测量方法剖面位上横塘路边,剖面长度500m,剖面方向138°,起点坐标Y=4485317、X=718046、H=2130m,终点坐标X=713820、Y=4488611、H=2280m,采用GPS 定位,测绳量距、罗盘测方位、坡角的半仪器法测制。

3、参加人员本剖面江西有色地质勘查一队剖面小组测量。

具体人员及分工为(前测手)、(记录员)、(分层、岩性描述)、(后测手)、本剖面总斜长300m,共测10导,划分岩层7层,取得岩石标本7件,化石标本1件。

二、地质成果1、剖面测制区地质背景测区位于江山—绍兴深断裂西侧,地理位置位于浙江省西部,毗邻江西省。

区域上基底为双溪坞群,由一套中基性—酸性熔岩、火山碎屑岩组成。

震旦系—志留系为一套连续的碳酸盐—砂泥质沉积,上泥盆统—下三叠统为砂岩—碳酸盐岩组合,中生代火山岩零星分布。

构造以印支期褶皱运动为主,岩浆活动微弱。

剖面测区为奥陶系下统。

2、剖面岩性特征分层列述剖面所测地层由新到老列述如下:胡乐组7层:灰黑色薄层硅质岩、页岩、粉砂岩和含炭页岩互层。

硅质岩,隐晶质结构,块状构造,主要矿物为自生石英、有机质。

页岩,主要矿物为粘土。

粉砂岩,粉砂质结构,薄层状构造,层理发育,主要矿物为石英、长石。

含炭质页岩,主要矿物为粘土、炭质(10%)。

15m整合接触宁国组6层:灰黑色页岩夹薄层状粉砂岩、硅质岩(含黄铁矿结核)。

灰黑色页岩,主要矿物为粘土、有机质。

薄层状粉砂岩,粉砂质结构,薄层状构造,主要矿物为石英、长石。

硅质岩,隐晶质结构,块状构造,主要矿物为石英。

灰黑色页岩中见有笔石、海百合茎化石。

30m5层:中厚层状亮晶砂屑灰岩。

实测地层剖面为了对测区的地层情况有准确的了解，选择出露较好的典型地层剖面进行实际测量。

（一）小组成员共同承担的任务1.确定剖面起、止点, 将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号，并在剖面线上用油漆做上醒目的标记。

确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。

目前多采用卫星定位系统——GPS进行定位。

确定剖面起、止点的原则：剖面起点要放在所测地层的下伏层位中，终点要放在所测地层的上覆层位中。

例如：所要实测的地层是石炭系（C），起点要放在泥盆系（D）的顶部，终点要放在二叠系（P）的底部。

如下图：2.划分地层，将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征，岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等等方面的差异都可以作为分层标志。

实测剖面所划分出的层，可以是单一岩性层，也可以是有规律组合在一起的复合岩性层。

所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异，易于识别。

复合岩性层的的组合规律主要有①夹层型（以一种岩性为主夹有其它岩性）；②互层型（由两种岩性交互产出）；③韵律型（三种或三种以上岩性顺序排列、重复出现）。

地层划分的精度地层划分的精度(即：分层厚度)与所选定的比例尺有关，两者的关系如下：实测剖面分层精度与比例尺的关系注: 最小分层厚度等于实测地层剖面图或柱状图上1mm所代表的地层厚度，最大分层厚度等于实测地层剖面图或柱状图上1cm 所代表的地层厚度。

分层厚度的下限通常为自然岩层厚度。

地层划分时应重视的问题地层划分时应重视有意义的特殊岩层，例如底砾岩层、古土壤层、含矿层、化石富集层、岩性独特的标志层等等，对于这些岩层，即使厚度不大也应单独分层，在剖面图和柱状图上予以夸大表示（可夸大到1mm）。

3.寻找化石应逐层依次寻找化石，将找到的化石顺序编号，并在化石发现地点用油漆做上标记。

·根据小组成员的多少可作如下分工（见下表）：实测地层剖面人员分工1. 前、后测手的任务①在已经确定的剖面线上，选择导线点，并做上标记（标注导线点号）。

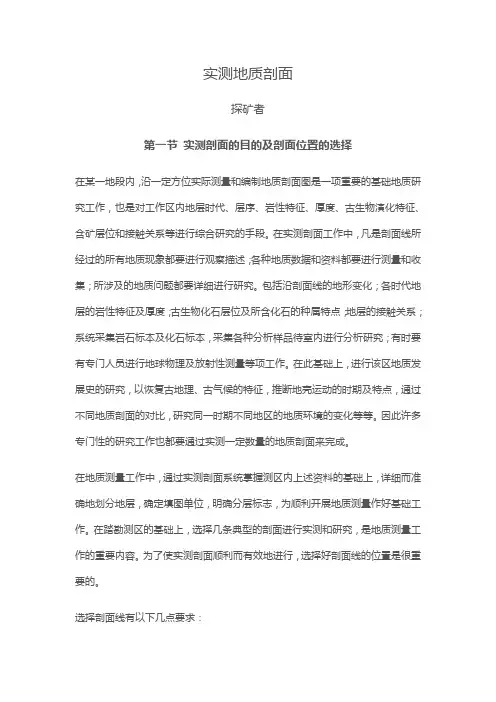

实测地质剖面探矿者第一节实测剖面的目的及剖面位置的选择在某一地段内，沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作，也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。

在实测剖面工作中，凡是剖面线所经过的所有地质现象都要进行观察描述；各种地质数据和资料都要进行测量和收集；所涉及的地质问题都要详细进行研究。

包括沿剖面线的地形变化；各时代地层的岩性特征及厚度；古生物化石层位及所含化石的种属特点；地层的接触关系；系统采集岩石标本及化石标本，采集各种分析样品待室内进行分析研究；有时要有专门人员进行地球物理及放射性测量等项工作。

在此基础上，进行该区地质发展史的研究，以恢复古地理、古气候的特征，推断地壳运动的时期及特点，通过不同地质剖面的对比，研究同一时期不同地区的地质环境的变化等等。

因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。

在地质测量工作中，通过实测剖面系统掌握测区内上述资料的基础上，详细而准确地划分地层，确定填图单位，明确分层标志，为顺利开展地质测量作好基础工作。

在踏勘测区的基础上，选择几条典型的剖面进行实测和研究，是地质测量工作的重要内容。

为了使实测剖面顺利而有效地进行，选择好剖面线的位置是很重要的。

选择剖面线有以下几点要求：1.剖面线要通过区内所有地层，也就是说，在剖面线最短的情况下，通过的地层越全越好。

剖面线应尽可能垂直于岩层走向。

有时一条剖面不能包括所有地层，这时可分几个剖面进行测量，然后综合成一个连续剖面。

所测每一时代地层最好要有顶面和底面，选择发育好、厚度最大的地段。

以解决地层问题为目的的剖面，最好选择结构比较简单，尽可能不受断层、褶皱及岩体干扰的剖面。

如果以解决构造问题为主，所选剖面应反映测区的主要构造特征，剖面线要垂直主要的褶皱轴线和断层走向。

2.剖面线经过地段露头要好，尽可能选择连续山脊或沟谷。

避开障碍物，减少平移。

地质勘查实测地质剖面位置的选择要求：掌握工作区的地质特征。

要点：剖面方向应垂直地层总体走向。

注意：剖面线平移时岩层层位衔接。

1、实测地质剖面的比例尺应根据矿区地质图比例尺确定。

矿区地质图实测地质剖面图1：25000 1：2000~1：10001：10000 1：1000~1：5001：5000 1：500~1：2001：2000 1：200~1：1001：1000 1：1002、在前人资料基础上，全面踏勘了解工作区地层出露分布情况，研究区内基本构造格架和构造形态发育分布情况，研究标志层。

3、选择岩层、岩相出露较完整、标志层发育、构造清楚的地段为实测地质剖面位置。

4、沿剖面线方向实地检查岩层露头分布情况，若重要地段出露不好，则要布置轻型山地工程进行揭露。

5、实测地质剖面应在地质填图之前进行，一般要测制1-3条完整的地质剖面。

第二节测制方法1、根据实测地质剖面的位置，确定剖面的起点。

2、基点、剖面起止点、地质观察点在实地用木桩或用油漆在岩石上标志，并用GPS定位。

3、按导线顺序，测量各种数据并记录于实测地质剖面记录本或笔记本电脑中，同时绘制路线地质平面图和地质剖面草图。

，4、如剖面前方地形不利或露头不佳时，沿岩层走向可左右平移实测剖面位置，左右平移距离不大于100米，剖面平移时岩层层位必须衔接。

5、逐层详细观察岩性，按岩性划分层位，确定分层位置, 并进行岩性描述，主要内容为：岩石名称、岩石特征（颜色、风化特征、矿物成分、结构和构造等）；古生物化石；蚀变及矿化现象。

野外层号采用统一编号，每一层一个号码。

在图上要注明野外层号。

6、测量并记录地质体及地质构造（褶曲、断裂、破碎带等）的产状、接触关系、垂直及水平方向的变化等。

7、逐层采集岩矿、光薄片、化石标本及设计中要求的其它各类样品，将其分类编号并记录采样位置。

8、重要的居民点、地物、河流、公路、制高点等，应在剖面图及平面图有关位置，加以注明。

9、当天工作应当天整理完。

实测剖面教程实测剖面是地质调查中常用的方法之一，通过对地质剖面的测量和分析，可以了解地质结构、岩石类型、地层厚度等相关信息。

本文将为您介绍实测剖面的基本步骤和操作技巧。

一、剖面勘测前的准备工作在进行剖面勘测之前，需要进行一些准备工作。

首先，确定勘测的目的和区域范围，明确所要观测的剖面线并标出起点和终点。

其次，了解相关地质背景和前期勘测的成果，以便在实测过程中有针对性地寻找关键点进行观测。

最后，选择合适的时间和天气条件进行勘测，尽量避免雨雪天气和大风天气，以保证测量数据的准确性。

二、实测剖面的步骤1. 制定测量方案和测量仪器的选择在实测剖面之前，需要根据地质任务和实际情况制定测量方案。

根据勘测的要求和剖面长度，选择合适的测量仪器和测量方法。

一般常用的测量仪器有测距仪、经纬仪、水平仪等。

确保测量仪器的准确性和正常运行，以提高剖面测量的精度。

2. 测量基准点和控制点在剖面起点和终点附近，选择合适的基准点进行标定和测量。

基准点的选择应尽量保证稳定性和易于标定，比如建筑物的固定部位或者地理特征明显的点。

同时，在剖面线上适当设置控制点，以便进行横断面的测量和定位。

3. 进行剖面测量在剖面线上，根据预先规划的测量间距，开始进行剖面测量。

首先，按照测量方案选择合适的测量仪器，进行测量仪器的校准和准备工作。

其次，根据实际情况，选择固定点进行测量，通常选择地面上的突出点、石头、建筑物等作为固定点。

对测量仪器的各项参数进行调整和记录，保持测量仪器的稳定性和准确性。

然后，在固定点之间进行测量，采集各个点的坐标和高程数据，并及时记录。

最后，根据测量数据绘制剖面图或者进行数字化处理，得到准确的剖面信息。

4. 数据处理和分析完成剖面测量后，需要对测量所得的数据进行处理和分析。

首先，对测量数据进行检查和校正，确保数据的准确性和可靠性。

其次，根据测量数据绘制剖面图，标注重要的地质构造和地层信息，以直观地反映地下地质结构。

最后，对剖面数据进行分析和解释，结合已有的地质知识和地质背景，推断地下地质特征和面貌。
