地质剖面图的绘制方法：地质剖面图（map of geological cross section）是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。
地质剖面图与地质图相配合，可以获得地质构造的立体概念。
垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。
按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。
一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。
用于路线地质工作之中。
它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。
地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。
2 、绘图步骤（1）确定剖面方向，一般均要求与地层走向线垂直。
（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。
如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。
一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。
如果实际剖面长度是30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。
（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。
（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。
（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。
（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。
地质剖面图及地层柱状图的测制方法地质剖面图及地层柱状图的测制在地质工作中，常需测制地质剖面图及地层柱状图，以编制其它地质图件或为有关地质工作提供依据。
一、实测地质剖面图的工作方法实测地质剖面图的剖面线的选择，要看测制剖面的目的而定。
如实测地质剖面的目的是为了研究地层剖面，则可按地层剖面线选择的原则进行选择。
当中途遇有地形、地物或其它因素干扰时，可以改变剖面线方向，也可以进行平移，或在旁侧加测辅助剖面（平移和加测辅助剖面时要注意地层的衔接关系，切误人为的歪曲地层真实厚度）。
如果实测地质剖面是为了编制勘探线剖面图，那就必须按勘探线位置进行测量，剖面线要保持直线，中途不能改变方向，也不能平移。
总之，根据实际需要来加以具体确定。
剖面线位置选好后，应沿剖面线进行详细踏勘，以了解和确定地层、岩层、岩体的划分、岩层层序、地层接触关系、岩性组合规律及变化情况；找寻化石，确定地层的时代；初步选定标准层和地层划分单位；了解沿线地质情况和工作条件等。
在踏勘过程中，对主要地质界线及标准层、标本、样品的采集地点，均应设立明显标记。
实测地质剖面的方法有半仪器法和仪器法两种。
（一）半仪器法实测地质剖面用罗盘、皮尺或测绳、花杆或竹竿及手持水准仪等简单仪器，实测地质剖面的方法，称为半仪器法。
通常这项工作是由一个工作小组进行，其分工如下。
1）测手一般设前后测手各一人。
主要任务是用皮尺或测绳丈量导线长度，用罗盘测量导线方位角（剖面前进方向），用罗盘或手持水准仪测量测量导线坡度角。
要保证测好地质剖面，测手工作应注意以下几个问题：（1）前测手的站位一定要在地形转折点或地质界线点上，这样既有利于丈量，又方便绘图。
（2）为便于分层读数，后测手应持皮尺或测绳的零点一端。
（3）前后测手均应测量导线方位角以互相校正，二者读数应相差180°，报数时要报导线前进方向的读数。
（4）前后测手均应测量导线坡度角以互相校正，双方需看花杆或竹竿上相同高度的地方（事前应做好明显标记），二者读数的绝对值应相等。
如何利用测绘技术绘制地层剖面图地层剖面图是地质学中非常重要的工具，用于展示地下地层的结构和组成。
通过测绘技术，我们可以将地质剖面以图形的形式展现出来，帮助地质学家更好地理解地下地质情况。
本文将介绍如何利用测绘技术来绘制地层剖面图。
一、地质剖面的数据采集要绘制地层剖面图，首先需要进行数据采集。
在地质实地调查中，通过观察地表岩石状况、地震勘探、钻探等方法，可以获得地下地质的相关数据。
其中，钻探是一种常用的数据采集方法。
通过钻探取得的岩心样品可以帮助地质学家了解地下各层的岩石类型、厚度以及岩性变化等信息。
二、地质剖面的数据处理在数据采集完毕后，需要对所获得的数据进行处理。
首先要对地下地质进行划分，确定各个地层的界限。
这可以通过岩心样品的分析、化验等手段来进行。
同时，还需要对地下地层的厚度进行测量和计算。
在进行数据处理时，还需考虑地质学家的经验和专业知识。
根据地层的岩性、颜色等特征，可以初步判断出地层的分布情况。
然后，结合其他数据，如地震剖面图、地质地球化学分析等，对地层剖面进行综合分析和确认。
三、测绘技术的选择利用测绘技术绘制地层剖面图时，可以选择不同的工具和方法。
常用的测绘技术包括地面勘测、地面测量和测量绘制。
地面勘测是根据地层剖面的特点，采用地形勘测方法对地表进行测量和绘制。
通过使用全站仪或GPS等仪器，可以测量出地层面的形状和高程信息。
通过勘测所得的地形数据，可以更准确地绘制地层剖面图。
地面测量方法主要有钢尺法、经纬仪法和光学测量法等。
在实际测量中，可以根据地层剖面的需要选择适合的测量方法。
例如，钢尺法适用于测量简单地层；经纬仪法适用于大规模的地表勘测；光学测量法适用于比较精确的地层剖面绘制。
测量绘制是利用地表勘测数据和地下地质数据，进行数据处理和图形绘制的过程。
通过使用地图绘制软件或CAD软件，可以将数据处理后的地质剖面以图形的形式展现出来。
绘制时需要注意比例尺的选择，以确保绘制出来的剖面图准确无误。
钻孔与实测剖面地质柱状图的画法
地质柱状图的画法:
一、钻孔地质柱状图；
1.野外工作：根据钻探岩芯编录，记录各地层、构造特征，矿化特征。
测量各岩性段的岩芯长度,分层。
2.室内工作：根据各回次按比例尺做图，钻孔柱状图一般为1：200，标明各地层代号，分层，矿段，根据各种图例画图，编写岩性、构造、含水等描述，填写责任表等。
写图名。
二、实测地质柱状图，要先测地质剖面图：
1.室外工作：选定工作地区地层出露较完整地段，进行实测。
详细记录收集：地层、构造产状、分层依据，寻找化石和各地层（含岩浆岩，变质岩）的基本特征，着重含矿地层的描述，记录剖面线的方位、各测段的坡角、地质构造、地层特征描述。
2.室内工作：换算地层、构造的假（视）倾角，计算测线水平距离，计算各地层的真厚度。
a.做地质剖面：按照所需的比例尺换算，根据坡角，水平距离做出测线的地形，根据视倾角做出地层分界线，画图例，标上地层代号。
b.做地质柱状图：取一张厘米纸，按照所需要的比例尺（实测地质柱状图的比例尺一般为1：500），地层从新到老往下做（新地层在上，老
地层在下），岩浆岩从最底下往边上画，根据各地质队规定的图例，标上图例，标明地质年代代号，各地层厚度，地质特征描述等，写图名。
填写责任表：写上图名、做图日期、比例尺、负责人、做图人签名。
图做完成了后，编写一份地质报告。
这是简单的做图过程，要地质专业的人士才能做和看，其中牵涉到很多地质专业知识。

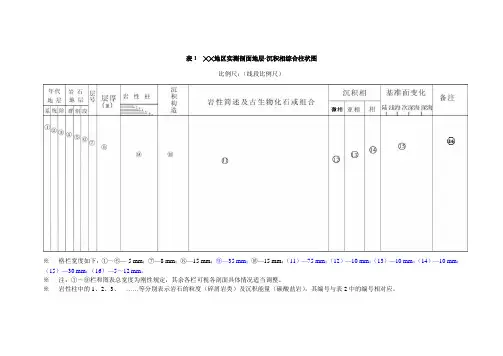

表1 ╳╳地区实测剖面地层-沉积相综合柱状图
比例尺：（线段比例尺）
※格栏宽度如下：①～⑥— 5 mm；⑦—8 mm；⑧—15 mm；⑨—35 mm；⑩—15 mm；（11）—75 mm；（12）—10 mm；（13）—10 mm；（14）—10 mm；（15）—30 mm；（16）—5～12 mm。
※注：①～⑨栏和图表总宽度为刚性规定，其余各栏可视各剖面具体情况适当调整。
※岩性柱中的1、2、3、……等分别表示岩石的粒度（碎屑岩类）及沉积能量（碳酸盐岩），其编号与表2中的编号相对应。
表2 各种岩类花纹的长度及层高
碎屑颗粒大小分类：
大于64mm为巨砾级，64-16mm为粗砾级，16-4mm为中砾级，4-2mm为细砾级，2-0.5mm为粗砂级，0.5-0.25mm为中砂级，0.25-0.063mm为细砂级，0.063-0.0039mm为粉砂级，小于0.0039mm为泥级。
图1 主要岩性花纹、沉积构造及结合带性质示例。
