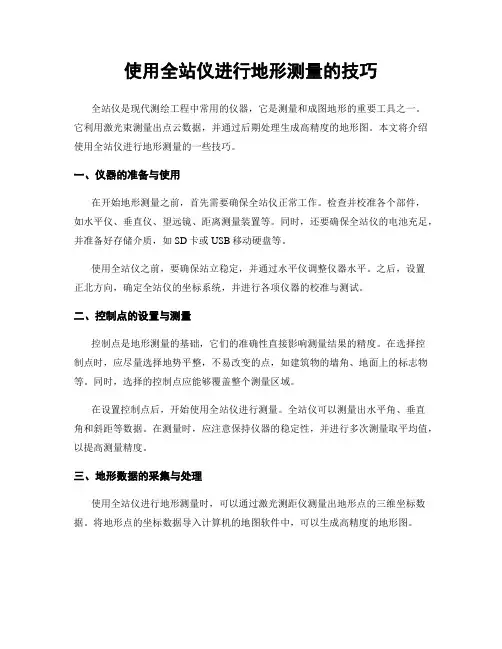

使用全站仪进行地形测量的技巧全站仪是现代测绘工程中常用的仪器,它是测量和成图地形的重要工具之一。
它利用激光束测量出点云数据,并通过后期处理生成高精度的地形图。
本文将介绍使用全站仪进行地形测量的一些技巧。
一、仪器的准备与使用在开始地形测量之前,首先需要确保全站仪正常工作。
检查并校准各个部件,如水平仪、垂直仪、望远镜、距离测量装置等。
同时,还要确保全站仪的电池充足,并准备好存储介质,如SD卡或USB移动硬盘等。
使用全站仪之前,要确保站立稳定,并通过水平仪调整仪器水平。
之后,设置正北方向,确定全站仪的坐标系统,并进行各项仪器的校准与测试。
二、控制点的设置与测量控制点是地形测量的基础,它们的准确性直接影响测量结果的精度。
在选择控制点时,应尽量选择地势平整,不易改变的点,如建筑物的墙角、地面上的标志物等。
同时,选择的控制点应能够覆盖整个测量区域。
在设置控制点后,开始使用全站仪进行测量。
全站仪可以测量出水平角、垂直角和斜距等数据。
在测量时,应注意保持仪器的稳定性,并进行多次测量取平均值,以提高测量精度。
三、地形数据的采集与处理使用全站仪进行地形测量时,可以通过激光测距仪测量出地形点的三维坐标数据。
将地形点的坐标数据导入计算机的地图软件中,可以生成高精度的地形图。
在数据处理过程中,应注意对测量误差进行修正。
比如,可以使用基准点的坐标数据进行误差校正,或者利用重复测量的数据进行误差分析。
此外,还可以利用插值算法对数据进行平滑处理,以得到更加真实的地形图。
四、避免干扰因素对测量结果的影响在进行地形测量时,还需要注意避免干扰因素对测量结果的影响。
比如,周围环境的光线、风速、气温等因素都可能会对测量进行干扰。
因此,在测量过程中,应选择适当的时间和天气条件,并采取必要的保护措施,以保证测量结果的准确性。
同时,在测量过程中,还应注意避免地形障碍物对测量的影响。
比如,如果在测量区域存在建筑物、树木等遮挡物,应尽量调整仪器的位置,或者使用反射器等辅助工具,以确保测量结果不受遮挡物的影响。

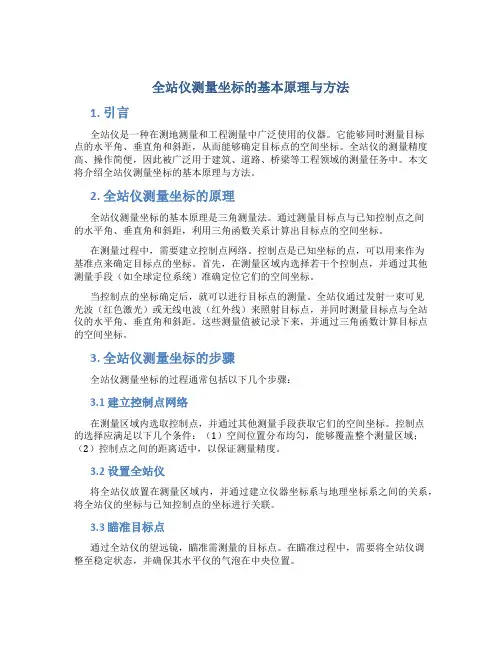

全站仪测量坐标的基本原理与方法1. 引言全站仪是一种在测地测量和工程测量中广泛使用的仪器。
它能够同时测量目标点的水平角、垂直角和斜距,从而能够确定目标点的空间坐标。
全站仪的测量精度高、操作简便,因此被广泛用于建筑、道路、桥梁等工程领域的测量任务中。
本文将介绍全站仪测量坐标的基本原理与方法。
2. 全站仪测量坐标的原理全站仪测量坐标的基本原理是三角测量法。
通过测量目标点与已知控制点之间的水平角、垂直角和斜距,利用三角函数关系计算出目标点的空间坐标。
在测量过程中,需要建立控制点网络。
控制点是已知坐标的点,可以用来作为基准点来确定目标点的坐标。
首先,在测量区域内选择若干个控制点,并通过其他测量手段(如全球定位系统)准确定位它们的空间坐标。
当控制点的坐标确定后,就可以进行目标点的测量。
全站仪通过发射一束可见光波(红色激光)或无线电波(红外线)来照射目标点,并同时测量目标点与全站仪的水平角、垂直角和斜距。
这些测量值被记录下来,并通过三角函数计算目标点的空间坐标。
3. 全站仪测量坐标的步骤全站仪测量坐标的过程通常包括以下几个步骤:3.1 建立控制点网络在测量区域内选取控制点,并通过其他测量手段获取它们的空间坐标。
控制点的选择应满足以下几个条件:(1)空间位置分布均匀,能够覆盖整个测量区域;(2)控制点之间的距离适中,以保证测量精度。
3.2 设置全站仪将全站仪放置在测量区域内,并通过建立仪器坐标系与地理坐标系之间的关系,将全站仪的坐标与已知控制点的坐标进行关联。
3.3 瞄准目标点通过全站仪的望远镜,瞄准需测量的目标点。
在瞄准过程中,需要将全站仪调整至稳定状态,并确保其水平仪的气泡在中央位置。
3.4 进行测量在瞄准目标点后,通过触发全站仪的测量按钮,仪器会自动进行测量。
测量的结果将会以数字形式显示在设备的屏幕上,并同时被存储到内部存储器中。
3.5 计算坐标将测量得到的水平角、垂直角和斜距带入三角函数公式中,根据已知控制点的坐标,计算目标点的空间坐标。

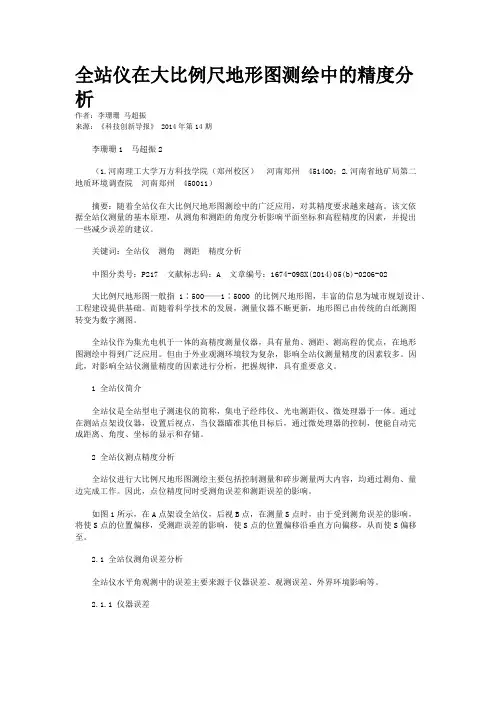

全站仪在大比例尺地形图测绘中的精度分析作者:李珊珊马超振来源:《科技创新导报》 2014年第14期李珊珊1 马超振2(1.河南理工大学万方科技学院(郑州校区)河南郑州 451400;2.河南省地矿局第二地质环境调查院河南郑州 450011)摘要:随着全站仪在大比例尺地形图测绘中的广泛应用,对其精度要求越来越高。
该文依据全站仪测量的基本原理,从测角和测距的角度分析影响平面坐标和高程精度的因素,并提出一些减少误差的建议。
关键词:全站仪测角测距精度分析中图分类号:P217 文献标志码:A 文章编号:1674-098X(2014)05(b)-0206-02大比例尺地形图一般指1∶500——1∶5000的比例尺地形图,丰富的信息为城市规划设计、工程建设提供基础。
而随着科学技术的发展,测量仪器不断更新,地形图已由传统的白纸测图转变为数字测图。
全站仪作为集光电机于一体的高精度测量仪器,具有量角、测距、测高程的优点,在地形图测绘中得到广泛应用。
但由于外业观测环境较为复杂,影响全站仪测量精度的因素较多。
因此,对影响全站仪测量精度的因素进行分析,把握规律,具有重要意义。
1 全站仪简介全站仪是全站型电子测速仪的简称,集电子经纬仪、光电测距仪、微处理器于一体。
通过在测站点架设仪器,设置后视点,当仪器瞄准其他目标后,通过微处理器的控制,便能自动完成距离、角度、坐标的显示和存储。
2 全站仪测点精度分析全站仪进行大比例尺地形图测绘主要包括控制测量和碎步测量两大内容,均通过测角、量边完成工作。
因此,点位精度同时受测角误差和测距误差的影响。
如图1所示,在A点架设全站仪,后视B点,在测量S点时,由于受到测角误差的影响,将使S点的位置偏移,受测距误差的影响,使S点的位置偏移沿垂直方向偏移,从而使S偏移至。
2.1 全站仪测角误差分析全站仪水平角观测中的误差主要来源于仪器误差、观测误差、外界环境影响等。
2.1.1 仪器误差仪器误差主要包括仪器制造方面的度盘刻划不均匀的误差、度盘偏心误差、竖轴倾斜误差等系统误差。

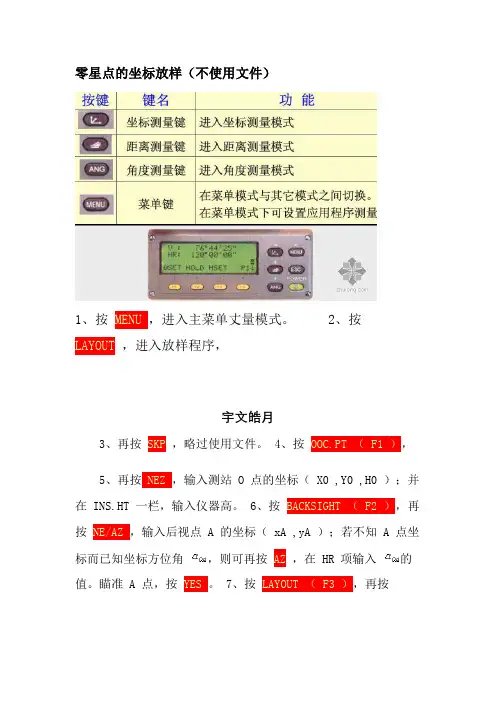

零星点的坐标放样(不使用文件)
1、按MENU ,进入主菜单丈量模式。
2、按LAYOUT,进入放样程序,
宇文皓月
3、再按SKP,略过使用文件。
4、按OOC.PT ( F1 ),
5、再按 NEZ ,输入测站 O 点的坐标( X0 ,Y0 ,H0 );并在 INS.HT 一栏,输入仪器高。
6、按BACKSIGHT ( F2 ),再按NE/AZ ,输入后视点 A 的坐标( xA ,yA );若不知 A 点坐标而已知坐标方位角,则可再按AZ,在 HR 项输入的值。
瞄准 A 点,按YES 。
7、按LAYOUT ( F3 ),再按
NEZ ,输入待放样点 B 的坐标( xB , yB,HB )及测杆单棱镜的镜高后,
8、按ANGLE( F1 )。
使用水平制动和水平微动螺旋,使显示的dHR=0°00ˊ00",即找到了 OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于 OB 方向上。
9、按 DIST ,进行丈量,根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动,直至 dHD=0 时,立棱镜点即为 B 点的平面位置。
10、其所显示的 dZ 值即为立棱镜点处的填挖高度,。
11、按 NEXT ——反复 7 、8、9三步,放样下一个点 C 。
全站仪图解放样
第
一
步
第
二
步
第三步
第四步
第五步
第六步
第七步
第八步
第九步
第十部
第十一步
第十二步
第十三步
第十四步
第十五步
第十六步
第十七步
第十八步
第十九步
第二十步。

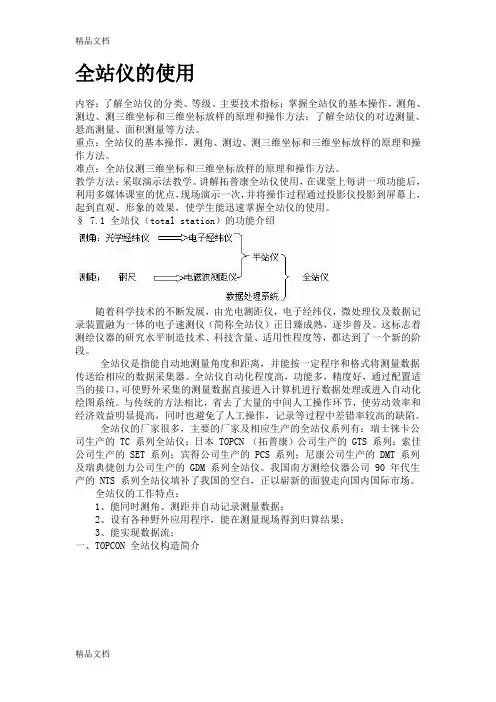

全站仪的使用内容:了解全站仪的分类、等级、主要技术指标;掌握全站仪的基本操作,测角、测边、测三维坐标和三维坐标放样的原理和操作方法;了解全站仪的对边测量、悬高测量、面积测量等方法。
重点:全站仪的基本操作,测角、测边、测三维坐标和三维坐标放样的原理和操作方法。
难点:全站仪测三维坐标和三维坐标放样的原理和操作方法。
教学方法:采取演示法教学。
讲解拓普康全站仪使用,在课堂上每讲一项功能后,利用多媒体课室的优点,现场演示一次,并将操作过程通过投影仪投影到屏幕上,起到直观、形象的效果,使学生能迅速掌握全站仪的使用。
§ 7.1 全站仪(total station)的功能介绍随着科学技术的不断发展,由光电测距仪,电子经纬仪,微处理仪及数据记录装置融为一体的电子速测仪(简称全站仪)正日臻成熟,逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等,都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离,并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高,功能多,精度好,通过配置适当的接口,可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
与传统的方法相比,省去了大量的中间人工操作环节,使劳动效率和经济效益明显提高,同时也避免了人工操作,记录等过程中差错率较高的缺陷。
全站仪的厂家很多,主要的厂家及相应生产的全站仪系列有:瑞士徕卡公司生产的 TC 系列全站仪;日本 TOPCN (拓普康)公司生产的 GTS 系列;索佳公司生产的 SET 系列;宾得公司生产的 PCS 系列;尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。
我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白,正以崭新的面貌走向国内国际市场。
全站仪的工作特点:1、能同时测角、测距并自动记录测量数据;2、设有各种野外应用程序,能在测量现场得到归算结果;3、能实现数据流;一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ,图2为尼康 C-100 全站仪,图3为智能全站仪GTS-710,图4为蔡司Elta R 系列工程全站仪,图5为徕卡TPS1100系列智能全站仪。
全站仪测量坐标和高程的方法全站仪是一种广泛应用于土木工程、建筑测量和地质勘探等领域的高精度测量仪器。
它可以同时测量水平角、垂直角和斜距,从而可以用来测量不同位置的坐标和高程。
下面将介绍全站仪测量坐标和高程的基本方法及步骤。
1. 准备工作在进行全站仪测量之前,需要进行一些准备工作,以确保测量的准确性和可靠性。
•校准全站仪:在开始测量之前,需要对全站仪进行校准,确保其水平仪、垂直仪和距离测量装置的准确性。
具体校准方法可参考全站仪的说明书。
•设置基准点:在即将进行测量的区域中,选择一个相对稳定的点作为基准点。
该点的高程可以通过其他测量手段如水准仪进行确定。
2. 测量坐标步骤一:设置观测点在测量区域中选择几个观测点,这些观测点应该以基准点为参考,并尽可能分布在整个测量区域内。
步骤二:测量水平角使用全站仪测量水平角,将其对准基准点,记录读数。
然后将全站仪对准每一个观测点,分别记录读数。
步骤三:测量垂直角使用全站仪测量垂直角,将其对准基准点,记录读数。
然后将全站仪对准每一个观测点,分别记录读数。
步骤四:测量斜距使用全站仪的距离测量功能,分别测量观测点到基准点的斜距。
将全站仪对准基准点,记录斜距读数;然后对准每个观测点,分别记录斜距读数。
步骤五:计算坐标利用测得的水平角、垂直角、斜距数据,可以通过三角形计算方法计算出各个观测点的平面坐标。
具体计算方法可参考全站仪的说明书。
3. 测量高程步骤一:设置观测点在测量区域中选择几个观测点,这些观测点应该以基准点为参考,并尽可能分布在整个测量区域内。
步骤二:测量水平角使用全站仪测量水平角,将其对准基准点,记录读数。
然后将全站仪对准每一个观测点,分别记录读数。
步骤三:测量垂直角使用全站仪测量垂直角,将其对准基准点,记录读数。
然后将全站仪对准每一个观测点,分别记录读数。
步骤四:测量斜距使用全站仪的距离测量功能,分别测量观测点到基准点的斜距。
将全站仪对准基准点,记录斜距读数;然后对准每个观测点,分别记录斜距读数。
全站仪的坐标测量如何使用全站仪是一种专业的测量仪器,主要用于进行高精度的三维测量和坐标测量。
在施工工地、土木工程、测量工程、地理测量等领域都有广泛的应用。
下面将详细介绍全站仪的坐标测量使用方法。
一、前期准备工作1.检查全站仪的仪器和附件是否完好,确保仪器的准确性和稳定性。
2.调整全站仪的水平与垂直仪器范围。
3.设置测量基准点,并在地面上标记好位置。
二、进行坐标测量1.设置全站仪将全站仪放置在测量区域内的一个固定点上,并使用三脚架固定,确保其稳定性。
然后打开全站仪的电源,并进行系统设置。
2.镜像常数测量使用全站仪测量一系列目标点和测量基准点的两次镜像坐标。
通过两次的测量数据,可以计算出镜像常数,并进行后续的数据校正。
3.进行目标点测量在测量区域内设置一系列目标点,并使用全站仪进行测量。
目标点可以是地面上的点、建筑物上的点等,根据实际需要进行设置。
使用全站仪时,可以通过目镜观察目标点,并通过按下触发器进行测量。
在测量过程中,需要确保全站仪与目标点之间没有遮挡物,并尽量避免周围环境的干扰。
4.保存测量数据在每次测量完成后,将测量数据保存到全站仪的内部存储器或外部存储介质中。
可以通过连接电脑或移动存储设备进行数据传输和备份。
5.数据处理与分析将测量数据导入到数据处理软件中进行数据处理与分析。
根据实际需要,可以进行坐标计算、平差处理、曲线拟合等操作,以得到更精确的测量结果。
6.绘制图纸与报告根据处理分析后的测量数据,可以使用CAD软件进行图纸的绘制和报告的编制。
通过图纸和报告,可以直观地展示测量结果,并进行工程设计和决策。
三、注意事项1.在使用全站仪进行测量时,要确保测量环境的稳定性和准确性。
避免测量区域内的振动、影响视线的遮挡物、气象因素等对测量结果的影响。
2.在测量目标点时,要保持全站仪与目标点的视线畅通,并保持一定的距离,避免误差的积累。
3.在进行测量时,要注意全站仪的水平和垂直仪器范围的调整,确保测量的准确性和稳定性。

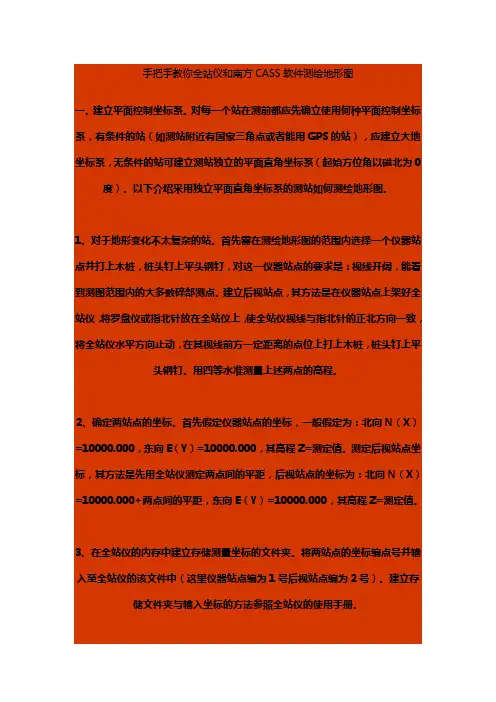

手把手教你全站仪和南方CASS软件测绘地形图一、建立平面控制坐标系。
对每一个站在测前都应先确立使用何种平面控制坐标系,有条件的站(如测站附近有国家三角点或者能用GPS的站),应建立大地坐标系,无条件的站可建立测站独立的平面直角坐标系(起始方位角以磁北为0度)。
以下介绍采用独立平面直角坐标系的测站如何测绘地形图。
1、对于地形变化不太复杂的站。
首先需在测绘地形图的范围内选择一个仪器站点并打上木桩,桩头钉上平头钢钉,对这一仪器站点的要求是:视线开阔,能看到测图范围内的大多数碎部测点。
建立后视站点,其方法是在仪器站点上架好全站仪,将罗盘仪或指北针放在全站仪上,使全站仪视线与指北针的正北方向一致,将全站仪水平方向止动,在其视线前方一定距离的点位上打上木桩,桩头钉上平头钢钉。
用四等水准测量上述两点的高程。
2、确定两站点的坐标。
首先假定仪器站点的坐标,一般假定为:北向N(X)=10000.000,东向E(Y)=10000.000,其高程Z=测定值。
测定后视站点坐标,其方法是先用全站仪测定两点间的平距,后视站点的坐标为:北向N(X)=10000.000+两点间的平距,东向E(Y)=10000.000,其高程Z=测定值。
3、在全站仪的内存中建立存储测量坐标的文件夹。
将两站点的坐标编点号并输入至全站仪的该文件中(这里仪器站点编为1号后视站点编为2号)。
建立存储文件夹与输入坐标的方法参照全站仪的使用手册。
二、野外测绘工作。
一般采用草图测记法,需先绘出测区草图,将各碎部测量点上的点号记录在草图的相应位置上,并注记地物地貌。
1、建立测区图根点。
如果测区较大一个仪器站看不完全部碎部,这时还应该建立多个图根控制点(支导点),在选定的点位上打上木桩,桩头钉上平头钢钉,并编号命名,如ZD1、ZD2…..等。
2、建站。
因仪器型号不同其操作不大相同,下面以NTS352全站仪为例,首先将全站仪架在1号点上并对中整平,量出钉头至全站仪横轴中心的高度,测量温度、气压、凌镜高,一并输入到全站仪中,全站仪建站过程如下:按MENU 键→F1→输入→“文件名”→回车→F1→输入→“1”回车(标识符可空)→▼→输入→“仪高”→回车→OK?是→记录?是。

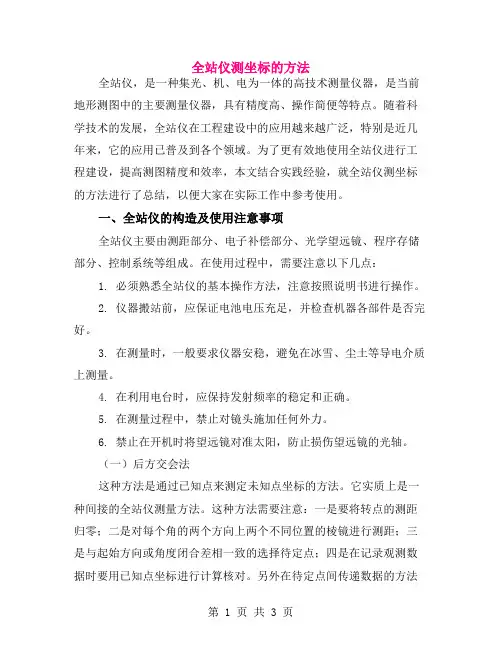

全站仪测坐标的方法全站仪,是一种集光、机、电为一体的高技术测量仪器,是当前地形测图中的主要测量仪器,具有精度高、操作简便等特点。
随着科学技术的发展,全站仪在工程建设中的应用越来越广泛,特别是近几年来,它的应用已普及到各个领域。
为了更有效地使用全站仪进行工程建设,提高测图精度和效率,本文结合实践经验,就全站仪测坐标的方法进行了总结,以便大家在实际工作中参考使用。
一、全站仪的构造及使用注意事项全站仪主要由测距部分、电子补偿部分、光学望远镜、程序存储部分、控制系统等组成。
在使用过程中,需要注意以下几点:1. 必须熟悉全站仪的基本操作方法,注意按照说明书进行操作。
2. 仪器搬站前,应保证电池电压充足,并检查机器各部件是否完好。
3. 在测量时,一般要求仪器安稳,避免在冰雪、尘土等导电介质上测量。
4. 在利用电台时,应保持发射频率的稳定和正确。
5. 在测量过程中,禁止对镜头施加任何外力。
6. 禁止在开机时将望远镜对准太阳,防止损伤望远镜的光轴。
(一)后方交会法这种方法是通过已知点来测定未知点坐标的方法。
它实质上是一种间接的全站仪测量方法。
这种方法需要注意:一是要将转点的测距归零;二是对每个角的两个方向上两个不同位置的棱镜进行测距;三是与起始方向或角度闭合差相一致的选择待定点;四是在记录观测数据时要用已知点坐标进行计算核对。
另外在待定点间传递数据的方法也要根据情况而定。
通常由一个人逐点进行操作:一人插棱镜;一人安置仪器并观测前视和后视方向的标尺分划;一人记录观测数据;一人负责传递数据;一人负责检查测距限差并随时报告异常情况。
(二)极坐标法这种方法是在已知点上架设仪器,通过输入已知点数据、测站点坐标、仪器高、待定点方向坐标和高程等数据来测定待定点平面坐标和高程的方法。
具体步骤如下:1. 将仪器安置在测站上,对中、整平后开机。
2. 输入测站点的数据(包括点名、坐标、仪器高等),检查电池电压,检查仪器各部件是否完好。

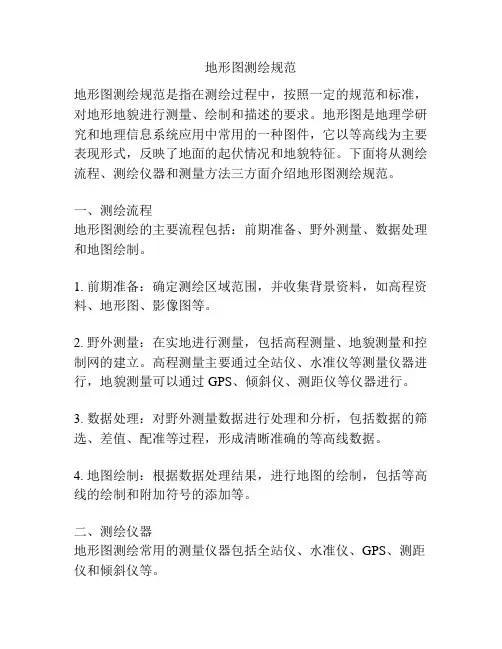

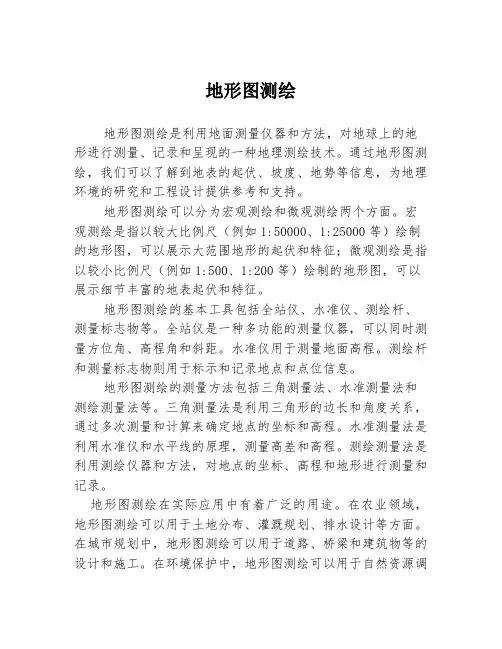

地形图测绘规范地形图测绘规范是指在测绘过程中,按照一定的规范和标准,对地形地貌进行测量、绘制和描述的要求。
地形图是地理学研究和地理信息系统应用中常用的一种图件,它以等高线为主要表现形式,反映了地面的起伏情况和地貌特征。
下面将从测绘流程、测绘仪器和测量方法三方面介绍地形图测绘规范。
一、测绘流程地形图测绘的主要流程包括:前期准备、野外测量、数据处理和地图绘制。
1. 前期准备:确定测绘区域范围,并收集背景资料,如高程资料、地形图、影像图等。
2. 野外测量:在实地进行测量,包括高程测量、地貌测量和控制网的建立。
高程测量主要通过全站仪、水准仪等测量仪器进行,地貌测量可以通过GPS、倾斜仪、测距仪等仪器进行。
3. 数据处理:对野外测量数据进行处理和分析,包括数据的筛选、差值、配准等过程,形成清晰准确的等高线数据。
4. 地图绘制:根据数据处理结果,进行地图的绘制,包括等高线的绘制和附加符号的添加等。
二、测绘仪器地形图测绘常用的测量仪器包括全站仪、水准仪、GPS、测距仪和倾斜仪等。
1. 全站仪:全站仪是一种功能强大的测量仪器,在地形测绘中主要用于高程测量和地貌测量。
全站仪具有高度精度和自动化功能,能够提高测量效率和准确度。
2. 水准仪:水准仪主要用于高程测量,能够测量点之间的高差,也可以用于控制网的建立,提高地形图的精度。
3. GPS:GPS可以提供全球定位系统,能够在全球范围内进行高精度的定位和测量,广泛应用于地理测绘和导航领域。
4. 测距仪:测距仪主要用于测量距离和角度,可以配合全站仪进行高程测量和地貌测量,提高测量效率和准确度。
5. 倾斜仪:倾斜仪能够测量地面的倾斜角度和方向,对地形测绘中的地貌特征和地面辐射进行测量和分析。
三、测量方法地形图测绘常用的测量方法包括高程测量和地貌测量两种。
1. 高程测量:高程测量是地形图测绘中最基本和重要的工作,常用的方法包括水准测量、三角测量和差分测量。
水准测量通过水准仪进行,可以测量点之间的高差;三角测量通过测距仪和倾斜仪进行,可以测量点之间的距离和角度;差分测量通过全站仪进行,可以测量点之间的高差和坐标。
