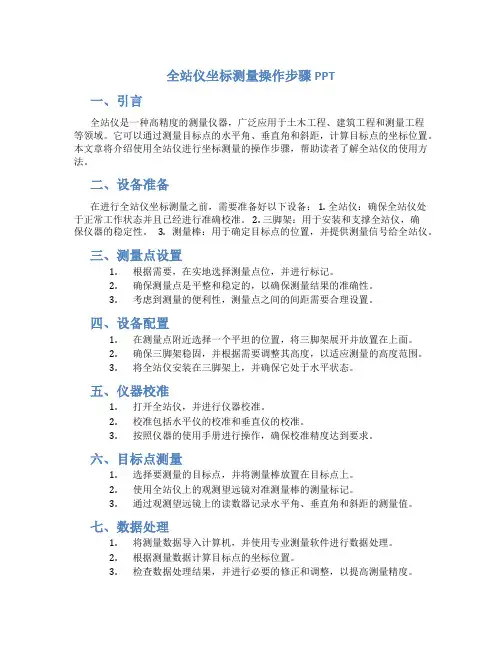

全站仪坐标测量操作步骤PPT一、引言全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程和测量工程等领域。
它可以通过测量目标点的水平角、垂直角和斜距，计算目标点的坐标位置。
本文章将介绍使用全站仪进行坐标测量的操作步骤，帮助读者了解全站仪的使用方法。
二、设备准备在进行全站仪坐标测量之前，需要准备好以下设备： 1. 全站仪：确保全站仪处于正常工作状态并且已经进行准确校准。
2. 三脚架：用于安装和支撑全站仪，确保仪器的稳定性。
3. 测量棒：用于确定目标点的位置，并提供测量信号给全站仪。
三、测量点设置1.根据需要，在实地选择测量点位，并进行标记。
2.确保测量点是平整和稳定的，以确保测量结果的准确性。
3.考虑到测量的便利性，测量点之间的间距需要合理设置。
四、设备配置1.在测量点附近选择一个平坦的位置，将三脚架展开并放置在上面。
2.确保三脚架稳固，并根据需要调整其高度，以适应测量的高度范围。
3.将全站仪安装在三脚架上，并确保它处于水平状态。
五、仪器校准1.打开全站仪，并进行仪器校准。
2.校准包括水平仪的校准和垂直仪的校准。
3.按照仪器的使用手册进行操作，确保校准精度达到要求。
六、目标点测量1.选择要测量的目标点，并将测量棒放置在目标点上。
2.使用全站仪上的观测望远镜对准测量棒的测量标记。
3.通过观测望远镜上的读数器记录水平角、垂直角和斜距的测量值。
七、数据处理1.将测量数据导入计算机，并使用专业测量软件进行数据处理。
2.根据测量数据计算目标点的坐标位置。
3.检查数据处理结果，并进行必要的修正和调整，以提高测量精度。
八、结果输出1.根据所需的格式和要求，将坐标测量结果导出为文档或表格。
2.对结果进行分析和解释，并提供相应的图表和图像支持。
3.将结果输出到PPT演示文稿中，并根据需要进行排版和设计。
九、总结全站仪坐标测量是一种高精度的测量方法，可以广泛应用于各个领域。
通过正确操作全站仪，准确设置测量点位，进行仪器的校准和目标点的测量，再通过数据处理和结果输出，可以得到准确的测量结果。
一、三北关系真子午线北方向是沿地面某点真子午线的切线方向（通常用天文大地测量或陀螺经纬仪直接测定）;坐标纵线北方向是高斯投影时投影带的中央子午线的方向，也是高斯平面直角坐标系的坐标纵轴线方向。
也叫图北、方格北，是指在某张地图上纵向方格线指示的"上"方。
也就是所谓的上北下南。
（可以根据测量仪器测出的坐标数据确定）磁子午线北方向是磁针在地面某点自由静止后磁针所指的方向（罗盘指向）。
磁偏角，是磁子午线与真子午线间的夹角，通常以δ表示，并规定以真子午线北方向为准，磁子午线位于以东时称为东偏、其角值为正，位于以西时称西偏、其角值为负（大同磁偏角4度，偏西，06年测的，20年内可以用）；磁坐偏角，是磁子午线与坐标纵线问的夹角，常以δm表示，并规定以坐标纵线北方向为准，磁子午线位于以东时称东偏、其角值为正，位于以西时称西偏、其角值为负；坐标纵线偏角，参见“子午线收敛角”。
二、地形图的应用三、参考椭球体与高斯投影（坐标和高程表述地表形态的参数）1）参考椭球体的表面是一个可以用数学公式表达的规则曲面，它是测量计算和投影制图的基准面。
建立大地原点，就是为了确定中国基础测绘的统一坐标系，作为一切定位、定向等基础地理信息数据的基础。
测量是研究地球表面的科学，人们都知道地球大体是一个椭圆形，但它的表面(包括大地水准面)很不规则，不便进行测量计算。
而测量成果需借助一个与地球形状大小相似的、表面光滑的参考椭球面向外推算，原点的建立，就是解决了参考椭球的定位、定向问题，即在中国领土范围内，使地球大地水准面与参考椭球体面基本吻合，并在这一点将二者关系固定下来，从而使全国的测量有一个统一的、标准的、切合中国实际的计算投影面。
2）高斯投影：高斯投影前后所有角度保持不变，故高斯投影亦称为等角投影或正形投影。
在投影后的高斯平面上，中央子午线投影为直线与赤道垂直且长度保持不变，其余子午线的投影为对称于中央子午线的弧线，而且距中央子午线越远长度变形越大。
