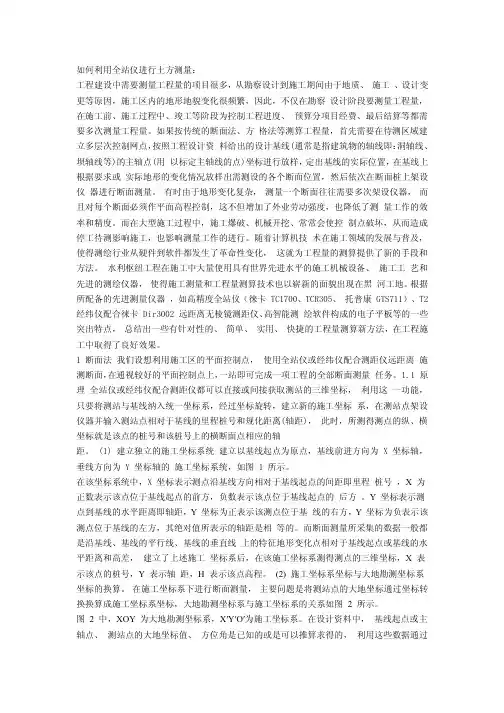

如何利用全站仪进行土方测量
- 格式:doc
- 大小:45.50 KB
- 文档页数:5
全站仪测量步骤及方法概述全站仪是一种常用的测量仪器,广泛应用于建筑、土木工程、测量和地理信息系统等领域。
本文将介绍全站仪的测量步骤和方法,帮助读者了解如何正确地使用全站仪进行测量。
步骤步骤一:设置全站仪在开始测量之前,需要正确设置全站仪。
首先,将全站仪放置在稳定的三脚架上,并确保它处于水平状态。
使用水平仪或球平仪进行调整,直到气泡位于中心。
然后,通过调整水平仪的调节螺丝或球平仪的脚螺丝,使全站仪水平。
步骤二:设定基准点在进行具体的测量之前,需要设定一个基准点。
基准点是测量的参考点,它的位置必须是已知的,并且与全站仪的坐标系相匹配。
使用全站仪的坐标系统设置功能,将基准点的坐标输入到全站仪中。
步骤三:测量目标点在设定了基准点之后,可以开始测量目标点了。
首先,选择一个目标点,并将全站仪对准它。
使用全站仪的望远镜,观察目标点,并通过调整全站仪的望远镜和转盘,将目标点准确地对准十字线。
确保全站仪保持稳定,最好使用三脚架帮助固定。
步骤四:记录测量数据在目标点准确对准之后,可通过全站仪记录测量数据。
全站仪通常具有自动测量功能,可以直接在仪器上进行测量数据的记录。
根据需要,可以测量目标点的水平角、垂直角、斜距和坐标等数据。
步骤五:测量其他目标点完成了一个目标点的测量后,可以继续测量其他目标点。
重复步骤三和步骤四,直到所有目标点的测量都完成。
步骤六:结束测量在所有目标点的测量都完成之后,需要结束测量工作。
首先,将全站仪从三脚架上取下,并进行一些基本的清理和维护。
确保仪器的镜片和转盘表面清洁,并注意保护其免受损坏和污染。
方法基于基准点的直接测量法基于基准点的直接测量法是全站仪常用的测量方法之一。
该方法中,通过将全站仪对准基准点,测量目标点相对于基准点的水平角、垂直角和斜距来确定目标点的坐标。
基于反射镜的测量法基于反射镜的测量法适用于测量较远的目标点,或在测量过程中存在障碍物的情况下。
该方法中,使用反射 prisms,将目标点反射到全站仪的望远镜中进行测量。
使用全站仪进行施工测量的步骤与技巧在现代工程施工中,测量起着至关重要的作用。
为了确保工程的准确性和精度,测量师需要使用各种高精度的测量工具。
其中,全站仪是一种常用的测量仪器,它不仅能够测量水平和垂直方向的数据,还可以通过其电子传感器捕捉到更多的测量信息。
下面我将详细介绍使用全站仪进行施工测量的步骤与技巧。
一、设定基准点施工测量的第一步是设定基准点。
基准点是测量的起点,也是测量结果的参考点。
选择一个稳固的基准点非常重要,可以选择建筑物的基础或其他坚实的支撑结构作为基准点。
在设定基准点之前,需要检查全站仪的水平仪,确保仪器的准确性。
二、测量控制点在进行具体的施工测量之前,需要先测量控制点。
控制点是用来校正全站仪的误差,确保测量结果的准确性。
首先,确定好测量区域的范围,然后选择合适的控制点,这些点应该分布均匀且能够满足测量精度的要求。
使用全站仪对这些控制点进行测量,并记录下各个点的坐标和高程。
在后续的测量过程中,可以通过这些控制点进行误差修正,提高测量的准确性。
三、设置测量模式在全站仪上设置正确的测量模式非常重要。
不同的测量任务需要不同的模式。
常用的测量模式有角度测量模式、距离测量模式、坐标测量模式等。
选择合适的模式可以提高测量效率和准确性。
在设置模式之前,需要先选择测量单位和精度要求。
一般来说,角度单位选择弧度或度,距离单位选择米或英尺,精度要求可以根据实际需要进行调整。
四、进行测量在全站仪设置好测量模式之后,可以开始进行具体的测量了。
首先,对于水平角的测量,需要将仪器水平放置,并使用自动水平功能进行校准。
然后,使用全站仪的测距功能进行距离测量。
在测量过程中,保持仪器的稳定性非常重要,可以使用三角架或其他支撑物来固定全站仪。
根据具体的测量任务,可以进行多次测量并取平均值,以提高测量结果的准确性。
五、数据处理与分析完成测量后,需要对测量数据进行处理与分析。
首先,将测量数据输入电脑,并使用测量软件进行数据处理。

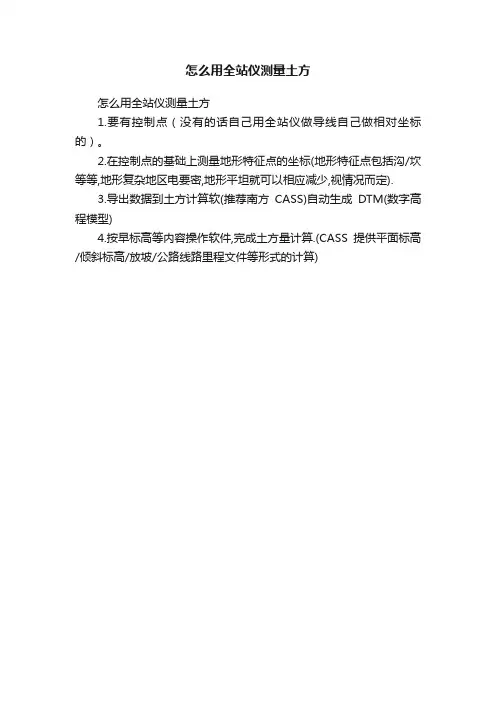

全站仪土方测量方法
全站仪土方测量方法?下面本店铺为大家带来相关内容的介绍,以供参考。
一、全站仪设站
1、全站仪安置在一个控制点(测站点)上,整平对中,另一个控制点(后视点)立棱镜;
2、按MENU(菜单)键,按F1(数据采集),输入测站点的坐标和仪器高,点击下一步;
3、输入后视点坐标。
4、仪器瞄准棱镜,点击测量。
测量有三种选择:测角度、距离、坐标。
如果选择的是测坐标,通过将测量出的坐标和后视点的坐标比较,可以判断有没有误差或错误。
比较后,差距不大的话定向完成。
差别如果大,要检查点坐标、点位等,再重复2、3、4步骤。
二、测图
1、立镜员在地形地物特征点立棱镜,一定要把当前棱镜高通过对讲机告诉仪器操作员;
2、仪器操作员输入棱镜高,照准棱镜,点击测量,保存坐标。
3、绘图员或者立镜员绘制草图(或者仪器操作员根据地形地物编制点代码或者改点号),明确地形地物特征点间的关系。
4、测图完成后,导出数据,用cass作图。
三、注意事项
1、注意实际棱镜高和输入的棱镜高一致;
2、仪器断电需要重新定向;
3、对于看不到的点设置转站最多两站。
放样方法:根据已知的两个坐标点给全站仪定向,然后输入要放的点的坐标,全站仪会显示角度和距离,你转动全站仪,使显示角度接近零,然后拿着棱镜沿镜头指向走显示的距离,用全站仪瞄镜子,点测量,看显示的角度和距离误差,不断调整。
距离误差1-2mm,角度差+-(1-2)秒。

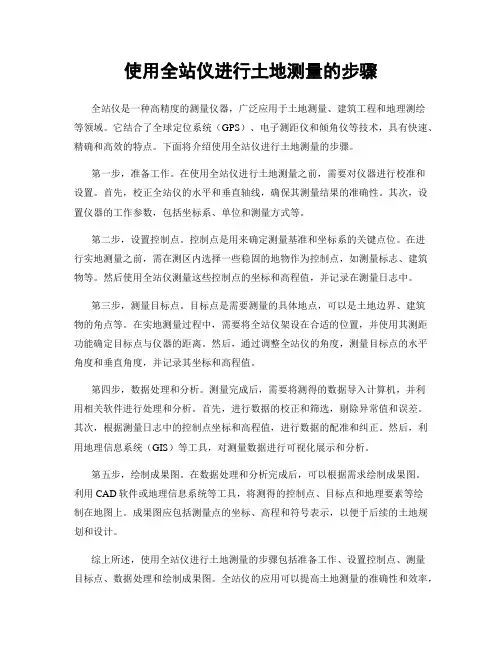

使用全站仪进行土地测量的步骤全站仪是一种高精度的测量仪器,广泛应用于土地测量、建筑工程和地理测绘等领域。
它结合了全球定位系统(GPS)、电子测距仪和倾角仪等技术,具有快速、精确和高效的特点。
下面将介绍使用全站仪进行土地测量的步骤。
第一步,准备工作。
在使用全站仪进行土地测量之前,需要对仪器进行校准和设置。
首先,校正全站仪的水平和垂直轴线,确保其测量结果的准确性。
其次,设置仪器的工作参数,包括坐标系、单位和测量方式等。
第二步,设置控制点。
控制点是用来确定测量基准和坐标系的关键点位。
在进行实地测量之前,需在测区内选择一些稳固的地物作为控制点,如测量标志、建筑物等。
然后使用全站仪测量这些控制点的坐标和高程值,并记录在测量日志中。
第三步,测量目标点。
目标点是需要测量的具体地点,可以是土地边界、建筑物的角点等。
在实地测量过程中,需要将全站仪架设在合适的位置,并使用其测距功能确定目标点与仪器的距离。
然后,通过调整全站仪的角度,测量目标点的水平角度和垂直角度,并记录其坐标和高程值。
第四步,数据处理和分析。
测量完成后,需要将测得的数据导入计算机,并利用相关软件进行处理和分析。
首先,进行数据的校正和筛选,剔除异常值和误差。
其次,根据测量日志中的控制点坐标和高程值,进行数据的配准和纠正。
然后,利用地理信息系统(GIS)等工具,对测量数据进行可视化展示和分析。
第五步,绘制成果图。
在数据处理和分析完成后,可以根据需求绘制成果图。
利用CAD软件或地理信息系统等工具,将测得的控制点、目标点和地理要素等绘制在地图上。
成果图应包括测量点的坐标、高程和符号表示,以便于后续的土地规划和设计。
综上所述,使用全站仪进行土地测量的步骤包括准备工作、设置控制点、测量目标点、数据处理和绘制成果图。
全站仪的应用可以提高土地测量的准确性和效率,为土地规划和设计提供基础数据。
在实际操作中,需要严格按照测量步骤进行,以确保测量结果的可靠性和精确度。

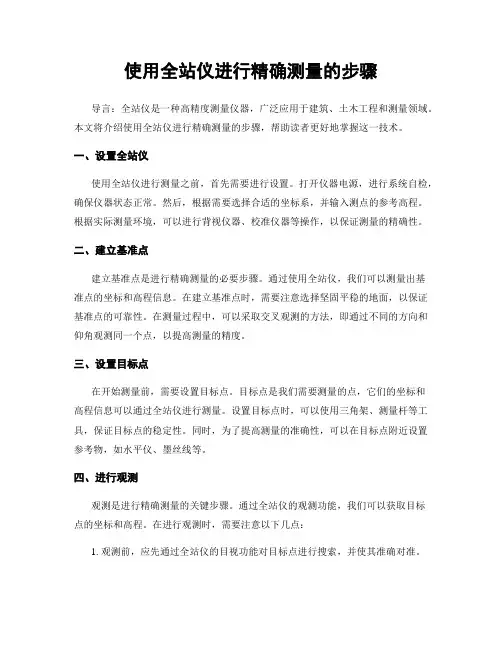

使用全站仪进行精确测量的步骤导言:全站仪是一种高精度测量仪器,广泛应用于建筑、土木工程和测量领域。
本文将介绍使用全站仪进行精确测量的步骤,帮助读者更好地掌握这一技术。
一、设置全站仪使用全站仪进行测量之前,首先需要进行设置。
打开仪器电源,进行系统自检,确保仪器状态正常。
然后,根据需要选择合适的坐标系,并输入测点的参考高程。
根据实际测量环境,可以进行背视仪器、校准仪器等操作,以保证测量的精确性。
二、建立基准点建立基准点是进行精确测量的必要步骤。
通过使用全站仪,我们可以测量出基准点的坐标和高程信息。
在建立基准点时,需要注意选择坚固平稳的地面,以保证基准点的可靠性。
在测量过程中,可以采取交叉观测的方法,即通过不同的方向和仰角观测同一个点,以提高测量的精度。
三、设置目标点在开始测量前,需要设置目标点。
目标点是我们需要测量的点,它们的坐标和高程信息可以通过全站仪进行测量。
设置目标点时,可以使用三角架、测量杆等工具,保证目标点的稳定性。
同时,为了提高测量的准确性,可以在目标点附近设置参考物,如水平仪、墨丝线等。
四、进行观测观测是进行精确测量的关键步骤。
通过全站仪的观测功能,我们可以获取目标点的坐标和高程。
在进行观测时,需要注意以下几点:1. 观测前,应先通过全站仪的目视功能对目标点进行搜索,并使其准确对准。
2. 观测时,要保持仪器的稳定性,避免震动和干扰。
可以通过使用遥控器、连接电脑等方法,远离仪器,以减少测量误差。
3. 测量结束后,应再次进行目视,确保目标点没有移动或者位置发生变化。
五、数据处理与分析在完成观测后,需要对数据进行处理与分析。
全站仪可以将观测到的数据存储在内部存储器或外部设备中,以供后续处理使用。
可以使用测量软件进行数据导入和处理,根据需要生成坐标和高程表格、图表等。
在数据处理的过程中,可以进行数据平差、误差补偿等操作,提高测量结果的准确性。
六、校验测量结果为了保证测量结果的准确性,需要对测量数据进行校验。

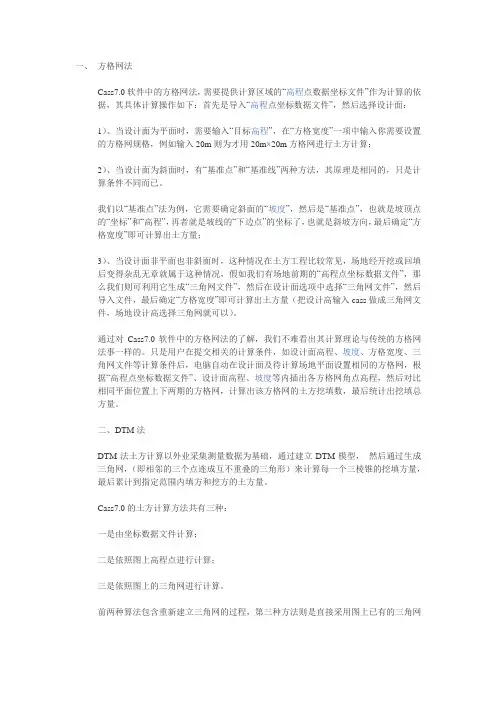

一、方格网法Cass7.0软件中的方格网法,需要提供计算区域的“高程点数据坐标文件”作为计算的依据,其具体计算操作如下:首先是导入“高程点坐标数据文件”,然后选择设计面:1)、当设计面为平面时,需要输入“目标高程”,在“方格宽度”一项中输入你需要设置的方格网规格,例如输入20m则为才用20m×20m方格网进行土方计算;2)、当设计面为斜面时,有“基准点”和“基准线”两种方法,其原理是相同的,只是计算条件不同而已。
我们以“基准点”法为例,它需要确定斜面的“坡度”,然后是“基准点”,也就是坡顶点的“坐标”和“高程”,再者就是坡线的“下边点”的坐标了,也就是斜坡方向,最后确定“方格宽度”即可计算出土方量;3)、当设计面非平面也非斜面时,这种情况在土方工程比较常见,场地经开挖或回填后变得杂乱无章就属于这种情况,假如我们有场地前期的“高程点坐标数据文件”,那么我们则可利用它生成“三角网文件”,然后在设计面选项中选择“三角网文件”,然后导入文件,最后确定“方格宽度”即可计算出土方量(把设计高输入cass做成三角网文件,场地设计高选择三角网就可以)。
通过对Cass7.0软件中的方格网法的了解,我们不难看出其计算理论与传统的方格网法事一样的。
只是用户在提交相关的计算条件,如设计面高程、坡度、方格宽度、三角网文件等计算条件后,电脑自动在设计面及待计算场地平面设置相同的方格网,根据“高程点坐标数据文件”、设计面高程、坡度等内插出各方格网角点高程,然后对比相同平面位置上下两期的方格网,计算出该方格网的土方挖填数,最后统计出挖填总方量。
二、DTM法DTM法土方计算以外业采集测量数据为基础,通过建立DTM模型,然后通过生成三角网,(即相邻的三个点连成互不重叠的三角形)来计算每一个三棱锥的挖填方量,最后累计到指定范围内填方和挖方的土方量。
Cass7.0的土方计算方法共有三种:一是由坐标数据文件计算;二是依照图上高程点进行计算;三是依照图上的三角网进行计算。
全站仪测量使用方法简介全站仪是一种广泛应用于土木工程、建筑工程和测量工程等领域的高精度测量设备。
它通过光电测量技术和计算机辅助设计技术,实现对地面、建筑物、道路等各种对象的三维测量和数据处理。
本文将介绍全站仪的使用方法,包括基本操作、测量技巧和数据处理等方面的内容。
第一部分:基本操作1. 准备工作在使用全站仪之前,需要进行一些准备工作。
首先,确保全站仪的电源充足,并检查仪器是否正常工作。
其次,根据实际需要选择合适的测量棚或三脚架,并确保其稳定性。
最后,校准全站仪,以确保测量结果的准确性和可靠性。
2. 坐标系设置在测量之前,需要设置测量点的坐标系。
通常情况下,全站仪使用笛卡尔坐标系进行测量。
为了方便起见,可以选择一个已知点作为参考点,并将其坐标值设为原点。
然后,根据需要确定其他测量点的坐标值。
3. 目标点设置在确定好坐标系之后,可以开始设置目标点。
目标点是进行测量的对象,可以是地面上的点、建筑物的角点、道路的起点等。
在设置目标点时,需要注意保持在全站仪的视野范围内,并尽量远离遮挡物,以确保测量的准确性。
4. 测量操作在完成目标点的设置后,可以进行实际的测量操作了。
首先,使用全站仪的望远镜对准目标点,通过调整望远镜的焦距和放大倍数,使目标点清晰可见。
然后,使用全站仪上的测量按钮,记录目标点的坐标值。
第二部分:测量技巧1. 目标点选择在选择目标点时,需要考虑以下几点:首先,选择明显可辨的特征点作为目标点,如建筑物的角点、地面上的凹凸处等。
其次,要确保目标点的稳定性,避免在测量过程中发生移动。
最后,要选择视野开阔的目标点,以便全站仪可以清晰地对准。
2. 视线设置在使用全站仪进行水平测量时,需要设置好视线。
视线是望远镜与目标点之间的连线,通过调整望远镜的角度和方向,使其与目标点之间呈直线。
在设置视线时,需要注意保持仪器稳定,避免视线的偏差导致测量误差。
3. 高度测量除了水平测量外,全站仪还可以进行高度测量。
全站仪测量的操作步骤引言全站仪是一种高精度、高效性的测量仪器,广泛应用于建筑、土木工程、道路工程等领域。
全站仪的使用需要遵循一定的操作步骤,以确保测量的准确性和可靠性。
本文将介绍全站仪测量的基本操作步骤,以帮助读者了解如何正确地使用全站仪进行测量作业。
步骤一:准备工作在开始使用全站仪进行测量之前,需要进行一些准备工作。
首先,确保全站仪已经正确设置和校准。
校准包括水平校准和垂直校准,确保全站仪的水平和垂直指示器准确。
另外,检查全站仪的电池电量,确保电量充足。
步骤二:设置基准点在进行各种测量任务之前,需要设置一个基准点。
基准点可以是一个已知的点,比如已经确定的控制点,或者可以通过其他测量方法确定的点。
设置基准点是为了将全站仪的坐标系与现实世界的坐标系对应起来。
设置基准点时,首先在地面上选择一个合适的点,可以是一个固定的水泥桩或者其他稳定的标志物。
然后,使用全站仪对该点进行测量,记录下基准点的坐标信息。
步骤三:测量目标点在设置好基准点之后,可以开始测量各个目标点。
目标点可以是要测量的建筑物、道路、地形等物体或地点。
在测量目标点之前,需要确定所测量的目标点的坐标系。
通常使用全站仪的初始位置作为目标点的坐标系原点。
测量目标点时,需要使用全站仪上的光学镜头瞄准目标点,确保目标点在全站仪的测量范围内。
然后,触发全站仪的测量按钮,记录下目标点的测量数据,包括水平角、垂直角和斜距等信息。
步骤四:数据处理与分析在测量完成后,需要对所测得的数据进行处理与分析,以获得最终的测量结果。
数据处理与分析可以使用专门的测量软件或计算器进行。
首先,将所测得的数据导入到软件或计算器中。
然后,根据所测得的数据,进行坐标转换、角度计算等操作,得到目标点的具体位置和相关参数。
在数据处理过程中,需要注意选择正确的计算方法和参数设置,确保计算结果的准确性。
同时,还需要对数据进行检查和比对,以排除可能存在的误差和异常情况。
步骤五:结果输出与记录在完成数据处理和分析之后,需要将测量结果进行输出与记录。
全站仪的测量方法全站仪是一种高精度的测量仪器,广泛应用在土木工程、建筑工程、道路工程等领域。
全站仪通过测量水平角和垂直角,以及距离信息,可以精确测量地面上各种点的坐标和高程,是现代工程测量中不可或缺的一种仪器。
下面将介绍全站仪的测量方法。
一、准备工作1.安装三脚架:将全站仪放置在一个平稳的三脚架上,并调整好水平位置。
2.校准全站仪:打开全站仪的仪器,进行内部校准,确保仪器精度正常。
3.设置参数:根据测量需求,设置好全站仪的测量单位、测量模式等参数。
4.设置目标板:在需要测量的点上放置目标板,确保目标板水平,方便全站仪对准目标。
二、水平角测量1.对准目标:通过望远镜观察目标板,将全站仪对准目标板中心。
2.测量水平角:按下测量键,全站仪会自动测量水平角。
3.记录数据:将测得的水平角记录下来,作为后续计算的依据。
三、垂直角测量1.调整全站仪:通过水平气泡管和垂直气泡管,调整全站仪的垂直位置。
2.对准目标:将全站仪对准目标板中心,确保目标板在水平面上。
3.测量垂直角:按下测量键,全站仪会自动测量垂直角。
4.记录数据:将测得的垂直角记录下来,作为后续计算的依据。
四、距离测量1.放置棱镜:在需要测量的点上放置反射棱镜,并确保反射棱镜垂直于地面。
2.对准目标:通过望远镜观察反射棱镜,将全站仪对准反射棱镜。
3.发送光束:按下测量键,全站仪会发射一束红色或绿色光束,照射到反射棱镜上。
4.接收信号:反射棱镜接收到光束后,会反射回全站仪,全站仪接收到反射信号。
5.计算距离:根据光束的往返时间和光速,全站仪可以计算出反射棱镜与仪器的距离。
6.计算坐标:通过已测得的水平角、垂直角和距离,可以计算出反射棱镜的坐标。
五、数据处理1.数据导出:将测量得到的角度和距离数据导入计算机软件进行处理。
2.数据计算:根据测得的数据,计算出各个测量点的坐标和高程。
3.绘制图纸:根据计算得出的数据,绘制工程图纸或地形图。
四、注意事项1.在测量时要保持仪器的稳定和准确,避免受到外部干扰。
如何使用全站仪进行快速而准确的测量全站仪是一种先进的测量仪器,可以在建筑、土地、道路和其他领域中进行快速而准确的测量。
在建筑行业中,使用全站仪可以提高工作效率,减少测量错误。
以下将介绍如何使用全站仪进行快速而准确的测量。
首先,使用全站仪进行测量前,需要进行准备工作。
首先,确认测量区域的边界和要测量的目标。
这有助于确定在测量过程中需要设置的基准点和测量的路径。
同时,需要确保全站仪的电池充电充足,以确保在整个测量过程中的稳定性和可靠性。
接下来,将全站仪设置在稳定的三脚架上。
确保三脚架在水平位置,并通过调整脚螺丝来调整仪器的水平度。
整个全站仪系统必须保持在稳定和平衡的状态,以确保测量结果的准确性。
然后,根据工作要求选择合适的测量模式和设置。
全站仪通常具有角度测量、距离测量和坐标测量等模式。
根据测量任务的具体需求,选择相应的模式并进行相应的设置,以确保测量的准确性和有效性。
在开始测量之前,使用遥控器或电脑连接全站仪,并进行校准。
校准过程包括水平校准、垂直校准和轴线校准等。
通过校准程序,可以确保全站仪系统测量的准确性和可靠性。
测量过程中,需要准确标记和记录控制点。
控制点可以是已知的物体或地点,通过这些点可以确定整个测量区域中其他点的位置。
使用全站仪进行快速而准确的测量的关键之一就是准确标记和记录控制点,可以借助于测量杆进行标定。
进行测量时,需要注意测量的稳定性和环境因素的影响。
全站仪对于振动和温度变化比较敏感,因此尽量避免在风力较大或温度变化较大的环境中进行测量。
如果遇到这类问题,在测量过程中可以采取一些稳定措施,如使用稳定器或遮阳罩。
完成测量后,需要对数据进行处理和分析。
全站仪可以提供测量数据的导出功能,通过将数据导入计算机软件进行处理,可以生成测量报告和图表。
这些报告和图表可以帮助用户更直观地理解和分析测量结果,进一步调整和优化设计。
总之,全站仪是一种强大而先进的测量仪器,可以帮助用户进行快速而准确的测量。
全站仪测量步骤图解全站仪是一种高精度的测量仪器,常用于土地测量、建筑测量等领域。
它能够通过测量角度和距离来确定物体的位置和方向。
本文将为您详细介绍使用全站仪进行测量的步骤。
步骤一:设置仪器1.将全站仪放置在一个稳定的平面上,确保其水平,并使用调平脚将其调整至水平状态。
2.打开仪器,并进行系统校准。
校准包括对仪器的水平、垂直、距离等进行校准,确保测量精度。
3.设置坐标参考系统。
根据需要选择全站仪的坐标系统,如大地坐标系统或局部坐标系统。
步骤二:观测基准点1.使用全站仪观测已知基准点的坐标。
基准点可以是已经测量并确定坐标的参考点。
2.将全站仪对准基准点,并通过观测测量角度和距离来确定仪器与基准点之间的关系。
3.记录并保存测量数据,包括水平角、垂直角和斜距。
步骤三:观测待测点1.将全站仪对准待测点,并通过观测测量角度和距离来确定仪器与待测点之间的关系。
2.记录并保存测量数据,包括水平角、垂直角和斜距。
3.使用全站仪的测距功能,可以更准确地测量待测点的距离。
步骤四:数据处理1.将观测到的角度和距离数据导入计算机,并使用专业的测量软件进行数据处理。
2.使用三角测量法或其他测量方法,结合已知的基准点坐标,计算待测点的坐标。
3.进行测量精度评定,分析误差来源,并进行修正。
4.根据需要,可以绘制测量结果的图形或生成报告。
步骤五:验证和纠正1.验证测量结果的准确性。
可以将全站仪重新对准已知基准点,测量其坐标,并与之前的测量结果进行对比。
2.根据验证结果,对测量数据进行纠正。
如果存在误差,可以进行误差调整,以提高测量结果的准确性。
3.对所有测量数据进行备份存档,以便日后查看和比较。
以上为使用全站仪进行测量的基本步骤。
在实际操作中,需要根据具体的测量要求和环境条件进行调整和处理。
熟练掌握全站仪的操作技巧和测量原理,可以提高测量的准确性和效率,确保测量结果的可靠性。
使用全站仪进行立体测量的步骤与技巧全站仪是一种现代化的测量仪器,广泛应用于建筑、土木工程、测绘等领域。
它具备高度精确的测量能力,能够快速获取大量准确的空间信息。
本文将介绍使用全站仪进行立体测量的步骤与技巧。
第一,准备工作在使用全站仪进行立体测量前,首先需要进行一些准备工作。
首先,要确保全站仪的正常工作,检查电量是否充足,各个部件是否完好。
其次,要确定测量区域,并进行周边环境的评估,如存在大风或强光等不利因素,需要进行相应的措施。
最后,要选择合适的测量方案和对象,确定测量的目的和精度要求,以便后续的操作。
第二,设定基准点使用全站仪进行立体测量,需要先设定一个基准点。
在进行立体测量之前,要选择一个能够长时间稳定的地点,例如建筑物的角点或附近的标志物。
然后,在该基准点上设置一个参考点,并确定其坐标值。
在后续的测量过程中,可以通过参考该基准点来确保测量的准确性。
第三,架设全站仪架设全站仪是进行立体测量的重要步骤。
首先,要选择一个稳定平整的立架点,然后将全站仪放置在立架上,并确保其水平仪指示在中央准线,同时调整光圈和焦距,保证观测的清晰度和范围。
在架设全站仪时,还需使用平台水平器仔细调整仪器的水平度,以确保后续测量的准确性。
第四,测量操作在进行立体测量时,需要进行具体的测量操作。
首先,使用全站仪的观测模式进行观测,并根据测量要求选择合适的参数设置,如测量距离、水平角、垂直角等。
然后,通过对目标点的测量,获取其三维坐标信息。
在进行测量时,要确保目标点在仪器的视野内,并保持稳定的姿势。
同时,在观测过程中要注意避免遮挡物和干扰,以提高测量的准确性。
第五,数据处理与分析测量完成后,需要对获取的数据进行处理和分析。
首先,需要将观测数据导出并进行整理,将不同测量点对应的坐标值整理成表格或图形形式。
然后,可以利用计算机软件进行数据处理,进行坐标转换、高程计算等操作,以得到更细致的信息。
最后,根据测量目的和需求,可以进行数据分析,如计算长度、角度、体积等。
使用全站仪测量的步骤与技巧全站仪是一种高精度测量仪器,广泛应用于工程测量、土地测绘、建筑施工等领域。
它可以同时测量水平角、垂直角和斜距,准确度高、操作简便,因此备受工程师和测量员的青睐。
本文将介绍使用全站仪进行测量的步骤与技巧,希望对初学者有所帮助。
一、准备工作在使用全站仪进行测量之前,首先需要进行一些准备工作。
首先,检查全站仪是否处于正常工作状态,包括电池电量、仪器的调准情况等。
其次,选择合适的测量基准点,并确保其地面平整、稳固,以保证测量的准确性。
此外,还需要根据实际情况选择合适的测量模式,如角度测量、距离测量等。
二、测量点的设置在进行测量之前,需要设置测量点。
首先,在测量点的位置上打上标记,以便于后续的测量工作。
在设置测量点时,应尽量选择平坦的地面,并避免有高大建筑物或大树等遮挡物的位置。
对于需要进行高程测量的点,可以使用水平标杆进行设置,以保证测量的准确性。
三、仪器的调准在开始测量之前,需要对全站仪进行调准。
调准的目的是确保全站仪测量的准确性和可靠性。
首先,进行水平仪的调准。
使用调准器找出水平仪的误差,并进行调整,使其准确水平。
其次,进行垂直仪的调准。
同样使用调准器找出垂直仪的误差,并进行调整,使其准确垂直。
最后,进行距离仪的调准。
使用标准板进行距离仪的校准,以保证测量的准确性。
四、进行测量在调准完成后,可以开始进行测量。
首先,选择合适的测量模式,如角度测量、距离测量等。
然后,将全站仪对准所需测点,并进行测量。
在进行角度测量时,应注意保持全站仪稳定,避免仪器晃动或受到外界干扰。
测量完成后,将测得的数据记录下来,并对其进行分析和处理。
五、数据处理与分析测量完成后,需要对所得数据进行处理和分析。
首先,将测得的角度和距离数据进行校正,以纠正由于测量误差等原因引起的偏差。
然后,可以使用相应的软件对数据进行进一步处理,如绘制测量平面图、计算测点坐标等。
最后,对处理后的数据进行分析,以帮助解决实际问题或评估测量结果的准确性。
如何使用全站仪进行土方量计算和施工监测引言全站仪是一种用于测量和绘制地面点位的高精度测量仪器。
它结合了测距仪、水平仪和经纬仪的功能,能够实现对地面点位的三维测量。
在土方工程中,全站仪被广泛应用于土方量计算和施工监测,为工程项目提供精确、高效的测量数据。
本文将介绍如何使用全站仪进行土方量计算和施工监测。
1. 土方量计算土方量计算是指根据工程实际情况和设计要求,将地面上的土壤挖掘或填充,计算出土方的体积。
全站仪在土方量计算中起到关键作用,它能够精确测量地面点位的坐标和高程数据,通过数字化处理,计算出土方的体积。
使用全站仪进行土方量计算的步骤如下:(1)选择测量点位:根据设计要求,在施工区域建立测量点位,包括挖土区和填土区的界线。
(2)架设全站仪:在测量点位上架设全站仪,确保全站仪水平并稳定。
(3)测量地面点位:使用全站仪测量挖土区和填土区的地面点位,记录其坐标和高程数据。
(4)建立数字模型:根据测量数据,建立挖土区和填土区的数字模型。
(5)计算土方体积:利用数字模型,计算出挖土区和填土区的体积差,即土方体积。
2. 施工监测施工监测是指在土方工程施工过程中,通过全站仪对施工进度和质量进行监测,及时发现和解决问题,确保施工工作的顺利进行。
全站仪在施工监测中,可以实时获取施工点位的坐标和高程,进行测量和分析,为施工管理提供可靠的数据支持。
使用全站仪进行施工监测的步骤如下:(1)建立基准点:在施工区域建立基准点,用作后续测量的参考点。
(2)确定监测点位:根据施工要求,确定需要监测的点位,例如挖土区的边坡、填土区的高台等。
(3)架设全站仪:在基准点附近架设全站仪,并进行校准和标定。
(4)实时监测:使用全站仪对监测点位进行实时测量,记录施工点位的坐标和高程数据。
(5)数据分析:将监测数据导入计算机,进行分析和比对,及时发现施工问题。
(6)调整施工方案:根据监测数据的结果,及时调整施工方案,确保工程质量。
结论全站仪在土方工程中的应用是不可忽视的,它不仅能够提高土方量计算的精确性和效率,还能够实现施工监测的实时性和准确性。
如何利用全站仪进行土方工程测量与测量分析导语:土方工程测量是一个重要的环节,它涉及到土地开发、建设工程、道路等领域,确保土方工程的精确测量和测量分析是至关重要的。
而全站仪作为一种高精度的测量仪器,可以为土方工程提供可靠的测量数据和分析结果。
本文将介绍如何利用全站仪进行土方工程测量与测量分析的方法和步骤。
一、全站仪的基本原理和功能全站仪是一种集距离测量、角度测量、高差测量和数据处理等多种功能于一体的高精度测量仪器。
它的基本原理是通过测量仪器上的激光器发射一束光束,然后接收光束的反射信号来计算物体的距离和角度。
全站仪可以测量点的坐标、高程和方位角等参数,具有快速、精确和全面的特点,适用于各种复杂的测量环境。
二、土方工程测量的方法和步骤土方工程测量包括土地测量、土地分析和土地估算三个主要环节,下面将对每个环节的方法和步骤进行介绍。
1. 土地测量土地测量是土方工程测量的第一步,它主要包括地形测量、地面水准测量和建筑物测量三个方面。
在地形测量中,我们可以利用全站仪进行地形图的测量。
首先选择几个关键点进行测量,确定基准点的坐标和高程,并在指定区域内依次测量其他点的坐标和高程。
在地面水准测量中,我们需要测量地面的高程差,利用全站仪进行高程测量可以提高测量的准确性。
在建筑物测量中,我们可以利用全站仪进行建筑物的立面和横断面的测量,以及各个构件的坐标和高程等测量。
2. 土地分析土地分析是土方工程测量的关键环节,它主要包括土方量分析、挖方量计算和填方量计算三个方面。
在土方量分析中,我们需要根据测量数据进行土地的分析,包括土方点的坐标和高程等参数。
通过全站仪测量得到的数据可以进行地形分析和地貌分析,进而确定土方点的数量和位置。
在挖方量计算中,我们可以根据测量数据和土壤密度计算土方点的体积,以确定挖方量。
在填方量计算中,我们可以根据测量数据和土地质量计算土方点的体积,以确定填方量。
3. 土地估算土地估算是土方工程测量的最后一步,它主要包括土地估价和土地评估两个方面。
使用全站仪进行精确测量的步骤指南概述全站仪是一种便捷高效的测量工具,广泛应用于土木工程、建筑工程以及地质勘探等领域。
全站仪通过激光技术和电子仪器精确测量三维空间中的各种参数,例如距离、角度和高度。
本文将详细介绍使用全站仪进行精确测量的步骤指南。
1. 预备工作在使用全站仪进行测量之前,首先需要进行一些预备工作。
确定测量区域,并确保周围环境没有遮挡物,以确保全站仪的正常操作。
另外,还需要准确设置基准点,并使用尺子或者测距仪进行测量。
确保全站仪的稳定性和精确定位能力。
2. 设置和调整在开始正式测量之前,需要进行全站仪的设置和调整。
首先,校准全站仪的水平仪,以确保测量的准确性。
接下来,设置全站仪的坐标系统,根据实际情况选择激光点的坐标系统。
根据需要,设置全站仪的工作模式,例如距离测量、角度测量或者高度测量。
同时,调整全站仪的参数设置,以满足具体的测量要求。
3. 测距和测角使用全站仪进行精确测量的关键步骤是测距和测角。
首先,使用全站仪的测距功能测量目标物体与全站仪之间的距离。
在目标物体上设置反光板,并对准全站仪的激光束。
观察全站仪显示的距离数据,并记录下来。
重复此操作,以获取更多的测距数据。
接下来,使用全站仪的测角功能测量目标物体的角度。
通过观察全站仪上的视图显示,将目标物体对准指定的方位。
读取全站仪显示的角度数据,并记录下来。
同样,重复此操作,以获取更多的测角数据。
4. 数据处理和分析在测量完成后,需要对测量数据进行处理和分析。
将测得的距离和角度数据导入计算机软件中,进行数据的处理和分析。
根据具体的测量要求,可以计算出目标物体的坐标、高度、面积等参数。
利用计算机软件,可以帮助我们更好地理解和应用测量数据,提高工作效率和准确性。
5. 结果展示和报告编写最后,根据测量结果,进行结果展示和报告编写。
利用计算机软件,可以生成三维模型、图表和图像,以更直观的方式展示测量结果。
同时,编写测量报告,详细描述测量步骤、数据分析和结论等内容。
全站仪测量操作方法
全站仪是一种先进的测量仪器,可以用于测量地形、道路、建筑物等工程项目。
下面是全站仪的常规使用方法:
1. 设置全站仪:首先,选择一个坚固平稳的基准点作为测量起点,并将全站仪放置在其中。
然后,调整全站仪的水平,使用调平器或调平器块进行精确校准。
2. 定位目标点:使用全站仪的望远镜对准目标点,并通过调节望远镜的放大倍率和焦距来使目标点清晰可见。
3. 记录测量数据:使用全站仪的键盘或触摸屏输入相应的命令,记录目标点的水平角度、垂直角度和距离等测量数据。
根据需要,可以选择不同的测量模式,如水平测量、垂直测量、坐标测量等。
4. 导出和处理数据:将测量数据通过数据线或无线传输方式传输到计算机或数据采集器中进行处理和分析。
可以使用专业的测量软件进行数据导入、处理和绘图。
5. 重复测量:根据需要,在不同的测量点上重复上述测量步骤,以获取更多的测量数据。
6. 数据处理和分析:在计算机上使用测量软件对测量数据进行处理和分析,如
绘制地形图、制作等高线图、计算体积等。
7. 输出结果:根据需要,将测量结果进行输出,如生成测量报告、数据表、CAD 图纸等。
需要注意的是,在使用全站仪进行测量时,应注意保持仪器的稳定性和准确性,避免与硬物碰撞或过度摇晃。
另外,根据实际情况,可以选择不同的测量模式和参数,以获得更精确的测量结果。
在操作过程中,应严格遵守相关的安全规定,并注意保护设备,以免受到损坏。
如何利用全站仪进行土方测量工程建设中需要测量工程量的项目很多,从勘察设计到施工期间由于地质、施工、设计变更等原因,施工区内的地形地貌变化很频繁,因此,不仅在勘察设计阶段要测量工程量,在施工前、施工过程中、竣工等阶段为控制工程进度、预算分项目经费、最后结算等都需要多次测量工程量。
如果按传统的断面法、方格法等测算工程量,首先需要在待测区域建立多层次控制网点,按照工程设计资料给出的设计基线(通常是指建筑物的轴线即:洞轴线、坝轴线等)的主轴点(用以标定主轴线的点)坐标进行放样,定出基线的实际位置,在基线上根据要求或实际地形的变化情况放样出需测设的各个断面位置,然后依次在断面桩上架设仪器进行断面测量。
有时由于地形变化复杂,测量一个断面往往需要多次架设仪器,而且对每个断面必须作平面高程控制,这不但增加了外业劳动强度,也降低了测量工作的效率和精度。
而在大型施工过程中,施工爆破、机械开挖、常常会使控制点破坏,从而造成停工待测影响施工,也影响测量工作的进行。
随着计算机技术在施工领域的发展与普及,使得测绘行业从硬件到软件都发生了革命性变化,这就为工程量的测算提供了新的手段和方法。
水利枢纽工程在施工中大量使用具有世界先进水平的施工机械设备、施工工艺和先进的测绘仪器,使得施工测量和工程量测算技术也以崭新的面貌出现在黑河工地。
根据所配备的先进测量仪器,如高精度全站仪(徕卡TC1700、TCR305、托普康GTS711)、T2经纬仪配合徕卡Dir3002远距离无棱镜测距仪、高智能测绘软件构成的电子平板等的一些突出特点,总结出一些有针对性的、简单、实用、快捷的工程量测算新方法,在工程施工中取得了良好效果。
1 断面法我们设想利用施工区的平面控制点,使用全站仪或经纬仪配合测距仪远距离施测断面,在通视较好的平面控制点上,一站即可完成一项工程的全部断面测量任务。
1.1 原理全站仪或经纬仪配合测距仪都可以直接或间接获取测站的三维坐标,利用这一功能,只要将测站与基线纳入统一坐标系,经过坐标旋转,建立新的施工坐标系,在测站点架设仪器并输入测站点相对于基线的里程桩号和规化距离(轴距),此时,所测得测点的纵、横坐标就是该点的桩号和该桩号上的横断面点相应的轴距。
(1) 建立独立的施工坐标系统建立以基线起点为原点,基线前进方向为X坐标轴,垂线方向为Y坐标轴的施工坐标系统,如图1所示。
在该坐标系统中,X坐标表示测点沿基线方向相对于基线起点的间距即里程桩号,X为正数表示该点位于基线起点的前方,负数表示该点位于基线起点的后方。
Y坐标表示测点到基线的水平距离即轴距,Y坐标为正表示该测点位于基线的右方,Y坐标为负表示该测点位于基线的左方,其绝对值所表示的轴距是相等的。
而断面测量所采集的数据一般都是沿基线、基线的平行线、基线的垂直线上的特征地形变化点相对于基线起点或基线的水平距离和高差,建立了上述施工坐标系后,在该施工坐标系测得测点的三维坐标,X表示该点的桩号,Y表示轴距,H表示该点高程。
(2) 施工坐标系坐标与大地勘测坐标系坐标的换算。
在施工坐标系下进行断面测量,主要问题是将测站点的大地坐标通过坐标转换换算成施工坐标系坐标,大地勘测坐标系与施工坐标系的关系如图2所示。
图2中,XOY为大地勘测坐标系,X′Y′O′为施工坐标系。
在设计资料中,基线起点或主轴点、测站点的大地坐标值、方位角是已知的或是可以推算求得的,利用这些数据通过坐标转换公式式中a、b——基线起点在勘测大地坐标系中的坐标;α——两坐标系X坐标轴的正向夹角,即基线正向方向在勘测大地坐标系下的方位角。
就可以反算出各个控制点在施工坐标系中的坐标值。
以所计算出的坐标作为站点的坐标值,进行断面测量。
1.2 断面法的应用使用“断面法”进行作业,首先要选定控制点,在需要挖填部位的对面,通视条件好、视野开阔、距离适当的地方进行布设,为了防止控制点丢失,便于方向检测,可以多增设几个点,保证施测要求。
选定测站点并完成坐标值的转换后,在测站点安置仪器,对准后视方位配盘、检测后视坐标无误(后视方位角为施工坐标系方位角)方可进行。
测量时,一种情况是原始断面测量,即立尺员依地形变化要求选定断面。
二种情况按给定的原始桩号、轴距进行测量,立尺员初步估计断面位置,再用试测法找到准确的断面位置,依次完成各个断面的测量任务。
使用全站仪可根据仪器显示:X—桩号、Y—轴距、H—高程,进行指挥、计算或记录,使用经纬仪配合测距仪可按具体条件使用可编程计算器通过输入边长、水平角、垂直角,计算桩号、轴距。
计算工程量之前,先检查测量记录数据,准确无误后绘制断面图。
一种方法是手工将点展绘在方格纸上,联成断面线,并将原始地面线、设计线、土石分界线等分别予以展绘,各种数据线相互叠合生成断面图。
计算工程量时,采用常用的平均断面法:即假定两相邻断面间为一棱柱体,其高为两断面的中线长度,底面积为相邻两断面之平均值。
棱柱体的体积如下:式中 V——两相邻断面间体积;S1,S2——两相邻断面面积;L——两相邻断面间中线长度。
开挖或回填方的总体积为:断面面积S分别用求积仪量出,代入公式(3),求出总工程量。
第二种方法是将各种数据(原始地面数据、土石分界线、收方线、竣工线等)分别输入计算机,利用AutoCAD强大的绘图功能完成断面绘制、断面面积查询,配合电子表格(Excel)利用平均断面法计算总工程量,断面图用Auto CAD输出。
2 地形图法对于地形变化复杂、通视条件差、开挖或回填区域不规则的地区,有时测量几个有限的断面很难表达出该地区实际情况,增补断面,如果通视影响就不得不频繁搬站,无形中加大了外业工作量,由于受视野的限制可能室外选定的断面对于计算工程量不一定非常合理,这时使用“断面法”就没有太大优势,因此我们使用“地形图法”。
地形图是地表的模拟图象。
地形图是按一定的比例尺,用规定的符号表示地物、地貌平面位置和高程的正射投影图。
“地形图法”即野外直接测定地物、特征地貌的三维坐标,依据计量要求确定测图比例,近距离现场展点现场勾绘地形图,地形图比例尺根据用途、工程部位、范围大小等选择,如主要建筑物的开挖竣工地形图选用1:200,收方图以1:500或1:200为宜,大范围的土石覆盖层开挖可选用1:1 000 。
测图完毕,交付施工监理现场验图,地形图之“地物点位置中误差、等高线高程中误差等”均符合“水利水电施工测量规范”允许精度,即可交付内业计算使用。
内业计算时,在地形图上先定出基线位置,在地形图上参考基线位置依地形变化趋势、地质情况等以满足计量要求截取横断面,依断面线量取距离与高程等断面数据,并填入相应的表格。
这样即减少了外业工作量,又减少了外业的盲目性,或是断面不足而造成的补测停工,甚至影响工程计量。
绘制断面图与计算工程量的方法如同上述"断面法"所述,但因注意所使用地形图的比例尺应不小于断面的绘图比例尺,并尽可能提高测点的点位与高程精度,加大点位密度。
-3 数字化测图与工程计量一体化随着科学技术的发展,测绘技术从硬件到软件都发生了革命性的变化,仪器自动化程度的提高、计算机技术的广泛应用、高智能测绘软件的普及这一切是我们进行一体化构思的前提。
我们多次赴黄河小浪底水利枢纽参观学习,结合国内外承包商在该工程建设中采用的测量计量模式,结合黑河水利枢纽建设的配套设施及自身的特点,我们提出了使用电子平板的数字化测图和工程量计量一体化的应用构思:我们选用了北京威远图公司的SV300数字化成图软件,该软件是在AutoCAD 软件平台上二次开发而成的专业测绘软件,具有MICSOFTWindows的高度交互式图形界面,具有很强的数据处理能力,它能根据数字地形数据自动绘制地形图、断面图和计算土方量。
3.1 地形测量地形测量是利用带有内存的全站仪在野外测定棱镜的位置获取三维坐标,利用便携式计算机现场绘制地形图。
或是利用随机内存存贮全部原始数据,然后将采集的数据传输到计算机,形成“地形数据.DAT”坐标文件,内业根据野外草图绘制地形图。
也可以采用其他测量方法,如全站仪+电子手簿,旧地形图数字化等。
3.2 工程量计算计量软件的作用是通过施工前的地形图,土石分界,收方计量时测的收方地形图(或竣工地形图),按照给定的桩号切剖原始地面线、土石分界线或竣工线,从而按工程需要绘制断面图,计算工程量。
数字化测图与工程计量一体化数据流程如图3。
工程量计量计算的常用方法如下:(1) 采用“平均断面法”,利用软件的“绘制断面”功能,鼠标点取截线,指定地形数据文件,设定比例和网格间距,自动剖取、绘制断面图。
断面面积使用AutoCAD的查询面积功能,自动计算断面面积。
工程总量用上述公式(3)进行计算。
另外在圆曲线段,考虑到施工区所在位置的不同,断面间距L根据平均半径加权计算,可以较好的解决圆曲线段断面间距计算得问题。
(2) “利用地形图计算工程量”采用与积分运算类似方法,利用同一区域范围内不同时间的地形图进行计算,利用“场地平整”思路计算两个不同地形面之间的工程量(即测定场地方格网的高程,给定一个标高,按照棱柱体进行计算),然后将施工前和施工后各算一次土方量,两者相减即为本工程的净工程量。
设定平场高程时,一定要低于本高程的最低高程,两者的平场高程要相同,计算边界要相同。
提高土石方计算精度的方法有:(1)测定数字地形图时,提高点位精度及采集密度。
(2)缩短等分间距。
“数字化测图与工程计量一体化”充分利用了计算机和测图软件的计算功能,使土石方计算实现了计算机辅助自动化处理,从使用情况来看与人工绘制断面图、求积仪计量面积的结果基本一致,与手工计算工程量差值在3%以内,满足工程量计量的要求。
4 工程应用以上所述工程量测算方法在黑河工地已被广泛使用,如坝基开挖、坝肩削坡、2#滑坡体开挖等大面积区域的工程量测算我们多采用“断面法”,对于心墙混凝土浇筑、三洞(导流泄洪洞、引水洞、溢洪洞)进出口开挖、回填等工程量测算多采用“地形图”法,“数字化测图与工程量计量一体化”主要应用于大坝坝体的砂卵石和粘土填筑工程量测算等,而且这些方法也适用于其他土建工程项目,比如“断面法”可以广泛应用于铁路或公路线路施工中所必须的纵、横断面测量工作,“地形图法”可应用于土建工程的各种特殊地形地物及地基处理等,“数字化测图与工程量计量一体化”可以应用于大范围的土石覆盖层开挖、填充或建筑场地平整等等。
尤其是“数字化测图与工程量计量一体化”更具有深远的意义,它使工程量测算从惯用的绘断面、求积仪转量的手工模式转化为计算机自动计量模式,是一个质的飞跃。
而且更加快了测算速度(根据测算人力节省一半以上,速度可以提高2倍以上),提高了精度(克服了绘图误差,图纸变形误差,求积仪转量误差等)。
当然每一种方法的用法也不是绝对的,更多情况下都是几种方法混合交叉使用,决定使用何种方法也都是根据具体实际情况,判断什么方法更节省人力、物力,什么方法计算出的工程量更接近于实际情况而灵活使用的。
