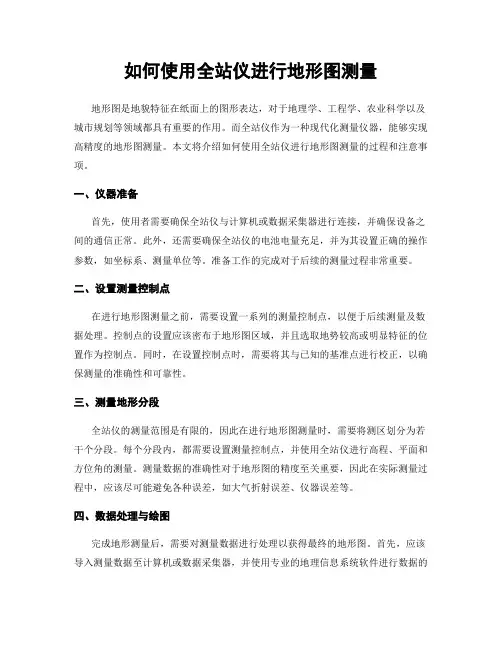

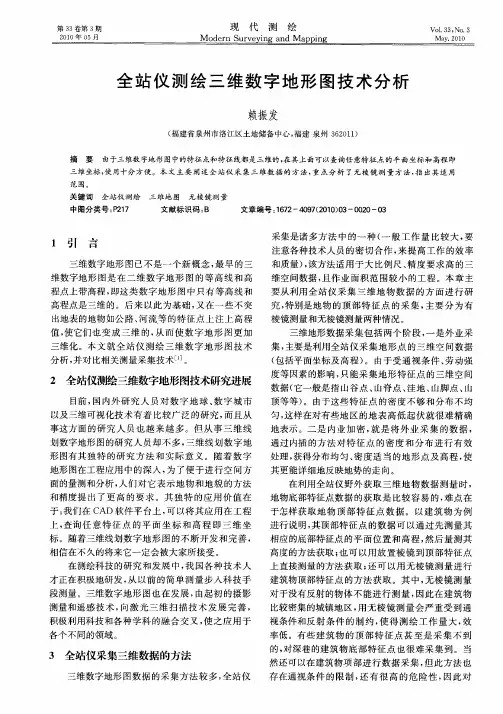

如何使用全站仪进行地形图测量地形图是地貌特征在纸面上的图形表达，对于地理学、工程学、农业科学以及城市规划等领域都具有重要的作用。

而全站仪作为一种现代化测量仪器，能够实现高精度的地形图测量。

本文将介绍如何使用全站仪进行地形图测量的过程和注意事项。

一、仪器准备首先，使用者需要确保全站仪与计算机或数据采集器进行连接，并确保设备之间的通信正常。

此外，还需要确保全站仪的电池电量充足，并为其设置正确的操作参数，如坐标系、测量单位等。

准备工作的完成对于后续的测量过程非常重要。

二、设置测量控制点在进行地形图测量之前，需要设置一系列的测量控制点，以便于后续测量及数据处理。

控制点的设置应该密布于地形图区域，并且选取地势较高或明显特征的位置作为控制点。

同时，在设置控制点时，需要将其与已知的基准点进行校正，以确保测量的准确性和可靠性。

三、测量地形分段全站仪的测量范围是有限的，因此在进行地形图测量时，需要将测区划分为若干个分段。

每个分段内，都需要设置测量控制点，并使用全站仪进行高程、平面和方位角的测量。

测量数据的准确性对于地形图的精度至关重要，因此在实际测量过程中，应该尽可能避免各种误差，如大气折射误差、仪器误差等。

四、数据处理与绘图完成地形测量后，需要对测量数据进行处理以获得最终的地形图。

首先，应该导入测量数据至计算机或数据采集器，并使用专业的地理信息系统软件进行数据的处理和分析。

处理过程主要包括数据的配准、去噪、插值和反演等。

最后，可以根据处理后的数据，使用绘图软件进行地形图的绘制。

五、地形图的应用地形图作为对地表特征的图形化表达，可以应用于多个领域。

在地理学中，地形图常常用于研究地形、地貌特征及其形成原因。

在农业科学中，地形图可以提供农田的地形、坡度、土壤类型等信息，有助于优化农田规划和农作物的种植。

在城市规划中，地形图可以用于分析城市地貌、地形变化，为城市规划提供依据。

六、使用全站仪测量地形图的注意事项在使用全站仪进行地形图测量时，需要注意以下几个方面：1. 保持测量装置的稳定。

在工程建设的各个阶段，一般都要使用地形图。

在某些情况下，当现有地形图的内容、比例尺或现实性等不能满足工程应用的需要时，则需要进行专门的地形测绘，包括水下地形测绘。

一般来说，可行性研究、总体规划、初步设计阶段可选用1：1000、1:20 00、1：5000、1:10000比例尺，施工图设计、竣工验收阶段往往选用1：1000、1:500的比例尺。

一、工程地形图的测绘方法（1）全站仪数字测图全站仪数字测图是工程大比例尺地形测绘的主要方法，基于全站仪的数字测图系统主要有两种类型：1、分为数字测记模式（全站仪+电子手簿或人工记录数据再传输至成图系统中经处理生成数字图，内业成图）；2、电子平板模式（全站仪+便携计算机或PDA个人数据助理，实地成图），实现“所见即所测，所见即所得”。

数字测图系统具有基本数据编辑加工、图形分层、符号配置等功能外，有些还具有属性数据录入与挂接、由离散点构建不规则三角网进而生成等高线、影响数据集成与叠加和不同数据格式转换等功能。

（2）GPS RTK数字测图技术，此方法完全与全站仪类似，利用RTK系统代替全站仪或与全站仪组合使用。

GPS RTK数字测图（3）数字摄影测量和遥感测图：对于大范围的地形图以及大型工程建设场地测绘等，可以 利用航摄影像、遥感影像、机载激光雷达扫描系统LIDAR或使用轻型飞机摄取影像，使用数字摄影测量或遥感图像处理系统生产生成DOM（数字正射影像图）、DEM（数字高程模型）、DRG（数字栅格地图）、DLG（数字线划地图）以及复合模式组成。

（4）车载移动测图系统测图 ，又称移动道路测量系统（MMS），以车辆为平台，集成 GPS接收机，视频传感器CCD，惯性导航系统INS，在车辆行驶过程中，快速采集道路和两旁的地形数据成图。

二、工程地形图测绘碎步测量的具体要求（1）全站仪数字测记模式：1 仪器设置：仪器对中偏差不大于 5mm。

要通过测定较远的另一已知点进行检校，平面位置较差不超过图上0.2mm，高程较差不超过1/5基本等高距。

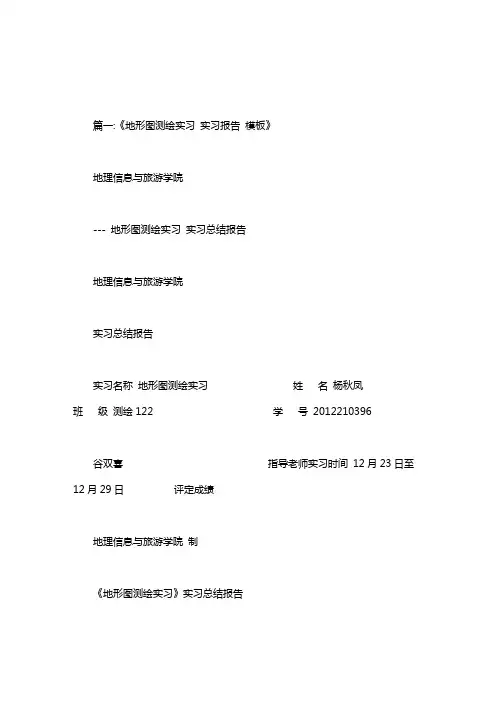

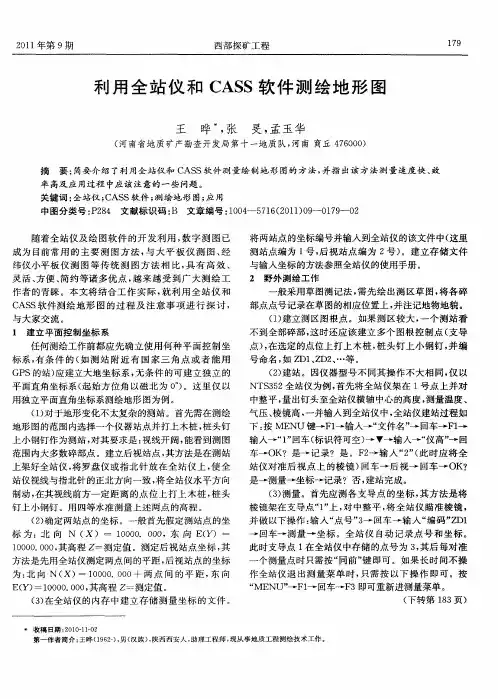

篇一:《地形图测绘实习实习报告模板》地理信息与旅游学院--- 地形图测绘实习实习总结报告地理信息与旅游学院实习总结报告实习名称地形图测绘实习姓名杨秋凤班级测绘122 学号2012210396谷双喜指导老师实习时间12月23日至12月29日评定成绩地理信息与旅游学院制《地形图测绘实习》实习总结报告——2012210396杨秋凤一、实习目标巩固和复习《现代测量学》和《现代地图学》的基础理论和知识。

掌握测绘仪器（全站仪、水准仪等）和测绘成图软件Cass的基本操作。

掌握大比例尺地形图测绘的基本方法。

学会团队协作和与人沟通的技巧。

二、实习内容1）计划与设备1．实验时数安排4学时，实验小组由4～5人组成。

水准仪1套，全站仪1套，木桩和小钉若干，水准尺一根、，小钢尺一个。

3．在实验场地选择一条闭合导线（3～4站），进行图根控制测量和碎部测量。

4．实验结束后，进行三角高程导线计算、碎部点计算并绘制图形，每人上交一份实验报告。

2）测区概况及外业数据采集测区概况水准测量与图根导线测量都在湖北国土资源职业学院内进行，由于学校整体建筑在低矮破碎的丘陵地形上，各点之间相对高程不大，这给水准测量提供了一定的便利。

但就在进行图根导线测量的局部区域来说，测区内树木，灌木较多，通视情况一般，且多陡坎，沟渠的复杂地物，给我们并不熟练的图根导线测量带来了一定难度。

另外，由于测区位于校园主干道附近，且周围有教学楼，图书馆，宿舍楼等设施，导致测区内人流量较大，容易对实习中的人员和仪器造成干扰或者带来危险。

在实习过程中，荆州市区的天气状况以晴阴天为主，并且时常伴随着小到中雨，气温也一直在12--25度徘徊，这些，也都给测量工作带来了一定的困难。

外业数据采集图根控制测量确定测区范围、边界、地形、地物然后在测区选定由3～4个导线点组成的闭合导线，在各导线点打下木桩，钉上小钉标定点位，绘出导线略图。

1，四等水准测量（一）使用设备DS3水准仪，47、48水准尺一对，四等水准测量记录手薄，铅笔，计算器。

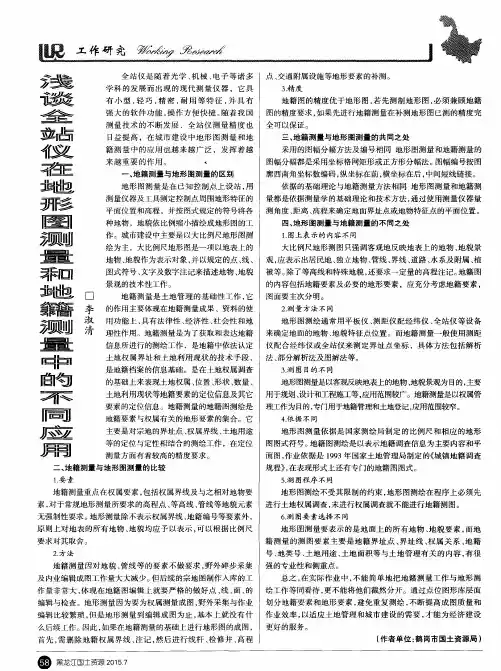

地形图测绘方法测绘是国民经济行业发展的开路先锋，地形圖是测绘主要成果之一，被广泛应用到政治、经济和城市规划化中，科学不断发展，无论是技术装备还是测绘手段或者产品形式都出现了质的飞越，在整个发展过程中需要做好具体测试工作，包括：全站仪数字测试、GPS和RTK 等数字测图等方面，以车载移动测试系统作为基础，由于产品形式较多，包括：模拟产品和数字产品等，要发挥三维景观模型的最大化作用，实现其灵活测绘。

1.全站仪数字测图全站仪测试流程比较特殊，涉及到的影响因素较多，在整个测试过程中要发挥现有方案的最大化作用，实现灵活化应用。

全站仪数字测图原理和传统的平板测试差异不大，全站仪测试技术能提升测图速度，同时也提高了产品质量。

此外该技术形式作业流程特殊，包括：野外勘探、技术设计和野外数据采集等[1]。

1.1技术分析野外勘察技术设计是每个测绘项目具备的工作，对于项目科学规划和合理安排有重要的作用。

根据现有发展条件可知，图根控制测量是测区高级控制点的关键所在，以控制点的布设和测试为基础，野外数据采集包括：地貌勘察和地质情况检查等。

野外数据采集比较复杂，容易受到气候和地形因素的影响，数据勘察难度较大。

以坐标点和高程数据作为前提，要掌握绘图信息，做好连接线型、地形要素和其他名称备注信息等，为了便于内业成图。

检查验收是对测绘产品的质量鉴定，为了了解产品是否符合规定要求，要按照一体化作业模式实施。

1.2测图特点全站仪数字测图的特点是精准度高，当前地质勘查中对测绘项目本身有严格的要求，多是采用精准度高的测图技术，具体包括：房产测量、地籍测量和城市规划等。

全站仪数字测量作业量较大，受到自然因素和环境因素等影响，需要对投入的人力、物力和财力进行评估，最后实现合理应用[2]。

2.GPS数字测绘2.1GPS和RTK数字测图我国现有技术形式不断发展，对数字测绘方案有了更高的要求，在测绘应用阶段应用到GPS、RTK等系统，各种新型技术形式取代原有的全站仪，GPS和RTK测量技术从单基站、多基站向网络化方向发展。

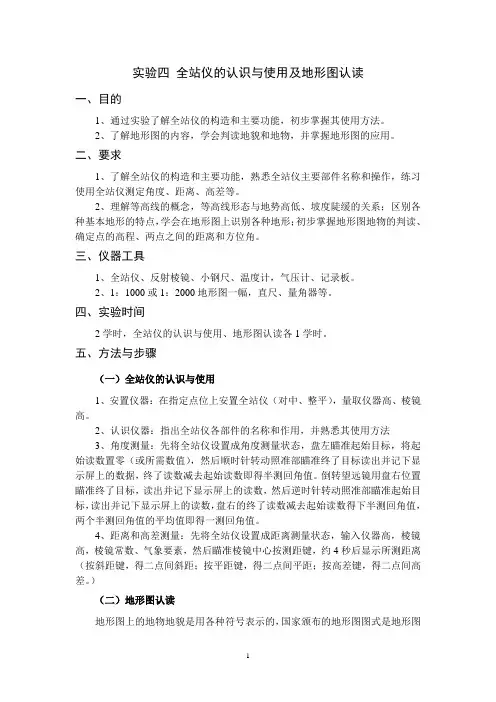

实验四全站仪的认识与使用及地形图认读一、目的1、通过实验了解全站仪的构造和主要功能，初步掌握其使用方法。

2、了解地形图的内容，学会判读地貌和地物，并掌握地形图的应用。

二、要求1、了解全站仪的构造和主要功能，熟悉全站仪主要部件名称和操作，练习使用全站仪测定角度、距离、高差等。

2、理解等高线的概念，等高线形态与地势高低、坡度陡缓的关系；区别各种基本地形的特点，学会在地形图上识别各种地形；初步掌握地形图地物的判读、确定点的高程、两点之间的距离和方位角。

三、仪器工具1、全站仪、反射棱镜、小钢尺、温度计，气压计、记录板。

2、1：1000或1：2000地形图一幅，直尺、量角器等。

四、实验时间2学时，全站仪的认识与使用、地形图认读各1学时。

五、方法与步骤（一）全站仪的认识与使用1、安置仪器：在指定点位上安置全站仪（对中、整平），量取仪器高、棱镜高。

2、认识仪器：指出全站仪各部件的名称和作用，并熟悉其使用方法3、角度测量：先将全站仪设置成角度测量状态，盘左瞄准起始目标，将起始读数置零（或所需数值），然后顺时针转动照准部瞄准终了目标读出并记下显示屏上的数据，终了读数减去起始读数即得半测回角值。

倒转望远镜用盘右位置瞄准终了目标，读出并记下显示屏上的读数，然后逆时针转动照准部瞄准起始目标，读出并记下显示屏上的读数，盘右的终了读数减去起始读数得下半测回角值，两个半测回角值的平均值即得一测回角值。

4、距离和高差测量：先将全站仪设置成距离测量状态，输入仪器高，棱镜高，棱镜常数、气象要素，然后瞄准棱镜中心按测距键，约4秒后显示所测距离（按斜距键，得二点间斜距；按平距键，得二点间平距；按高差键，得二点间高差。

）（二）地形图认读地形图上的地物地貌是用各种符号表示的，国家颁布的地形图图式是地形图符号的统一规定，要读图必需认识图上符号，地形图使用者应当备有一本图式。

读图应从廓外开始。

以图为例，逐一叙述。

1、图廓线外的注记（1）图名、图号和接图表图名：每幅图可以图幅内的村镇、山头、湖泊或该地区的习惯名等命名，每幅图的图名注记在上图廓线的上方中央，按规定编码的图号在图名的下方。

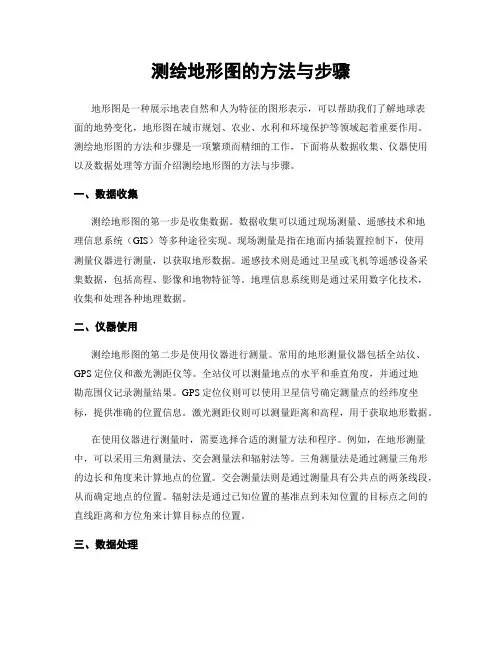

测绘地形图的方法与步骤地形图是一种展示地表自然和人为特征的图形表示，可以帮助我们了解地球表面的地势变化，地形图在城市规划、农业、水利和环境保护等领域起着重要作用。

测绘地形图的方法和步骤是一项繁琐而精细的工作，下面将从数据收集、仪器使用以及数据处理等方面介绍测绘地形图的方法与步骤。

一、数据收集测绘地形图的第一步是收集数据。

数据收集可以通过现场测量、遥感技术和地理信息系统（GIS）等多种途径实现。

现场测量是指在地面内插装置控制下，使用测量仪器进行测量，以获取地形数据。

遥感技术则是通过卫星或飞机等遥感设备采集数据，包括高程、影像和地物特征等。

地理信息系统则是通过采用数字化技术，收集和处理各种地理数据。

二、仪器使用测绘地形图的第二步是使用仪器进行测量。

常用的地形测量仪器包括全站仪、GPS定位仪和激光测距仪等。

全站仪可以测量地点的水平和垂直角度，并通过地勘范围仪记录测量结果。

GPS定位仪则可以使用卫星信号确定测量点的经纬度坐标，提供准确的位置信息。

激光测距仪则可以测量距离和高程，用于获取地形数据。

在使用仪器进行测量时，需要选择合适的测量方法和程序。

例如，在地形测量中，可以采用三角测量法、交会测量法和辐射法等。

三角测量法是通过测量三角形的边长和角度来计算地点的位置。

交会测量法则是通过测量具有公共点的两条线段，从而确定地点的位置。

辐射法是通过已知位置的基准点到未知位置的目标点之间的直线距离和方位角来计算目标点的位置。

三、数据处理测绘地形图的最后一步是数据处理。

数据处理可以包括数据的整理、校正和细化等环节。

整理数据是将收集到的各种地理数据整合在一起，形成数据集。

校正数据则是对数据进行质量检查和纠正，确保测量结果的准确性和可靠性。

细化数据则是通过数据分析和建模等方法，对地形数据进行进一步的处理，以生成地形图。

在数据处理过程中，可以使用地形图软件或地理信息系统软件来处理和分析数据。

这些软件可以根据测量数据生成地图，并提供各种地理分析工具，如缓冲区分析、高程分析和地形剖面绘制等。

全站仪测量方法
全站仪测量法是一种用于测量地形特征和测绘地形图的测量方法。

它
是一种技术复杂的信息采集系统，可以快速、精确地进行地形特征、
建筑物、水体和其他地貌特征的测量、报告和映射。

它利用一系列精
密仪器、例如激光测距仪、电子罗盘等，可以进行高精度的角度和距
离测量，可以使测量项目的精度达到厘米级别，可以方便地实现大范
围的总体测量，并将测量的结果绘制成精确的地形图。

全站仪测量法的基本原理是利用激光测距仪和电子罗盘定位仪进行角
度和距离的精确测量，以获得所需的测量数据。

激光测距仪由发射激
光和探测激光组成，它们通过发射激光来测量距离，然后通过探测激
光来获取距离，从而实现精确的距离测量，精度可达到厘米级别。

而
电子罗盘又是一种高精度的测量仪器，可以用来测量方位角，是测量
距离和方位角的关键组件。

随后，测量数据会被传输到电脑上，电脑程序会根据所获得的角度和
距离数据进行计算，以获得测量的结果，并将他们画成地形图。

最后，这些测量数据和地形图可以被用于空间数据应用系统，以改善地形和
环境的管理。

总的来说，全站仪测量法是一种准确、高效的测量方法，可以用来快
速收集测量数据，从而使测量结果达到精确程度，是地形特征信息收集、测量、管理和研究的有效工具。

碎部测量方法—全站仪测图法
一、踏勘测区，选择地物点，绘制地形草图
1、地物点：道路（L 1)、中心圆花坛（T 1)、广场边界（C 1)、灯柱（D 1)、树木（4棵以上）（S 1)、苗圃（M 1)。

2、手绘地形草图，把所选择的地物点标记在图上（如下图所示）。

不同地物用不同代号，便于区分。

地物宽度、长度可以用钢尺量测并记录下来。

二、全站仪野外数据采集
【设置作业】—【设站】—坐标定向—在地物点上树立棱镜，测出地物点坐标—在碎部测量手簿上记录点的坐标，绘制工作草图。

碎部测量手簿填写示例
迁站前检查有无遗漏；不便于立棱镜的点可在EDM 设置中将“P-标准”改为“NP ”模式。

三、回宿舍按点的坐标绘制地形图。

（0.1mm 细线）
工作草图
点号 X
Y
H
L 1 L 2
L 3
L 1
L 1
M 2
M 3
M 1
T 11
J 2
L 1
L 3
L。

实验十四全站仪大比例尺数字地形图的测绘测量补给-适用测绘工程专业加入时间：2008-3-2312:54:35 $$来源$$ 点击：506一、实验目的（1）熟悉全站仪测图的基本原理和基本使用方法。

（2）熟悉数字化地形图的测绘工序，熟悉草图的绘制方法。

（3）熟悉在CAD中进行数字化地形图的编制工作。

二、仪器设备每组全站仪1台套（含脚架）、对中杆棱镜组1根，小钢尺1把，皮尺1把（提前由班为单位统一到学校实习供应科借领）。

三、实验任务按1：500测地形图的要求，每组完成至少100个碎部点的观测任务。

四、实验要点及流程（1）要点：与实验十一相同，包括测站点上面安置仪器、对中、整平后。

（对于带内存的全站仪可先建立坐标存储文件名）输入测站点的坐标、高程、仪器高、对中杆高。

全站仪定向方法一：用坐标定向在全站仪中输入定向点坐标，精确瞄准定向点处的对中杆（尽量靠底部，以削弱目标偏心的影响），然后进行定向（不同全站仪操作方法有所不同）。

定向操作完成后此时全站仪水平角读数显示的值应该等于该方向的水平角，然后精确瞄准对中杆棱镜，直接测定定向点坐标，依据全站仪屏幕显示结果与已知定向点坐标进行比较，满足要求后可以开始作业。

全站仪定向方法一：用方位角定向在全站仪中直接输入定向方向的方位角值，并精确瞄准定向点处的对中杆，确认后即可。

具体操作方法应根据不同全站仪进行相应操作。

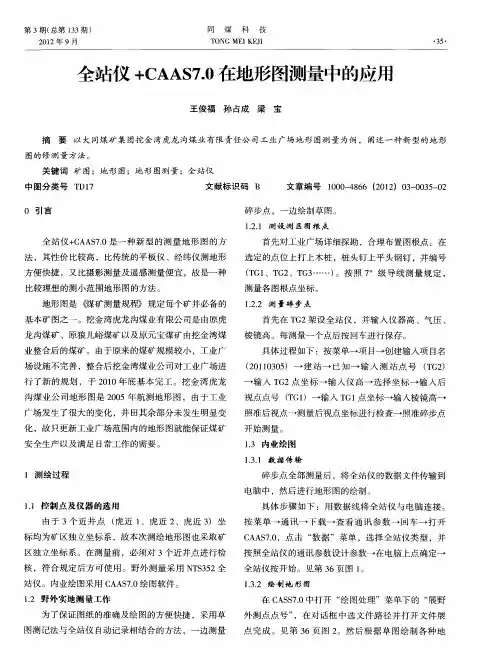

室内将外业采集的坐标数据配合相应传输软件将全站仪保存的坐标传输到电脑，然后用相应数字化成图软件（如南方CASS，开思SCS2004）在CAD环境下对照外业所绘制的草图或者编码进行绘图。

测量实验室现有全站仪型号为：南方302B、500系列；尼康C-100、300系列、500系列；索佳SET5E、2C、1000R系列，徕卡702，TCA1800；拓普康602等全站仪。

具体使用方法可以参考相应说明书。

全站仪碎部点坐标记录表日期：_____年___月___日天气：_____仪器型号：观测者：_______________记录者：_______________测站点：_________定向点：________仪器高：________m测站高程：_______m。

全站仪主要是测什么的全站仪作为一种高精度测量仪器，被广泛应用于工程测量领域。

它的主要功能是测量和记录地表或工程物体的位置、高程、方位角及距离等参数。

全站仪能够提供精确的测量数据，为工程建设、土地测量以及其它相关领域的测量工作提供可靠的技术支持。

1. 测量地形和地形变全站仪在土地勘测工作中扮演着重要的角色，主要用于测量地形图、地貌地貌变动以及地壳运动。

通过配置全站仪的参数，工程师可以测量任意地点的高程，从而得到地势的图像。

同时，全站仪还可以用于测量池塘、河流、堤坝等水体的水位变化，监测地表变形和地质灾害等情况。

2. 施工标高控制全站仪在施工过程中起到了至关重要的作用。

它可以为建筑和道路施工提供精确的计量和高程控制。

通过全站仪测量工程场地的基准点和参考点，工程师可以准确地计算和设置建筑物、道路和管线的高程和角度，保证施工工程的准确性和质量。

3. 地下管线定位全站仪还可以用于地下管道和电缆的定位和测量。

通过先进的技术，全站仪可以测量地下通道的位置、深度和方向，从而帮助工程师避免损坏地下管网。

这对于城市建设和维护非常重要，可以节省时间和成本，并提高工作效率。

4. 矿山勘探在矿山勘探中，全站仪被用于测量矿石的位置和数量。

通过全站仪的精确定位，工程师可以确定矿石矿层的厚度、位置和形状，帮助矿山公司进行矿石开采的计划和决策。

5. 管理和监测全站仪还可以用于工程和建筑项目的管理和监测。

通过全站仪测量工程项目的位置、高程和其他参数，工程师可以监控工程进展情况，确保工程符合设计要求。

此外，全站仪还可以用于土地利用和土地管理，为城市和农村规划提供重要的测量数据。

总结全站仪是一种重要的测量工具，它可以测量地形和地形变、施工标高控制、地下管线定位、矿山勘探以及管理和监测等领域。

凭借其高精度的测量能力和多功能的应用，全站仪在土地测绘、工程建设、矿山勘探等领域发挥着重要的作用。

新手必读：地形图测绘实用方法一、引言现代科学技术的快速发展，极大的促进了地形测绘技术的更新，大比例地形图的测绘方法由现在的全站仪配合测图精灵、全站仪配合绘草图等方法替代了原来的经仪测图、平板白纸测图等，新的测绘方法无论在技术上还是在精度上都有了质的飞跃。

此外，测量中采用的GPS-RTK 技术，极大的提高了大比例地形图的测绘效率和精度。

本文作者结合自己多年从事地形测绘的经验，对全站仪测绘和GPS-RTK技术进行了简要分析，对从事测绘作业的技术人员有一定的借鉴作用。

二、利用全站仪测绘地形图（一）全站仪的主要特点。

全站仪具有耐用、精密、轻巧等特征，操作起来简单方便，内存大、测量精度高，可以实现乘常数加常数的改正、自动补偿改正、水平距离换算等。

随着技术的发展，全站仪正向着标准化、智能型、开放性、全自动等方向发展，被防范用于建筑施工测量、地形图测绘等领域中。

作为一种新型的测量仪器，全站仪特点主要有以下几点：①在进行地形图测绘时，可以同时进行地形测量和控制测量。

②运用全站仪进行工程施工放样时，可将设计图纸中相关点快速的测设到地面上。

③运用全站仪进行变形监测时，可以实现对地质灾害、建筑物变形等的实时监测。

④运用控制测量时，全站仪具有后方交会、前方交会、导线测量等功能，测量精度高，仪器操作简单，可以大幅提高测量作业速度。

⑤在一个测站就可以完成测量的全部内容，主要有高差测量、距离测量、角度测量等，并可以存储和传输测量数据。

⑥全站仪可以借助传输设备实现与绘图仪、计算机的连接，进而构成一体式的测绘系统，极大的提升了地形图测绘的工作效率和测绘质量。

（二）主要工作过程介绍。

利用全站仪进行地形图测绘主要包括以下过程：采集数据、处理数据、编辑图形以及输出图形等。

采集数据就是获取地形图测绘所需要的数据信息，主要是所测绘实体的属性以及空间置等信息。

外业采集可以有两种不同的工作方式，一种是在野外利用全站仪获取数据，将获得的数据存入全站仪的内存中，或者是将数据转存到掌上电脑中，之后再将转存的数据导入计算机中进行后期处理；另一种是直接将计算机与全站仪在野外进行连接，全站仪测量所获得的数据实时传输到与其相连的计算机中，实地添加地理属性，进而直接成图。

浅谈基于全站仪的地形图测绘方法
基于全站仪的地形图测绘方法是一种利用全站仪仪器进行地形测量和数据采集的技术。

全站仪是一种多功能、高精度的测量仪器，可同时进行角度、距离和高程测量。

该方法主要分为以下几个步骤：
1. 建立控制点：在测绘区域内选取足够数量和分布均匀的控制点，一般采用三角测量和网状定位的方式，确保控制点的位置准确。

2. 搭建观测网：通过全站仪观测控制点间的角度和距离，并记录数据。

观测网的设计应考虑地形的复杂程度和测图的精度要求，通常采用闭合导线的形式。

3. 数据处理：将观测到的角度和距离数据输入计算机软件进行数据处理。

通常使用的软件有AutoCAD、三角化软件等。

数
据处理的目的是计算出每个观测点的坐标和高程等信息。

4. 制图：根据处理后的数据，绘制地形图。

地形图是根据采集到的地形数据绘制出来的图形，可以显示地面高程、等高线、水体等地理信息。

5. 精度检查：对绘制出的地形图进行精度检查，以确保测绘结果的准确性。

可以通过比对控制点和地形图上对应点的坐标以及等高线的间距等进行检查。

基于全站仪的地形图测绘方法具有测量精度高、效率高的优势。

通过全站仪测量，可以准确获取地形表面的各种数据，可广泛应用于土地开发、道路建设、地质调查等领域。

然而，对于复
杂地形和大面积的测绘任务，需要充分考虑观测网的设置、数据处理和制图等环节，以确保测绘结果的准确性和可靠性。
