手把手教你全站仪和南方CASS软件测绘地形图

文章编号：1009-6825（2013）05-0203-02全站仪配合CASS软件在小范围地形测量中的应用收稿日期：2012-11-20作者简介：常永梅（1978-），女，工程师常永梅（中铁十二局集团第四工程有限公司，陕西西安710021）摘要：以实际工程为例，对全站仪配合CASS软件在小范围地形测量中的应用进行了介绍，通过徕卡TCRA1201全站仪配合CASS成图软件，对小范围地区地形、地貌测量方法，形成内外业一体化，既提高了测量精度，又大大减轻了劳动强度，对于普通全站仪测地形有很大的改观。

关键词：CASS成图软件，平面控制，碎布测量中图分类号：TU198文献标识码：A0引言随着测绘仪器和测绘技术的更新，普通的地形测量方法已经被先进的测量仪器RTK和强大的自动成图测绘软件所代替，对于大面积的地形测量，我们将采用专业的测绘软件和专业的测绘仪器进行测量和绘制地形图。

但在小范围内的地形测量中，我们基本还是采用传统的测量方法，比如外业采用全站仪进行现场取点，然后采用制图软件CAD等成图软件进行内业数据处理，内外业基本都是采用手工记录和手工输入来完成最终的图形。

由于CAD软件的局限性，地形图的处理还是存在很大缺陷，而且对于测量工作者来说工作量也相当大。

最近我们通过采用徕卡TCRA1201全站仪配合南方成图CASS软件结合实践，外业测量采用徕卡TCRA1201全站仪的跟踪模式，内业采用CASS软件的成图系统，数据传输采用仪器电脑串口链接方法，基本完成了内外一体化的测量模式。

外业不需要记录数据，采用仪器自动记录模式，内业也取消了手工输入坐标模式，采用串口链接方式直接从仪器内存中读取全站仪中CASS软件需要的数据格式。

此方法操作简单，外业测量速度相当快，精度也高，基本免去了采用人工瞄准测量点的步骤，采用仪器的自动跟踪模式测量、记录。

在数据存储和数据处理上实现了自动化，外业无需任何记录，内业不需手动输入，实现了内外业一体化。

如何使用全站仪进行地形图测量地形图是地貌特征在纸面上的图形表达，对于地理学、工程学、农业科学以及城市规划等领域都具有重要的作用。

而全站仪作为一种现代化测量仪器，能够实现高精度的地形图测量。

本文将介绍如何使用全站仪进行地形图测量的过程和注意事项。

一、仪器准备首先，使用者需要确保全站仪与计算机或数据采集器进行连接，并确保设备之间的通信正常。

此外，还需要确保全站仪的电池电量充足，并为其设置正确的操作参数，如坐标系、测量单位等。

准备工作的完成对于后续的测量过程非常重要。

二、设置测量控制点在进行地形图测量之前，需要设置一系列的测量控制点，以便于后续测量及数据处理。

控制点的设置应该密布于地形图区域，并且选取地势较高或明显特征的位置作为控制点。

同时，在设置控制点时，需要将其与已知的基准点进行校正，以确保测量的准确性和可靠性。

三、测量地形分段全站仪的测量范围是有限的，因此在进行地形图测量时，需要将测区划分为若干个分段。

每个分段内，都需要设置测量控制点，并使用全站仪进行高程、平面和方位角的测量。

测量数据的准确性对于地形图的精度至关重要，因此在实际测量过程中，应该尽可能避免各种误差，如大气折射误差、仪器误差等。

四、数据处理与绘图完成地形测量后，需要对测量数据进行处理以获得最终的地形图。

首先，应该导入测量数据至计算机或数据采集器，并使用专业的地理信息系统软件进行数据的处理和分析。

处理过程主要包括数据的配准、去噪、插值和反演等。

最后，可以根据处理后的数据，使用绘图软件进行地形图的绘制。

五、地形图的应用地形图作为对地表特征的图形化表达，可以应用于多个领域。

在地理学中，地形图常常用于研究地形、地貌特征及其形成原因。

在农业科学中，地形图可以提供农田的地形、坡度、土壤类型等信息，有助于优化农田规划和农作物的种植。

在城市规划中，地形图可以用于分析城市地貌、地形变化，为城市规划提供依据。

六、使用全站仪测量地形图的注意事项在使用全站仪进行地形图测量时，需要注意以下几个方面：1. 保持测量装置的稳定。

实验九用CASS绘制地形图(这个绘图过程涉及到一个数据文件（dat格式文件），需先将dat 文件展点操作（展点后变为dwg文件），这个已经展点的dwg文件下载地址大家可以下载下来配合这个操作步骤学习之~~)一、实验目的用CASS自带数据进行地形图的绘制，以加深地形图内容的了解，熟悉地形图绘制软件——CASS7.0的基本用法。

二、实验方法与步骤用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。

我们可以打开这幅例图看一下，路径为C:\cass70\demo\study.dwg（以安装在C盘为例）。

初学者可一步一步跟着做。

图2-1 study.dwg图2-2 “定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项，按左键，即出现如图2-2下拉菜单。

然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。

这时，需要输入坐标数据文件名。

可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。

这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 执行“定显示区”操作的对话框图2-4 选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。

输入点号坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

全站仪的使用内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。

重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。

难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。

教学方法：采取演示法教学。

讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。

§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。

这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。

全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。

全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。

与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。

全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。

我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。

全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R 系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。

CASS地形图绘制和土方量计算操作步骤(精)1. 简介CASS（Computer Aided Surveying and Design）是计算机辅助测量和设计的缩写，是现代土木工程中广泛应用的一种技术。

CASS地形图绘制和土方量计算是CASS技术中重要的应用之一，本文将详细介绍CASS地形图绘制和土方量计算的具体操作步骤。

2. 操作步骤2.1 准备工作在进行CASS地形图绘制和土方量计算之前，需要进行一些准备工作，包括：1.确定测量范围和测区范围，包括测量范围的坐标起点和终点。

2.准备好测量仪器，如全站仪、经纬仪等。

3.建立测量坐标系，包括指定坐标起点和建立坐标点。

2.2 地形图绘制在进行CASS地形图绘制时，需要进行如下操作：1.将测量仪器安装好，进行必要的校准和调试。

2.在测量区范围内进行测量，记录下测量数据。

3.将测量数据输入到计算机中，进行数据处理和转换。

4.利用绘图软件，如AutoCAD等，根据测量数据绘制地形图。

5.对绘制的地形图进行必要的质量检验和审查，确保各项参数和数据正确无误。

2.3 土方量计算在进行CASS土方量计算时，需要进行如下操作：1.根据绘制的地形图，确定土方工程的量和位置。

2.通过计算机软件，如Excel等，进行土方量和体积的计算。

3.对计算得到的土方量和体积进行验证和修正。

4.完成土方量计算后，需要进行进度汇报和成本分析，以确定工程进度和工程成本。

3. 总结CASS地形图绘制和土方量计算是现代土木工程中不可或缺的技术手段，能够有效提高工程的质量和工作效率。

在进行CASS地形图绘制和土方量计算时，需要认真准备工作，并严格按照操作步骤进行操作，以确保工作的准确性和可靠性。

南方全站仪测量及CASS绘图步骤简介南方全站仪操作简略规程1.全站仪操作流程：开机——制零——菜单——内存管理——F4——新建文件——输人测站点号、坐标、——回车——输人后视点号、坐标——回退到数据采集（F1）——输人测站点（F1）、确定仪器高——输人后视点（F2）——按测量（F3）——角度测量——对完后视后开始测量（F3）————输人点号、编码、标杆高——按测量、坐标，测出数据后先不按设置，十字螺丝对准所测物体后再按设置（保证精度）。

2.数据输出展点顺序：○1全站仪：开机—制零—菜单—内存管理—F4 —F4—测量数据○2南方cass：1.绘图处理2.定显示区3.改变当前比例4.简码识别5.绘平面图3. 利用南方cass修图常用快捷键包括：PL（直线）、C（圆）、M（移动）、F3（开关对象捕捉）、SHIFT+鼠标右键、Y（线的圆滑—复合线上加点）、TR（打断）、延伸、E（删除）、G（画图形操作中隔点闭合）、C（图形操作中闭合）、OOPS（恢复上两步所删除的图形—画房子时常用）、ddptype（点号转换）、PE（线的各种编辑）、J（两断线在同一点上进行闭合，闭合不了就把标高改相同）、刷子（可改图形属性），其他的可利用工具栏上各快捷方式。

4.对后视过程中要注意盘左盘右，记住制动螺旋用右手操作就不容易错，圆盘在左边，电池在右。

5.对后视坐标（X‘Y值）误差不要超过2厘米（误差在4-7厘米会导致数值会相差2—20米）。

6.进行数据采集时要注意各种安全。

7、爱护仪器：1.仪器贵重，别掉东西2.不爱护仪器会影响到数据的精确度，以致重测，经济损失巨大。

怎么用全站仪测量数据绘图？绘制成图的具体步骤1.数据采集和输入按照草图法数字测图模式在野外采集了数据后，经过数据通讯将全站仪内存中的数据传输到计算机，生成数字成图软件格式的数据文件，就可以用CASS7.0成图软件在室内绘制地形图了。

2. 定显示区定显示区就是根据坐标文件中的最大最小坐标定出屏幕窗口的显示范围。

操作过程是先在绘图处理菜单中选择“定显示区”，之后便弹出图5.1所示的文件选择对话框，在此框中选择数据文件并按“打开”，即完成定显示区。

结果如图5.2所示图5.1坐标数据文件选取图5.2 定显示区结果3．展点：打开CASS，在标题栏中点击绘图处理，在其子目录中找到展外业测点点号，然后选择成图比例尺，然后选择坐标数据文件（图5.3所示），选取坐标数据文件并按“打开”键，便可在屏幕上展出野外测量的点号如图5.4所示。

图5.3 坐标数据文件选取图5.4 展点图4. 连线：即根据外业草图用CASS工具和符号把相连的点位连接起来，把测区地物地形如实的反映出来。

在连线过程中应当注意陡坎连接，陡坎连接后拟合时示坡线经常两边跑，为了解决这个问题我摸索出一个比较好的解决方法，即在连接陡坎时多点几个节点，特别是在坎拐弯和坎角，这样就能很好的控制示坡线的方向。

5．勾绘等高线：勾绘等高线有两种方法：（1）.CASS依据测点自动生成，在山区地貌不是十分复杂，地物不多的情况下比较实用，但是生成等高线后图形文件变的比较大，为后期处理带来许多不便，在微机配置不高的情况下一般不要用。

（2）手工绘制等高线:等高线在绘制时会自动拟合,线体有很多节点,在修改时非常麻烦。

我在绘图中探索出一个比较好的方法，使等高线修改变的非常简单。

方法如下：在绘制等高线时不要直接使用绘制等高线工具，而使用复合线工具来绘制等高线，因为复合线非常容易拉动修改。

在等高线绘制完后可以批量拟合复合线，然后把拟合后的复合线加注等高线属性即可。

这样画出的等高线套合的非常好，非常漂亮。

手把手教你全站仪和南方CASS软件测绘地形图一、建立平面控制坐标系。

对每一个站在测前都应先确立使用何种平面控制坐标系，有条件的站（如测站附近有国家三角点或者能用GPS的站），应建立大地坐标系，无条件的站可建立测站独立的平面直角坐标系（起始方位角以磁北为0度）。

以下介绍采用独立平面直角坐标系的测站如何测绘地形图。

1、对于地形变化不太复杂的站。

首先需在测绘地形图的范围内选择一个仪器站点并打上木桩，桩头钉上平头钢钉，对这一仪器站点的要求是：视线开阔，能看到测图范围内的大多数碎部测点。

建立后视站点，其方法是在仪器站点上架好全站仪，将罗盘仪或指北针放在全站仪上，使全站仪视线与指北针的正北方向一致，将全站仪水平方向止动，在其视线前方一定距离的点位上打上木桩，桩头钉上平头钢钉。

用四等水准测量上述两点的高程。

2、确定两站点的坐标。

首先假定仪器站点的坐标，一般假定为：北向N（X）=10000.000，东向E（Y）=10000.000，其高程Z=测定值。

测定后视站点坐标，其方法是先用全站仪测定两点间的平距，后视站点的坐标为：北向N（X）=10000.000+两点间的平距，东向E（Y）=10000.000，其高程Z=测定值。

3、在全站仪的内存中建立存储测量坐标的文件夹。

将两站点的坐标编点号并输入至全站仪的该文件中（这里仪器站点编为1号后视站点编为2号）。

建立存储文件夹与输入坐标的方法参照全站仪的使用手册。

二、野外测绘工作。

一般采用草图测记法，需先绘出测区草图，将各碎部测量点上的点号记录在草图的相应位置上，并注记地物地貌。

1、建立测区图根点。

如果测区较大一个仪器站看不完全部碎部，这时还应该建立多个图根控制点（支导点），在选定的点位上打上木桩，桩头钉上平头钢钉，并编号命名，如ZD1、ZD2…..等。

2、建站。

因仪器型号不同其操作不大相同，下面以NTS352全站仪为例，首先将全站仪架在1号点上并对中整平，量出钉头至全站仪横轴中心的高度，测量温度、气压、凌镜高，一并输入到全站仪中，全站仪建站过程如下：按MENU 键→F1→输入→“文件名”→回车→F1→输入→“1”回车（标识符可空）→▼→输入→“仪高”→回车→OK？是→记录？是。

如何用南方cass画地形图南方cass是一个在测量上应用非常广泛的软件。

下面讲解一下如何用南方cass这款软件结合CAD画地形图。

1、打开cass软件。

2、找到“绘图处理”菜单，选择“展野外测点点号”。

3、这是会要你选择绘图比例尺，输入一个比例尺，比如1:300。

按回车键结束。

4、按回车后，，它会弹出一个对话框，要求找到你在电脑里面的坐标文件，格式是“dat”格式。

5、找到文件后，打开它，，这时可以看到用仪器测的点号全部都在图上了。

6、如果测量的时候输入了仪器的代码，则可以展开代码，方便画图。

找到“绘图处理“菜单，选择“展野外测点代码”。

7、这时会弹出一个对话框，要求你找到刚才打开的文件，打开，则测点的代码便会出现在图上。

8、如果大家还想展开高程点的话，方法也是一样的。

找到“绘图处理”菜单，选择“展高程点”，找到刚才的坐标文件，打开，这时它会弹出一个命令“注记高程点的距离（米），输入一个数字，回车即可。

9、地形图还有等高线。

选择“等高线”菜单，“建立DTM”10、它会弹出一个对话框。

对话框里面有三项选项，第一项是“选择建立DTM的方式，第二项是“坐标数据文件名”，第三项是“结果显示”。

先说第一项：在这里选“由坐标文件生成”；第二项是坐标数据文件名，单击右边的按钮，找到刚才的文件，打开。

第三项是结果显示，选择“显示建三角网结果”，最后点击确定即可。

DTM 便建好了。

11、选择“等高线”菜单，单击绘制“绘制等高线”命令。

12、会弹出一个“绘制等值线”的对话框，在里面可以选择等高距和拟合方式，最后单击确定。

13、这时，等高线便画好了，这时需要把三角网删除，选择“等高线”菜单，单击“删三角网”即可，等高线便画好了。

14、找到“文件”菜单，单击“图形改名存盘”，把文件存在电脑里面，然后用CAD 打开，按照草图或点号代码作图即可，记住，别用直线画图，用“多线（PL 命令）画，这样一个房子便是一个整体。

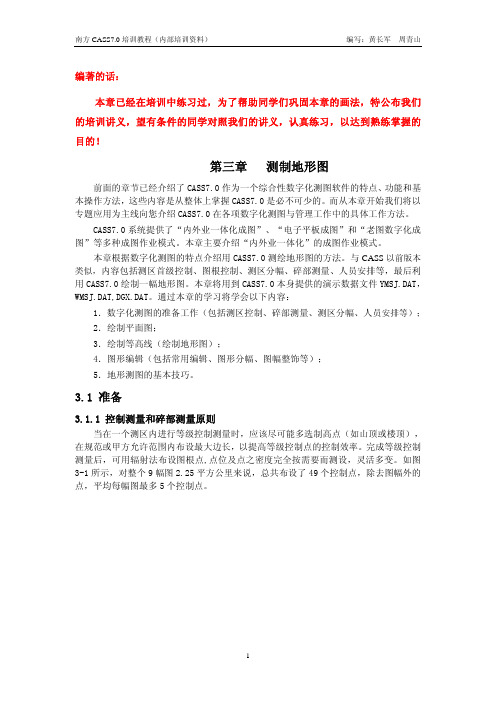

编著的话：本章已经在培训中练习过，为了帮助同学们巩固本章的画法，特公布我们的培训讲义，望有条件的同学对照我们的讲义，认真练习，以达到熟练掌握的目的！第三章 测制地形图前面的章节已经介绍了CASS7.0作为一个综合性数字化测图软件的特点、功能和基本操作方法，这些内容是从整体上掌握CASS7.0是必不可少的。

而从本章开始我们将以专题应用为主线向您介绍CASS7.0在各项数字化测图与管理工作中的具体工作方法。

CASS7.0系统提供了“内外业一体化成图”、“电子平板成图”和“老图数字化成图”等多种成图作业模式。

本章主要介绍“内外业一体化”的成图作业模式。

本章根据数字化测图的特点介绍用CASS7.0测绘地形图的方法。

与CASS以前版本类似，内容包括测区首级控制、图根控制、测区分幅、碎部测量、人员安排等，最后利用CASS7.0绘制一幅地形图。

本章将用到CASS7.0本身提供的演示数据文件YMSJ.DAT，WMSJ.DAT,DGX.DAT。

通过本章的学习将学会以下内容：1．数字化测图的准备工作（包括测区控制、碎部测量、测区分幅、人员安排等）；2．绘制平面图；3．绘制等高线（绘制地形图）；4．图形编辑（包括常用编辑、图形分幅、图幅整饰等）；5．地形测图的基本技巧。

3.1 准备3.1.1 控制测量和碎部测量原则当在一个测区内进行等级控制测量时，应该尽可能多选制高点（如山顶或楼顶），在规范或甲方允许范围内布设最大边长，以提高等级控制点的控制效率。

完成等级控制测量后，可用辐射法布设图根点,点位及点之密度完全按需要而测设，灵活多变。

如图3-1所示，对整个9幅图2.25平方公里来说，总共布设了49个控制点，除去图幅外的点，平均每幅图最多5个控制点。

图3-1　某数字化测图工程的控制网略图图3-2 利用制高点可能少搬站图3-3 地物较多时可能要经常搬站在进行碎部测量时，对于比较开阔的地方，在一个制高点上可以测完大半幅图，就不要因为距离“太远”（其实也不过几百米）而忙于搬站，如图3-2所示。

实验九用CASS绘制地形图(绘图过程涉及到一个数据文件（dat文件），文件地址：/，不过这个文件是已经展点了的dwg文件，不用大家展点直接用！)一、实验目的用CASS自带数据进行地形图的绘制，以加深地形图内容的了解，熟悉地形图绘制软件——CASS7.0的基本用法。

二、实验方法与步骤用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。

我们可以打开这幅例图看一下，路径为C:\cass70\demo\study.dwg（以安装在C盘为例）。

初学者可一步一步跟着做。

图2-1 study.dwg图2-2 “定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项，按左键，即出现如图2-2下拉菜单。

然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。

这时，需要输入坐标数据文件名。

可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。

这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 执行“定显示区”操作的对话框图2-4 选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。

输入点号坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

图2-5 选择“展野外测点点号”图2-6 STUDY.DAT展点图输入对应的坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，便可在屏幕上展出野外测点的点号，如图2-6所示。

新手必读：地形图测绘实用方法一、引言现代科学技术的快速发展，极大的促进了地形测绘技术的更新，大比例地形图的测绘方法由现在的全站仪配合测图精灵、全站仪配合绘草图等方法替代了原来的经仪测图、平板白纸测图等，新的测绘方法无论在技术上还是在精度上都有了质的飞跃。

此外，测量中采用的GPS-RTK 技术，极大的提高了大比例地形图的测绘效率和精度。

本文作者结合自己多年从事地形测绘的经验，对全站仪测绘和GPS-RTK技术进行了简要分析，对从事测绘作业的技术人员有一定的借鉴作用。

二、利用全站仪测绘地形图（一）全站仪的主要特点。

全站仪具有耐用、精密、轻巧等特征，操作起来简单方便，内存大、测量精度高，可以实现乘常数加常数的改正、自动补偿改正、水平距离换算等。

随着技术的发展，全站仪正向着标准化、智能型、开放性、全自动等方向发展，被防范用于建筑施工测量、地形图测绘等领域中。

作为一种新型的测量仪器，全站仪特点主要有以下几点：①在进行地形图测绘时，可以同时进行地形测量和控制测量。

②运用全站仪进行工程施工放样时，可将设计图纸中相关点快速的测设到地面上。

③运用全站仪进行变形监测时，可以实现对地质灾害、建筑物变形等的实时监测。

④运用控制测量时，全站仪具有后方交会、前方交会、导线测量等功能，测量精度高，仪器操作简单，可以大幅提高测量作业速度。

⑤在一个测站就可以完成测量的全部内容，主要有高差测量、距离测量、角度测量等，并可以存储和传输测量数据。

⑥全站仪可以借助传输设备实现与绘图仪、计算机的连接，进而构成一体式的测绘系统，极大的提升了地形图测绘的工作效率和测绘质量。

（二）主要工作过程介绍。

利用全站仪进行地形图测绘主要包括以下过程：采集数据、处理数据、编辑图形以及输出图形等。

采集数据就是获取地形图测绘所需要的数据信息，主要是所测绘实体的属性以及空间置等信息。

外业采集可以有两种不同的工作方式，一种是在野外利用全站仪获取数据，将获得的数据存入全站仪的内存中，或者是将数据转存到掌上电脑中，之后再将转存的数据导入计算机中进行后期处理；另一种是直接将计算机与全站仪在野外进行连接，全站仪测量所获得的数据实时传输到与其相连的计算机中，实地添加地理属性，进而直接成图。
