光纤冷接子技术规范书

光纤冷接步骤及注意事项
光纤冷接的步骤主要包括以下五个部分：
1. 剥除：将冷接子尾管旋下，再将光纤穿入尾管，用开剥器将PVC层剥下，同时切断加强筋。

再使用光纤剥线钳最小的孔径清除涂覆层。

2. 清洁：用蘸有无水酒精的无纺布清洁裸纤。

3. 切：将光纤夹具连同光纤，在光纤切割刀的夹具座上进行切割。

4. 冷接：将光纤穿入冷接子本体。

5. 测试：用光纤测试笔来测试导通状态。

在光纤冷接过程中，需要注意以下事项：
1. 确保操作环境清洁，避免灰尘对光纤造成污染。

2. 确保光纤切割端面平整，选择合适的切割刀和夹具，以及调查整切割刀刀片使其处在最佳状态。

3. 切割的光纤长度要精准，光纤长度不够或过长都可能影响冷接效果。

光纤长度不够会导致端面之间存在间隙，增加成端损耗；光纤过长则会造成端面压力过大，引起光纤端面损坏。

4. 在光纤冷接过程中，应小心操作，避免使皮线光缆扭到、拉线受力、弯度过小或扎线受力等情况，以免对皮线光缆造成损坏。

总之，光纤冷接是一项技术活，需要仔细操作，遵循正确的步骤和注意事项，以确保冷接质量和效果。

FTTH建设重心由户外到户内光纤快速连接器作用巨大FTTH网络建设施工重心由户外转向户内，环境的变化带来网络部署的一系列难题。

在FTTH研究领域，除了业务融合、技术选择、系统设备外，关注的重点还包括：新型光纤光缆、降低室内施工难度和网络运维成本。

我国的FTTH建设自试点至今，耐弯曲光纤及各种结构的FTTH光缆已基本实现国产化；因此，室内网络部署及链路高效开通及运维成为FTTH网络建设的关注热点。

摘要：随着全业务运营时代的到来，三大运营商在接入网层面加快布局，真正意义上的全光FTTH建设已经初步启动，高规格的FTTH接入被认为是争夺高端客户的有力手段。

FTTH网络建设施工重心由户外转向户内，环境的变化带来网络部署的一系列难题。

在FTTH研究领域，除了业务融合、技术选择、系统设备外，关注的重点还包括：新型光纤光缆（主要指户外到户内的引入光缆、室内用光缆）、降低室内施工难度和网络运维成本。

光纤接续，光缆终结，光缆端接，干式结构，预埋纤结构。

一、光纤接续、终结、端接a）光纤接续光纤接续方式有两种：1、热熔接传统的光缆接续采用光纤熔接机，利用热缩套管对光纤进行保护，接续损耗小，这种接续方式也成为热熔接；多年来户外光纤接续作业都是采用的这种方式；光纤接续是两根光纤的对接，是一种固定连接方式；热熔接采用的光纤熔接机核心技术至今都被国外几家公司所垄断（世界范围可生产光纤熔接机的厂家仅有：日本藤仓、日本古河、日本住友、美国康宁、韩国日新，部分型号产品图片及施工示意见下图），国产熔接机的稳定度和可靠性还不是很高（南京吉隆、南京迪威普）。

热熔方式的缺陷在于：仪器价格昂贵、接续需要用电、操作需要培训、维护费用较高、操作场地受限。

这种接续方式或习惯在 FTTH 建设中仍然可以延续应用到户外施工段，但在狭小的室内环境中施工其效率和便利性大大降低。

2、冷接续在 FTTH 建设过程中，光纤机械接续技术再次被大家关注。

光纤机械接续顾名思义无需要特殊的仪器采用机械压接夹持方法利用 V 型槽导轨原理将两根切割好的光纤对接在一起，无需用电，且制作工具小巧；光纤机械接续方式也成为‘冷接续’，这种方式有两个关键点：1、光纤切割端面的平整性；2、光纤夹持固定可靠性。

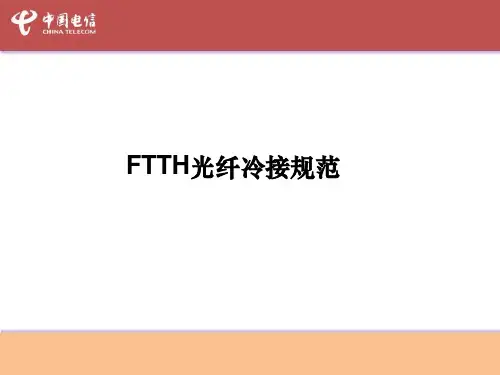

FTTH光纤冷接规范
1、准备好光纤连接器
2、皮线光缆末端处理，留4.5cm，在光缆末端剪出裂口，撕开光缆护套，剪断两侧护套，剪断黄色芯线，请勿损伤蓝芯线，保证光缆切口平整。

3、安装护套把持夹具，注意将光缆压紧，务使其突起。

注意：在将皮线光缆安装到FA夹具时，将护套把持夹具前端顶住FA 夹具，勿留缝隙，合上盖子。

4、安放到机械式剥套钳上
5、去除芯线涂覆，勿留缝隙
6、用沾有无水酒精的纱布，数次擦拭光纤，去除涂覆屑确认光纤未受损伤，可用手指数次抚拭光纤上端，确认光纤没有折断。

7、切断光纤：FA夹具前端不留缝隙地顶住切割刀，合上盖子，推动滑块
8、插入光纤：护套把持夹具搭在辅助夹具后端，缓慢推进护套把持夹具，同时注意保证光纤前端插入到孔中，向前推入，直到发出喀嚓的声音
9、用钳子去除捆扎带，注意切口，拔下连接器上的楔片
10、确认光纤发生适度弯曲，合上盖子，冷接完成。

光缆技术规范书范文
内容不得重复
一、总则
1.1本规范对技术上应遵循的有关光缆安装，调试，维护和应用规定全面有效地要求，要确保光缆工程的安全使用。

1.2本规范发布后的有关光缆安装，调试，维护和应用，必须遵循本规范的要求。

二、安装
2.1光缆安装工程的现场作业，必须符合国家法律法规及其他有关规定，保证电缆安装的质量满足各种要求，必须确保产品的质量，安全，性能，可靠性。

2.2光缆的安装应根据要求，严格按国家规范及工程施工规范完成，并验收合格后方可投入使用；
2.3光缆应采用装配式、分组式或整体式安装；
2.4光缆安装应保证直线运行，线缆护套层之间及层与层之间，不得折断，折弯角度不得大于国家现行标准的规定；
2.5光缆安装时，应采取防止磨损的措施，以免影响质量；
2.6光缆护套层内把手及快拆接头应处于光缆顶部，以便操作和检查使用；
2.7对输电设备的接地应按照国家规定执行和完善，确保人身安全。

三、调试
3.1光缆调试时，应按国家标准要求实施；
3.2光缆调试工作应在光缆安装完毕后，进行电气参数的测试和核实，确定其电气参数是否符合要求；。

光纤快速连接器技术规范书概述本技术规范书中规定的产品应满足ITU-T,IEC等相关国际标准的要求,也将满足GB/T 光纤光缆机械式接头、YD/T 1636-2007光纤到户FTTH体系结构和总体要求的相关规定;结合我省目前使用的实际情况,特制定本光纤快速连接器技术规范书,投标人须按本技术规范书要求进行生产、交付产品,招标人根据本技术规范书验收光纤快速连接器产品;产品分类光纤快速连接器：一种高性能、使用简便的机械光纤连接器;可广泛地运用在将皮线入户光缆快速端接和互连的场合;具备与标准SC连接器同等的接续性能,可直接与标准SC法兰相连;主要技术要求参考标准的要求GB/T 光纤光缆机械式接头器件规格尺寸SC型机械接续连接插头总长度含尾套长度≤ 60mm外观形状完整,外观应平滑、洁净、无毛刺、气泡、伤痕和裂纹,一致性好,各零部件组合应平整,插头与对应的适配器插入和拔出应平顺、轻松;涂覆层表面应光洁,色泽均匀,无流挂,无露底；金属件无毛刺、锈蚀;适用接续的光缆皮线入户光缆3mm2mm,宽高；光纤包层直径为：125μm光学性能1.5.1光学性能指标插入损耗：小于 dB 与标准SC连接器耦合,在1,310 nm & 1,550 nm回波损耗：小于-40 dB,室温23℃1.5.2 性能的现场验证厂方应能提供简便易行的现场测试方法,用于测试现场制作的光纤机械接续连接头的光学性能指标,以便于及时获知连接插头的性能优劣;1.5.3 各种机械和环境试验后允许的插入损耗及回波损耗变化量各种机械和环境试验后允许的插入损耗及回波损耗变化量如下表：单位：dB光纤快速连接器连接可靠性500次插拔,每10次清洁陶瓷芯,测试前、后、测试中的损耗增加最大；机械性能抗拉强度要大于牛顿材料1.8.1 SC型连接器SC型单芯机械接续连接插头部分应符合SC光纤活动连接器的技术规范要求;其中连接头插针体等级选用1级,插针体和适配器套筒所用陶瓷应选用性能优良、高精度的进口品牌,陶瓷插针允许插拔次数应达500次以上光学性能保持稳定,插入损耗变化量小于;连接器陶瓷插芯内应预埋单模光纤,连接器的端头应在工厂预先抛光,无需在施工现场研磨和胶合,以保证连接器的端面质量和良好的反射性能;1.8.2材料的理化性能和相容性物理、化学性能应稳定,各材料之间必须相容;1.8.3材料的环保性材料应无腐蚀,对人体健康和其它外设备无副作用;1.8.4材料的防腐蚀性能内部材料应防止电位差而产生腐蚀1.8.5匹配液性能要求对于采用匹配液的单芯光纤机械接续连接器,在工作温度环境下-40℃～+70℃,匹配液使用寿命应大于30年,且维持性能稳定;使用寿命不少于30年其他1.10.1光纤快速连接器一般在施工时除必要的光纤切割刀及剥线钳外不需再要购买其它辅助工具;如有产品必须使用特殊工具如光纤夹具等即只能以配送方式给使用商,报价时要附相关说明;1.10.2 SC光纤快速连接器的使用工具要求简单,易操作,且初装成功率需达到99％以上;1.10.3可重复使用产品的检验要求产品检验分出厂检验和型式检验,产品检验由质检部门负责进行,出厂产品必须附有合格证;标志、包装、运输、贮存1标志光纤快速连接器标记至少包含规格型号、生产厂家两部分,标志应是永久性的;2.包装光纤快速连接器应包装出厂,包装要求及包装盒标志应符合GB/T3873－1983中的规定;每一个产品装入一个基本包装内,若干个基本包装装入一个大的包装内;大包装内除产品外,还应装入以下物品和有关文件,文件可用塑料袋或纸袋封装：产品使用说明书；产品合格证；装箱清单;3运输当产品需要长途运输时,需用可靠的外包装,并写明不能大力抛甩、碰、雨防潮标志,以免损坏产品;在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光曝晒;4贮存应贮存在通风良好、干燥的仓库中,其周围不应有腐蚀性气体存在,贮存温度为－25℃～+55℃;质量保证投标人应保证按本技术规范书生产光纤快速连接器产品,提供的产品是全新的,在工艺和性能上没有缺陷,产品保质期为交货验收合格之日起24个月,如在保质期内,产品发生质量问题,投标人应免费更换其产品,并按供货协议条款承担违约责任;技术支持投标人应保证根据购买方要求,对其产品免费进行现场培训;相关要求投标单位应提供每种型号各5个样品用于技术评标;评标时,投标单位自带光缆、蝶形光缆、施工工具和测试仪表,现场进行每种型号产品的施工展示,现场测试光学性能;。

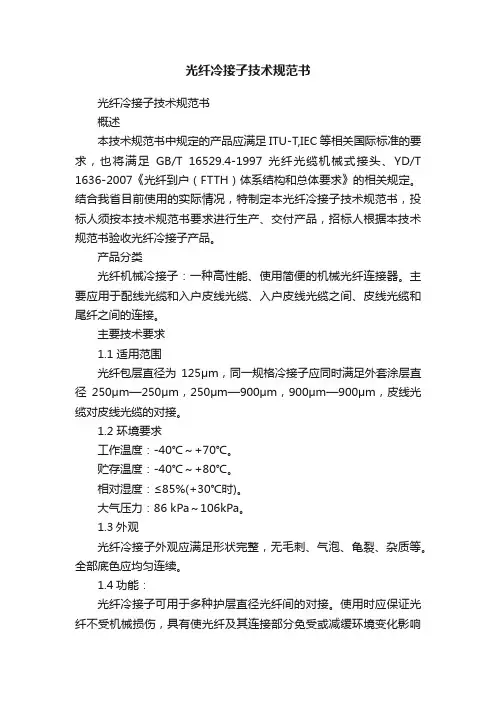

光纤冷接子技术规范书光纤冷接子技术规范书概述本技术规范书中规定的产品应满足ITU-T,IEC等相关国际标准的要求，也将满足GB/T 16529.4-1997 光纤光缆机械式接头、YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》的相关规定。

结合我省目前使用的实际情况，特制定本光纤冷接子技术规范书，投标人须按本技术规范书要求进行生产、交付产品，招标人根据本技术规范书验收光纤冷接子产品。

产品分类光纤机械冷接子：一种高性能、使用简便的机械光纤连接器。

主要应用于配线光缆和入户皮线光缆、入户皮线光缆之间、皮线光缆和尾纤之间的连接。

主要技术要求1.1 适用范围光纤包层直径为125μm，同一规格冷接子应同时满足外套涂层直径250μm—250μm，250μm—900μm，900μm—900μm，皮线光缆对皮线光缆的对接。

1.2 环境要求工作温度：-40℃～+70℃。

贮存温度：-40℃～+80℃。

相对湿度：≤85%(+30℃时)。

大气压力：86 kPa～106kPa。

1.3外观光纤冷接子外观应满足形状完整，无毛刺、气泡、龟裂、杂质等。

全部底色应均匀连续。

1.4功能：光纤冷接子可用于多种护层直径光纤间的对接。

使用时应保证光纤不受机械损伤，具有使光纤及其连接部分免受或减缓环境变化影响的功能；使用后具有不改变光纤原有性能的功能；具有保证光纤在正常的工程施工过程中不被拉出的功能。

1.5技术要求长度：单芯光纤机械式接续器长度：不大于50mm。

截面：单芯光纤机械式接续器截面尺寸之一（宽度）为（4±0.2）mm。

可重复使用。

光纤冷接子技术要求需满足附表：表1：光纤冷接子基本技术要求1.6冷接子应同时提供卡固皮线光缆(或尾纤)及冷接子的固件。

1.7光纤冷接子包括固件的材料应满足：（1）材料的理化性能和相容性冷接子的物理、化学性能应稳定，各材料之间必须相容。

（2）材料的环保性材料应无腐蚀，对人体健康和其它外设备无副作用。

1、光纤接续（1）光纤接续。

光纤接续应遵循的原则是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。

（2）光纤接续的方法有：熔接、活动连接、机械连接三种。

在工程中大都采用熔接法。

采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。

（3）光纤接续的过程和步骤：① 开剥光缆，并将光缆固定到接续盒内。

注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。

否则,有可能造成光缆打滚折断纤芯。

②分纤将光纤穿过热缩管。

将不同束管，不同颜色的光纤分开，穿过热缩管。

剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。

③打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。

CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。

所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。

如没有特殊情况，一般都选用自动熔接程序。

④制作光纤端面。

光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。

用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。

⑤放置光纤。

将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。

⑥移出光纤用加热炉加热热缩管。

打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。

加热器可使用20mm微型热缩套管和40mm 及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。

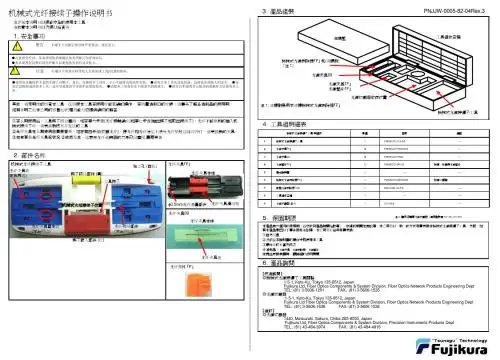

3MFibrlok TM II 2539一体化光纤冷接子使用说明1.0 概要1.1 3M Fibrlok TM II 2539一体化光纤冷接子具有快速接续、现场安装、使用简便的特点，尤其适用于FTTx 的应用场合。

Fibrlok TM II 2539光纤冷接子适用于单模以及多模光纤，提供250μm或900μm护套光纤之间任意组合的永久机械连接。

1.2 所有的2529通用光纤冷接子都是灰色的。

并在顶盖处标有3M Fibrlok TM II的标识。

2.0安全提示2.1 清洁光纤和相关器件需使用99%纯度的异丙基酒精。

当开剥带有油膏的光缆时，必须确保擦除所有的油膏。

光纤和外护套都必须使用异丙基酒精作彻底的清洁。

注意事项：在使用异丙基酒精时，需要注意人体的安全，在实验室存放需要有标签注明；异丙基酒精的存放，使用和处置必须遵守每个公司健康，安全和环境的指导手册。

光纤冷接子内的凝胶可能导致眼睛发炎，操作时应避免与眼睛接触。

完成操作后要及时洗手，一旦接触到2.2仔细阅读3M Fibrlok TM II冷接子产品相关数据清单上的安全，健康，环境和材料信息。

3.0所需工具和材料1）3M Fibrlok TM II 2539一体化光纤冷接子4）异丙基酒精试剂2）光纤涂覆层剥离钳5）无纺布3）剪刀6）光纤切割刀4.0 接续准备工作4.1 光纤的接续操作区域要求干净，并保持干燥；清洁工作将降低污物对光纤接续的影响，并提高光纤接续效率。

4.2 开剥松套管，清洁光纤。

4.3 打开Fibrlok TM II 2539一体化光纤冷接子的外包装，取出器件。

4.43M Fibrlok TM II 2539一体化光纤冷接子的固定在接续操作之前，首先将Fibrlok TM II 2539冷接子粘贴在所需安装位置。

如果没有足够的施工空间，可以先接续，最后再固定。

首先用酒精和无纺布清洁需粘贴的表面，然后去除3M VHB TM背胶表面的粘胶带，将Fibrlok TM II2539冷接子底座用力按压在安装表面上，保持数秒钟，完成粘贴。

中国移动通信集团江西有限公司
鹰潭市分公司
2011年FTTX配套招标冷接子
技术规范书
2011年11月
光纤机械冷接子技术规范书
一、供应商提供的产品应满足如下技术指标：
1、光纤机械冷接子（以下简称光纤冷接子）外观应满足形状完整，无毛刺、气泡、龟裂、杂质等。

全部底色应均匀连续。

2、光纤冷接子可用于多种护层直径光纤间的对接，适用于护层直径为250µm、900µm等光纤间任意接续。

光纤冷接子基本技术要求见下表：
表1 光纤冷接子基本技术要求
3、光纤冷接子包括固件的材料应满足：
（1）材料的理化性能和相容性
冷接子的物理、化学性能应稳定，各材料之间必须相容。

（2）材料的环保性
材料应无腐蚀，对人体健康和其它外设备无副作用。

（3）材料的防腐蚀性能
冷接子内部材料应防止电位差而产生腐蚀
（4）使用寿命
不少于30年
4、冷接子内部接续结构须使用匹配液，厂家提供匹配液的使用年限
二、光纤冷接子环境和机械性能试验后的指标变化应符合表下要求：。
